(共15张PPT)
14.1 热机

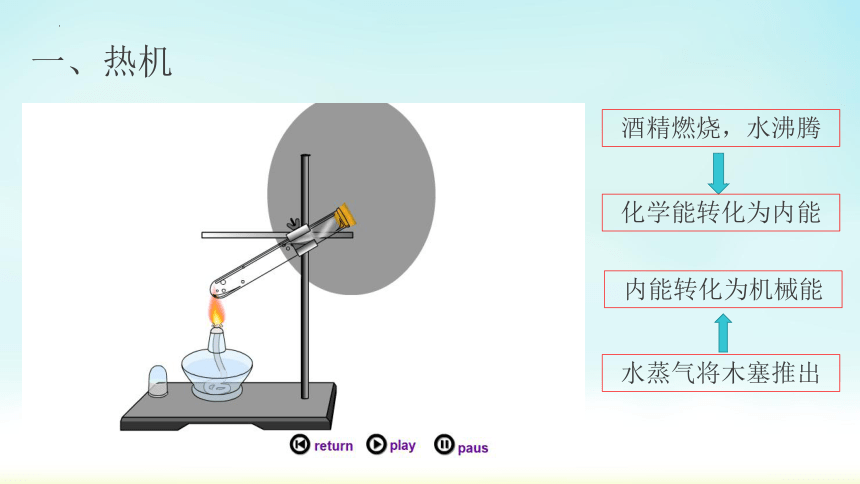

一、热机
酒精燃烧，水沸腾
化学能转化为内能
水蒸气将木塞推出
内能转化为机械能

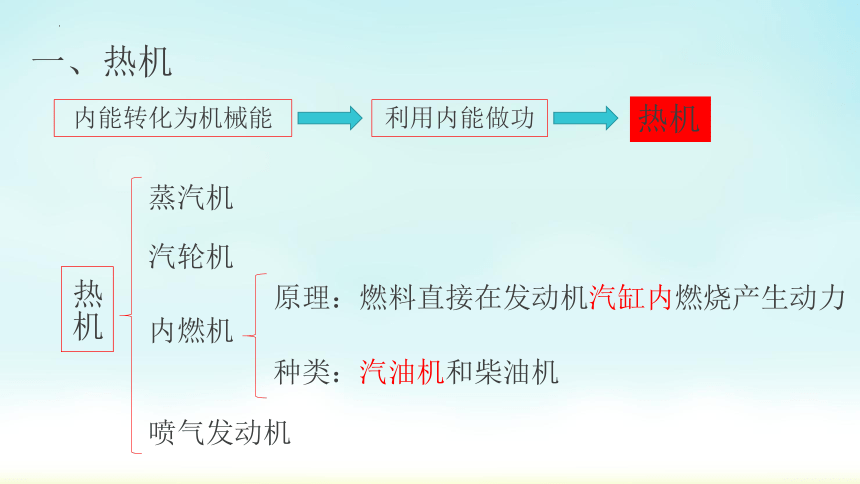

一、热机
内能转化为机械能
利用内能做功
热机
热机
蒸汽机
汽轮机
内燃机
喷气发动机
原理：燃料直接在发动机汽缸内燃烧产生动力
种类：汽油机和柴油机

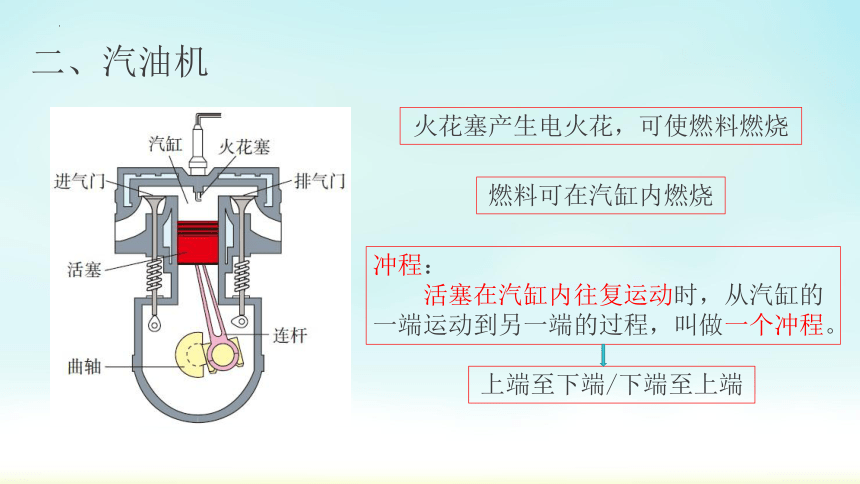

二、汽油机
燃料可在汽缸内燃烧
火花塞产生电火花，可使燃料燃烧
冲程：
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程，叫做一个冲程。
上端至下端/下端至上端
二、汽油机

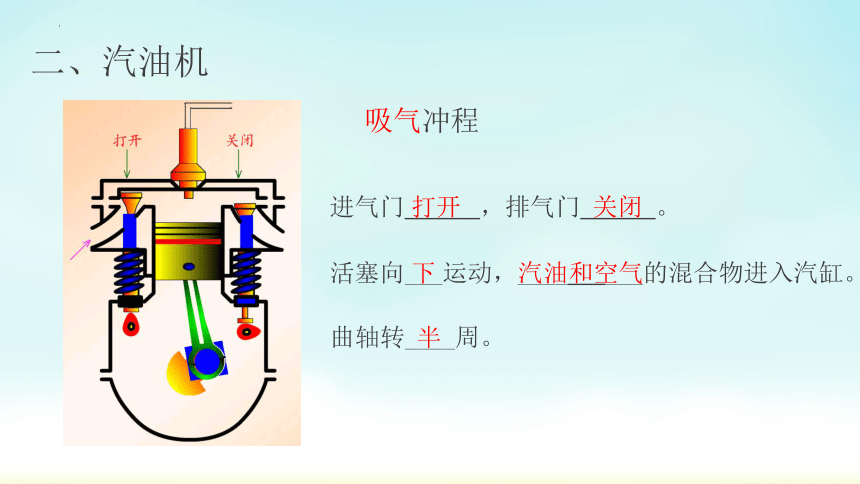

吸气冲程
活塞向___运动，____ ___的混合物进入汽缸。
下
汽油和空气
曲轴转____周。
进气门 ，排气门 。
打开
关闭
半
二、汽油机

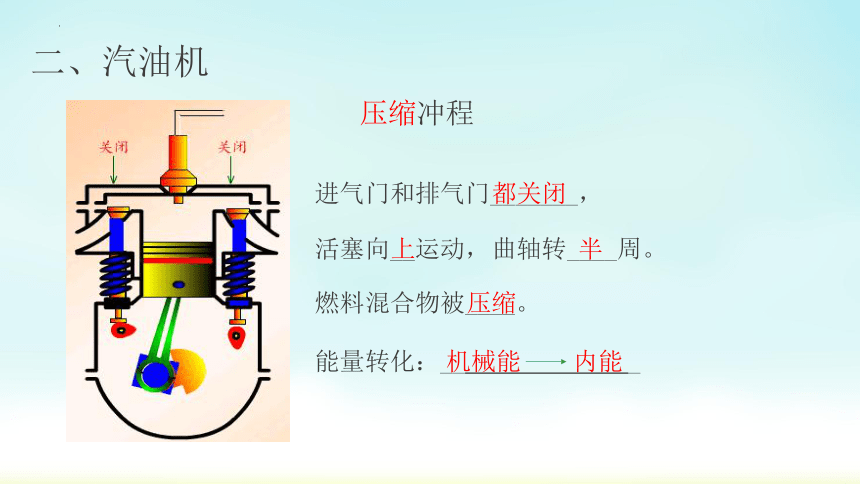

压缩冲程
进气门和排气门_______，
都关闭
活塞向__运动，
上
燃料混合物被____。
压缩
能量转化：__ _
机械能
内能
曲轴转____周。
半
二、汽油机

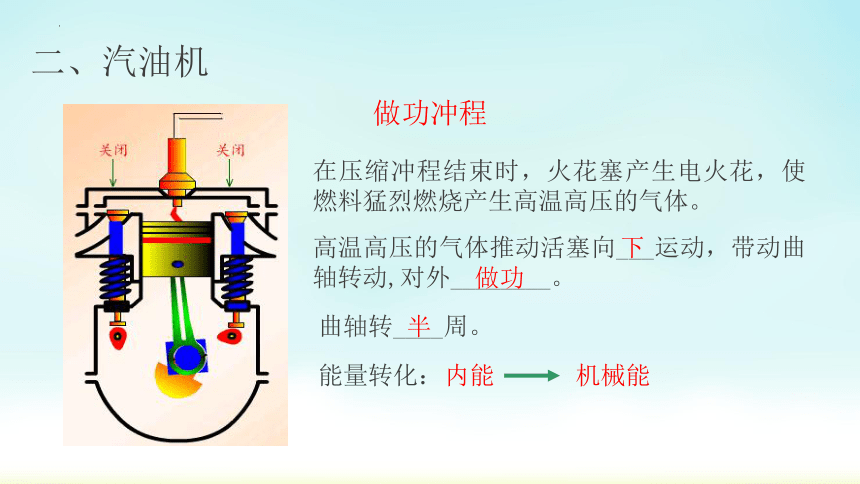

做功冲程
在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。
高温高压的气体推动活塞向___运动，带动曲轴转动,对外________。
能量转化：
内能
机械能
下
做功
曲轴转____周。
半
二、汽油机
排气冲程
进气门_____，
排气门_____，
活塞向____运动，
把______排出汽缸。
关闭
打开
上
废气
曲轴转____周。
半
二、汽油机
吸气冲程 压缩冲程 做功冲程 排气冲程
进气门 关闭 关闭 关闭
排气门 关闭 关闭 打开
活塞运动方向 向下 向上 向下
能量的转化
打开
关闭
向上
机械能转化为内能
内能转化为机械能
二、汽油机
1、汽油机工作的四个冲程中，只有 中燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的 来完成。
做功冲程
飞轮的惯性
2、汽油机一个工作循环包括 冲程，活塞往复 次，曲轴转动 圈，与曲轴相连的飞轮也转_____圈，做功 次。有 次能量转化。
4
2
2
2
2
1
例题：某同学和家人乘车去游玩，某一时刻他看到汽车转速表显示的转速为1800r/min，他向爸爸了解到汽车发动机为单缸四冲程发动机，则此时汽车1s内完成了 个工作循环， 冲程，做了 次功。
15
60
15
1、内燃机压缩冲程中 能转化为 ；
在做功冲程中 能转化为 能。
2、依靠飞轮惯性完成的冲程是（ ）
A
D
B
C
B C D
机械
内能
机械
内
3、汽油机在压缩冲程中工作物质被压缩，汽缸中的（ ）
A．压强增大，温度降低
B．压强减小，温度升高
C．压强增大，温度升高
D．压强减小，温度降低
C
三、柴油机
柴油机汽缸顶部没有火花塞，而有一个喷油嘴。
柴油机在吸气冲程中吸入汽缸的只有空气
柴油机在压缩冲程中会将汽缸中的气孔压缩得非常小，使空气的温度最终超过柴油的燃点。
柴油机在做功冲程中气体的压强大于汽油机，输出功率更大。
4、汽油机和柴油机相比较，下列叙述中正确的是（ ）
A．柴油机吸入汽缸的是柴油和空气的混合物，汽油机吸入的是空气
B．在压缩冲程中它们的压缩程度是一样的
C．柴油机里推动活塞做功的燃气的压强比汽油机里的高
D．在压缩冲程末，汽油机汽缸内的温度比柴油机的高
C
