(共33张PPT)
八年级物理沪科版·上册
科学探究：凸透镜成像
第1课时
新知讲解
一、认识透镜
凸透镜
中央较厚，边缘较薄
凹透镜
中央较薄，边缘较厚
新知讲解

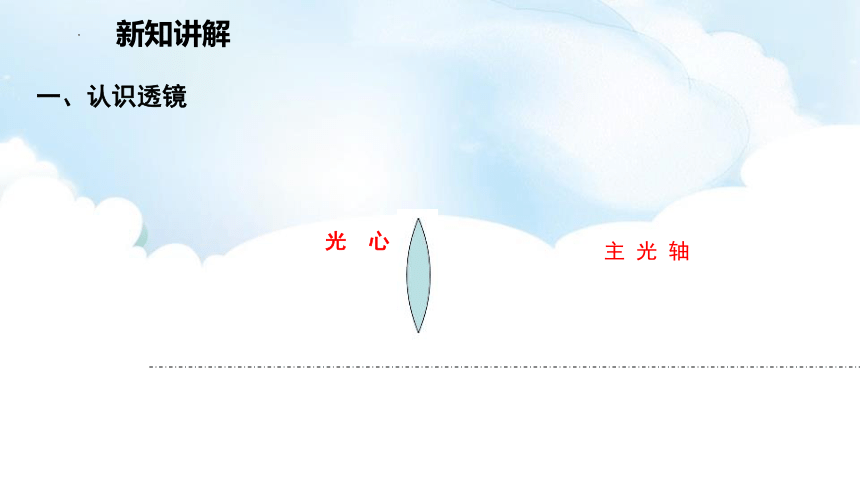

一、认识透镜
主 光 轴
光 心

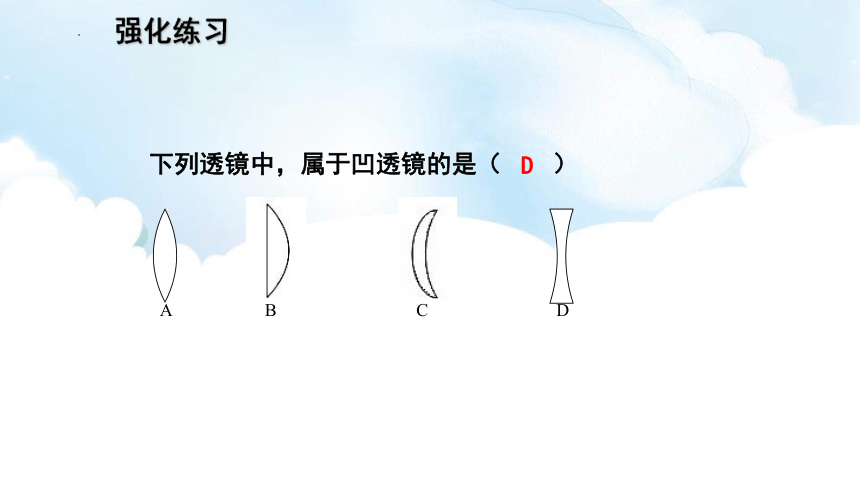

下列透镜中，属于凹透镜的是（ ）
A
B
C
D
D
强化练习
新知讲解

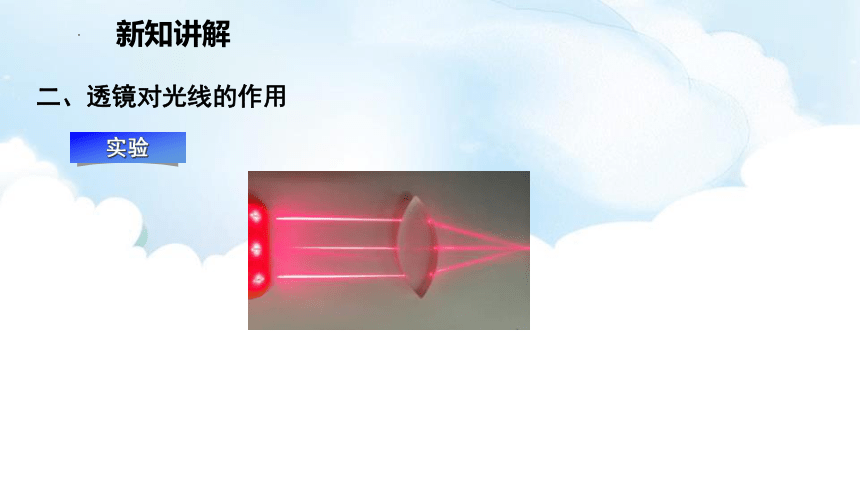

二、透镜对光线的作用
实验
新知讲解
二、透镜对光线的作用

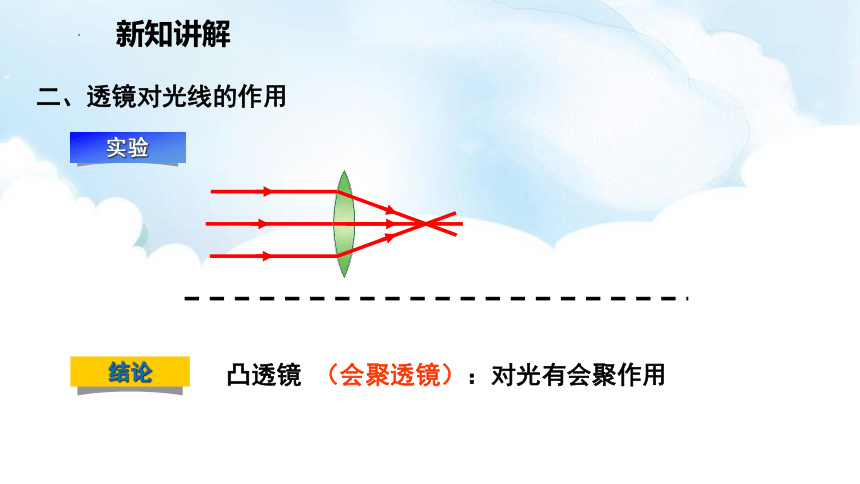

凸透镜 （会聚透镜）：对光有会聚作用
实验
结论
新知讲解
二、透镜对光线的作用

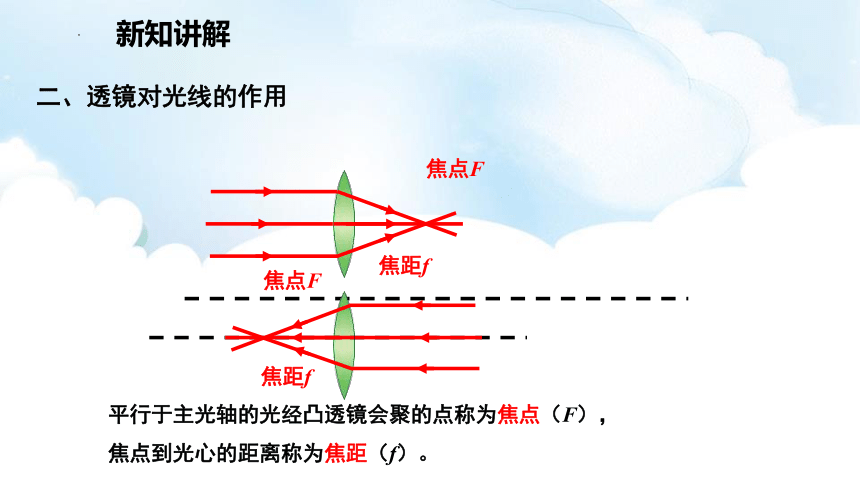

焦点F
焦距f
焦点F
焦距f
平行于主光轴的光经凸透镜会聚的点称为焦点（F），
焦点到光心的距离称为焦距（f）。
新知讲解

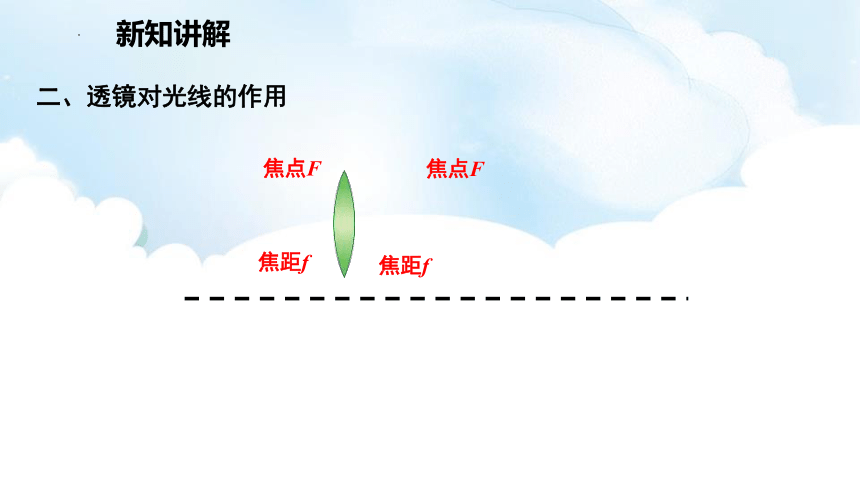

二、透镜对光线的作用
焦点F
焦距f
焦点F
焦距f
新知讲解
二、透镜对光线的作用

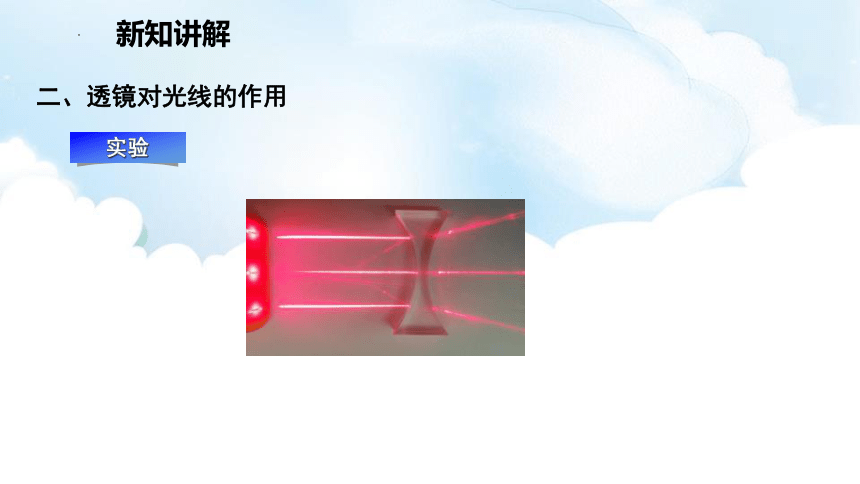

实验
新知讲解
二、透镜对光线的作用
实验
结论

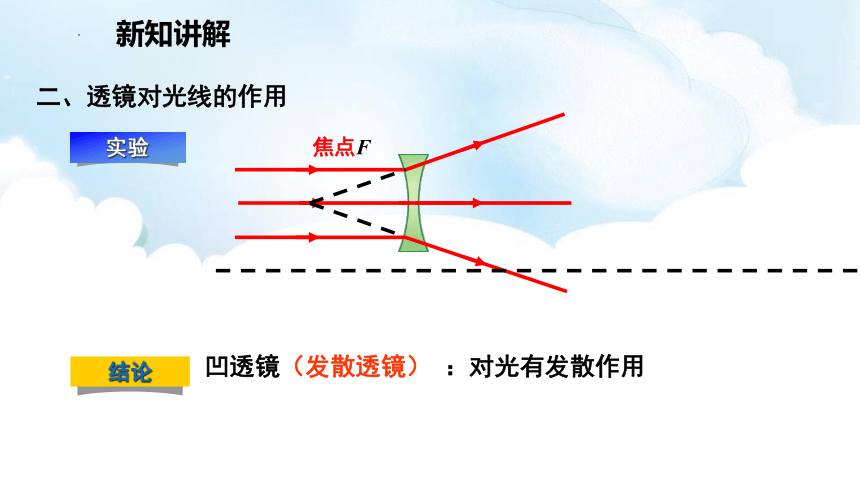

凹透镜（发散透镜） ：对光有发散作用
焦点F
新知讲解
二、透镜对光线的作用
F
F
2.平行主光轴的光线经凸透镜折射后过焦点

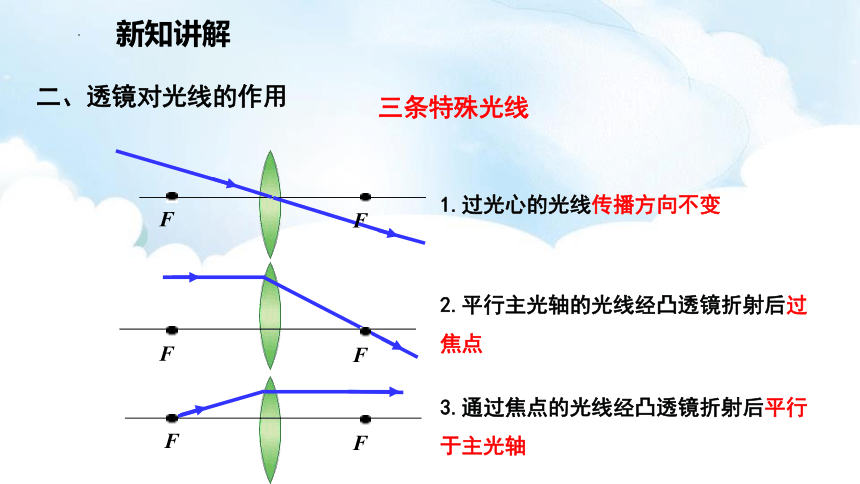

三条特殊光线
F
F
F
F
1.过光心的光线传播方向不变
3.通过焦点的光线经凸透镜折射后平行于主光轴
新知讲解
二、透镜对光线的作用

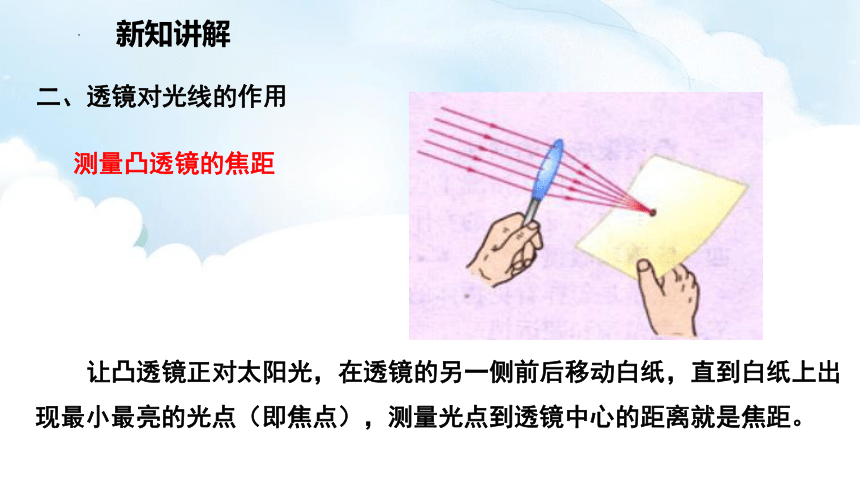

测量凸透镜的焦距
让凸透镜正对太阳光，在透镜的另一侧前后移动白纸，直到白纸上出现最小最亮的光点（即焦点），测量光点到透镜中心的距离就是焦距。
知识总结
1.如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电，此透镜是一个（ ）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有汇聚作用
D．凹透镜，对光线具有发散作用
A
巩固练习
2. 我们外出旅游要做一个文明游客，不要随地丢弃饮料瓶，这不仅是为了保护环境，更重要的是因为透明圆饮料瓶装水后相当于一个＿＿＿镜，它对太阳光具有＿＿＿作用，可能引起火灾。
凸透
会聚
巩固练习
巩固练习
3.根据已给出的入射光和出射光，在方框内画出合适的透镜。
巩固练习
4.在图中画出光线经过凸透镜后的光路图（O为光心，F为焦点）
F
F
O
八年级物理沪科版·上册
科学探究：凸透镜成像
第2课时
新课引入
观察思考：
凸透镜是放大镜、照相机及望远镜等光学仪器的基本元件。
观察思考：
把凸透镜贴近课本，观察书上的字，然后逐渐增大与课本的距离，观察像的变化，再利用凸透镜观察窗外远处的物体，你能看到几种类型的像？
新课引入
观察思考：
把凸透镜贴近课本，观察书上的字，然后逐渐增大与课本的距离，观察像的变化，再利用凸透镜观察窗外远处的物体，你能看到几种类型的像？
正立、放大
倒立、缩小
倒立、放大
实像？虚像？
能否用光屏承接？
新课引入
观察思考：
对照小孔成像进行实验观察：
先把凸透镜靠近发光体F，再逐渐远离发光体F，通过调整光屏位置看能否得到清晰的像，并观察像的特点。
新课引入
新知讲解
一、凸透镜成像
提出问题
凸透镜的成像情况与哪些因素有关？
与物距u有关。
猜想
与焦距f 有关。
物距u：物体（蜡烛）到透镜的距离。
像距v：像（光屏）到透镜的距离。
一、凸透镜成像
进行实验
①调节光具座上的蜡烛、凸透镜、光屏，使三者的中心大致在同一高度。
②固定凸透镜的位置，使蜡烛放在光具座的一端，并使蜡烛逐渐靠近凸透镜。
③前后移动光屏，直到找到清晰的像。
④多做几次，观察每次成的像一样吗？
⑤分析实验数据，总结凸透镜成像的规律。
新知讲解
一、凸透镜成像
物距与焦距的关系 物距 u/cm 像的性质 像距
v/cm
虚实 大小 正倒
新知讲解
一、凸透镜成像
结论
物距u与像距f 的关系 像的性质
u>2f
u=2f
fu=f
u倒立缩小的实像
倒立等大的实像
倒立放大的实像
不成像
正立放大的虚像
新知讲解
知识总结
1.在进行“探究凸透镜成像规律”的实验时，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏位置，可以找到一个清晰的图像，这个图像是图中的( )

B
巩固练习
A
B
C
D
2.（临沂中考）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是（　　）
A．该凸透镜的焦距是20cm
B．将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像
C．将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏
D．将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏
C
巩固练习
巩固练习
3.（淄博中考）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则（　　）
A．光屏上会出现倒立放大的实像
B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像
C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均找不到像
B
巩固练习
4.（潍坊中考）在探究“凸透镜成像规律”时，所用凸透镜的焦距是20cm。
（1）将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，无论怎样在光具座上移动光屏总找不到像，其原因可能是___________________　 　　 　（写出一种即可）
（2）经过调整，在光屏上得到一个清晰倒立的实像；保持凸透镜位置不变，将蜡烛远离凸透镜，要获得清晰的实像，光屏应　 　（选填“靠近”或“远离”）凸透镜。
物体在焦点上，不能成像
靠近
5.如图所示，在“探究凸透镜成像的规律”实验中，若将点燃的蜡烛依次放在a、b、c三处，其中蜡烛放在＿＿处得到的实像最大，放在＿＿处得到的实像最小。
巩固练习
F
F
2F
c
b
a
b
c
