(共21张PPT)
第六章 电功率（复习）

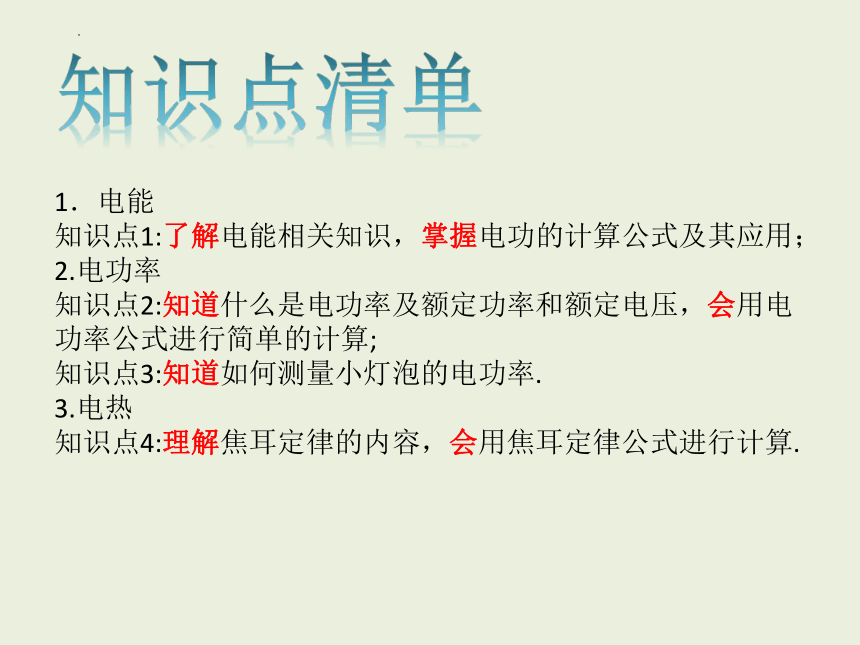

1．电能
知识点1:了解电能相关知识，掌握电功的计算公式及其应用；
2.电功率
知识点2:知道什么是电功率及额定功率和额定电压，会用电功率公式进行简单的计算;
知识点3:知道如何测量小灯泡的电功率.
3.电热
知识点4:理解焦耳定律的内容，会用焦耳定律公式进行计算.
知识点清单
第六章 电功率复习

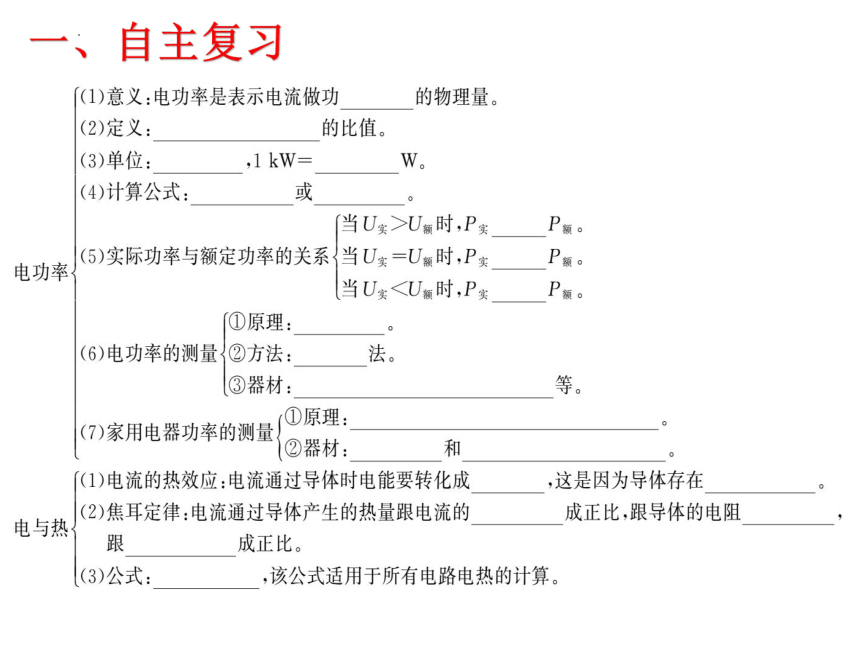

一、自主复习
第六章 《电功率》复习
一、自主复习
一、自主复习
一、自主复习
内容 电功（W） 电功率（P）
概念 电流做功（用电器消耗电能） 电功与时间之比
意义
公式
单位
测量方法
联系
电功与电功率的区别与联系
二、点拨提升
表示电流做功的多少 表示电流做功快慢
W = UIt P = UI
J(KW·h) W(KW)
用电能表直接测量 用伏安法间接测量
W = Pt P = W/t
内容 电功（W） 电热（Q）
概念 电流做功（用电器消耗电能） 由于电流的热效应，电流通过导体时电能转化为内能
意义
公式
单位
联系
电功与电热的区别与联系
二、点拨提升
表示电流做功的多少 表示电流产生热量的多少
W = UIt Q = I2Rt
J(KW·h) J
在纯电阻电路中W = Q 在非纯电阻电路中W > Q
电功、电功率、电热公式
二、点拨提升
三、合作探究
专题一：对“电能”的理解
1.小明家的电能表上标有“220v 10（40）A, 3200r/KW·h”的字样,则(1)这个电能表应接在_______的电路中使用,它允许通过的最大电流是_______A.
(2)若上月底示数是0257.1,这个月底示数为0294.1则本月用电______kW·h.(3)一天小明想利用电能表测量家中热水器的电功率,于是他只让热水器工作,用手表计时,发现电能表的转盘在4min内转了320转,则他家热水器消耗了 KW·h电能, 热水器的功率是______W.(请你写出简要的计算过程 )
220 v
40
37
0.1
1500
三、合作探究
专题二：对“额电功率和实际功率”的理解
2.有一只标有“PZ220V 40W”的小灯泡,接在220V家庭电路中,
求:(1)灯泡正常工作时的电阻 (2)灯泡正常工作时通过的电流
(3)1KWh电可供此灯泡正常工作多长时间
解：（1）根据P= 可得，小灯泡的电阻：
（2）灯泡正常工作时通过的电流：
（3）1KWh电可供此灯泡正常工作时间：
练一练（1）电灯的亮度主要取决于（ ）A.电功的大小 B.额定电压的大小
C.额定功率的大小 D.实际功率的大小
（2）将标有220v 100W的灯泡L1和标有220v 40W的灯泡L2串联在220v的电路中，灯______的实际功率更大，所以更亮。（用P=_______来判断的）。将灯L1和L2并联在220v的电路中，灯______的实际功率更大，所以更亮。（用P=_______来判断的）。
三、合作探究
D
L2
L1
I2R
三、合作探究
专题三：对“测小灯泡的电功率”的理解
3. 如图所示是测定额定电压是2.5V灯泡的额定功率的电路图：
（1）a是________表,b是________表；
（2）按图接好器材,测量前,开关应_____,滑片P应滑到______点；
（3）如果小灯泡的阻值为10Ω,电源由两节干电池串联而成,电流表有量程0～0.6A和0～3A两档，电压表有量程0～3V和0～15V两档，那么a表应选________量程,b表应选__________量程；
（4）闭合开关,发现小灯泡两端电压只有1.8V,滑动变阻器的滑片P应向_____端移动,才能使电压表示数为_______,此时灯泡的实际功率就是额定功率；
（5）要测量的数据是_________和________,计算灯泡的额定功率的公式为_______。
电流表
电压表
断开
B
0～0.6A
0～3V
A
2.5V
灯泡的额定电压
通过灯泡的电流
P=UI
三、合作探究
专题四：对焦耳定律的理解
4. 阻值为20Ω的电阻，两端加6V电压时，1min通过电阻丝上产生的热量是________J。
（2015自贡）5. 将规格都是“220V 100w”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是( )
A、三个用电器产生的热量相同； B、电风扇产生的热量最多；
C、电烙铁产生的热量最多； D、电视机产生的热量最多。
108
C
解析：三个电器功率相等，通电时间相等，消耗的电能相等。电风扇、电视机只有部分电能转化为内能，W>Q，电烙铁消耗电能全部转化为内能，W=Q，所以选C。
四、展示提升
（2020自贡中考）如图所示的电路中，电源电压为3V, R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，闭合开关S后，电流表的示数为1. 25A。(不考虑温度对小灯泡电阻的影响)求:
(1)小灯泡的电阻; (2)小灯泡的实际功率; (3)通电1min，电阻R产生的热量。
五、课堂小结
聊聊呗，你有什么收获……
六、当堂检测
1.（2007年自贡）晓敏家新买了一个自动电饭锅，铭牌上部分数据如右图所示此电饭锅正常工作时的电阻是 Ω，正常工作2h耗电 kW﹒h。
额定容量5L
额定电压220V
额定频率50Hz
额定功率800W
2.（2003年自贡）将一个标有“３６Ｖ４０Ｗ”的灯泡接入某段电路时，测得通过它的电流是1Ａ，那么，它的实际功率是（ ）
Ａ．大于４０Ｗ Ｂ．等于４０Ｗ Ｃ．小于４０Ｗ Ｄ．无法判断
60.5
1.6
C
3．(哈尔滨市2013)小明家电能表上个月底表盘数字 ，这个月底表盘数字如图所示，可知他家本月用电 度，他只让某电水壶工作，发现在 10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 W.
六、当堂检测
100
1200
4.（2分）（2022 永州）标有“220V100W”和“220V60W”的甲、乙两盏白炽灯，灯丝较粗的是　 　灯，当它们并联在家庭电路中时，较亮的是　 　灯．（选填“甲”或“乙”）5.（四川省资阳市2014）把一个标有“220V 500W”的电热杯接在电源上使其正常工作，在通电3min的时间内，该电热杯产生的热量为 J．
六、当堂检测
甲
乙
9×104
Q=W=Pt=500W×180s=9×104J
谢谢聆听！再 见！
