电路故障专题
一.复习
电路的状态有_______、______、______。
通路
断路
短路
电路故障

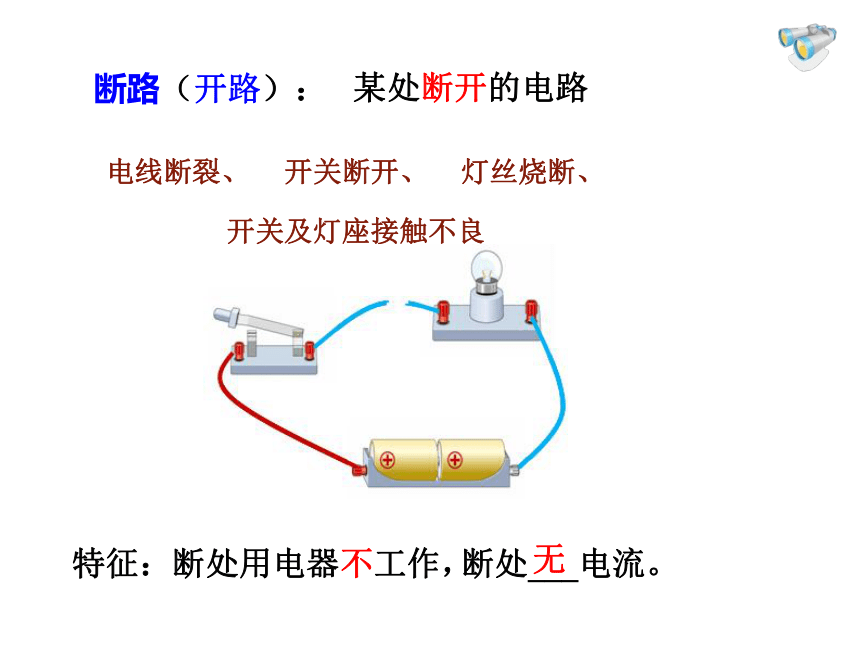

断路（开路）：
电线断裂、
开关断开、
灯丝烧断、
开关及灯座接触不良
特征：
断处用电器不工作，
断处___电流。
某处断开的电路
无

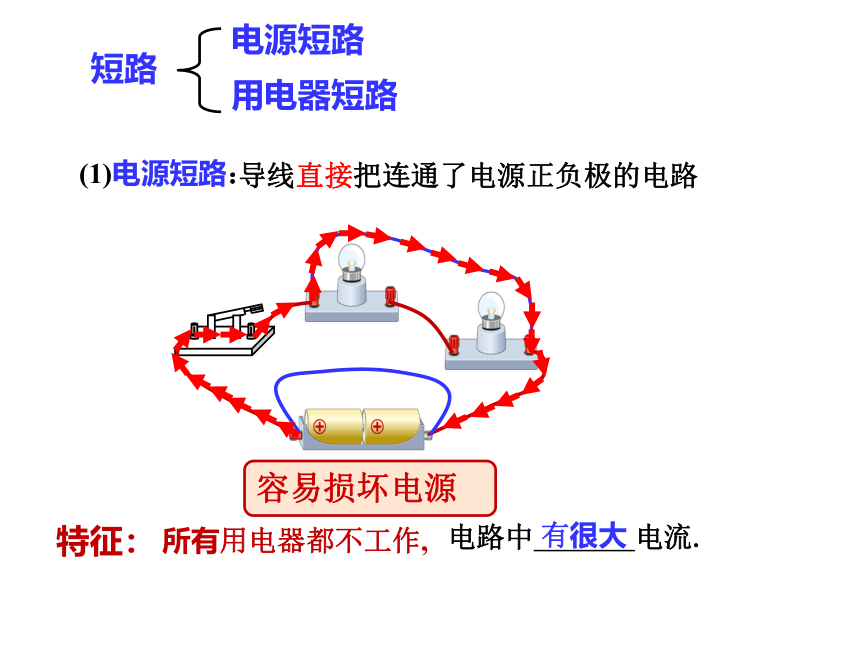

(1)电源短路：
特征：
短路
电路中_______电流.
电源短路
用电器短路
导线直接把连通了电源正负极的电路
有很大
所有用电器都不工作,
容易损坏电源
用电器两端被导线直接连通

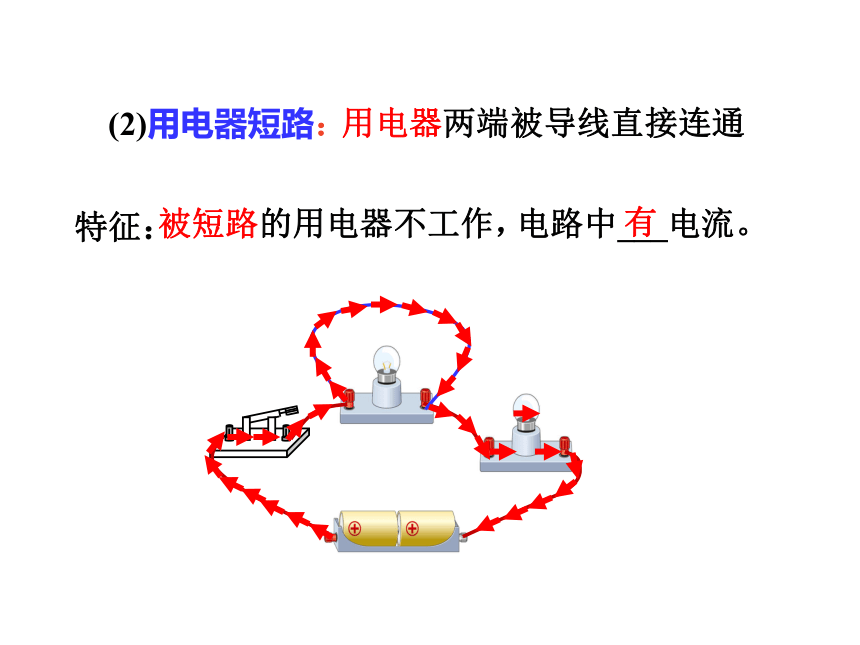

(2)用电器短路：
电路中___电流。
特征：
有
被短路的用电器不工作，
总结：断路和短路的主要区别是什么？
断路：
断处无电流.
电路中有电流
短路：

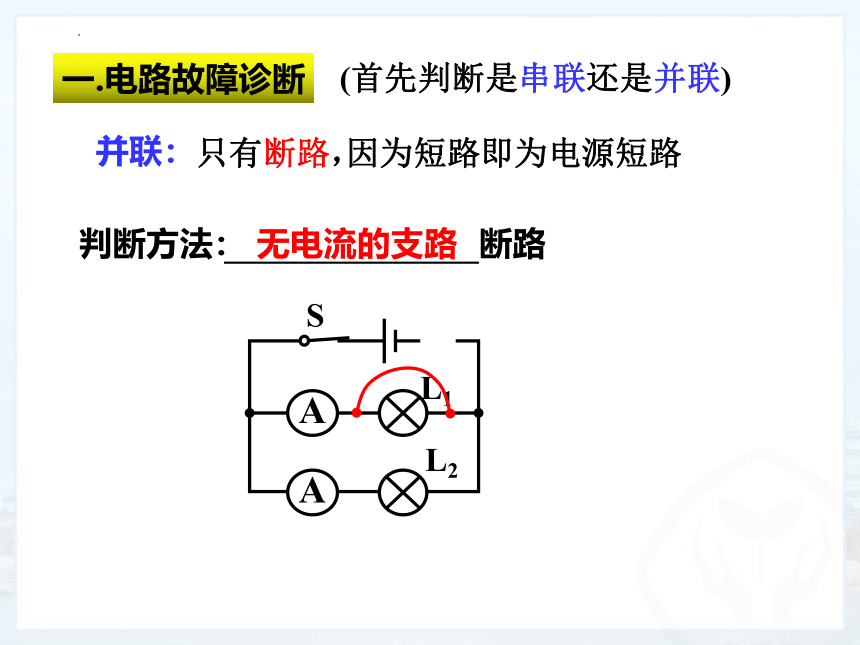

一.电路故障诊断
(首先判断是串联还是并联)
并联：
只有断路，
_________________断路
无电流的支路
A
S
A
L1
L2
判断方法：
因为短路即为电源短路
S
A1
L2
L1
A

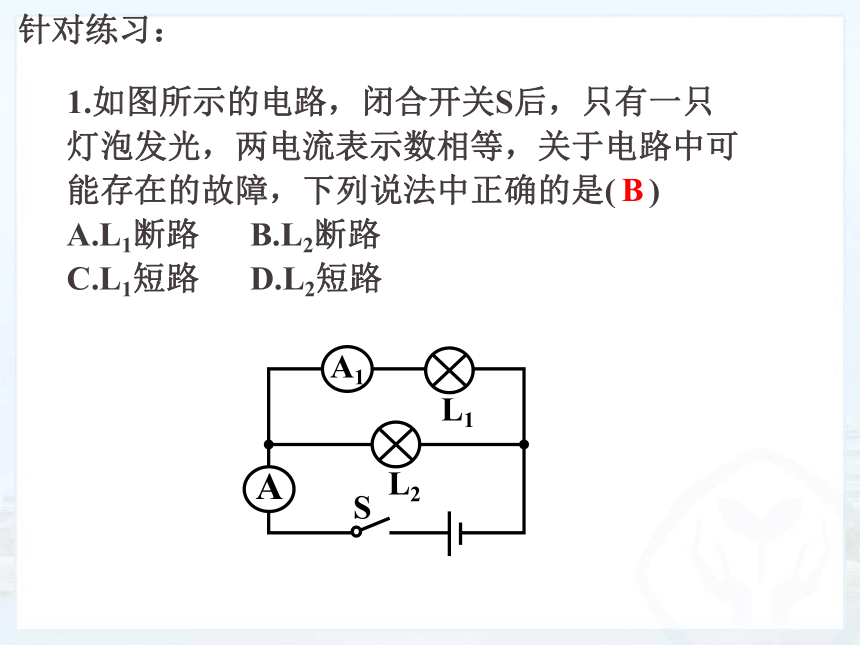

1.如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是( )
A.L1断路 B.L2断路
C.L1短路 D.L2短路
针对练习：
B

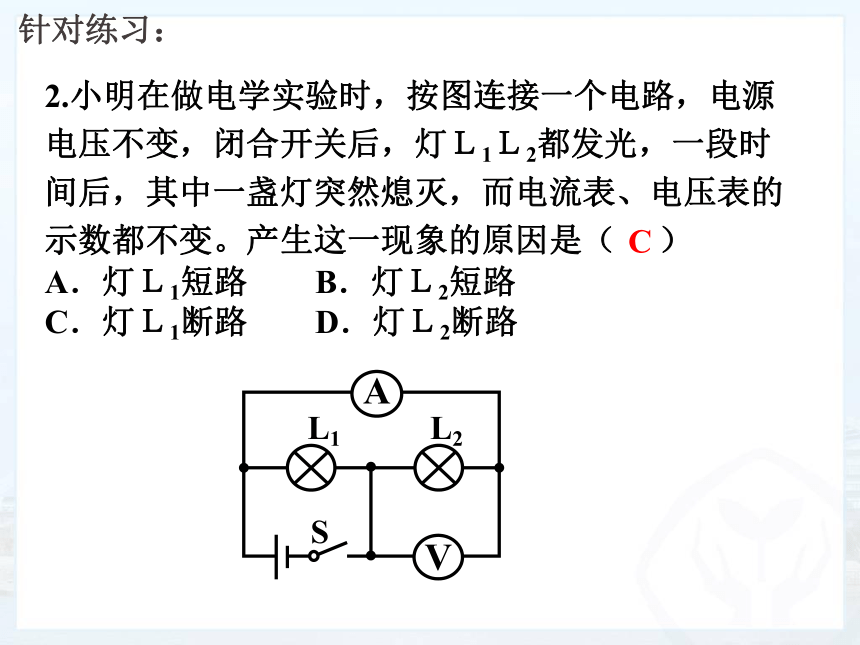

2.小明在做电学实验时，按图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（　 ）
A．灯Ｌ1短路　　B．灯Ｌ2短路　
C．灯Ｌ1断路　　D．灯Ｌ2断路
C
S
L2
L1
A
V
针对练习：
2.串联：
(1)首先分析有无电流；
(2)再根据其它元件判断位置
(无电流为____，
有断路和短路
断路
有电流为____)
短路
(如：电压表、导线)
例1：如图所示,开关闭合,电流表无示数,而电压表指针有明显偏转,该电路故障可能是(　　)
A.R1被短路 B.R1断路 C.R2被短路 D.R2断路
S
A
R1
R2
V
D
_________________断路
无电流有电压处
判断方法1.
例2：如图所示,开关闭合,电流表有示数,而电压表无示数,该电路故障可能是(　　)
A.R1被短路 B.R1断路 C.R2被短路 D.R2断路
S
A
R1
R2
V
_________________短路
有电流无电压处
判断方法2.
C
例3.如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触b、c两点时，两灯都不亮；接触c、d两点时，两灯不都亮；接触a、b两点时，只L2亮。对此，下列判断中正确的是:( )
A．灯L1 断路;　B．灯L2断路;
C．开关S断路;　D．灯L2短路.
A
a
L2
L1
S
b
c
d
搭桥法，__________________
哪儿恢复通路哪儿断
判断方法3.
串联电路
断路
(1)无电流有电压处______
(2)有电流无电压处_____
(3)搭桥法，__________________
哪儿恢复通路哪儿断
判断方法：
短路
小结
3.下图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A.灯L1处短路　　B.灯L2处短路
C.灯L1处断路　　D.灯L2处断路
B
L1
S
V
L2
针对练习
4.在“探究电流与电阻关系”的实验中，电路如图所示。闭合开关后，电流表和电压表都没有示数，若电路中只有一处故障，根据以上现象分析该电路的故障可能是( )
A.滑动变阻器R'断路 B.电阻R断路
C.滑动变阻器R'短路 D.电阻R短路
S
V
A
R
R'
A
针对练习
5.在下图所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：_____________________。
L1断路或L2短路
L1
S
L2
V
针对练习
S
M
V
A
L
6.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。则下列判断正确的是( )
A.电动机断路 B.电动机短路
C.灯L断路 D.灯L短路
A
针对练习
二、家庭电路故障
1.保险丝熔断：所有都用电器不工作，
(1)短路
判断：
(2)用电器总功率过大。
原因：
火线与零线直接相连
灯头
灯泡
二、家庭电路故障
1.保险丝熔断：所有都用电器不工作，
(1)短路
判断：
(2)用电器总功率过大。
原因：
火线与零线直接相连
添置了用电器
原因：
7.在台灯的开关断开的情况下,把台灯插头插入插座时,室内其他电灯全部熄灭,保险丝熔断了,其原因是_________________;若台灯插头插入插座时,闭合台灯开关,室内其他电灯全部熄灭,保险丝熔断了,其原因是_________________.
插头处发生短路
灯泡处有短路
灯头
灯泡
针对练习
二、家庭电路故障
2.保险丝不熔断:
用试电笔查找
某些用电器不工作
判断：
断路
火线
零线
1
闭合
从火线开始，哪儿不亮了哪儿断
2
3
都发光，零线断。
4
5
6
7
8
查找方法：
8.小明刚学完初中的电学知识,恰逢家中电灯不亮,他兴冲冲地拿起试电笔测试如图中的a,b,c,d四点时,只有b点氖管不发光,请你帮他分析可能发生的故障是(　　)
A.火线与零线短路 B.a,d之间某处短路
C.b,c之间某处断路 D.电灯的灯丝断了
C
9.如图是小明家的部分电路,开始时各部分工作正常.他将电饭煲的插头插入三孔插座后,正烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,把试电笔分别插入插座的左、右孔,氖管均发光.若电路中只有一处故障,则(　　)
A.电热水壶所在电路的B,C间断路
B.插座的接地线断路
C.电路的C,D间导线断路 D.电路的A,B间导线断路
C
电路故障诊断
1.并联电路
_________________断路
无电流的支路
2.串联电路
判断方法：
本堂小结：
断路
(1)无电流有电压处______
(2)有电流无电压处_____
(3)搭桥法，__________________
哪儿恢复通路哪儿断
短路
二、家庭电路故障
1.保险丝熔断：
(1)短路
判断：
(2)用电器总功率过大。
原因：
火线与零线直接相连
添置了用电器
原因：
2.保险丝不熔断:
用试电笔查找
判断：
断路
从火线开始，哪儿不亮了哪儿断
都发光，零线断。
查找方法：
