配气机构
《汽车发动机构造与维修》
配气机构的构造与拆装
项目一
气门传动组的构造与检测
项目二
气门组的构造与检测
项目三
配气机构故障的诊断与排除
项目四
项目一
配气机构的构造与拆装
任务 配气机构的拆装
知识 目标
配气机构的拆装

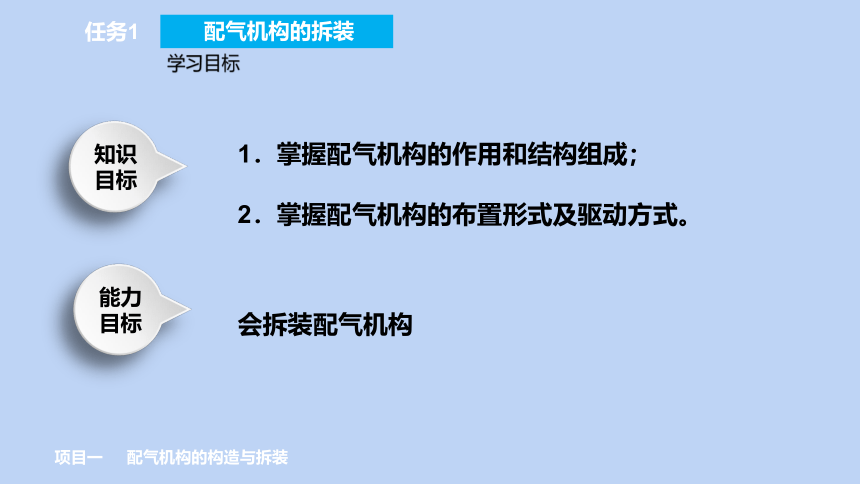

学习目标
能力 目标
1．掌握配气机构的作用和结构组成；
2．掌握配气机构的布置形式及驱动方式。
会拆装配气机构
项目一 配气机构的构造与拆装
任务1
知识链接

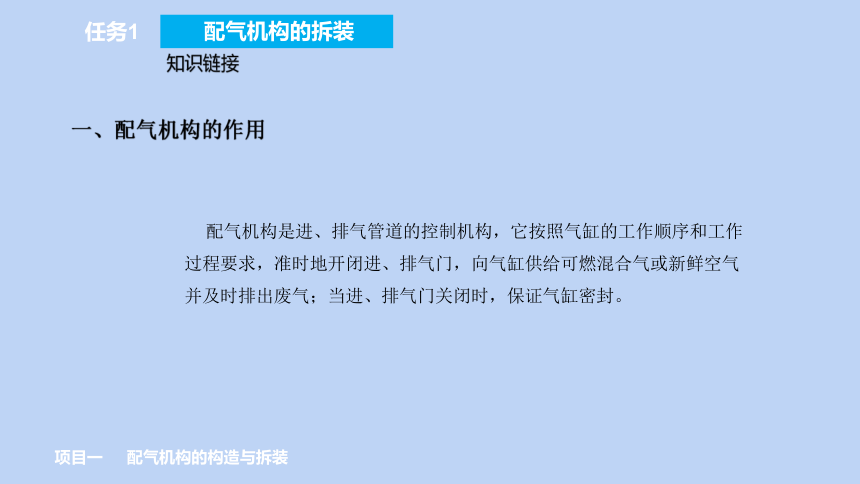

一、配气机构的作用
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
配气机构是进、排气管道的控制机构，它按照气缸的工作顺序和工作过程要求，准时地开闭进、排气门，向气缸供给可燃混合气或新鲜空气并及时排出废气；当进、排气门关闭时，保证气缸密封。
知识链接
二、配气机构的组成
任务1
项目一 配气机构的构造与拆装
配气机构的拆装

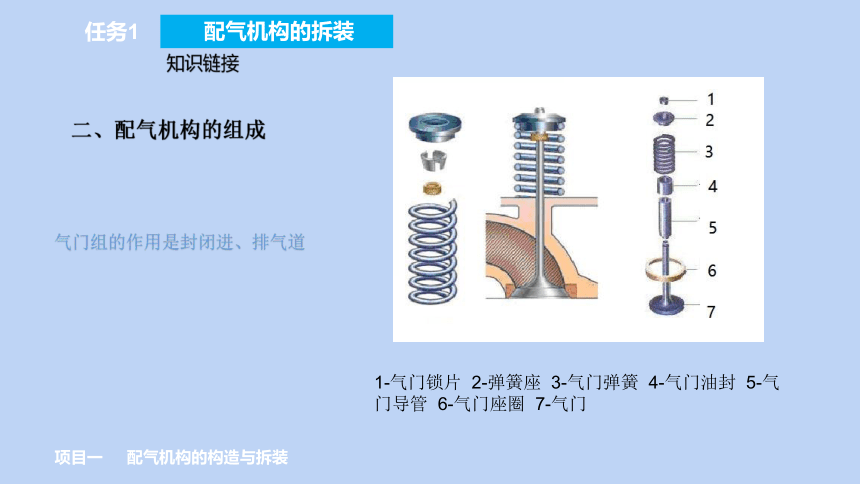

1-气门锁片 2-弹簧座 3-气门弹簧 4-气门油封 5-气门导管 6-气门座圈 7-气门
气门组的作用是封闭进、排气道
知识链接
二、配气机构的组成
任务1
项目一 配气机构的构造与拆装
配气机构的拆装

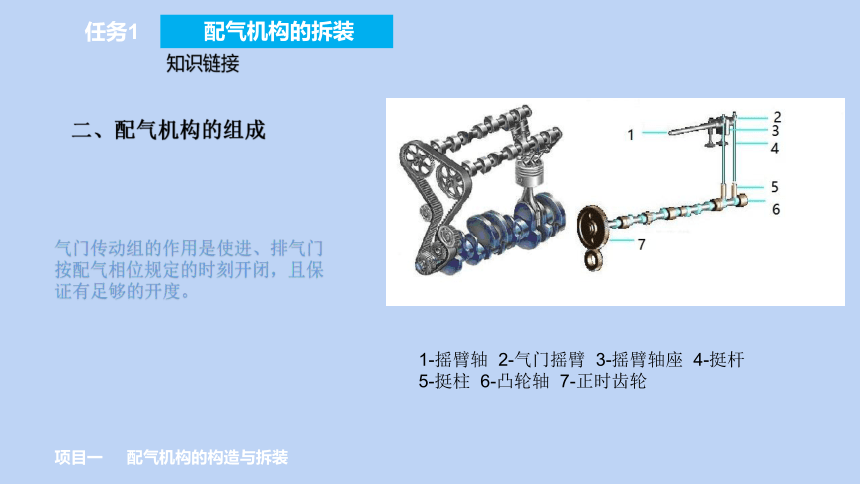

1-摇臂轴 2-气门摇臂 3-摇臂轴座 4-挺杆 5-挺柱 6-凸轮轴 7-正时齿轮
气门传动组的作用是使进、排气门按配气相位规定的时刻开闭，且保证有足够的开度。
知识链接
三、配气机构的分类
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
1．按气门的布置位置分类
气门侧置式 气门顶置式
知识链接
三、配气机构的分类
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
2．按凸轮轴的位置分类
凸轮轴下置式 凸轮轴中置式 凸轮轴上置式
知识链接
三、配气机构的分类
任务1
项目一 配气机构的构造与拆装
配气机构的拆装

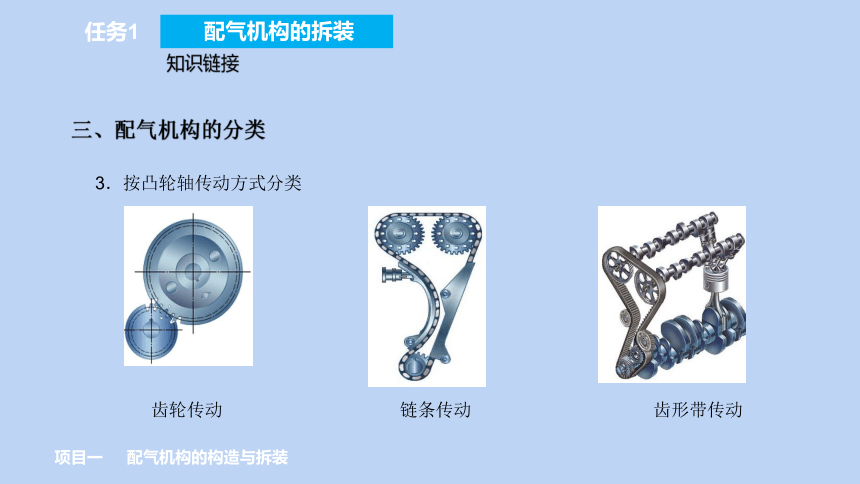

3．按凸轮轴传动方式分类
齿轮传动
链条传动
齿形带传动
任务实施

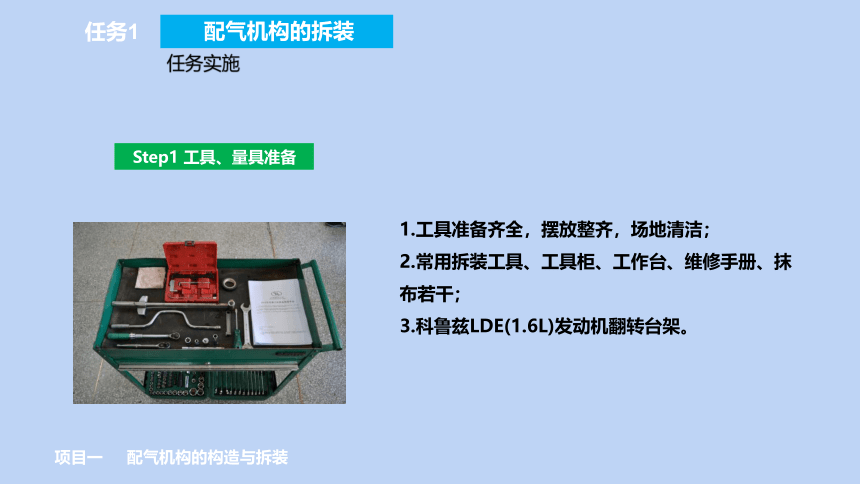

Step1 工具、量具准备
1.工具准备齐全，摆放整齐，场地清洁；
2.常用拆装工具、工具柜、工作台、维修手册、抹布若干；
3.科鲁兹LDE(1.6L)发动机翻转台架。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构

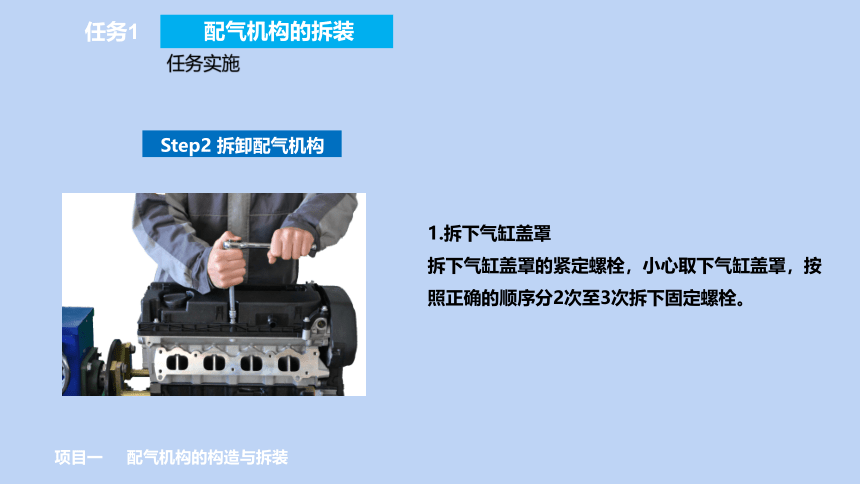

1.拆下气缸盖罩
拆下气缸盖罩的紧定螺栓，小心取下气缸盖罩，按照正确的顺序分2次至3次拆下固定螺栓。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
2.拆下正时皮带上前盖
拆下正时皮带上前盖2个紧定螺栓取下正时皮带上前盖（如果使用螺丝刀撬动时头部应缠胶带）。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
3.拆下正时皮带中前盖
撬动正时皮带中前盖的两侧塑料卡扣，取下正时皮带中的前盖。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
4.确认正时记号
旋转曲轴扭转减振器紧固螺栓至1缸上止点，确认曲轴扭转减振标记与正时罩盖上标记对准。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
5.确认进排气凸轮轴位置执行器调节器齿轮正时标记对准。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
6.将专用工具KM-6625飞轮固定工具安装至发动机气缸体，来锁紧飞轮。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
7.拆下曲轴扭转减振器
使用指针式扭力扳手拆下曲轴扭转减振器紧固螺栓。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
8.拆下正时皮带下前盖
拆下正时皮带下前盖4个紧固螺栓，取下曲轴扭转减振器和正时皮带下前盖。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
9.检查曲轴正时皮带传动齿轮和油泵壳体记号。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
10.使用内六角扳手对正时皮带张紧轮顺时针施加张力，安装EN-6333锁销，拆下正时皮带,如果将重复使用正时皮带，记录皮带的方向。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
11.拆下张紧器、惰轮和曲轴链轮。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
12.拆下排气和进气凸轮轴链轮
将EN-6347固定工具和EN-956-1加长件 安装至排气凸轮轴链轮，上紧2个锁紧螺栓 ，用EN-6347固定工具固定排气凸轮轴链轮的同时，松开排气凸轮轴链轮螺栓 ，将EN-6347固定工具和EN-956-1加长件从排气凸轮轴链轮上拆下。对进气凸轮轴链轮重复同样的步骤拆下。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
13.拆下正时皮带后盖
拆下正时皮带后盖4个紧固螺栓，取下正时皮带后盖。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
14.按图示1-4顺序拆下第一凸轮轴承盖紧固螺栓。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
15.用一把塑料锤轻轻敲打以松开第一凸轮轴承盖并取下。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
16.以1/2至1转的增量从外到内螺旋式松开8个排气凸轮轴轴承盖螺栓，拆下8个排气凸轮轴轴承盖螺栓，拆卸凸轮轴轴承盖前，先检查标记，从气缸盖拆下4个排气凸轮轴轴承盖，拆下排气凸轮轴。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
17.以1/2至1转的增量从外到内螺旋式松开8个进气气凸轮轴轴承盖螺栓，拆下8个进气凸轮轴轴承盖螺栓，拆卸凸轮轴轴承盖前，先检查标记，从气缸盖拆下4个进气凸轮轴轴承盖，拆下进气凸轮轴。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
18.拆下气缸盖
按图示顺序分三次拆下10个气缸盖螺栓，第一次按顺序将10个螺栓松开90°，第二次按顺序将10个螺栓松开180°，第三次按顺序全部松开10个螺栓，气缸盖并放在适当的基座上，气缸盖衬垫水平放置。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
19.拆下气门挺柱
使用磁力吸棒拆下16个气门挺柱，按顺序摆放，安装时需按原位放回。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
20.拆下气门
用专用维修工具，压缩气门弹簧并拆下两个定位锁片，拆下弹簧座圈、气门弹簧和气门，按照顺序摆放零件。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step2 拆卸配气机构
21.用专用工具拉出气门油封，按顺序摆放。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
1.安装气门油封，给气门杆涂上发动机机油，安装气门、弹簧座圈和气门弹簧，用专用维修工具压缩气门弹簧后安装两个定位锁片，定位锁片锥形端朝向气门。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
2.安装气缸盖
安装新的气缸盖衬垫，安装气缸盖，按照图示顺序安装10个新的气缸盖螺栓，第一遍紧固至25N m，第二遍紧固至90°，第三遍紧固至90°，第四遍紧固至90°，最后一遍紧固至45°，将16个气门挺柱润滑，按原位放回。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
3.安装进气凸轮轴
安装进气凸轮轴前需要使用机油润滑凸轮轴轴颈，安装进气凸轮轴，安装进气凸轮轴轴承盖（注意识别标记），安装8个进气凸轮轴轴承盖螺栓，并从内到外螺旋式紧固至8N m如图所示。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
4.安装排气凸轮轴
安装排气凸轮轴前需要使用机油润滑凸轮轴轴颈，安装排气凸轮轴，安装排气凸轮轴轴承盖（注意识别标记），安装8个排气凸轮轴轴承盖螺栓，并从内到外螺旋式紧固至8N m如图所示。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
5.第一个凸轮轴轴承盖定位到气缸体上，安装第一凸轮轴轴承盖螺栓并分两遍紧固，第一遍紧固至约2N m，第二遍紧固至8N m，安装顺序1-4。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
20.拆下气门
用专用维修工具，压缩气门弹簧并拆下两个定位锁片，拆下弹簧座圈、气门弹簧和气门，按照顺序摆放零件。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
6.安装正时皮带后盖，安装4个新的正时皮带后盖螺栓，并紧固至6N m。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
7. 使用适当的开口扳手抵住凸轮轴六角头调整凸轮轴，安装EN-6628锁止工具。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
8.安装进、排气凸轮轴链轮，将EN-6340锁止工具安装到凸轮轴链轮中，在螺栓扭矩拧紧程序中，需要用扳手抵住凸轮轴，第一遍紧固至50N m，第二遍紧固至150°，第三遍紧固至15°，拆下EN-6340锁止工具。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
9.安装正时皮带张紧器，分三遍拧紧新正时皮带张紧器螺栓，第一遍紧固至20N m，第一遍紧固至120°，第三遍紧固至15°。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
10.安装正时皮带惰轮，分三遍拧紧新正时皮带张紧器螺栓，第一遍紧固至20N m，第一遍紧固至120°，第三遍紧固至15°。
任务实施
Step3 安装配气机构
11.安装曲轴链轮，对齐曲轴正时曲轴链轮和油泵壳体记号。安装正时皮带，引导正时皮带通过张紧器并将其放置在曲轴链轮上，将正时皮带放置在排气和进气凸轮轴位置执行器调节器上，使用内六角扳手向箭头指示的方向对正时皮带张紧器施加张力，拆下EN-6333锁销。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
7. 使用适当的开口扳手抵住凸轮轴六角头调整凸轮轴，安装EN-6628锁止工具。
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step3 安装配气机构
12.安装正时皮带下前盖，并将4个螺栓紧固至6N m。安装曲轴扭转减振器，安装新的曲轴扭转减振器螺栓，分三遍紧固， 第一遍紧固至95N m， 第二遍紧固至45°，第三遍紧固至15°，拆下EN-6625锁止工具以解锁曲轴。
13.安装正时皮带中前盖和上前盖，正时皮带上前盖螺栓紧固至6N m。安装气缸盖罩，将一个新衬垫插入气缸盖罩中，安装11个螺栓，并紧固至8N m
任务1
项目一 配气机构的构造与拆装
配气机构的拆装
任务实施
Step4 作业后整理
清洁工具、工作台和场地等。
