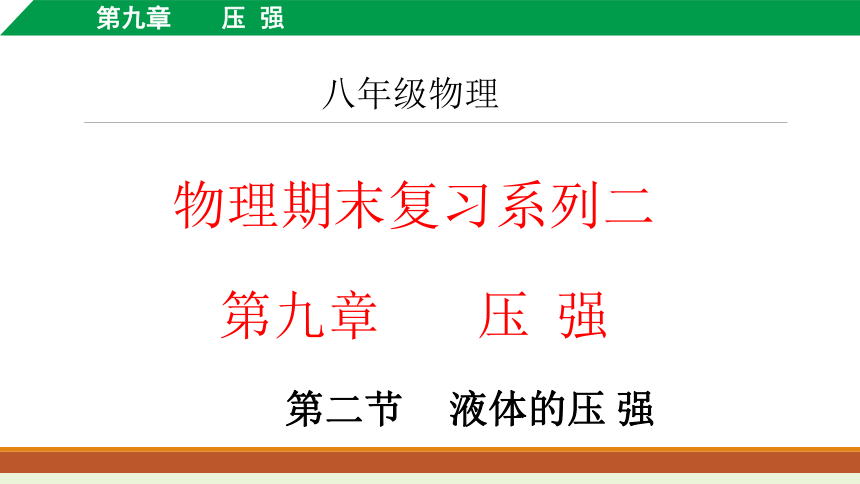

第二节 液体的压 强
八年级物理
物理期末复习系列二
第九章 压 强
一、液体产生压强的原因

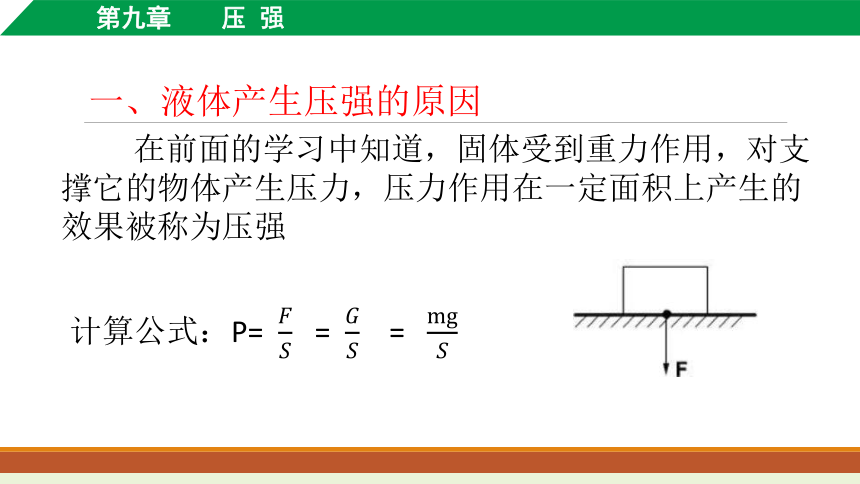

在前面的学习中知道，固体受到重力作用，对支撑它的物体产生压力，压力作用在一定面积上产生的效果被称为压强
计算公式：P= = =
一、液体产生压强的原因

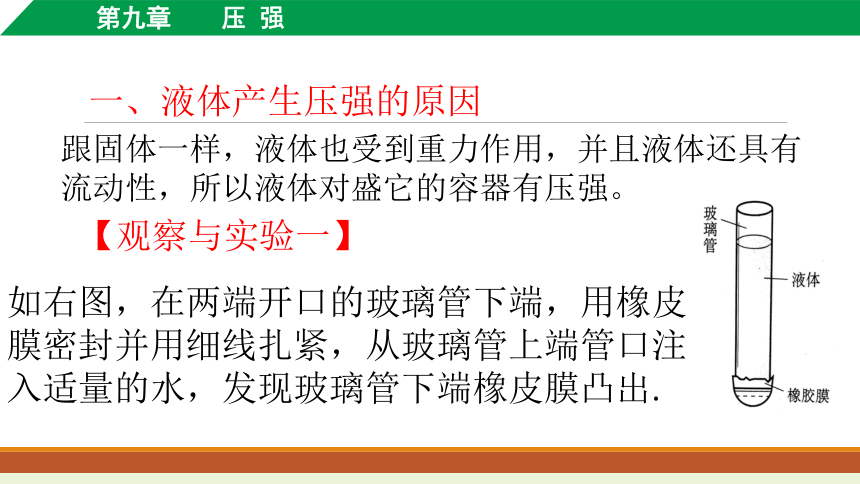

跟固体一样，液体也受到重力作用，并且液体还具有流动性，所以液体对盛它的容器有压强。
【观察与实验一】
如右图，在两端开口的玻璃管下端，用橡皮膜密封并用细线扎紧，从玻璃管上端管口注入适量的水，发现玻璃管下端橡皮膜凸出.
一、液体产生压强的原因

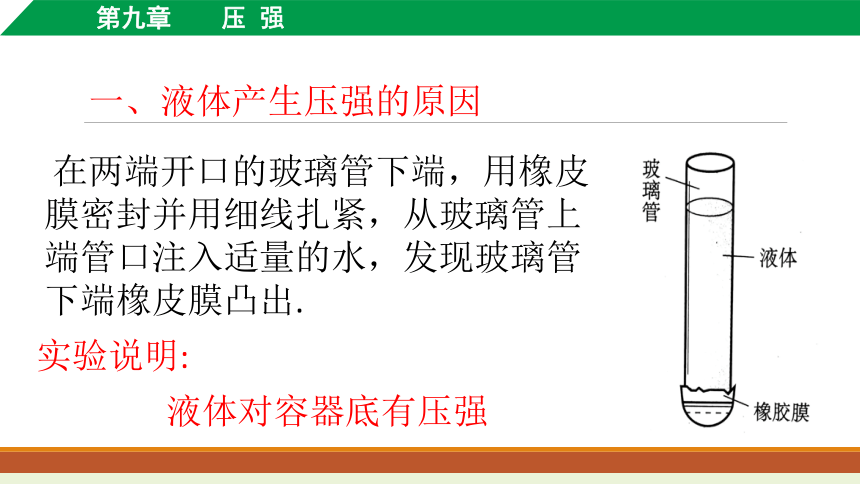

在两端开口的玻璃管下端，用橡皮膜密封并用细线扎紧，从玻璃管上端管口注入适量的水，发现玻璃管下端橡皮膜凸出.
实验说明:
液体对容器底有压强
一、液体产生压强的原因

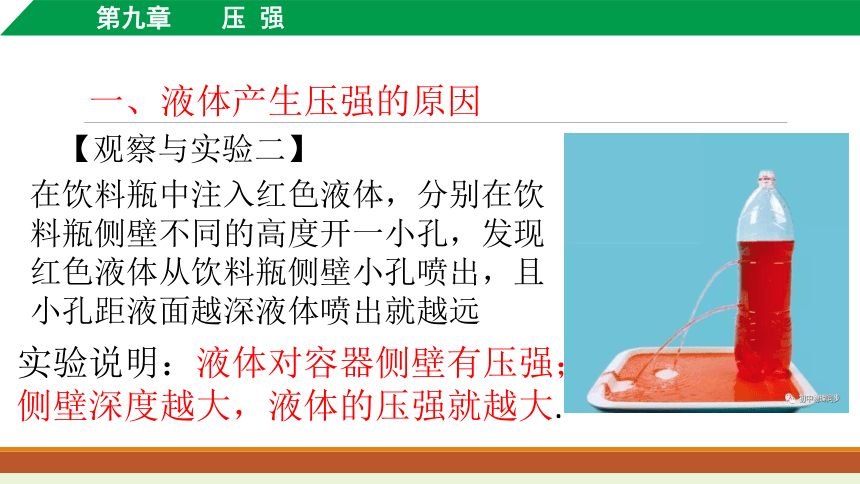

【观察与实验二】
在饮料瓶中注入红色液体，分别在饮料瓶侧壁不同的高度开一小孔，发现红色液体从饮料瓶侧壁小孔喷出，且小孔距液面越深液体喷出就越远
实验说明：液体对容器侧壁有压强；侧壁深度越大，液体的压强就越大.

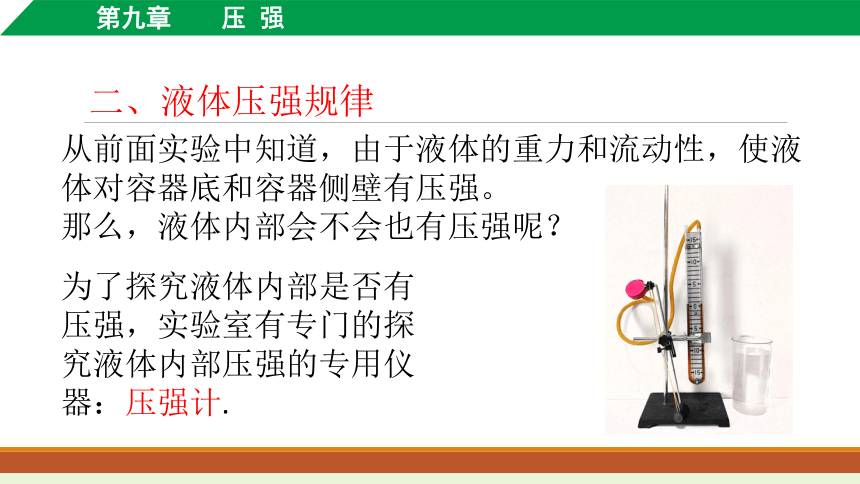

二、液体压强规律
从前面实验中知道，由于液体的重力和流动性，使液体对容器底和容器侧壁有压强。
那么，液体内部会不会也有压强呢？
为了探究液体内部是否有压强，实验室有专门的探究液体内部压强的专用仪器：压强计.
二、液体压强规律

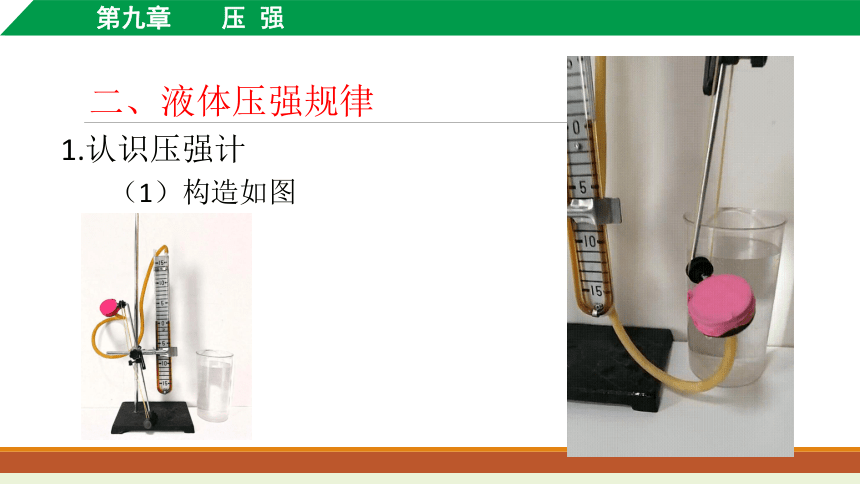

1.认识压强计
（1）构造如图
二、液体压强规律

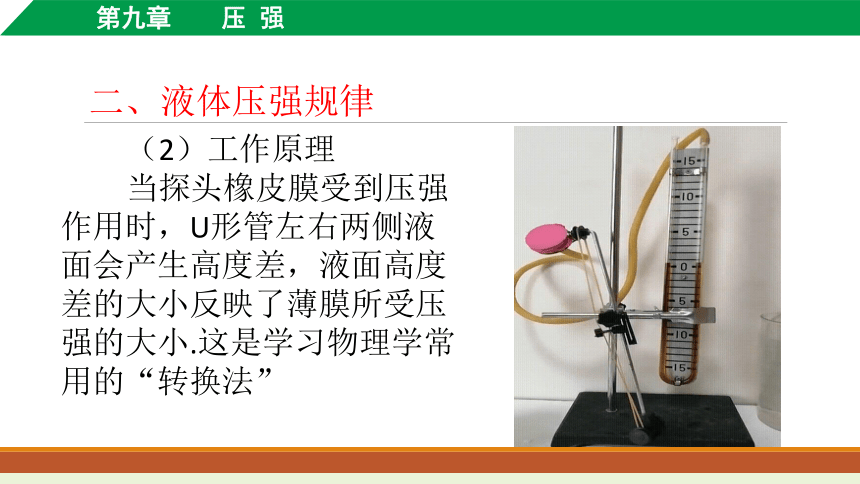

（2）工作原理
当探头橡皮膜受到压强作用时，U形管左右两侧液面会产生高度差，液面高度差的大小反映了薄膜所受压强的大小.这是学习物理学常用的“转换法”
二、液体压强规律

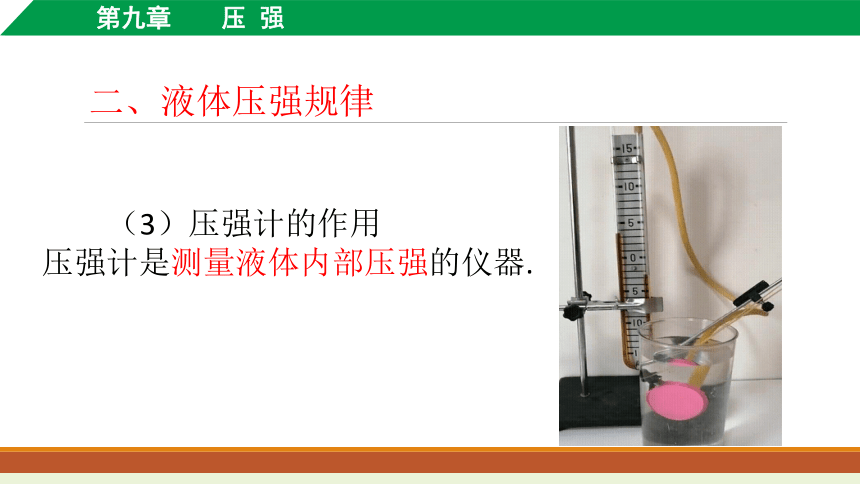

（3）压强计的作用
压强计是测量液体内部压强的仪器.
二、液体压强规律

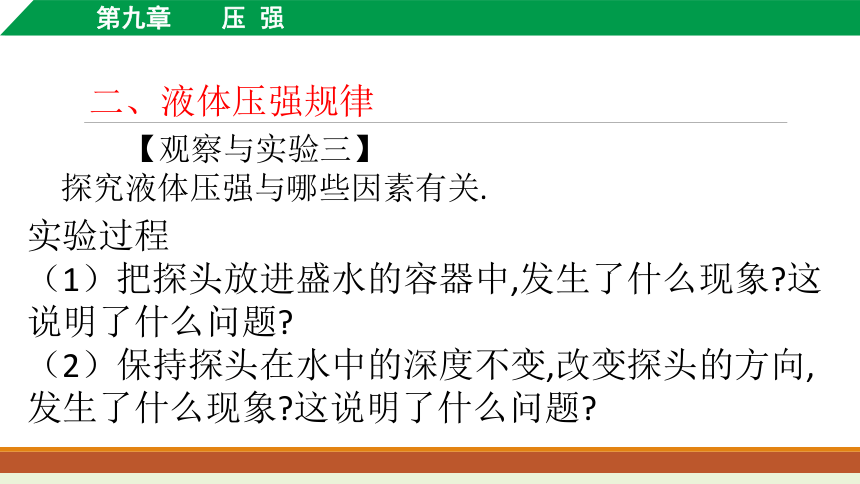

【观察与实验三】
探究液体压强与哪些因素有关.
实验过程
（1）把探头放进盛水的容器中,发生了什么现象 这说明了什么问题
（2）保持探头在水中的深度不变,改变探头的方向,发生了什么现象 这说明了什么问题
二、液体压强规律
【观察与实验三】
探究液体压强与哪些因素有关.

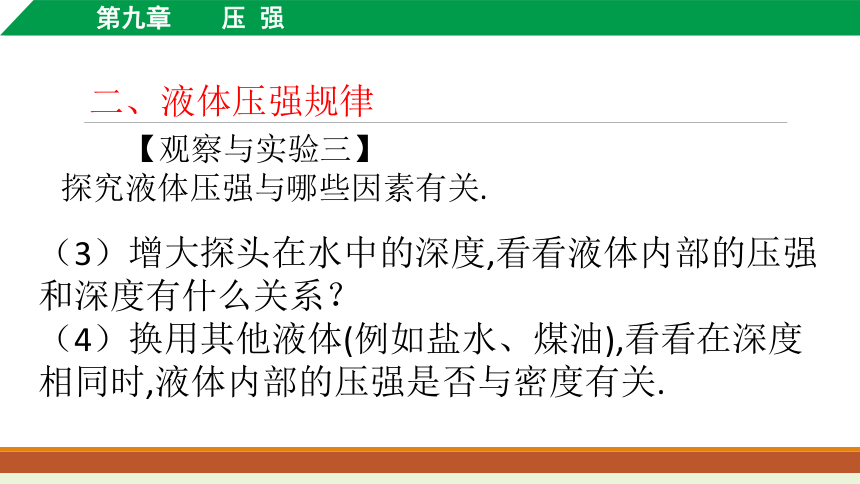

（3）增大探头在水中的深度,看看液体内部的压强和深度有什么关系？
（4）换用其他液体(例如盐水、煤油),看看在深度相同时,液体内部的压强是否与密度有关.
二、液体压强规律
【观察与实验三】
探究液体压强与哪些因素有关.
实验反思
(1).实验方法：
实验用控制变量法和转换法探究液体压强规律.
二、液体压强规律
【观察与实验三】
探究液体压强与哪些因素有关.
实验反思
(2).实验前用手指按压探头橡皮膜时，若U形管液面出现高度差且变化灵敏，说明实验装置配置合格，可以进行实验；
如图所示：
二、液体压强规律
【观察与实验三】
探究液体压强与哪些因素有关.
实验反思
(3).当用手指按压探头橡皮膜时，若U形管液面没有出现高度差或U形管液面高度差不明显，说明实验装置漏气，无法进行实验
如图所示：
二、液体压强规律
2.液体内部压强规律
（1）液体内部向各个方向都有压强.
如图所示：
二、液体压强规律
2.液体内部压强规律
(2）同种液体同一深度液体向各个方向的压强都相等
如图所示：
二、液体压强规律
2.液体内部压强规律
（3）液体的压强随深度的增加而增大
如图所示：
二、液体压强规律
2.液体内部压强规律
（4）液体的压强与液体的密度有关
如图所示：
二、液体压强规律
3.液体内部压强的特点:
二、液体压强规律
探究：研究液体内部的压强特点
二、液体压强规律
探究：研究液体内部的压强特点
器材的使用原理：如果液体内部存在压强，放在液体里的薄膜就会变形，U形管的两侧液面就会产生高度差
二、液体压强规律
探究：研究液体内部的压强特点
由于液体受到重力的作用，并且具有流动性，所以液体不但会对容器的底部产生压强，而且会对容器的侧壁产生压强，同时液体内部向各个方向都存在压强
二、液体压强规律
4.影响液体压强大小的因素
请注意观察压力大小、橡皮膜的形状、深度的变化
二、液体压强规律
4.影响液体压强大小的因素
实验表明：液体内部存在压强，而且：
(一)、用液体内部压强计可以探测液体内压强与液体的深度有关，深度越大，产生的压强越大；
(二)、而且同一深度的情况下，液体的密度越大，产生的压强也越大。
(三)、在同种液体的同一深度液体向各个方向的压强都相等。
二、液体压强规律
5.液体压强的公式
先假设杯子里的密度为ρ的液体中存在一个底面积为s、高度为h、且上表面与杯中液体液面相平的一个小液柱。如下图，我们把它当作一个固体来看待，那么就可以利用固体的压强公式进行计算压强
二、液体压强规律
5.液体压强的公式
使用本公式时一定要注意单位要统一使用国际基本单位：
压强p：pa
密度ρ：kg/m3
常数：g=9.8N/Kg
深度h：m
二、液体压强规律
要弄清“深度”一词的含义：某位置所处液体的深度是指该位置与自由液面之间的竖直高度差。如图所示：
本实验结合液体的压强公式表明：物体受到液体的压强只与液体的密度和物体所处的深度有关，与液体的多少没有关系
典型例题
如图所示,底面积和质量都相同的A、B两容器,装有质量相同的不同液体,放在水平桌面上,则液体对容器底部的压强pA　 pB,容器对桌面的压强pA′　 pB′。均选填“大于”
“等于”或
“小于”)
典型例题
【解析】本题考查液体压强的知识。由图知,VA>VB,质量相同,故ρA<ρB。深度相同,所以pA相同,对桌面的压强
相同。
答案:小于　等于
固体与液体压强比较
固体压强 液体压强
公式p=F/s具有普遍意义,适用于固体、液体、气体
公式p=ρgh一般情况下适用于液体,不适用于固体。
但在解有关固体压强问题时,若满足特定条件:物体在水平面上,且受力面积是该物体的底面积;该物体体积等于底面积乘以高(如柱体、正方体等);固体是均匀物体,密度一定,则固体压强也可以灵活运用液体的压强公式p=ρgh来计算。
固体压强只能在某一方向上产生 由于液体具有流动性,其产生的压强各个方向都有
在平衡状态下,加在固体上的压力,只能沿力的方向大小不变地传递(如手压图钉) 加在密闭液体上的压强,能够大小不变地向各个方向传递(如油压千斤顶)
计算固体产生的压力、压强,一般是先求压力再求压强 计算液体产生的压力、压强,一般是先求压强再求压力
固体与液体压强比较
固体压强 液体压强
连通器
上端开口、下端连通的容器叫做连通器。
连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平的。连通器在生活中的应用非常广泛
连通器
不管形状如何不同，连通器各部分中的液面总是相平的
连通器
酒壶的壶嘴与壶身高度一般相平
连通器
生活中的连通器
连通器
上面左图说明，使壶嘴低于壶中的水位，水才能倒出来；右图的设计意图是：U形管里没有水流下时，总会保持一段水，可以防止异味从下面窜上来
老式水塔式供水系统：先用抽水机将水抽到高处的水塔中，水塔再通过管道与居民的住户的水管构成连通器，只要水龙头低于水塔中的水位，自来水里都会有水流出。
连通器
连通器
船 闸
