第四节 流体压强与流速的关系
八年级物理
物理期末复习系列二
第九章 压 强

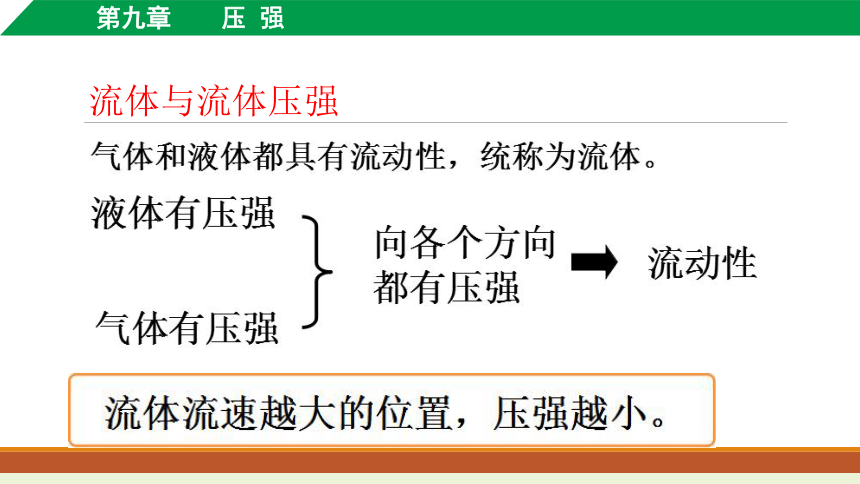

流体与流体压强
大家请看一下网友们怎么玩的，为什么会发生这样的现象呢？
这些都给我们这节课要学习的内容有关系！
沿水流上升的乒乓球
中间的蜡烛是怎么燃烧起来的？
流体与流体压强

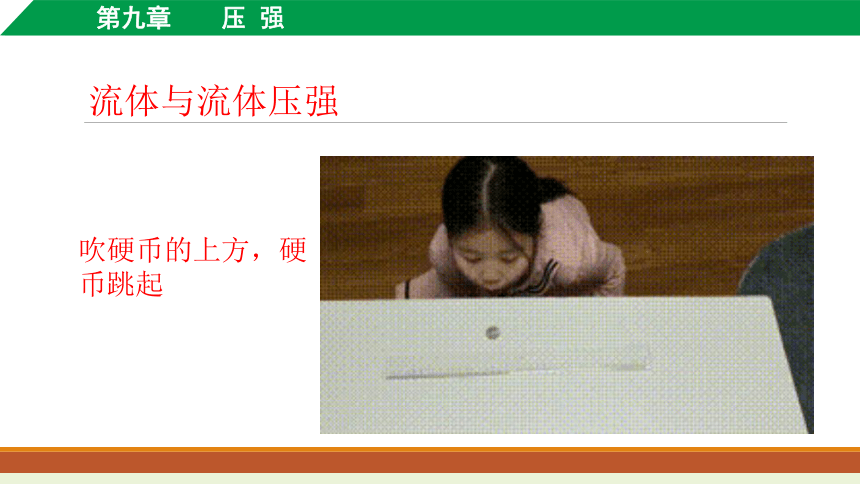

吹硬币的上方，硬币跳起
流体与流体压强
汽车驶过尘土飞扬
流体与流体压强
流体与流体压强
流体与流体压强
流体与流体压强

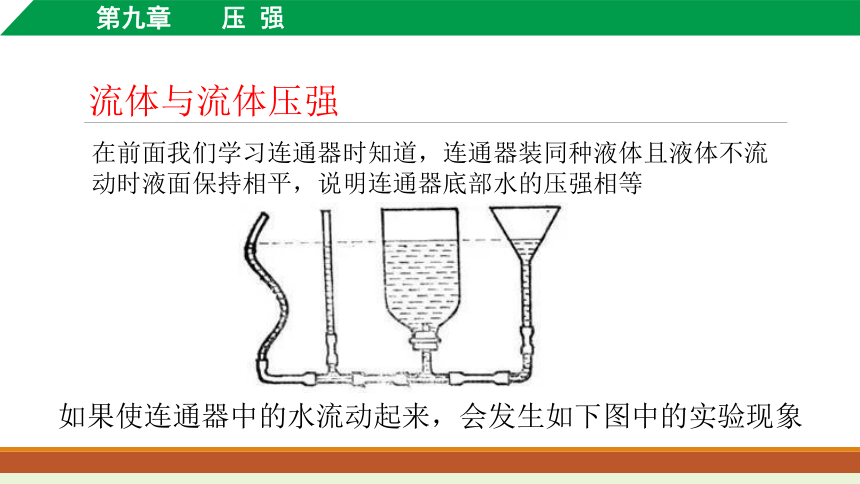

在前面我们学习连通器时知道，连通器装同种液体且液体不流动时液面保持相平，说明连通器底部水的压强相等
如果使连通器中的水流动起来，会发生如下图中的实验现象
流体与流体压强

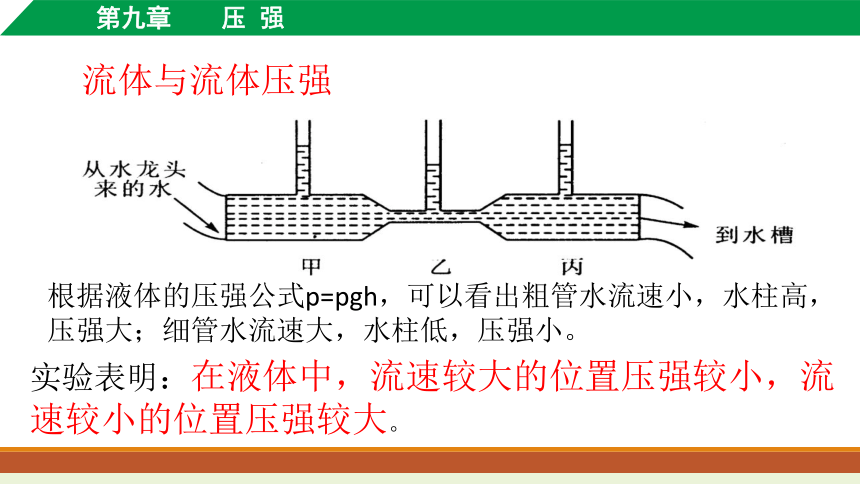

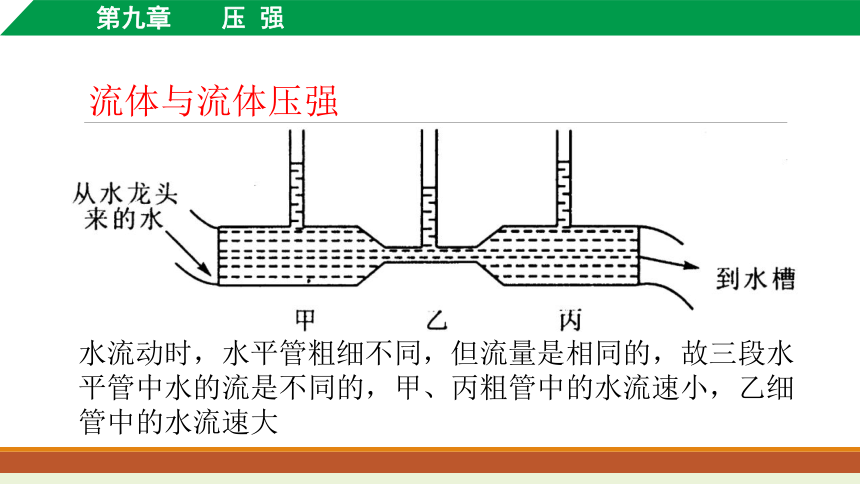

水流动时，水平管粗细不同，但流量是相同的，故三段水平管中水的流是不同的，甲、丙粗管中的水流速小，乙细管中的水流速大
流体与流体压强
根据液体的压强公式p=pgh，可以看出粗管水流速小，水柱高，压强大；细管水流速大，水柱低，压强小。
实验表明：在液体中，流速较大的位置压强较小，流速较小的位置压强较大。
流体与流体压强
2.气体
【做一做】
在离桌边2～3 cm的地方放一枚铝质硬币，在硬币前10cm处用直尺或钢笔等架起一个栏杆，高度约2 cm。
流体与流体压强
在硬币上方沿着与桌面平行的方向用力吹一口气，硬币就可能跳过栏杆
【想一想】是什么力使得硬币“跳”起来了？
流体与流体压强
在吹硬币实验中，硬币向上“跳”起，说明硬币受到向上的力变大了。
吹气前，硬币上、下表面受大气压强大小相等，根据F=PS可知，上、下两表面受到的压力也相等，硬币静止在桌面上。
流体与流体压强
当硬币上表面空气流速增大时，上、下两表面压强发生了改变，硬币向上跳起说明上表面压强减小使得压力减小，硬币受力不再平衡而“跳起”
流体与流体压强
【观察与实验】
[观察这两张纸怎样运动]
做法：
让两张纸固定在某处并自由下垂，在两张纸的中间向下吹气。观察这两张纸应该怎样运动？
流体与流体压强
现象：
当向两张纸中吹气时，纸内空气流速增大，内、外两侧受大气压强发生了变化，内侧压强减小压力也减小，所以两张纸会贴在一起。
流体与流体压强
通过上面的“想想做做”和“观察与实验”，可以得出，
结论：在气体中，流速越大的位置压强越小。
综合液体和气体压强与流速的关系，可以得出结论：
在流体中，流速越大的位置压强越小，流速越小的位置压强越大。
飞机的升力
1.飞机机翼的结构特点
几十吨重的飞机为什么能够腾空而起？先观察一下飞机机翼的形状
机翼
机翼模型
飞机的升力
飞机前进时，机翼与周围的空气发生相对运动，相当于气流迎面流过翼。
飞机起飞
飞机的升力
飞机机翼
飞机的升力
2.飞机的升力原理
气流被机翼分成上、下两部分，由于机翼横截面的形状上下不对称，机翼上方气流速度较大，它对机翼的压强较小；下方气流速度较小，它对机翼的压强大
飞机的升力
飞机升力图解
飞机的升力
机翼的上下表面产生了压强差，这就产生了向上的升力
飞机的升力
与飞机类似的高山滑雪运动员、自由翱翔的大雁等都是利用升力的例子.
滑雪运动员 大雁
飞机的升力
液体力学是力学的一个重要分支，应用非常广泛，飞机的机翼就是一个运用空气动力学的典型例子。
同学们你们想知道巨大的飞机是怎么平稳地在空中飞行的吗？
鸟儿的翅膀长成上面鼓，下面平的形状就象飞机的机翼！
飞机的升力
飞机飞行时，相对于飞机，空气在向后流动，流过机翼上面的空气要比下面的空气多走路程，所以上面的空气流速大，于是上面的空气对机翼的压强小于机翼下面，就产生了升力。
飞机的升力
飞机的升力
打出一记“香蕉球”
飞机的升力
运动员踢出的漂亮的“香蕉球”也是利用这一原理，由于球本身的旋转，造成周围的空气相对于球的运动速度不同，所以球受到的空气压力也不一样，这样球在运行的过程中就会划出一条诡异的曲线，让守门员捉摸不透。
应用实例
1.流体压强的利用
喷雾器就是利用气体流速大的地方压强小的原理工作的
应用实例
喷雾器的工作原理如下图：
把管A插在盛水的杯子中,另一根吸管B的管口贴靠在A管的上端。如果用力往B管中吹气时,A管口气体的流速大，压强小，杯中的水在大气压的作用下，被压出A管管口，水随着B管气流一起向外喷出。
应用实例
按压式喷雾器工作原理图
应用实例
草原犬鼠是大草原常见的小动物,它挖的有多个洞口,一些洞口比较平整,一些洞口则圆锥形土堆围成如下图所示形状,这样能使气流按
如图所示方向流动.
应用实例
当气流流过洞口时，圆锥形土堆围成洞口气体流速大，压强小，比较平整的洞口气体流速小压强大，因此，气流会从左边洞口流入，从右边洞口流出
应用实例
放风筝、滑翔伞都是利用了飞机的
升力原理实现起飞和降落的。
应用实例
乘地铁、高铁要站在1m安全线外，是为了防止因地铁、高铁开动时，周围安全距离内空气流速大，压强小容易造成事故
防止因流体压强造成伤害
安全距离外候车
应用实例
海上航行的舰队不能并行航行，是为了防止因轮船航行时，在一定距离内海水的流速大，压强小，船体的另一侧受水的压强较大，容易造成撞船事故。
海上舰队
应用实例
在有风的天气要将室内对面门窗关闭，是为防止“过堂风”对住房门、窗、衣柜等损坏。
