第4节 光的折射
第四章 光现象
导入新课
你见过下面的铅笔变折现象吗？你知道这是为什么吗？
导入新课
我们眼睛看到的水中鱼的位置准确么？

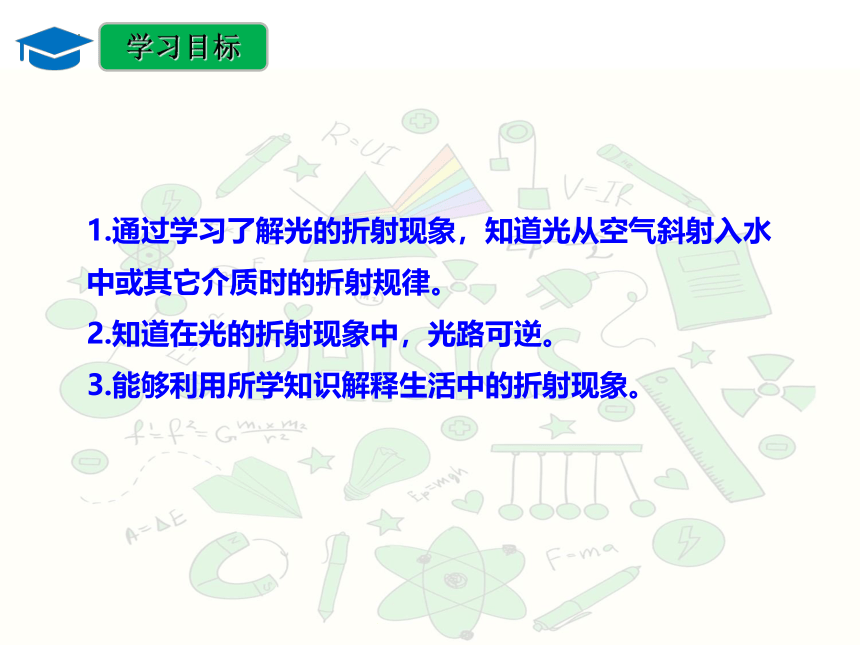

1.通过学习了解光的折射现象，知道光从空气斜射入水中或其它介质时的折射规律。
2.知道在光的折射现象中，光路可逆。
3.能够利用所学知识解释生活中的折射现象。
学习目标
讲授新知

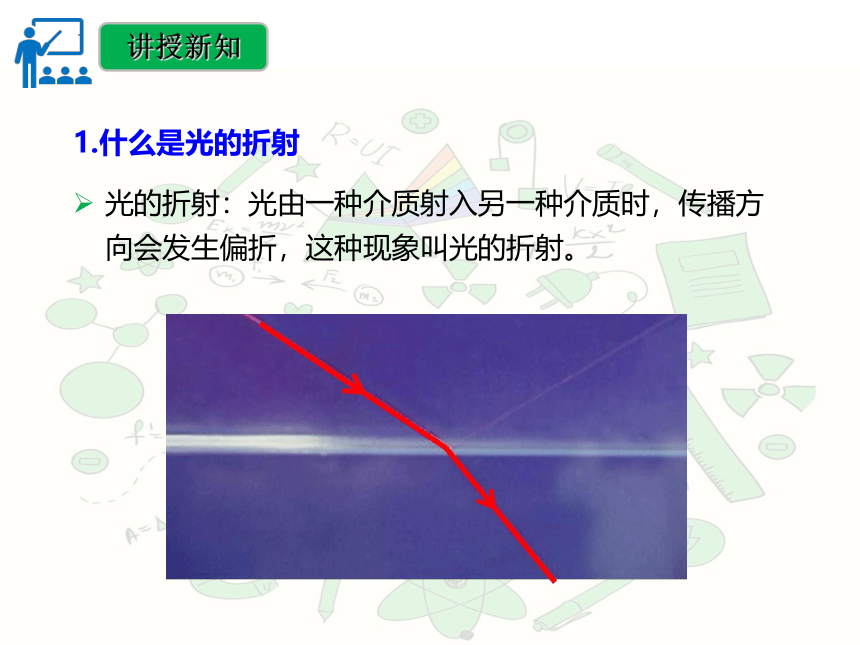

光的折射：光由一种介质射入另一种介质时，传播方向会发生偏折，这种现象叫光的折射。
讲授新知

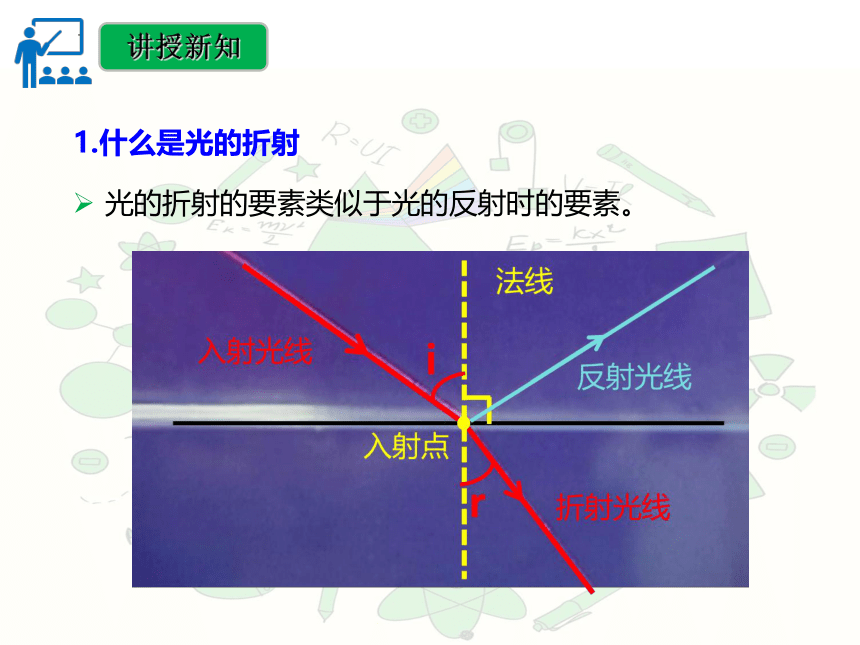

1.什么是光的折射
光的折射的要素类似于光的反射时的要素。
讲授新知
1.什么是光的折射

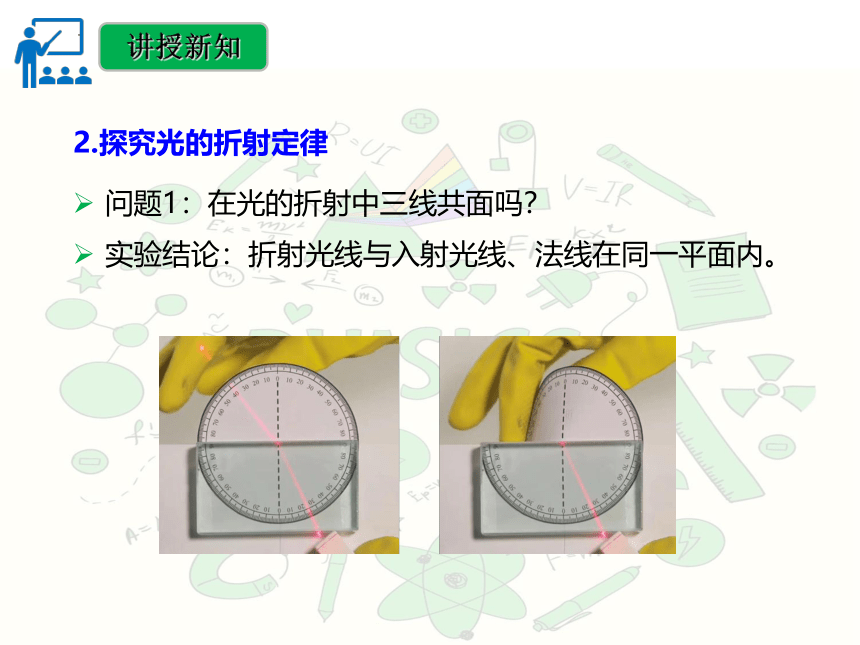

问题1：在光的折射中三线共面吗？
讲授新知
2.探究光的折射定律
实验结论：折射光线与入射光线、法线在同一平面内。

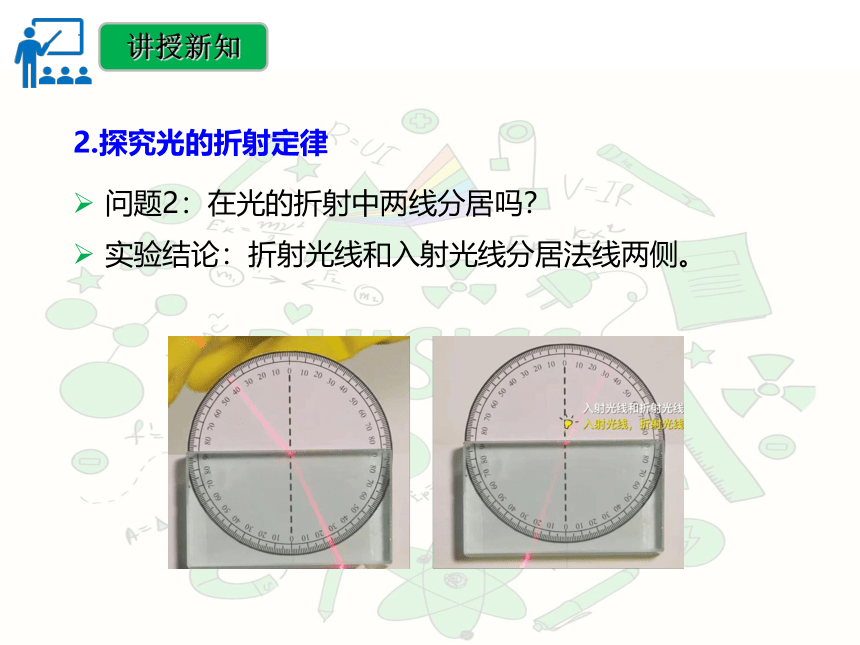

问题2：在光的折射中两线分居吗？
讲授新知
2.探究光的折射定律
实验结论：折射光线和入射光线分居法线两侧。
问题3：在光的折射中两角关系是怎样的？
讲授新知
2.探究光的折射定律
实验结论：空气中的角大；当入射角增大时，折射角也增大。
问题4：光线垂直入射时会怎样折射？
讲授新知
2.探究光的折射定律
实验结论：当光线垂直射向介质表面时，传播方向不改变。
问题5：光的折射光路可逆吗？
讲授新知
2.探究光的折射定律
实验结论：在折射时光路是可逆的。
总结出光的折射规律如下。
讲授新知
2.探究光的折射定律
（1）三线共面：反射光线与折射光线、法线在同一平面内。
（2）两线分居：折射光线与入射光线分居在法线的两侧。
（3）空气中的角大：当光线从空气斜射入其它介质时，折射光线靠近法线；当光从其它介质斜射入空气中时折射光线远离法线。
总结出光的折射规律如下。
讲授新知
2.探究光的折射定律
（4）伴随增大：当入射角增大时，折射角也增大。
（5）垂直不变：当光从空气垂直射入水中或其他介质中时，传播方向不变。
（6）光路可逆：在光的折射现象中，光路是可逆的。
总结出光的折射规律如下。
讲授新知
2.探究光的折射定律
（4）伴随增大：当入射角增大时，折射角也增大。
（5）垂直不变：当光从空气垂直射入水中或其他介质中时，传播方向不变。
（6）光路可逆：在光的折射现象中，光路是可逆的。
一般情况下，光的折射和反射是同时发生的。
讲授新知
3. 光的折射与反射的联系
一般情况下，光的折射和反射是同时发生的。
讲授新知
3. 光的折射与反射的联系
讲授新知
讲授新知
1.海市蜃楼
讲授新知
2.太阳光
太阳光经过大气层到达地球，光线发生了弯折，这也是折射造成的。
讲授新知
3.池水变浅
人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。
讲授新知
4.筷子弯折
筷子为什么会弯折？
讲授新知
5.水中看树
由于人眼的“视觉直进”的功能，觉得光线总是沿直线射入人眼的。进入眼睛的光线是A点发出的光线“拐弯”后进入人眼的，但眼睛觉得光线是从A1点射过来的。事实上并不存在发光的A1点，A1点是A点的虚像点。A1比A高，所以水中看到的树比实际位置要高
知识总结
学以致用
1.一束光从一种均匀介质射入另一种均匀介质中，入射光线与法线的夹角叫 入射角，折射光线与法线的夹角叫折射角。下列说法正确的是（ ）
A .折射角一定小于入射角
B .折射角一定大于入射角
C .折射角一定等于入射角
D .光可能沿直线传播
答案：D。
学以致用
2.在湖边看平静湖水中的“鱼在云中游”，则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像
答案：B。
