第3节 平面镜成像
第四章 光现象
导入新课
水上和水下的景物相印称，美轮美奂，是如何形成的呢？
导入新课
镜子里的像有什么特点呢？

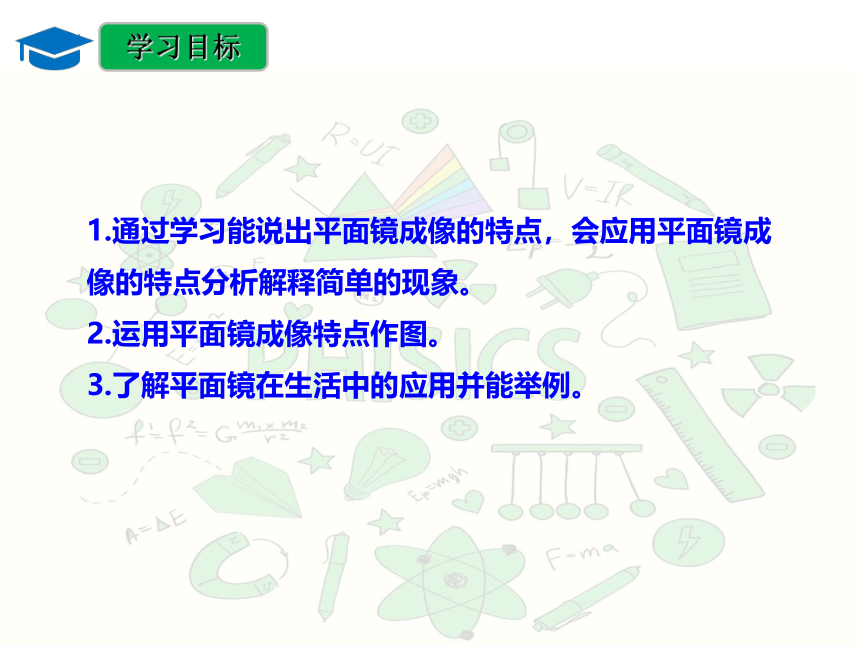

1.通过学习能说出平面镜成像的特点，会应用平面镜成像的特点分析解释简单的现象。
2.运用平面镜成像特点作图。
3.了解平面镜在生活中的应用并能举例。
学习目标
讲授新知
平面镜是表面平滑且能够反光的镜子。例如：光滑的瓷砖表面、练功房的镜子等。
讲授新知
1.什么是平面镜

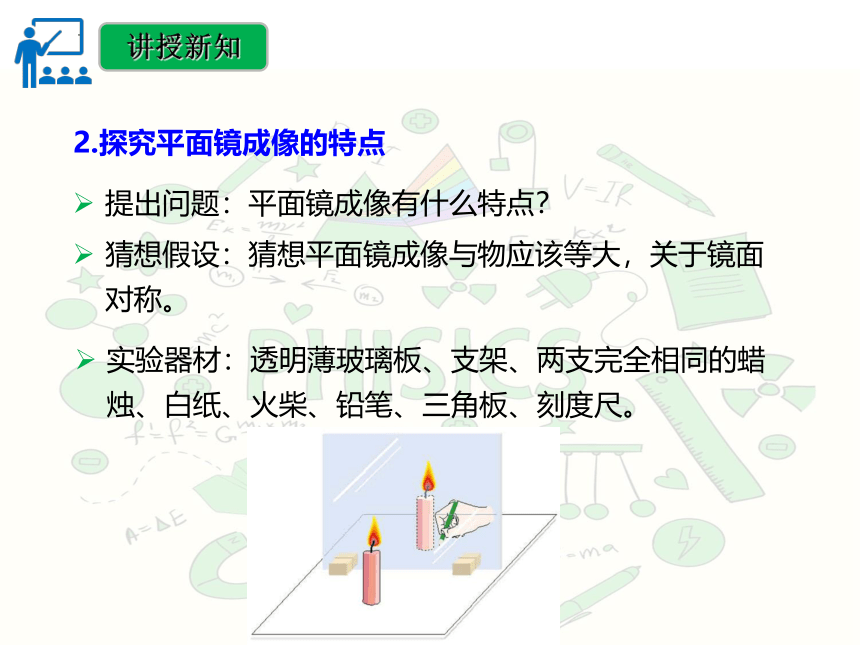

提出问题：平面镜成像有什么特点？
讲授新知
2.探究平面镜成像的特点
猜想假设：猜想平面镜成像与物应该等大，关于镜面对称。
实验器材：透明薄玻璃板、支架、两支完全相同的蜡烛、白纸、火柴、铅笔、三角板、刻度尺。
实验操作如下。
讲授新知
2.探究平面镜成像的特点

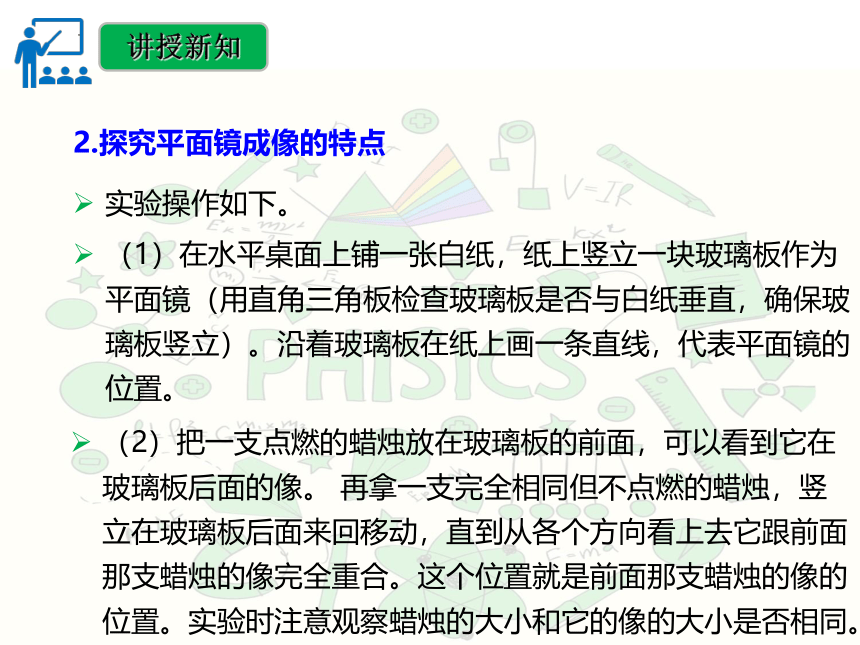

（1）在水平桌面上铺一张白纸，纸上竖立一块玻璃板作为平面镜（用直角三角板检查玻璃板是否与白纸垂直，确保玻璃板竖立）。沿着玻璃板在纸上画一条直线，代表平面镜的位置。
（2）把一支点燃的蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像。 再拿一支完全相同但不点燃的蜡烛，竖立在玻璃板后面来回移动，直到从各个方向看上去它跟前面那支蜡烛的像完全重合。这个位置就是前面那支蜡烛的像的位置。实验时注意观察蜡烛的大小和它的像的大小是否相同。
实验操作如下。
讲授新知
2.探究平面镜成像的特点

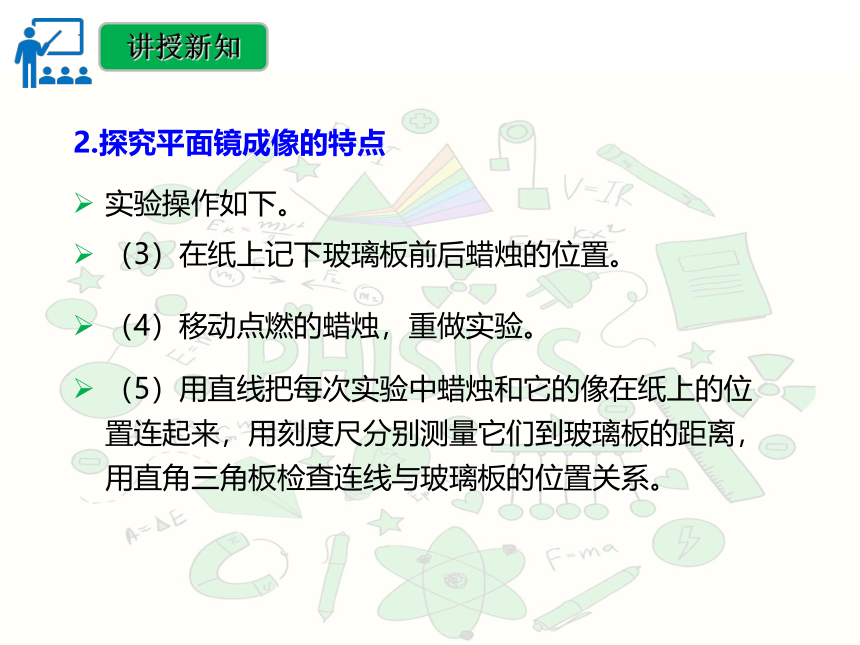

（3）在纸上记下玻璃板前后蜡烛的位置。
（4）移动点燃的蜡烛，重做实验。
（5）用直线把每次实验中蜡烛和它的像在纸上的位置连起来，用刻度尺分别测量它们到玻璃板的距离，用直角三角板检查连线与玻璃板的位置关系。

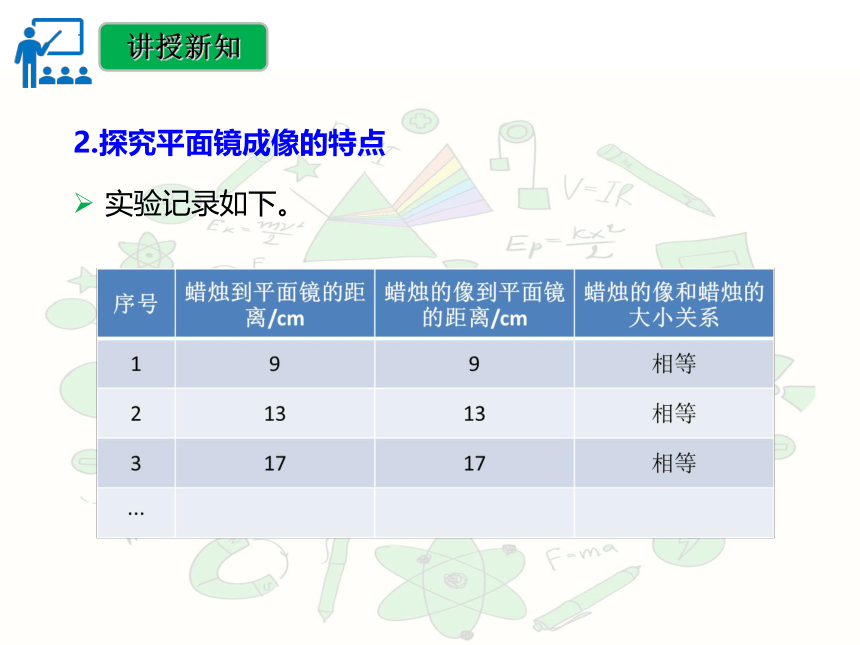

实验记录如下。
讲授新知
2.探究平面镜成像的特点

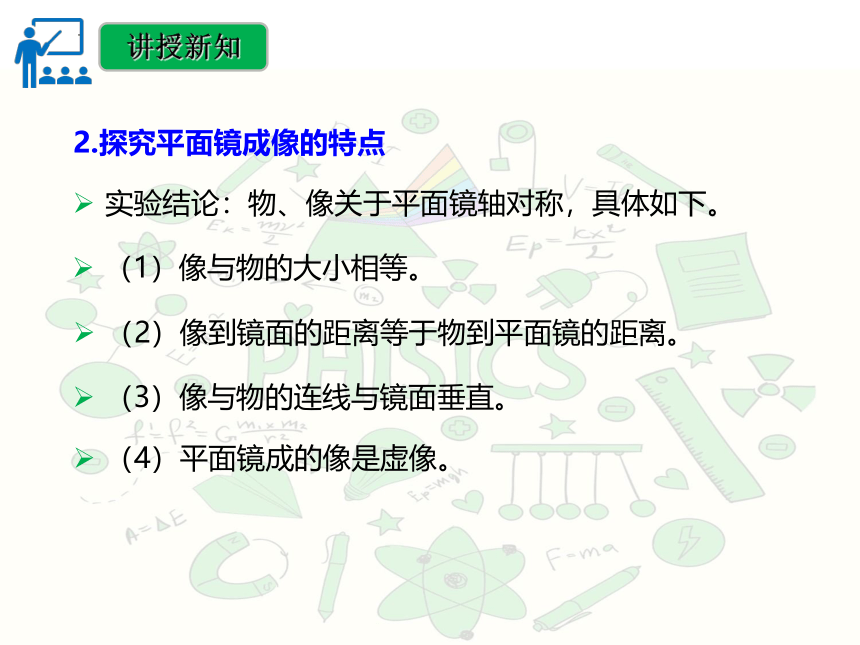

实验结论：物、像关于平面镜轴对称，具体如下。
讲授新知
2.探究平面镜成像的特点
（1）像与物的大小相等。
（2）像到镜面的距离等于物到平面镜的距离。
（3）像与物的连线与镜面垂直。
（4）平面镜成的像是虚像。
实验思考。
讲授新知
2.探究平面镜成像的特点

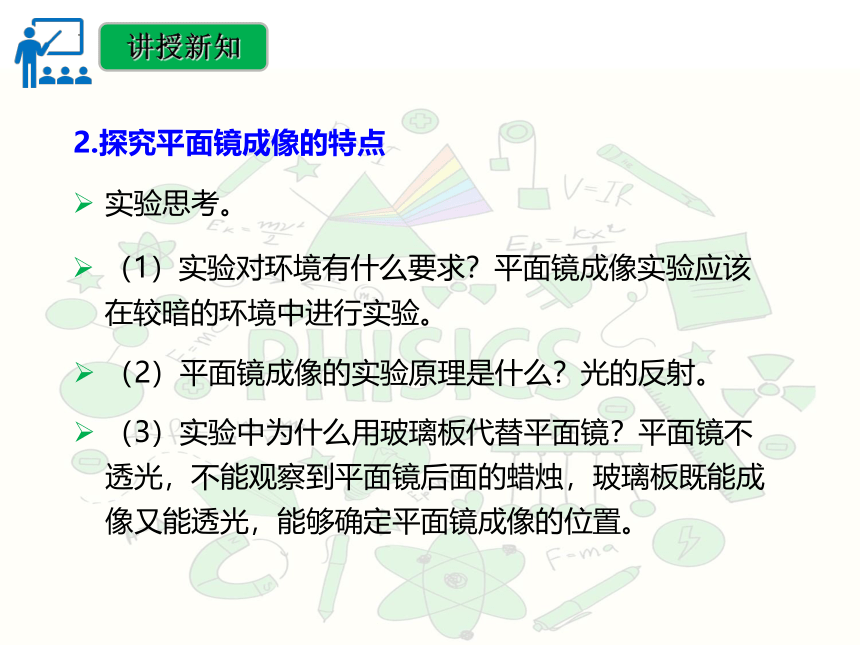

（1）实验对环境有什么要求？平面镜成像实验应该在较暗的环境中进行实验。
（2）平面镜成像的实验原理是什么？光的反射。
（3）实验中为什么用玻璃板代替平面镜？平面镜不透光，不能观察到平面镜后面的蜡烛，玻璃板既能成像又能透光，能够确定平面镜成像的位置。
实验思考。
讲授新知
2.探究平面镜成像的特点
（4）玻璃板应该选择薄的还是厚的？为什么？薄的，厚玻璃板成像时有重影，影响确定蜡烛像的位置。
（5）刻度尺的作用是什么？测量像和物体到平面镜的距离，比较像和物体到平面镜的距离是否相等。。
（6）直角三角板的作用是什么？检查玻璃板是否与白纸垂直，确保玻璃板处于竖直状态，探究像和物体的连线是否与平面镜垂直。
实验思考。
讲授新知
2.探究平面镜成像的特点
（7）是否可以用棋子代替蜡烛做实验？哪个更好？为什么？可以，但蜡烛效果更好，烛焰更明亮，成像清晰，实验效果更好，而且棋子不会变短。
（8）使用棋子完成实验，但是棋子成像太暗，你有什么好的办法？用手电筒照射玻璃板前的棋子。
（9）实验中为什么选用完全相同的两根蜡烛？应用了什么理方法？便于比较像物的大小关系，便于确定像的位置，等效替代法。
实验思考。
讲授新知
2.探究平面镜成像的特点
（10）当前面的蜡烛远离玻璃板后面的蜡烛该怎么移动？蜡烛的像是否变小了？应该远离玻璃板，蜡烛的像并未变小，与物体大小相等。
（11）重复多做几次实验的目的是什么？多次实验使实验结论更具有普遍性。
（12）若无论怎样移动玻璃板后的蜡烛都无法与蜡烛的像重合，可能的原因是什么可能玻璃板与白纸不垂直（玻璃板没有竖直放置），可能玻璃板太厚。
实验思考。
讲授新知
2.探究平面镜成像的特点
（13）像和物体到平面镜的距离不相等，可能的原因是什么？存在实验误差，或玻璃板太厚。
（14）使用方格纸比白纸更好，为什么？便于探究像和物体到平面镜的距离。
（15）用电子蜡烛替代蜡烛的优点是什么？环保、安全；亮度更高、成像明显；烛焰不摇晃、成像稳定；蜡烛不会变短，实验操作更加方便。
讲授新知
蜡烛发出的光，进入人眼，引起视觉，人看到蜡烛。
讲授新知
1.平面镜成像的原理
根据生活经验，人总是认为光是沿直线传播的。
平面镜成像是由光的反射现象形成的。每个物（发光或反光）点，都有其对应的虚像点，虚像用虚线。
讲授新知
1.平面镜成像的原理
平面镜成像的原因是光的反射。
讲授新知
1.平面镜成像的原理
前面所说的虚像：它不是由实际光线会聚而成，是由反射光线的反向延长线相交而形成。虚像是不能呈现在光屏上的。
讲授新知
平面镜成像作图如下。
讲授新知
1.平面镜成像的作图
MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
操作：作垂线，取等距离，画虚像。
讲授新知
平面镜成像应用如下。
讲授新知
1.平面镜的应用—成像
平面镜改变光路应用如下。
讲授新知
1.平面镜的应用—改变光路
凸面镜对光线有发散作用。利用凸面镜可以观察到更大的范围。例如：汽车观后镜、弯道观察镜等。
讲授新知
2.凸面镜
凹面镜对光线有会聚作用。可以把平行的光会聚在一点上，可以把焦点处发出的光变成平行光。例如：太阳灶、手电筒、探照灯等。
讲授新知
3.凹面镜
知识总结
学以致用
1.从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（ ）
A、7:25
B、6:35
C、5:25
D、4:35
答案：D。
学以致用
2.某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
答案：将AO1和BO2延长交于S1 ；过S1作镜子垂线，取相等距离找到S。再连接SO1和SO2,标上箭头。
