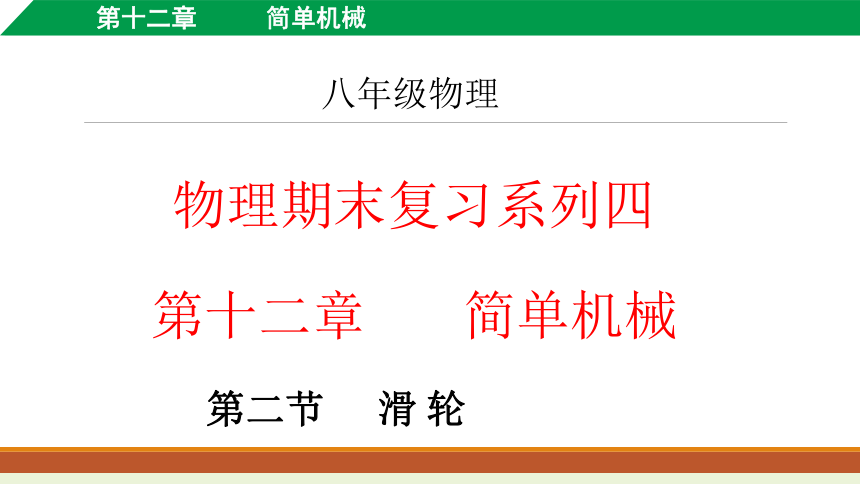

第二节 滑 轮
八年级物理
物理期末复习系列四
第十二章 简单机械

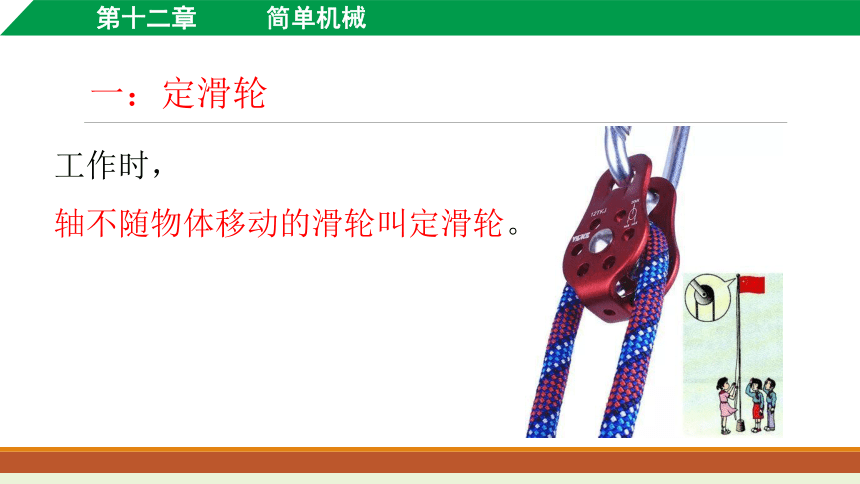

一：定滑轮
工作时，
轴不随物体移动的滑轮叫定滑轮。
一：定滑轮

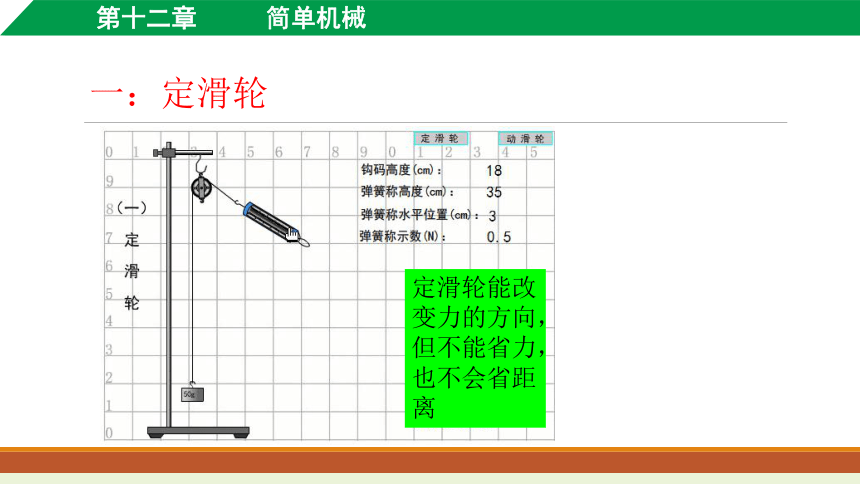

定滑轮能改变力的方向，但不能省力，也不会省距离

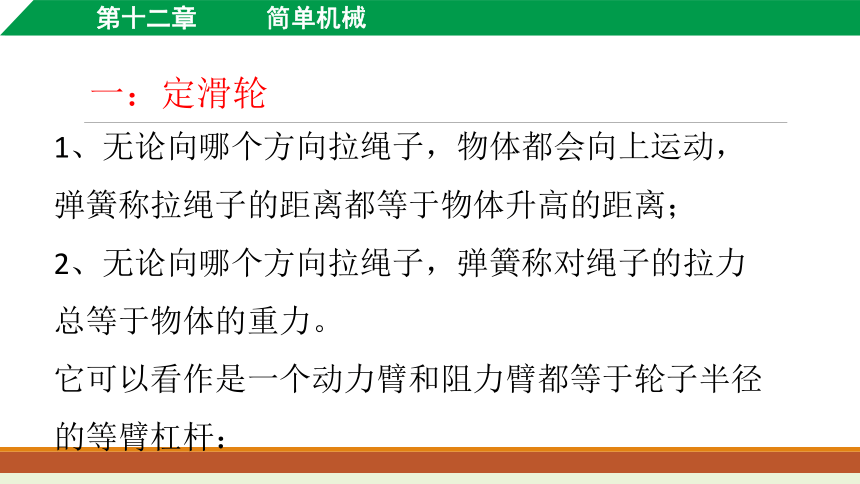

一：定滑轮
1、无论向哪个方向拉绳子，物体都会向上运动，弹簧称拉绳子的距离都等于物体升高的距离；
2、无论向哪个方向拉绳子，弹簧称对绳子的拉力总等于物体的重力。

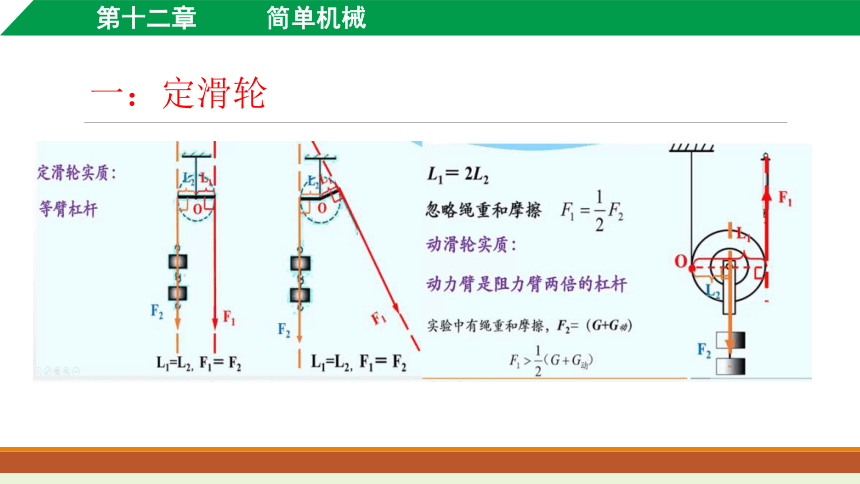

它可以看作是一个动力臂和阻力臂都等于轮子半径的等臂杠杆：
一：定滑轮

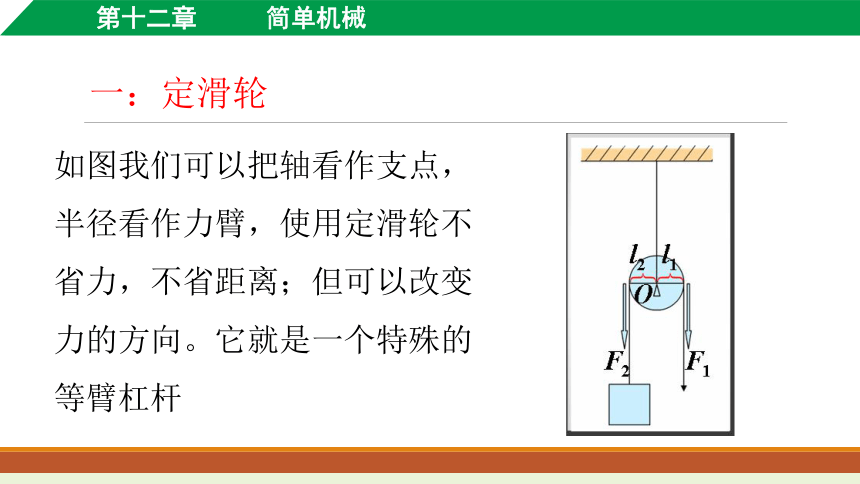

如图我们可以把轴看作支点，半径看作力臂，使用定滑轮不省力，不省距离；但可以改变力的方向。它就是一个特殊的等臂杠杆
一：定滑轮
一：定滑轮
典型例题：
定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
一：定滑轮
【解析】定滑轮的本质是一个等臂杠杆，如图所示：无论向哪个方向拉绳子，动力臂都等于轮子的半径，也就是说动力臂都不会改变。所以三个力大小相等。
【答案】D
知识点二：动滑轮
工作时，轴随着物体移动的滑轮叫动滑轮
生活中的动滑轮
知识点二：动滑轮
动滑轮不是为了改变力的方向，主要是能省力，但会费距离
知识点二：动滑轮
1、向上拉绳子，物体会向上运动，弹簧称拉绳子的距离都等于物体升高的距离的二倍；
2、竖直向上拉绳子，弹簧称对绳子的拉力总等于物体和滑轮总重力的一半；
3、如果拉力不是竖直的，随着偏离竖直方向的角度增大，拉力也会增大，这个牵涉到高中要学习的力的合成与分解问题；
知识点二：动滑轮
当拉力方向不偏离时，它可以看作是一个动力臂和阻力臂都等于轮子半径的等臂杠杆：
如图所示，动滑轮可以看作一个动力臂是阻力臂2倍的特殊的杠杆，使用动滑轮可以省力；但费距离，且不改变力的方向
知识点二：动滑轮
典型例题：
用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
知识点二：动滑轮
【解析】图甲是一个定滑轮，不省力也不费力，拉力F1等于物体受到的摩擦力f；图乙是一个动滑轮，省一半的力，F2=0.5f；图丙也是一个动滑轮，但是这样使用动滑轮不但不能省力，反而会费力，因为向左的力F3等于右边两个力的和。F3=2f
【答案】D
