2.2.1计算机系统的互联
教科版 必修二 第2单元：信息系统的集成
小吴同学需要把存在电脑中的表情包分享给小杨同学，需要如何实现？
新课导入
没网能发吗？？
输入您的标题

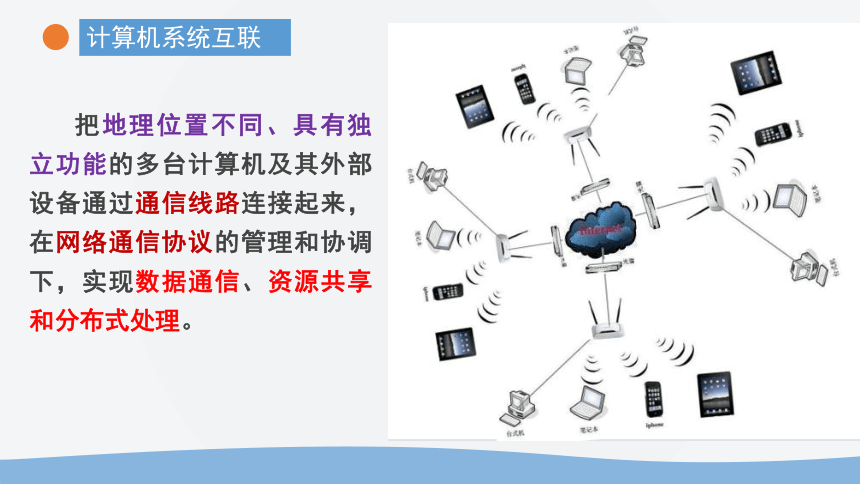

把地理位置不同、具有独立功能的多台计算机及其外部设备通过通信线路连接起来，在网络通信协议的管理和协调下，实现数据通信、资源共享和分布式处理。
计算机系统互联
双绞线
100米
同轴电缆
200米
光纤
5000米
Wi-Fi
移动数据
计算机网络的类型
有线网
无线网
按网络接入方式分:

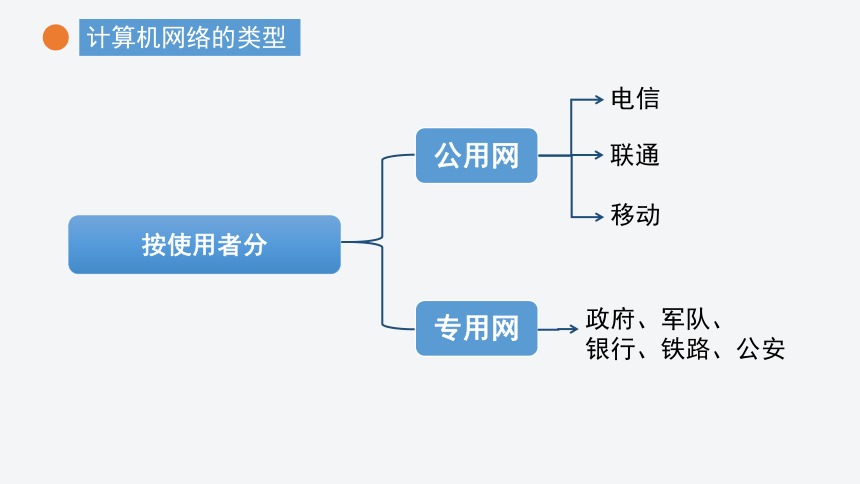

计算机网络的类型
按使用者分
公用网
专用网
电信
联通
移动
政府、军队、
银行、铁路、公安

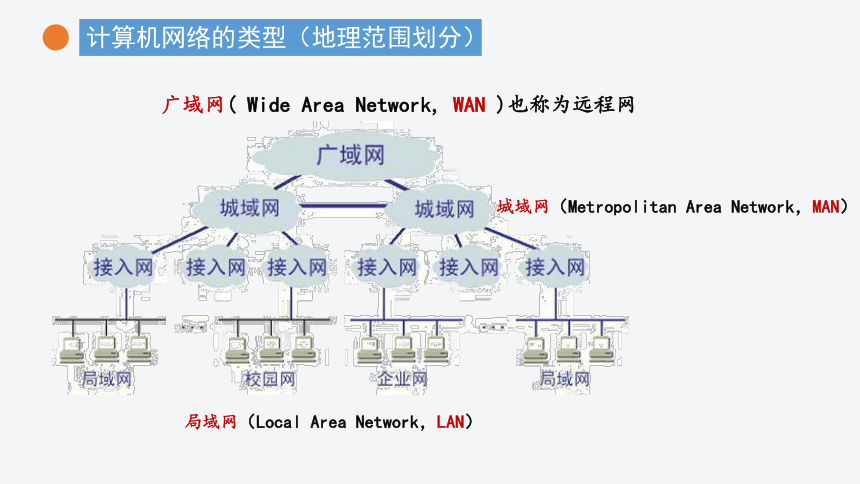

局域网（Local Area Network，LAN）
城域网（Metropolitan Area Network，MAN）
广域网( Wide Area Network, WAN )也称为远程网
计算机网络的类型（地理范围划分）

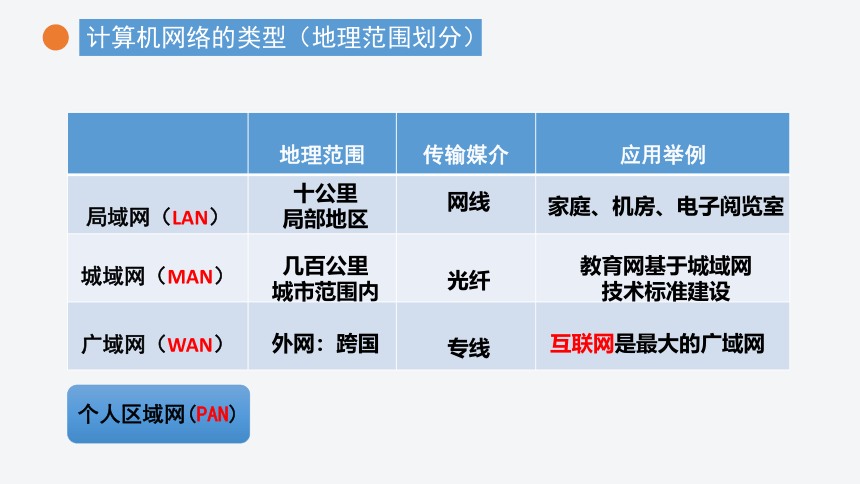

计算机网络的类型（地理范围划分）
地理范围 传输媒介
应用举例
局域网（LAN）
城域网（MAN）
广域网（WAN）
十公里
局部地区
几百公里
城市范围内
外网：跨国
网线
光纤
专线
家庭、机房、电子阅览室
教育网基于城域网
技术标准建设
互联网是最大的广域网
个人区域网(PAN)
计算机网络的拓扑类型（物理布局不同）
总线型
环型
星型
易于维修、易于管理，可靠性高
通过网卡接到总线上；
故障诊断较难
传输效率高、故障诊断难，不易扩展

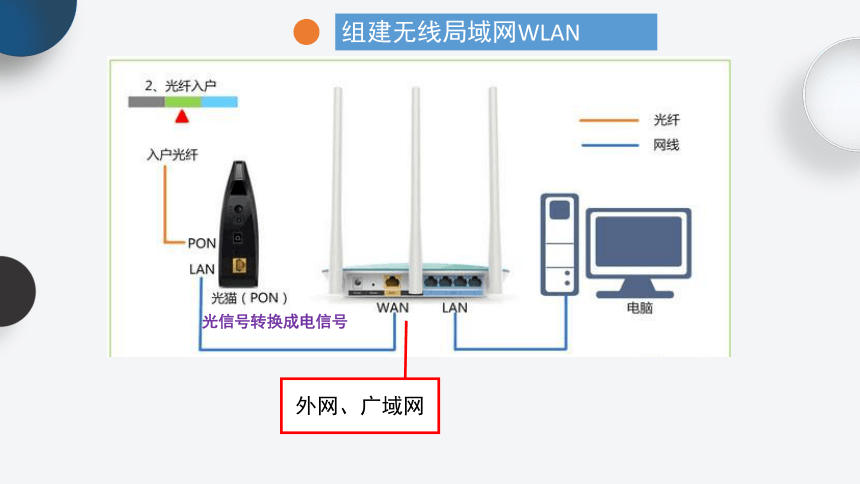

组建无线局域网WLAN
组建无线局域网WLAN
光信号转换成电信号

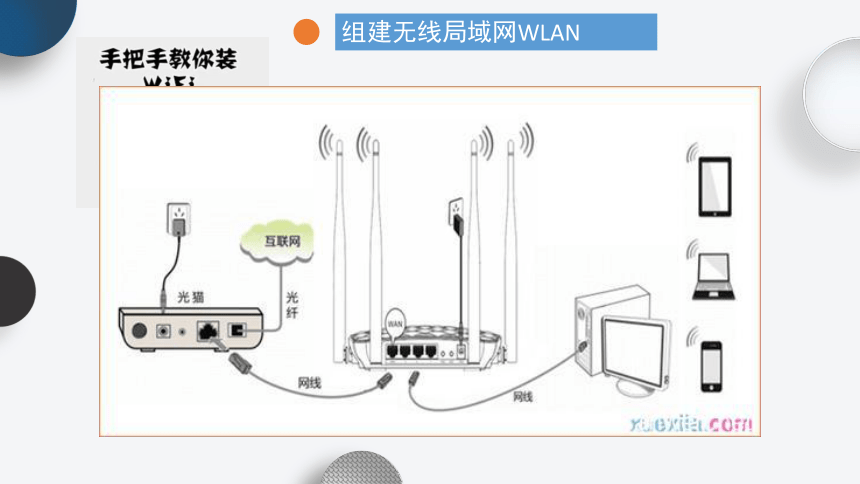

组建无线局域网WLAN
外网、广域网
光信号转换成电信号

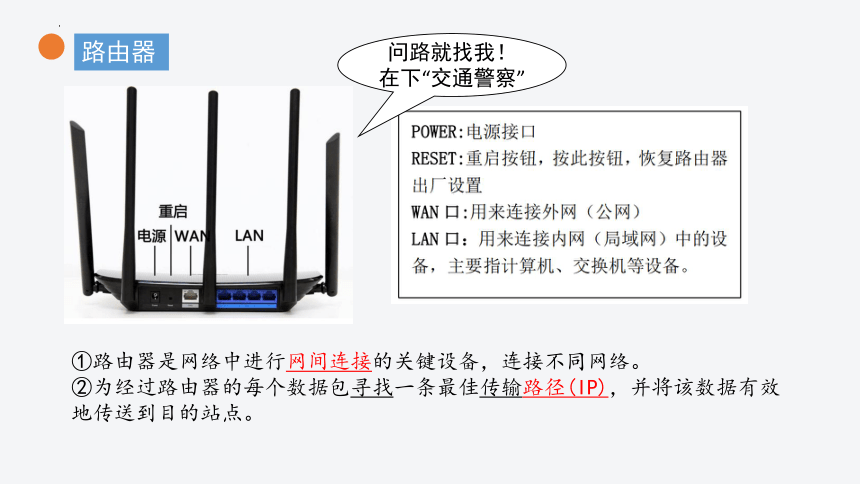

路由器
①路由器是网络中进行网间连接的关键设备，连接不同网络。
②为经过路由器的每个数据包寻找一条最佳传输路径(IP)，并将该数据有效地传送到目的站点。
问路就找我！在下“交通警察”
网卡
有线网卡
无线网卡
网卡芯片
网卡接口
网络适配器NIC，是连接计算机和传输介质的接口。
想上网？问问我同不同意
交换机（Switch）
我来帮你分忧解难，我端口多
我有个疑问！
①扩展端口、扩展传输距离
②交换机具备自动寻址能力（mac）和数据交换作用。
交换机
从源端口接收的信息经过内部处理后转发至指定端口。连接在同一个交换机上的各个设备处于同一个网络之中。
用网线等传输介质把这些网络设备连接起来，构成网络。
网络连接
一般路由器是默认开启用DHCP服务器，则设置计算机的IP地址为“自动获取IP地址”；
配置路由器
一、设置电脑IP地址
【网络和共享中心】--【更改适配器设置/管理网络连接】-【本地连接】-【属性】
若无线路由器不启用DHCP服务器，则设置计算机的IP地址与无线路由器的IP地址为同一网段。
例如：无线路由器的IP地址为192.168.1.1，则可以将计算机的IP地址设为192.168.1.2（最后一位可以是2-255）。
配置路由器
一、设置电脑IP地址
配置路由器
观察路由器参数,并记录型号及路由器的ip地址(或者管理页面)。
二、访问路由器：
在浏览器的地址栏中输入无线路由器的ip地址：tplogin.cn或http：//192.168.1.1,账户和密码默认：admin
三、设置路由器的网络参数。
三、设置路由器的网络参数。
根据设置向导一步一步设置，选择上网方式，通常ADSL用户（非对称数字用户）则选择第一项PPPoE。
PPPOE：宽带拨号上网，运营商给了一个用户名和密码，单机(以前没使用路由器的时候)使用Windows系统自带的宽带连接来拨打ISP接入号，连接到internet上。是当前最常见的接入方式。
静态IP地址：需要输入前端运营商提供的一个固定的IP地址、网关、DNS等等参数，在一些光纤线路上有应用。一般在公司和校园比较常见。
动态IP：电脑自动地获取IP、网关、DNS参数等，不需要用户在另外输入账号密码，在家庭、小区宽带、校园网、企业等环境中会有应用。 动态IP直接点"下一步"就行
无线网络安全设置
SSID即路由器的无线网络名称，可以自行设定，建议使用字母和数字组合的SSID。无线密码是连接无线网络时的身份凭证，设置后能保护路由器的无线安全，防止别人蹭网。设置自己的无线信号名称和密码，点击"下一步"
无线路由器的设置就大功告成。重新启动路由器即可上网。
如果需要再次修改路由器参数，必须重启路由器。恢复路由器出厂设置，长按“rest”5秒。
Wi-Fi 加密方式有“不加密”、“WPA2 PSK模式”和“WPA/WPA2 PSK混合模式”。
当设置为“不加密”时，连接路由器的 Wi-Fi 时无需输入密码，因此不太安全。
当设置为“WPA/WPA2PSK混合模式“时，终端用 WPA 或 WPA2 认证都可以连接路由器，兼容性更好。
“WPA2 PSK”的加密方式比混合模式更安全，但是只有用WPA2认证的终端才能正常连接，因此会有兼容性问题。建议您将路由器设置为“WPA/WPA2 PSK混合模式”
wi-fi 加密方式
Wi-Fi是属于什么传输信号（ ）
A.电脉冲信号 B.电磁波信号 C.光波信号 C.声波信号
B
无线局域网标准
无线局域网遵循IEEE 802. 11标准，该标准定义了如何使用免授权的工业、科学和医疗频段的射频（RF)作为无线链路，规定了发送及接收技术。
在国际上，参与制定无线局域网标准的组织主要有三个：ITU-R(管理RF频段的分配）、IEEE(规定如何调制射频来传送信息）、Wi-Fi联盟（确保不同供应商生产的设备可互操作）。
测测网速
办理wifi的时候，业务员会说带宽是100M/S
计算机网络的信号传输
以数字形式（0、1）传输信号
形式
连接在计算机网络的设备在数字信道上传送数据的速率，也称为数据率或比特率
速率
速率单位：比特每秒（b/s或bps）
表示网络通信线路传送数据的能力，在单位时间内从网络中的某一点到另一点所能通过的“最大数据量”
带宽
带宽单位：比特每秒（b/s或bps）
兆比特每秒
日常所说的网速为100M，实际意思是速率为100Mb/s
技术上的最大理论值，而不是所达到的实际值。因为宽带速率要受到很多因素（比如用户计算机性能、资源使用情况、网络高峰期、网站服务能力、信号衰耗、线路衰耗、距离远近等）的影响，所以实际值与技术上的最大理论值有偏差。
单位转换
信息技术中最基本的存储单元
二进制的一个0或一个1，叫做 1 bit，即 1 位= 1 bit
比特（bit或b）
b B KB MB GB TB PB
字节（B）
比特 字节 千字节 兆字节 吉字节 太字节 拍字节
÷8
÷1024
÷1024
÷1024
÷1024
÷1024
×1024
×1024
×1024
×1024
×1024
×8
=多少MB/s
小明需要下载一本难得的图书资源，现在的下载速率是7.34MB/s，请问相当于多少b/s？下载完成需要多长时间？
7.34MB/s=7.34*8Mb/s
检测题
无线局域网的优点与不足
优 点
无线局域网的优点与不足
不 足
2023
谢 谢
