高考物理天津卷3年（2021-2023）真题汇编-实验题
一、实验题

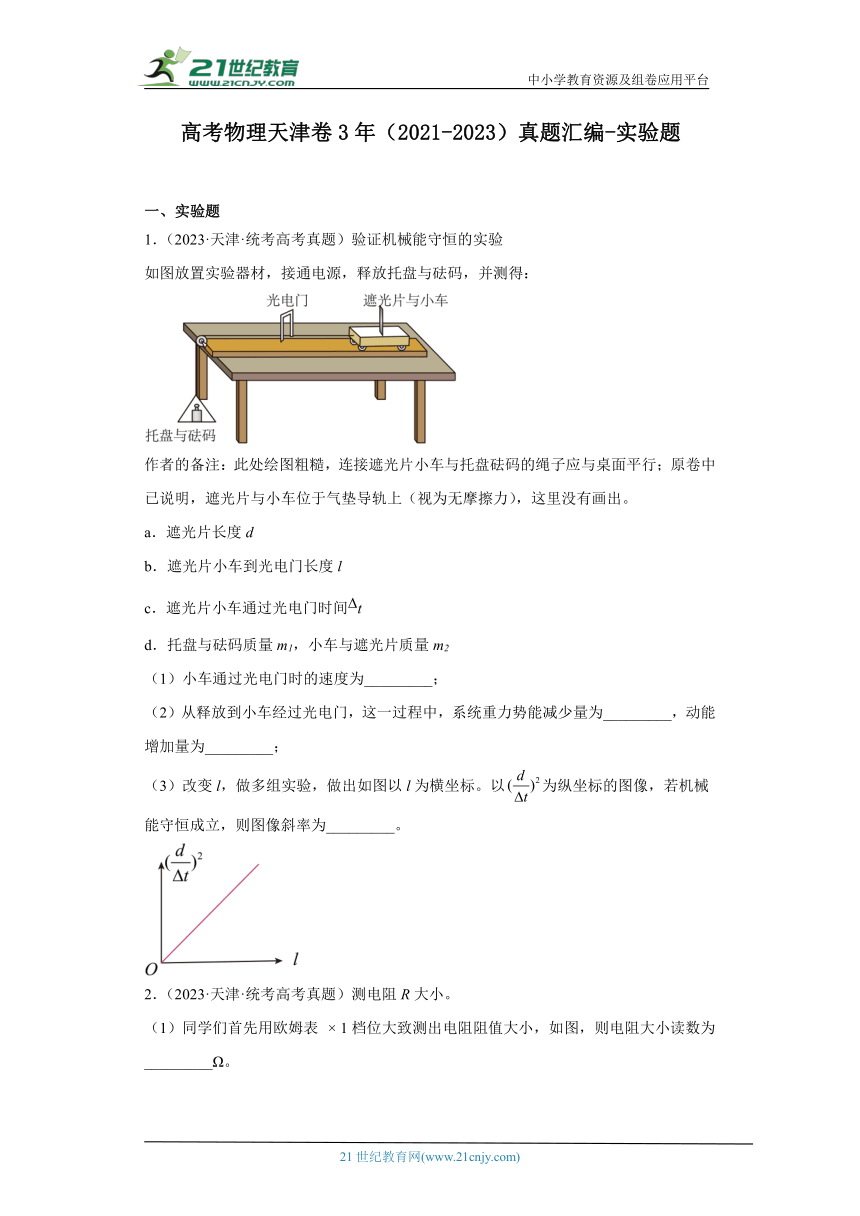

1．（2023·天津·统考高考真题）验证机械能守恒的实验
如图放置实验器材，接通电源，释放托盘与砝码，并测得：

作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力），这里没有画出。
a．遮光片长度d
b．遮光片小车到光电门长度l
c．遮光片小车通过光电门时间t
d．托盘与砝码质量m1，小车与遮光片质量m2
（1）小车通过光电门时的速度为_________；
（2）从释放到小车经过光电门，这一过程中，系统重力势能减少量为_________，动能增加量为_________；
（3）改变l，做多组实验，做出如图以l为横坐标。以为纵坐标的图像，若机械能守恒成立，则图像斜率为_________。

2．（2023·天津·统考高考真题）测电阻R大小。

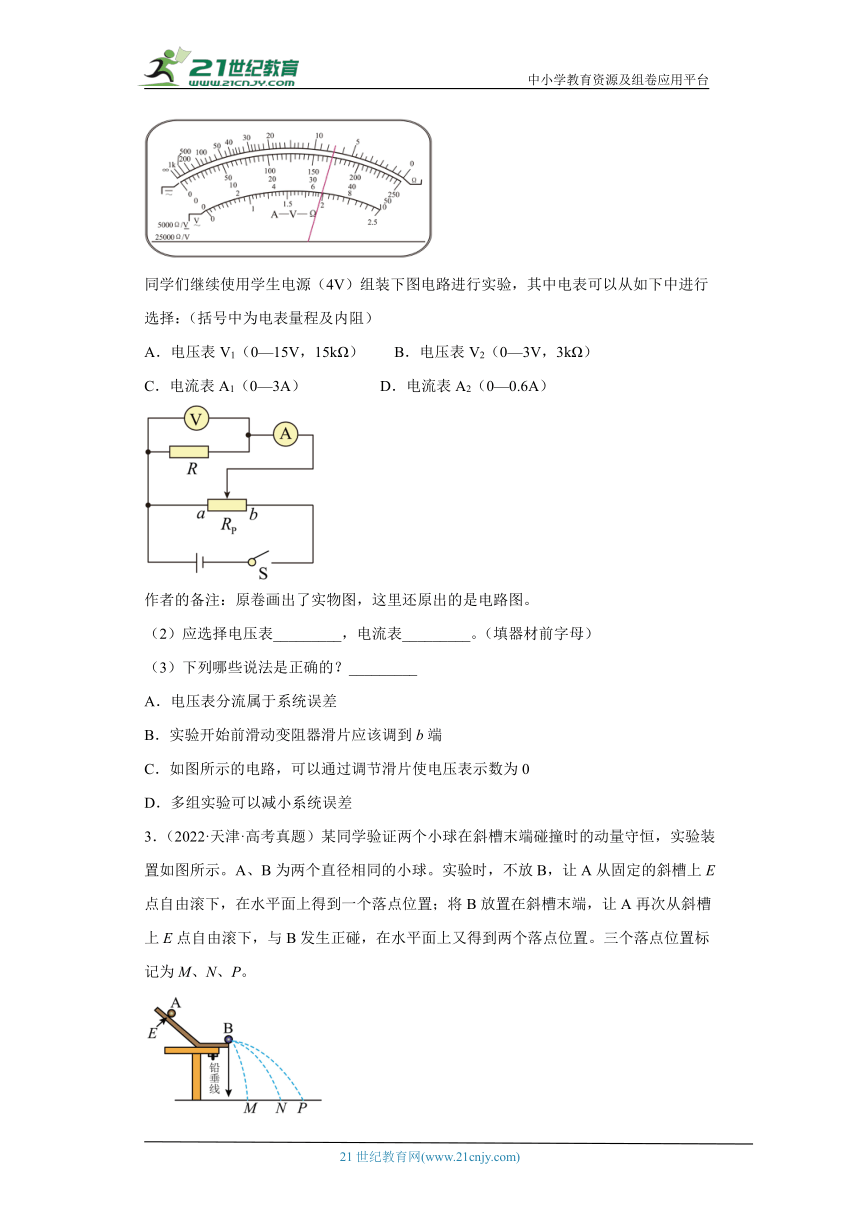

（1）同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。

同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电表量程及内阻）
A．电压表V1（0—15V，15kΩ） B．电压表V2（0—3V，3kΩ）
C．电流表A1（0—3A） D．电流表A2（0—0.6A）

作者的备注：原卷画出了实物图，这里还原出的是电路图。
（2）应选择电压表_________，电流表_________。（填器材前字母）
（3）下列哪些说法是正确的？_________
A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差
3．（2022·天津·高考真题）某同学验证两个小球在斜槽末端碰撞时的动量守恒，实验装置如图所示。A、B为两个直径相同的小球。实验时，不放B，让A从固定的斜槽上E点自由滚下，在水平面上得到一个落点位置；将B放置在斜槽末端，让A再次从斜槽上E点自由滚下，与B发生正碰，在水平面上又得到两个落点位置。三个落点位置标记为M、N、P。

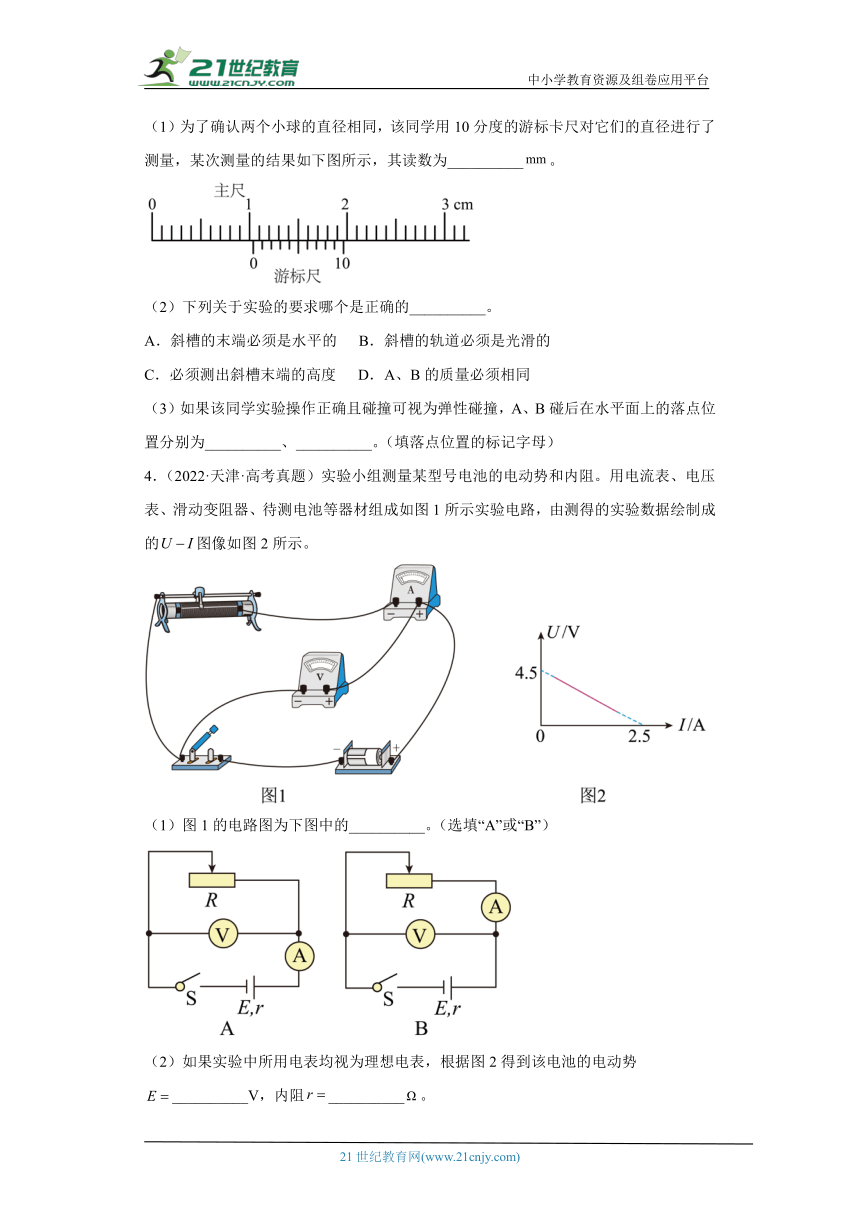

（1）为了确认两个小球的直径相同，该同学用10分度的游标卡尺对它们的直径进行了测量，某次测量的结果如下图所示，其读数为__________。
（2）下列关于实验的要求哪个是正确的__________。
A．斜槽的末端必须是水平的 B．斜槽的轨道必须是光滑的
C．必须测出斜槽末端的高度 D．A、B的质量必须相同
（3）如果该同学实验操作正确且碰撞可视为弹性碰撞，A、B碰后在水平面上的落点位置分别为__________、__________。（填落点位置的标记字母）
4．（2022·天津·高考真题）实验小组测量某型号电池的电动势和内阻。用电流表、电压表、滑动变阻器、待测电池等器材组成如图1所示实验电路，由测得的实验数据绘制成的图像如图2所示。
（1）图1的电路图为下图中的__________。（选填“A”或“B”）
（2）如果实验中所用电表均视为理想电表，根据图2得到该电池的电动势__________V，内阻__________。
（3）实验后进行反思，发现上述实验方案存在系统误差。若考虑到电表内阻的影响，对测得的实验数据进行修正，在图2中重新绘制图线，与原图线比较，新绘制的图线与横坐标轴交点的数值将__________，与纵坐标轴交点的数值将__________。（两空均选填“变大”“变小”或“不变”）
5．（2021·天津·高考真题）某实验小组利用手机的录像功能拍下小球在斜面上做匀加速直线运动的过程。为便于记录小球各个时刻在斜面上的位置，将录像中时间间隔为T的连续7幅画面合成到同一张图中，示意如图。依次测得小球各相邻位置间的距离为、、、、、。
①写出小球在位置1的速度表达式___________。
②要求充分利用测量数据，写出小球运动过程中的加速度表达式___________。
③在测量小球相邻位置间距时由于实验者读数产生的误差是___________误差。（填“偶然”或“系统”）

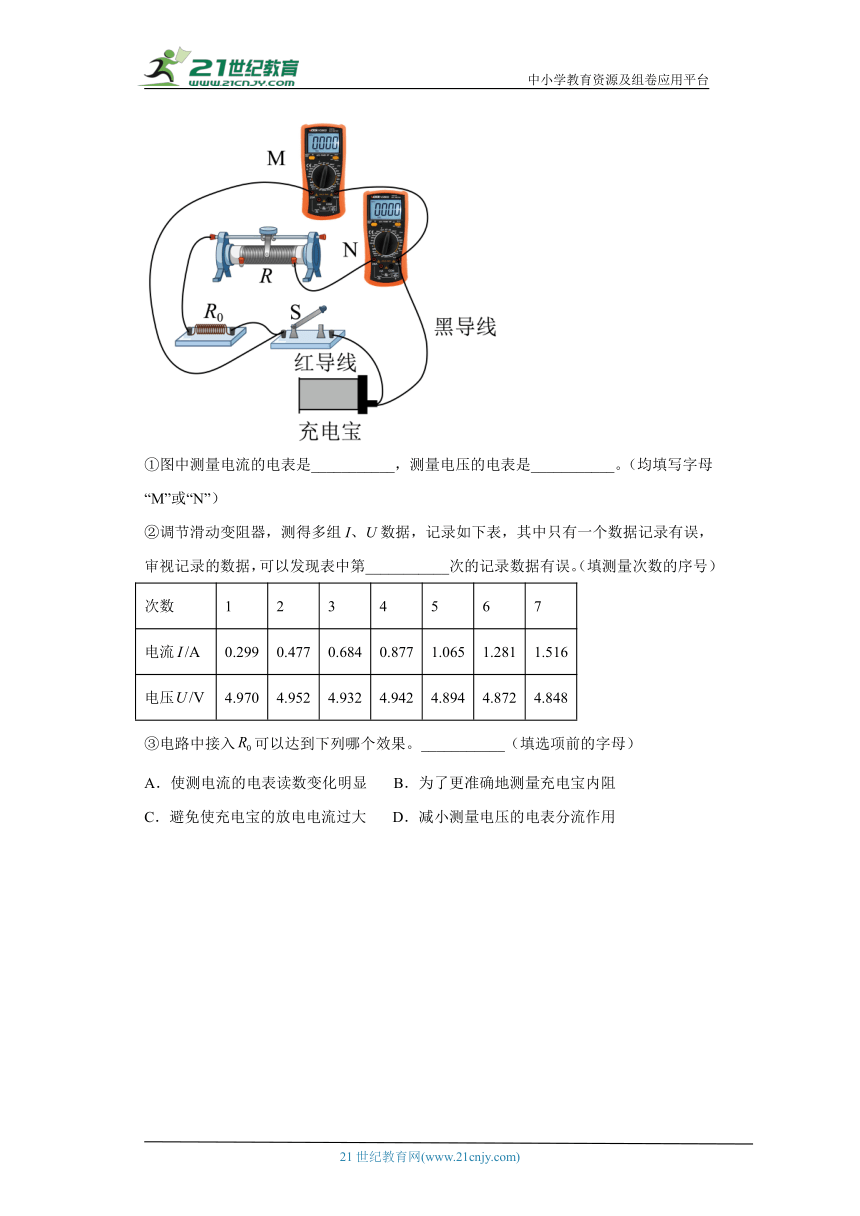

6．（2021·天津·高考真题）随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择。充电宝可以视为与电池一样的直流电源。一充电宝的电动势约为，内阻很小，最大放电电流为，某实验小组测定它的电动势和内阻。他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路。
①图中测量电流的电表是___________，测量电压的电表是___________。（均填写字母“M”或“N”）
②调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第___________次的记录数据有误。（填测量次数的序号）
次数 1 2 3 4 5 6 7
电流 0.299 0.477 0.684 0.877 1.065 1.281 1.516
电压 4.970 4.952 4.932 4.942 4.894 4.872 4.848
③电路中接入可以达到下列哪个效果。___________（填选项前的字母）
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
参考答案：
1． m1gl
【详解】（1）[1]小车通过光电门时的速度为
（2）[2]从释放到小车经过光电门，这一过程中，系统重力势能减少量为
Ep = m1gl
[3]从释放到小车经过光电门，这一过程中，系统动能增加量为
（3）[4]改变l，做多组实验，做出如图以l为横坐标。以为纵坐标的图像，若机械能守恒成立有
整理有
则图像斜率为。
2． 7 B D AC/CA
【详解】（1）[1]电阻大小读数为
7 × 1Ω = 7Ω
（2）[2]由于同学们使用学生电源（4V），则为减小误差电压表应选择V2。
故选B。
[3]整个回路中的最大电流约为
则电流表应选择A2。
故选D。
（3）[4]A．电压表分流属于系统误差，故A正确；
B．为保护电路，实验开始前滑动变阻器滑片应该调到a端，故B错误；
C．如图所示的电路为分压式电路，可以通过调节滑片使电压表示数为0，故C正确；
D．多组实验可以减小偶然误差，故D错误。
故选AC。
3． 10.5 A M P
【详解】（1）[1]观察主尺的单位为，读出主尺的读数是，游标尺上的第五条刻度线与主尺上的刻度线对齐，其读数为，结合主尺及游标尺的读数得到被测直径为
（2）[2]ABC．首先考查在实验的过程中，需要小球A两次沿斜槽滚到末端时的速度都水平且大小相同。实验时应使小球A每次都从同一位置由静止开始释放，并不需要斜槽的轨道光滑的条件，也不需要测出斜槽末端的高度，但是必须保证斜槽末端水平，故A正确，BC错误；
D．小球A与B发生正碰时，为使小球A在碰后不反弹，要求小球A的质量大于小球B的质量，故D错误。
故选A。
（3）[3][4]设A、B两球的质量分别为mA和mB，由（2）中分析知mA>mB；碰前A的速度v0；因为两个金属小球的碰撞视为弹性碰撞，则由动量守恒定律得
由机械能守恒定律得
解得
，
可见碰后小球A的速度小于小球B的速度，也小于碰前A的速度v0；所以小球A单独滚下落到水平面上的位置为N，A、B碰后在水平面上的落点位置分别为M、P。
4． B 4.5 1.8 不变 变大
【详解】（1）[1]通过观察实物图可知电压表接在电源两端，故电路图为B；
（2）[2][3]根据闭合电路欧姆定律
有
则图线在纵轴上的截距表示电池的电动势E，斜率是电池的内阻r，根据图像可知，纵轴截距为4.5，横轴截距为2.5，结合上述分析可知电池电动势；内阻
（3）[4][5]分析测量电路可知系统误差的来源是电压表的分流作用，使得电流表的示数小于流过电池的电流，考虑电压表内阻的影响，流过电压表的电流为
可知流过电池的电流为
，
因电压表内阻不变，随着电压值减小，电压表电流减小，当电压值趋于0时，I趋于，在图2中重新绘制的图线如图所示
故新绘制的图线与横坐标轴交点的数值将不变，与纵坐标轴交点的数值将变大。
5． 偶然
【详解】①[1]匀变速直线运动中，中间时刻速度等于平均速度，所以1位置的速度为
②[2]题中要求充分利用数据，利用逐差法求解加速度，则
解得加速度为
③[3]读数产生的误差是人为因素造成的，属于偶然误差。
【点睛】一般来说，偶然误差是主观因素引起的误差，比如读数错误，操作错误等；系统误差是客观因素造成的，比如测量工具本身的精确度不够，测量方法带来的不可避免的误差等。
6． N M 4 C
【详解】①[1]器件N串联在电路中，测量干路电流，所以N为电流表；
[2]器件M一端接在开关上，另一端接在充电宝的负极，闭合开关后相当于并联在电源两端，所以M为电压表，测量路端电压；
②[3]题中表格的电流不断增大，根据闭合电路欧姆定律可知路端电压不断减小，电压表的示数不断减小，所以第4次的记录数据有误；
③[4]因为充电宝的内阻很小，所以电阻串联在电路中，起保护电路的作用，避免使充电宝的放电电流过大损坏电路中的器件。
故选C。
