(共19张PPT)
第十六章 电压 电阻
第4节 变阻器
人教版 物理 九年级
目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价

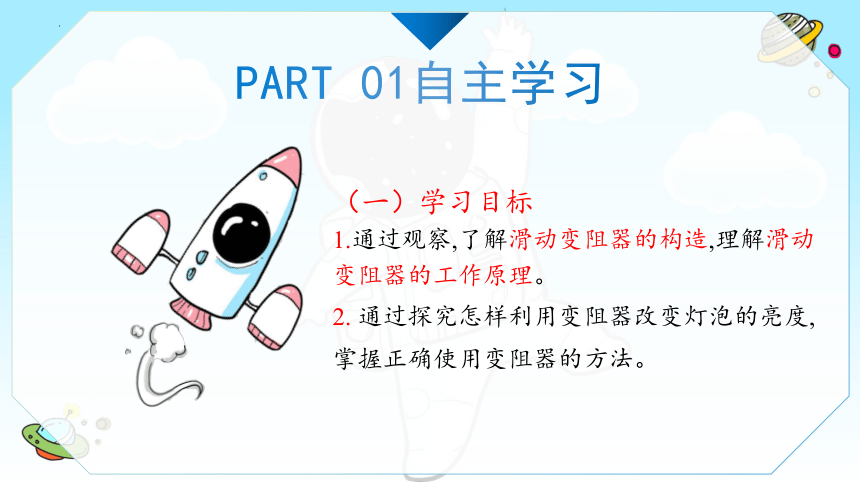

PART 01自主学习
（一）学习目标
1.通过观察,了解滑动变阻器的构造,理解滑动变阻器的工作原理。
2. 通过探究怎样利用变阻器改变灯泡的亮度,掌握正确使用变阻器的方法。
（二）自学检测
PART 01

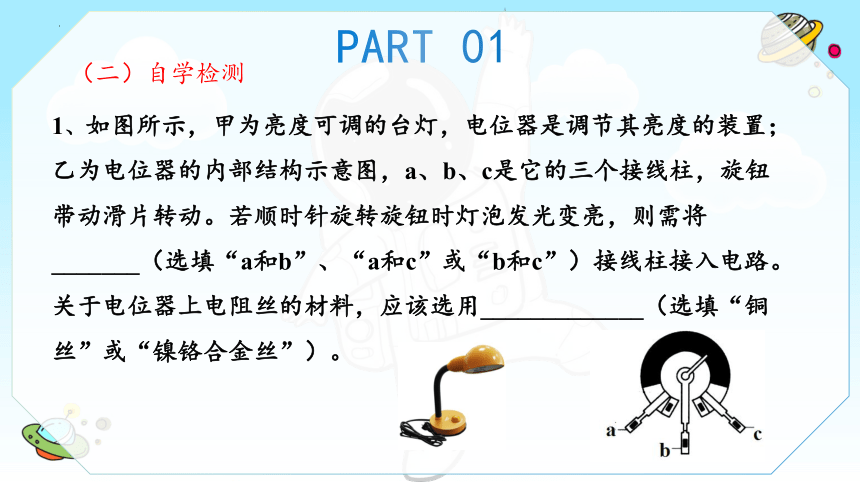

1、如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将_______（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用_____________（选填“铜丝”或“镍铬合金丝”）。
（二）自学检测
PART 01

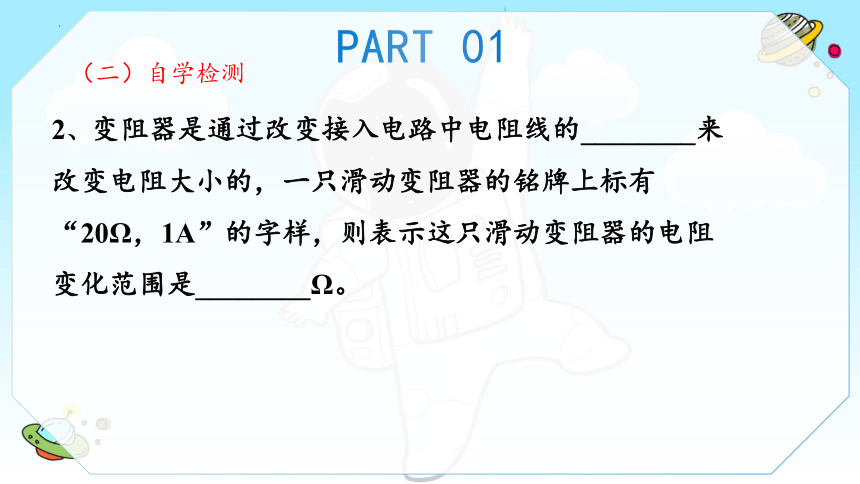

2、变阻器是通过改变接入电路中电阻线的________来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是________Ω。

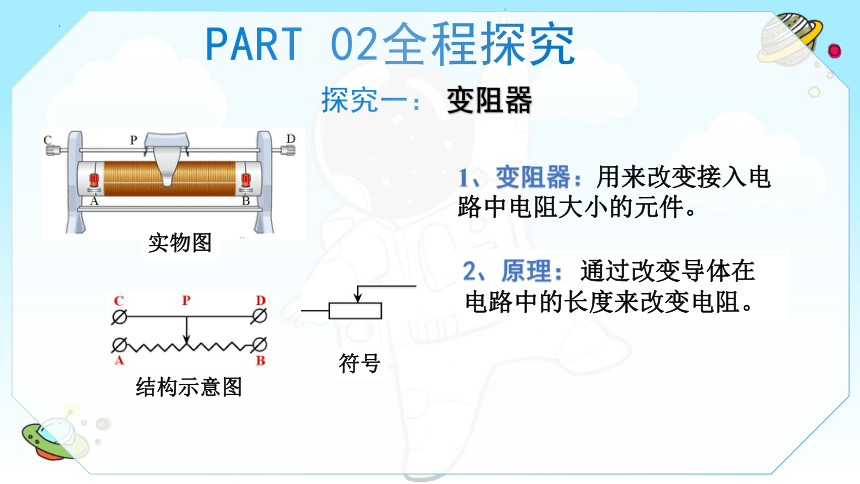

探究一： 变阻器
PART 02全程探究
2、原理：通过改变导体在电路中的长度来改变电阻。
1、变阻器：用来改变接入电路中电阻大小的元件。
结构示意图
实物图
符号
连入电路的接线柱 滑片向左滑 接入电路的阻值变化 灯的亮度变化
A、D
A、C B、D
B、C A、B
C、D RAP，变小
变亮
RBP，变大
变暗
RAB，不变
RCD，不变
不变

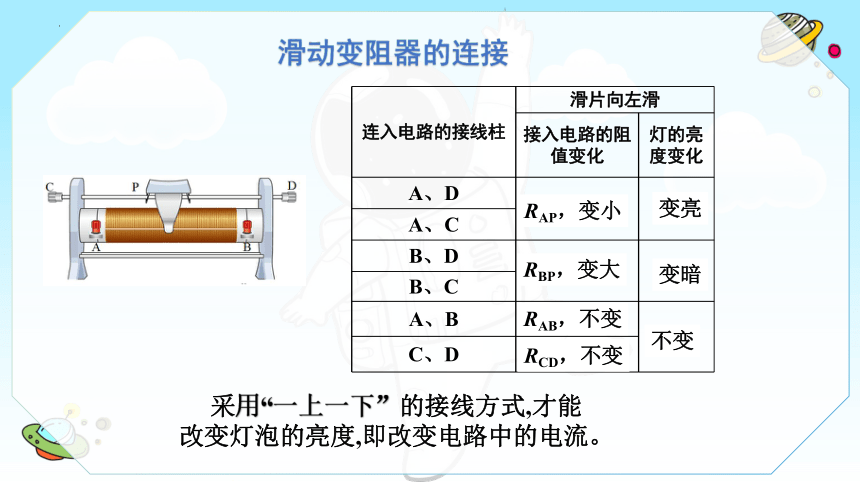

滑动变阻器的连接
采用“一上一下”的接线方式,才能改变灯泡的亮度,即改变电路中的电流。
知识点 1
探究二： 变阻器的应用
PART 02全程探究
滑动变阻器的作用：
①改变电路中的电流;
②改变部分电路两端的电压;
③保护电路。
电位器
各种电位器
电阻箱及内部结构
电阻箱及其应用
PART 03全员提高
（一）统一观点
PART 03全员提高
（二）课堂检测
1.如图所示的是滑动变阻器的示意图,下列说法错误的是(　　)
A.AB间是紧密缠绕在绝缘筒上的电阻丝,CD是导体棒
B.滑动变阻器最大电阻值决定于AB间电阻丝的长度、
材料和横截面积
C.滑动变阻器要串联接入电路
D.滑动变阻器的电阻丝可用铜线代替
PART 03全员提高
（二）课堂检测
2、如图所示,若滑动变阻器的滑片P向C端滑动时，小灯泡变亮，那么应将N接(　　)
A. B接线柱　　　　B. C接线柱
C. D接线柱 D. 以上都可以
PART 03全员提高
（二）课堂检测
3、 把滑动变阻器接入电路中，如图所示。要求滑片P向右移动时电压表的示数增大，则下列接法中正确的是（　　）
A．a接1，b接4
B．a接1，b接3
C．a接2，b接3
D．a接3，b接4
PART 03全员提高
（二）课堂检测
4. 在“改变小灯泡亮度”的实验中，滑动变阻器所起作用的说法不正确的是（　　）
A．改变电路中的电流
B．保护电路
C．改变被测小灯泡的电阻
D．改变被测小灯泡两端的电压
PART 03全员提高
（二）课堂检测
5. 如图所示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（ ）
A.甲和乙 B.丙和丁 C.甲和丙 D.甲和丁
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
PART 03全员提高
（二）课堂检测
6. 如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是
杠杆的一端，从油量表（由
电流表改装而成）指针所指
的刻度，就可以知道油箱内
油面的高度，当滑动变阻器
的金属杆上移时，油箱内油
面________，电路中的电流______。
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 04自我评价
谢谢大家！
