第十六章 电压 电阻
第2节 串、并联电路中电压的规律
人教版 物理 九年级
目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价
PART 01自主学习
（一）学习目标
1. 通过实验探究，总结出串、并联电路中的电压关系。
2. 会运用串、并联电路中的电压特点解决一些实际问题。
（二）自学检测
PART 01

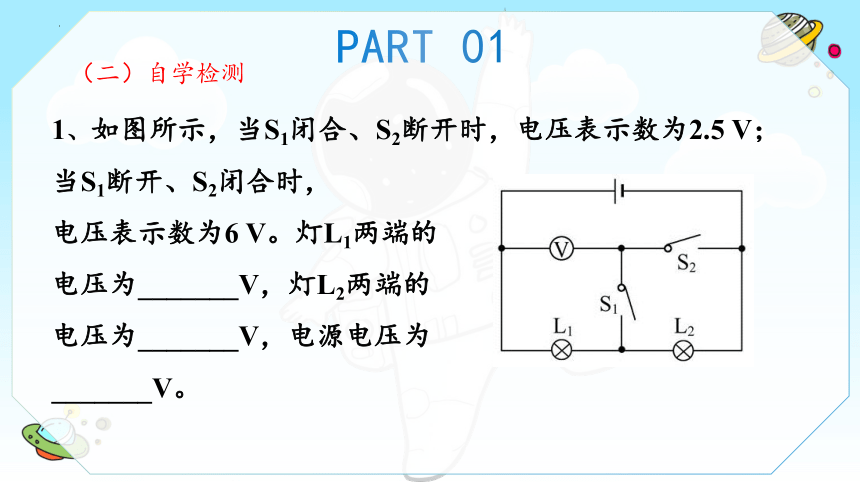

1、如图所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，
电压表示数为6 V。灯L1两端的
电压为_______V，灯L2两端的
电压为_______V，电源电压为
_______V。
（二）自学检测
PART 01
2、甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压________（选填“大于”“等于”或“小于”）乙灯两端的电压。若甲灯两端允许加的最大电压为6V，乙灯两端允许加的最大电压为7V，则电源电压不得超过________V。

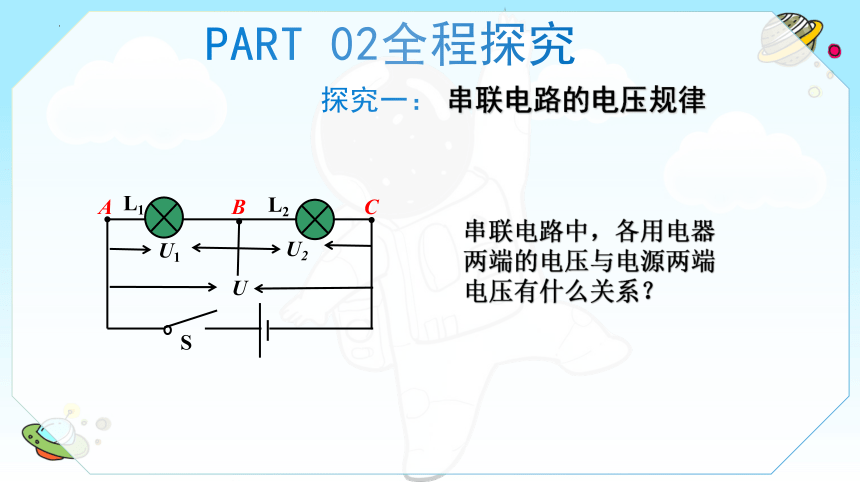

探究一： 串联电路的电压规律
PART 02全程探究
U1
U2
S
L2
L1
U
A
B
C
串联电路中，各用电器两端的电压与电源两端电压有什么关系？

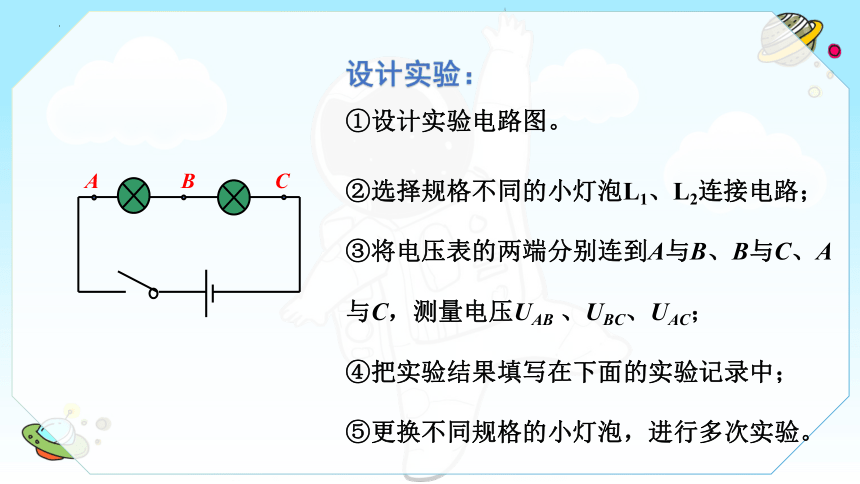

设计实验：
①设计实验电路图。
②选择规格不同的小灯泡L1、L2连接电路；
③将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB 、UBC、UAC；
④把实验结果填写在下面的实验记录中；
⑤更换不同规格的小灯泡，进行多次实验。
C
B
A
探究串联和并联电路电压的特点实验
次数 A、B间电压UAB/V B、C间电压UBC/V A、C间电压UAC/V
1
2
3

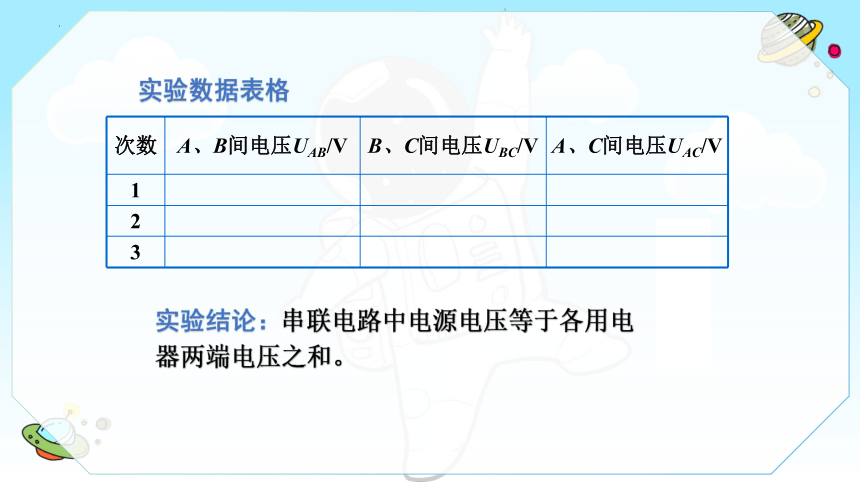

实验数据表格
实验结论：串联电路中电源电压等于各用电器两端电压之和。
知识点 1
探究二： 并联电路的电压规律
PART 02全程探究
并联电路中，各支路用电器两端的电压与电源两端电压的关系如何？
L1
L2
设计实验：
①设计实验电路图；
②按电路图连接电路；
③分别用电压表测出L1、L2和电源两端的电压U1 、U2、U；
④把实验结果填写在下面的实验记录中；
⑤更换不同规格的小灯泡，进行多次实验。
L1
L2
探究串、并联电路中电压的规律
次数 L1两端电压U1/V L2两端电压U2/V 电源两端电压U/V
1
2
3
实验数据表格
实验结论：并联电路中电源两端电压与各支路用电器两端的电压相等。
串联电路 并联电路
电压规律
表达式
串联电路中电源电压等于各用电器两端电压之和
并联电路中电源两端电压与各支路用电器两端的电压相等
U=U1+U2+……
U=U1=U2=……
PART 03全员提高
（一）统一观点
PART 03全员提高
（二）课堂检测
1.小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们 ( )
A. 只能各自独立工作，而不能同时工作
B. 只能同时工作，而不能各自独立工作
C. 工作时，两端的电压一定相等
D. 工作时，通过的电流一定相等
PART 03全员提高
（二）课堂检测
2、家中两盏照明灯都在工作，其中灯L1很亮，灯L2很暗，则此时两盏灯两端的电压关系为（　　）
A．L1的电压大 B．一样大
C．L2的电压大 D．无法确定
PART 03全员提高
（二）课堂检测
3、 如下图所示,电源由三节新干电池串联组成，开关闭合后，已知电压表V1的示
数为1.5V，则电压表V的示
数为______V, 电压表V2的
示数为_____V。
V1
V2
V
L1
L2
PART 03全员提高
（二）课堂检测
4. 如图所示,灯L1和L2是______联的，电压表测量的是灯_______两端的电压，若电源电压是8V,电压表的示数是3V,则灯L1两端的电
压是______V,灯L2两端的
电压是_______V。
L1
L2
V
S
PART 03全员提高
（二）课堂检测
5. 在探究“串联电路电压的规律”实验中：
(1)要用电压表测灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上划“×”，并用铅笔画线表示导线将电路连接正确。
(2)改正电路后，闭合开关。如图乙所示，电压表的示数为______V，若电源电压为3 V，则灯L1两端的电压是______V.
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 04自我评价
谢谢大家！
