高考物理湖北卷（6月）3年（2021-2023）真题汇编-实验题
一、实验题
1．（2023·湖北·统考高考真题）某同学利用测质量的小型家用电子秤，设计了测量木块和木板间动摩擦因数的实验。
如图（a）所示，木板和木块A放在水平桌面上，电子秤放在水平地面上，木块A和放在电子秤上的重物B通过跨过定滑轮的轻绳相连。调节滑轮，使其与木块A间的轻绳水平，与重物B间的轻绳竖直。在木块A上放置n（）个砝码（电子秤称得每个砝码的质量为），向左拉动木板的同时，记录电子秤的对应示数m。

（1）实验中，拉动木板时__________（填“必须”或“不必”）保持匀速。
（2）用和分别表示木块A和重物B的质量，则m和所满足的关系式为__________。
（3）根据测量数据在坐标纸上绘制出图像，如图（b）所示，可得木块A和木板间的动摩擦因数_________（保留2位有效数字）。
2．（2023·湖北·统考高考真题）某实验小组为测量干电池的电动势和内阻，设计了如图（a）所示电路，所用器材如下：
电压表（量程，内阻很大）；
电流表（量程）；
电阻箱（阻值）；
干电池一节、开关一个和导线若干。

（1）根据图（a），完成图（b）中的实物图连线__________。
（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的图像如图（c）所示，则干电池的电动势为__________V（保留3位有效数字）、内阻为__________（保留2位有效数字）。

（3）该小组根据记录数据进一步探究，作出图像如图（d）所示。利用图（d）中图像的纵轴截距，结合（2）问得到的电动势与内阻，还可以求出电流表内阻为__________（保留2位有效数字）。
（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________（填“偏大”或“偏小”）。

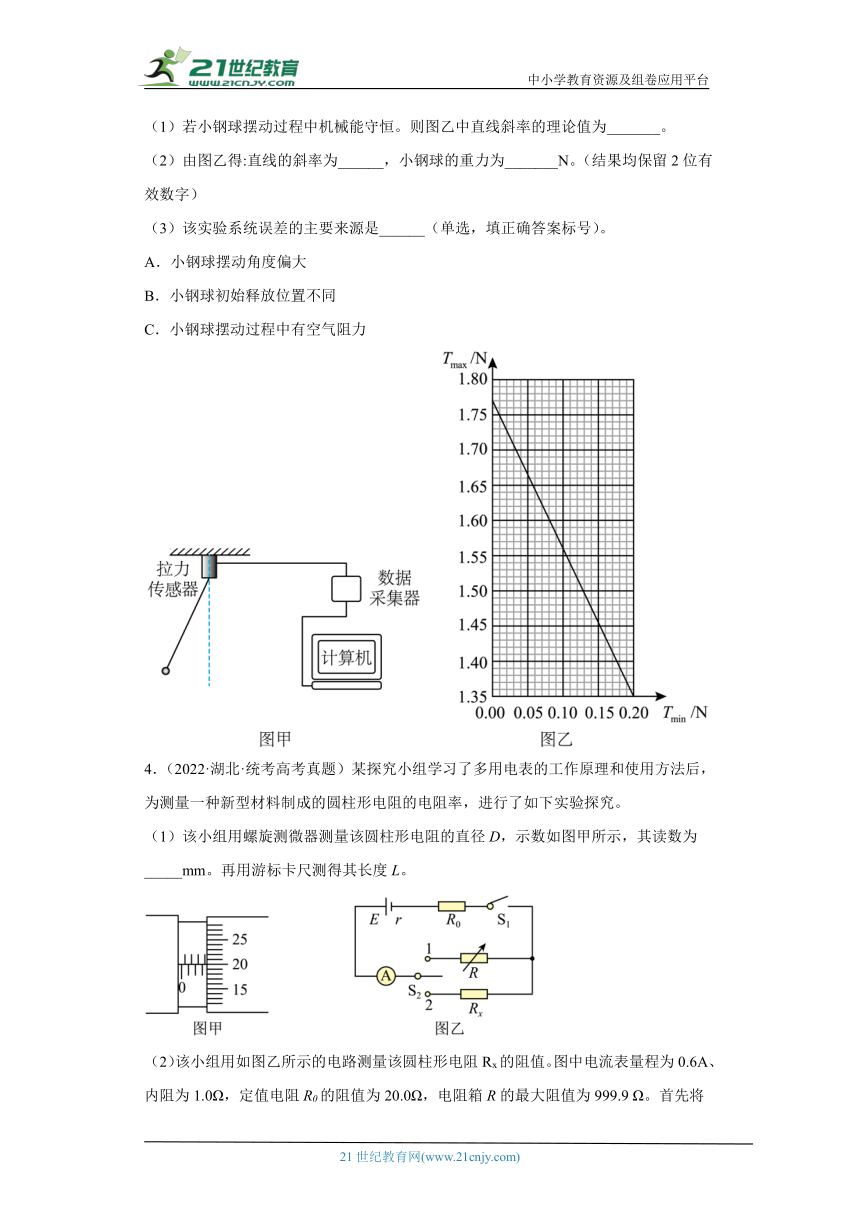

3．（2022·湖北·统考高考真题）某同学设计了一个用拉力传感器验证机械能守恒定律的实验。一根轻绳一端连接固定的拉力传感器，另一端连接小钢球，如图甲所示。拉起小钢球至某一位置由静止释放，使小钢球在竖直平面内摆动，记录钢球摆动过程中拉力传感器示数的最大值和最小值。改变小钢球的初始释放位置，重复上述过程。根据测量数据在直角坐标系中绘制的图像是一条直线，如图乙所示。
（1）若小钢球摆动过程中机械能守恒。则图乙中直线斜率的理论值为_______。
（2）由图乙得:直线的斜率为______，小钢球的重力为_______N。（结果均保留2位有效数字）
（3）该实验系统误差的主要来源是______（单选，填正确答案标号）。
A．小钢球摆动角度偏大
B．小钢球初始释放位置不同
C．小钢球摆动过程中有空气阻力
4．（2022·湖北·统考高考真题）某探究小组学习了多用电表的工作原理和使用方法后，为测量一种新型材料制成的圆柱形电阻的电阻率，进行了如下实验探究。
（1）该小组用螺旋测微器测量该圆柱形电阻的直径D，示数如图甲所示，其读数为_____mm。再用游标卡尺测得其长度L。

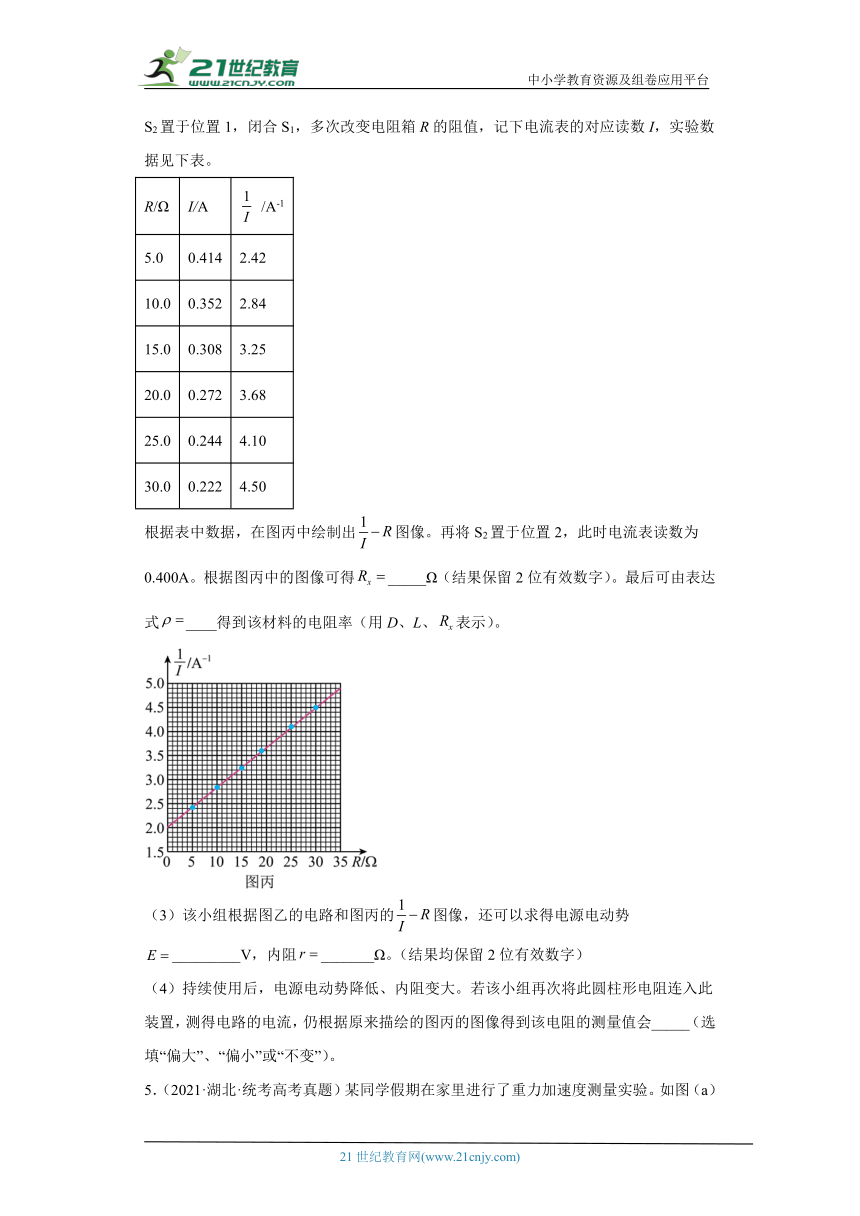

（2）该小组用如图乙所示的电路测量该圆柱形电阻Rx的阻值。图中电流表量程为0.6A、内阻为1.0Ω，定值电阻R0的阻值为20.0Ω，电阻箱R的最大阻值为999.9 Ω。首先将S2置于位置1，闭合S1，多次改变电阻箱R的阻值，记下电流表的对应读数I，实验数据见下表。
R/Ω I/A /A-1
5.0 0.414 2.42
10.0 0.352 2.84
15.0 0.308 3.25
20.0 0.272 3.68
25.0 0.244 4.10
30.0 0.222 4.50
根据表中数据，在图丙中绘制出图像。再将S2置于位置2，此时电流表读数为0.400A。根据图丙中的图像可得_____Ω（结果保留2位有效数字）。最后可由表达式____得到该材料的电阻率（用D、L、表示）。
（3）该小组根据图乙的电路和图丙的图像，还可以求得电源电动势_________V，内阻_______Ω。（结果均保留2位有效数字）
（4）持续使用后，电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此装置，测得电路的电流，仍根据原来描绘的图丙的图像得到该电阻的测量值会_____（选填“偏大”、“偏小”或“不变”）。

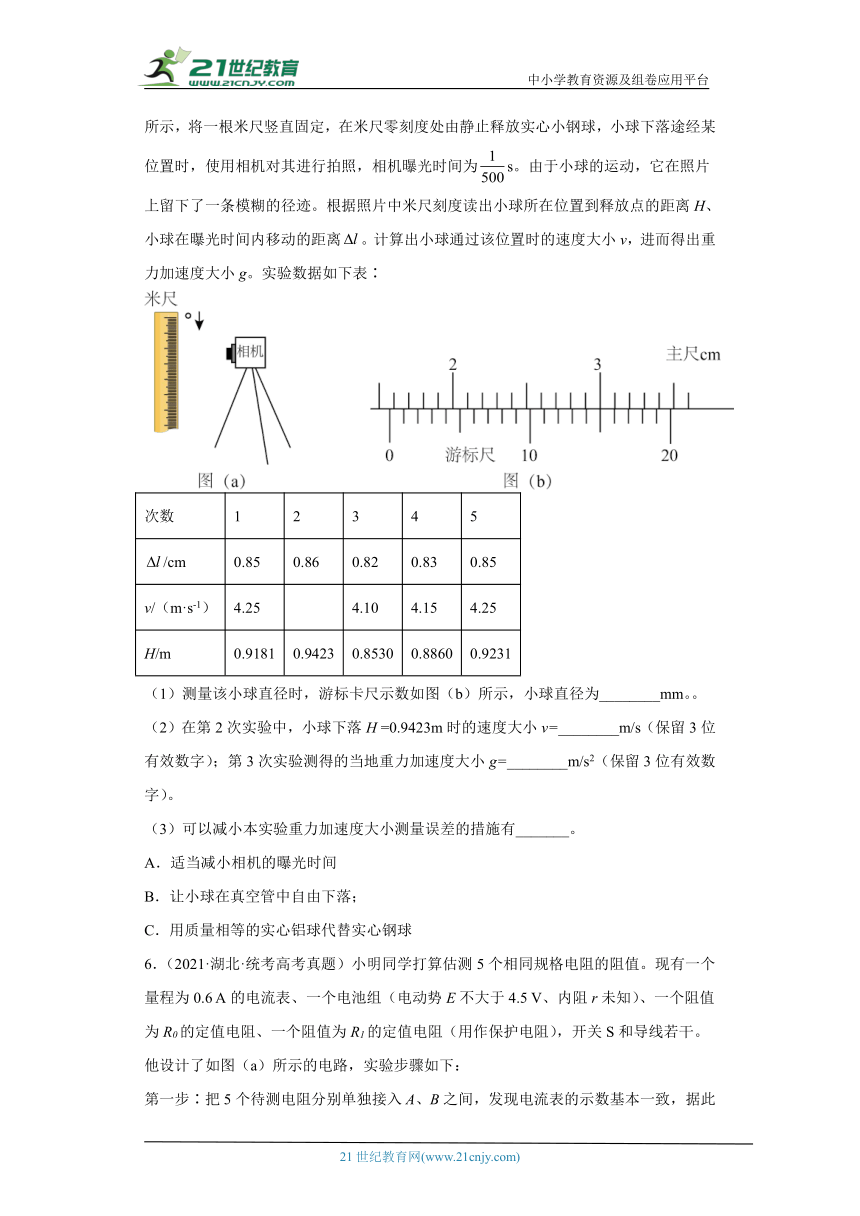

5．（2021·湖北·统考高考真题）某同学假期在家里进行了重力加速度测量实验。如图（a） 所示，将一根米尺竖直固定，在米尺零刻度处由静止释放实心小钢球，小球下落途经某位置时，使用相机对其进行拍照，相机曝光时间为s。由于小球的运动，它在照片上留下了一条模糊的径迹。根据照片中米尺刻度读出小球所在位置到释放点的距离H、小球在曝光时间内移动的距离。计算出小球通过该位置时的速度大小v，进而得出重力加速度大小g。实验数据如下表∶
次数 1 2 3 4 5
/cm 0.85 0.86 0.82 0.83 0.85
v/（m·s-1） 4.25 4.10 4.15 4.25
H/m 0.9181 0.9423 0.8530 0.8860 0.9231
（1）测量该小球直径时，游标卡尺示数如图（b）所示，小球直径为________mm。。
（2）在第2次实验中，小球下落H =0.9423m时的速度大小v=________m/s（保留3位有效数字）；第3次实验测得的当地重力加速度大小g=________m/s2（保留3位有效数字）。
（3）可以减小本实验重力加速度大小测量误差的措施有_______。
A．适当减小相机的曝光时间
B．让小球在真空管中自由下落；
C．用质量相等的实心铝球代替实心钢球
6．（2021·湖北·统考高考真题）小明同学打算估测5个相同规格电阻的阻值。现有一个量程为0.6 A的电流表、一个电池组（电动势E不大于4.5 V、内阻r未知）、一个阻值为R0的定值电阻、一个阻值为R1的定值电阻（用作保护电阻），开关S和导线若干。他设计了如图（a）所示的电路，实验步骤如下：
第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R。
第二步∶取下待测电阻，在A、B之间接入定值电阻R0，记下电流表的示数I0。
第三步∶取下定值电阻R0，将n个（n=1，2，3，4，5）待测电阻串联后接入A、B之间，记下串联待测电阻的个数n与电流表对应示数In。
请完成如下计算和判断∶
（1）根据上述第二步，与R0、R1、E、r的关系式是=___________。
（2）定义，则Y与n、R、R0、E的关系式是Y=__________。
（3）已知R0=12.0Ω，实验测得I0=0.182 A，得到数据如下表∶
n 1 2 3 4 5
In/A 0.334 0.286 0.250 0.224 0.200
Y/A-1 2.500 1.998 1.495 1.030 0.495
根据上述数据作出图像，如图（b）所示，可得R=______Ω（保留2位有效数字），同时可得E=______V（保留2位有效数字）。
（4）本实验中电流表的内阻对表中Y的测量值_______影响（选填“有"或“无"）。
参考答案：
1． 不必 0.40
【详解】（1）[1]木块与木板间的滑动摩擦力与两者之间的相对速度无关，则实验拉动木板时不必保持匀速；
（2）[2]对木块、砝码以及重物B分析可知
解得
（3）[3]根据
结合图像可知
则
μ=0.40
2． 1.58 0.64 2.5 偏小
【详解】（1）[1]实物连线如图：

（2）[2][3]由电路结合闭合电路的欧姆定律可得
由图像可知
E=1.58V
内阻
（3）[4]根据
可得
由图像可知
解得
（4）[5]由于电压表内阻不是无穷大，则实验测得的是电压表内阻与电源内阻的并联值，即实验中测得的电池内阻偏小。
3． 0.59 C
【详解】（1）[1]设初始位置时，细线与竖直方向夹角为θ，则细线拉力最小值为
到最低点时细线拉力最大，则
联立可得
即若小钢球摆动过程中机械能守恒。则图乙中直线斜率的理论值为；
（2）[2][3]由图乙得直线的斜率为
则小钢球的重力为
（3）[4]该实验系统误差的主要来源是小钢球摆动过程中有空气阻力，使得机械能减小，故选C。
4． 3.700 6.0 12 3.0 偏大
【详解】（1）[1]用螺旋测微器测量该圆柱形电阻的直径D，其读数为
（2）（3）[2][3][4][5]由电路可知，当将S2置于位置1，闭合S1时
即
由图像可知
解得
解得
再将S2置于位置2，此时电流表读数为0.400A，则
解得
根据
解得
（3）由（2）可知
（4）根据表达式
因电源电动势变小，内阻变大，则当安培表由相同读数时，得到的的值偏小，即测量值偏大。
5． 15.75 4.30 9.85 AB
【分析】本题考查重力加速度的测量，意在考查考生对实验原理的理解以及处理实验数据的能力。
【详解】（1）[1]由游标卡尺的读数规则可知，小球的直径为
（2）[2][3]由题意可知，小球下落H =0.9423 m时的速度
由运动学公式
得
（3）[4]A．小球下落一定高度时的瞬时速度近似为曝光时间内的平均速度，曝光时间越短，曝光时间内的平均速度越接近瞬时速度，实验误差越小，故A正确；
B．让小球在真空管中自由下落，可减小空气阻力的影响，可减小实验误差，故B正确；
C．质量相等的实心铝球代替实心钢球时，铝球体积更大，阻力对铝球的影响较大，实验误差较大，故C错误。
6． 2.0 4.0 无
【分析】本题考 查测定电源电动势以及电阻测量的实验，意在考查考生处理实验数据的能力。
第（1）问通过闭合电路欧姆定律写出关系式，变形即可得到的表达式；第（2）问结合题中的信息以及闭合电路欧姆定律整理出Y的表达式；第（3）问利用数形结合法解读出图像的斜率以及截距的物理意义，求出电源的电动势和定值电阻的阻值；第（4）问把电流表的内阻考虑进内之后列出关系式直接分析出电流表的内阻对Y测量值的影响即可。
【详解】（1）[1]由闭合电路欧姆定律得
整理得
（2）[2]A、B间接入n个待测电阻后，由闭合电路欧姆定律得
又
由以上整理得
（3）[3][4]由
变形得
结合图（b）得
又
解得
（4）[5]如果考虑电流表的内阻，则有
整理得
显然电流表的内阻对Y的测量值没有影响。
