(共20张PPT)
第一章 运动的描述
2、时间和位移
第二课时

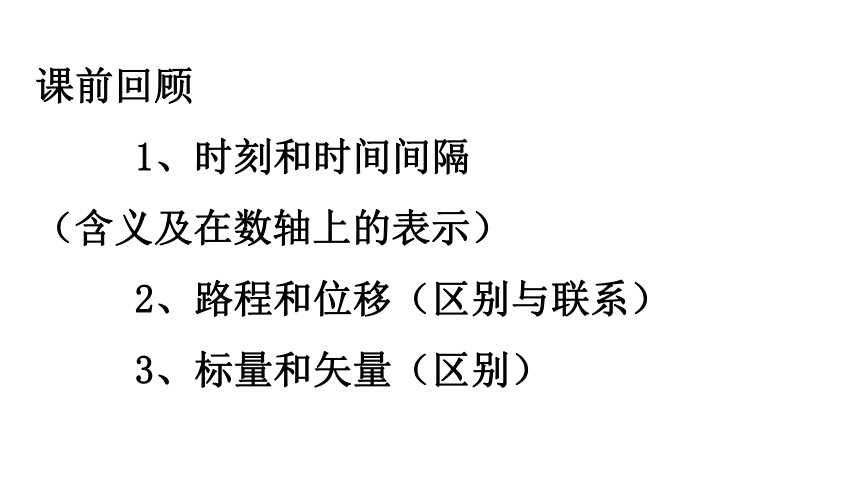

课前回顾
1、时刻和时间间隔
（含义及在数轴上的表示）
2、路程和位移（区别与联系）
3、标量和矢量（区别）
目标
04
两种打点计时器
CONTENTS
01
直线运动的位移
02
03
位移-时间图像
典例分析

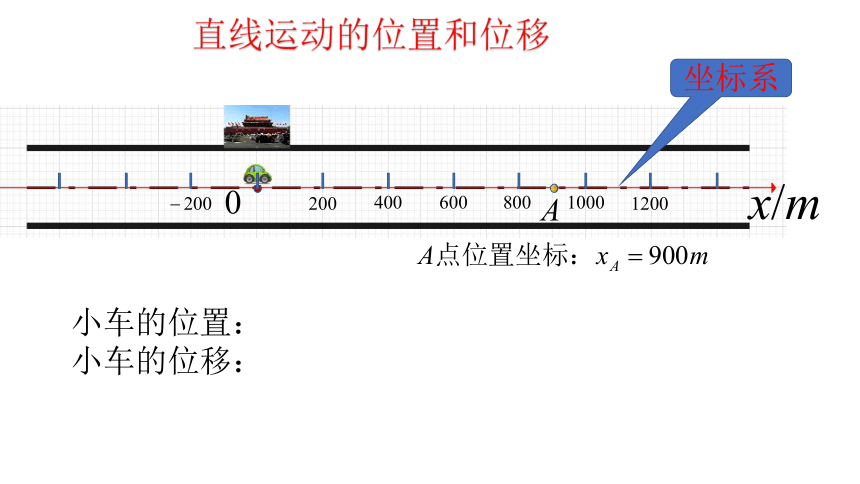

直线运动的位置和位移
小车的位置：
小车的位移：
坐标系

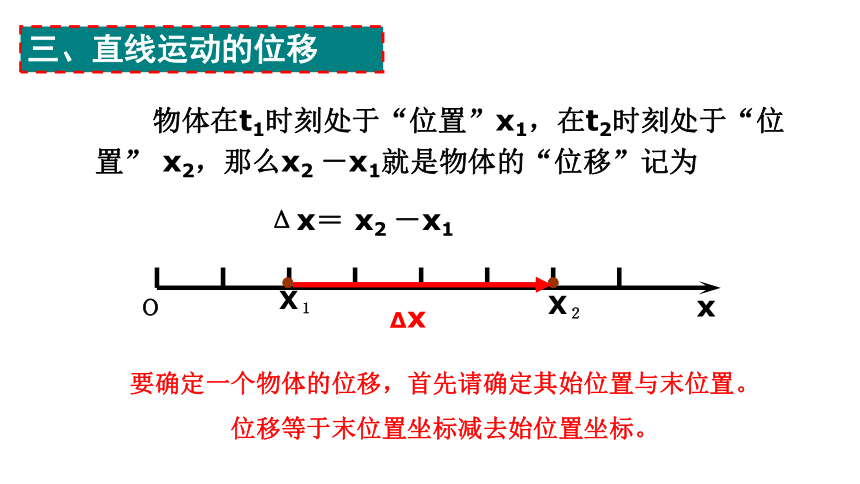

　　物体在t1时刻处于“位置”x1，在t2时刻处于“位置” x2，那么x2 －x1就是物体的“位移”记为
　　　　　　Δx＝ x2 －x1
Δx
X１
X２
x
Ｏ
要确定一个物体的位移，首先请确定其始位置与末位置。
位移等于末位置坐标减去始位置坐标。
三、直线运动的位移

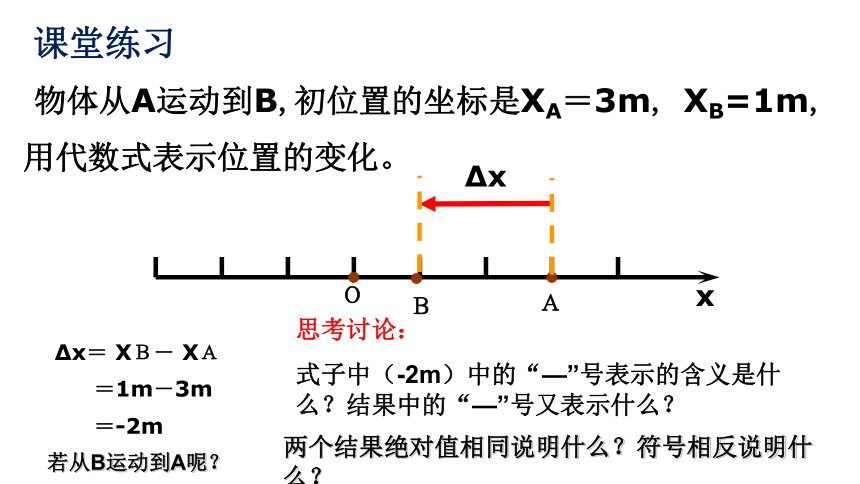

课堂练习
物体从A运动到B,初位置的坐标是XA＝3m, XB=1m,用代数式表示位置的变化。
Δx
x
Ｏ
Ａ
Ｂ
Δx＝ XＢ－ XＡ
＝1m－3m
＝-2m
若从B运动到A呢？
两个结果绝对值相同说明什么？符号相反说明什么？
思考讨论：
式子中（-2m）中的“—”号表示的含义是什么？结果中的“—”号又表示什么？
时间t/s 0 5.0 10.0 15.0 20.0
位移X/m 0 100 200 300 400
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ
0
100
200
300
400
500
x/m

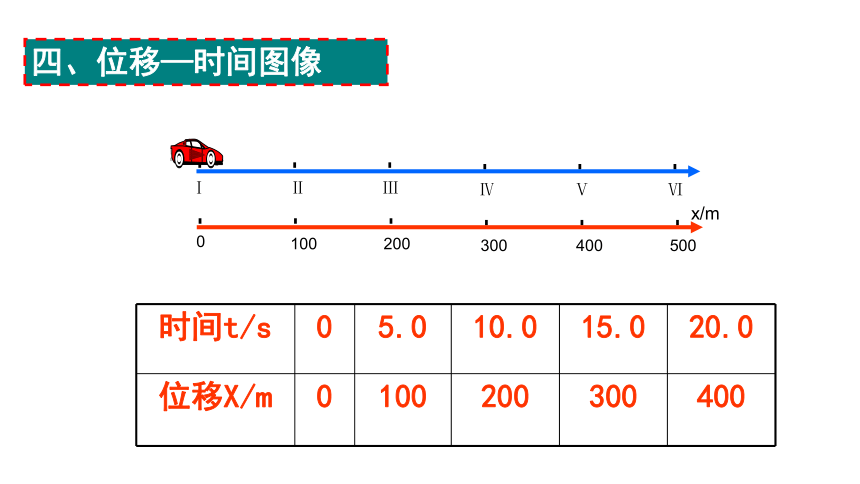

四、位移—时间图像
时间t/s 0 5.0 10.0 15.0 20.0
位移X/m 0 100 200 300 400
X/m
400
300
200
100
0
5
10
15
20
t/s

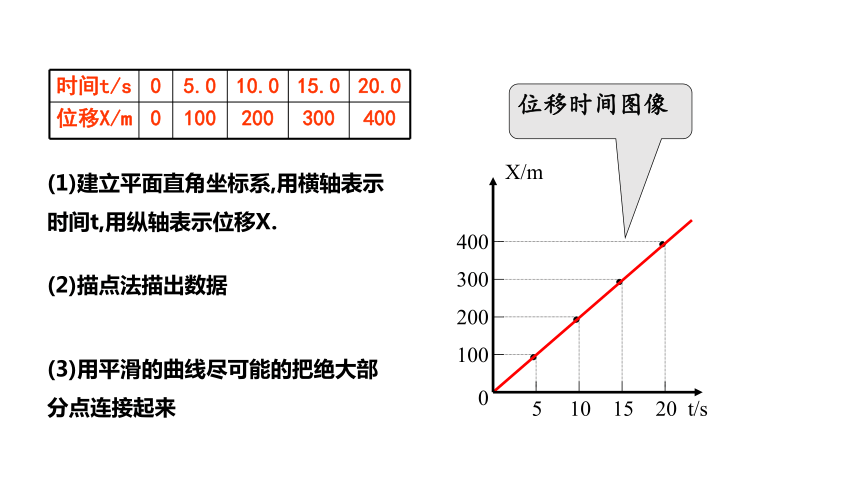

(1)建立平面直角坐标系,用横轴表示时间t,用纵轴表示位移X.
(2)描点法描出数据
(3)用平滑的曲线尽可能的把绝大部分点连接起来
位移时间图像
X/m
400
300
200
100
0
5
10
15
20
t/s

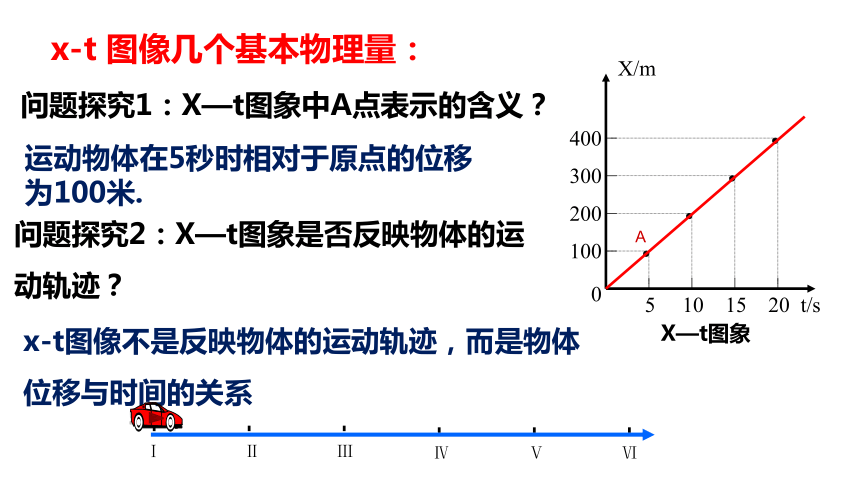

X—t图象
A
问题探究1：X—t图象中A点表示的含义？
x-t 图像几个基本物理量：
运动物体在5秒时相对于原点的位移为100米.
问题探究2：X—t图象是否反映物体的运动轨迹？
x-t图像不是反映物体的运动轨迹，而是物体位移与时间的关系
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ
1.位移—时间图像的特点
坐标轴：
交点：
图线与纵轴交点：
图线与横轴交点：
平行于T轴的直线：
横轴表示时间，
纵轴表示位移
相遇
初始位置
离开/返回坐标原点的时间
静止
1，(多选)如图所示是一辆汽车做直线运动的x t图像，关于线段OA、AB、BC、CD所表示的运动，下列说法正确的是(　　)
A．这辆汽车最远距离
出发点30 km
B．AB段汽车静止
C．CD段表示汽车的运动方向
与初始运动方向相同
D．0～4 h内，汽车的位移大小为30 km
AB
2，(多选)如图所示为A、B两人在同一直线上运动的位移图像，下列关于图像的分析正确的是(　)
A．0～2 s内，A、B两人同向而行
B．0～2 s内，A、B两人相遇一次
C．0～5 s内，A走的路程比B走的路程多
D．0～5 s内，A的位移比B的位移大
BD
1、两种打点计时器
五、位移和时间的测量
2、两种打点计时器的工作电压及应用
3、打点计时器使用步骤
（1）固定计时器。
（2）穿纸带。
（3）先启动电源，再拉纸带，随后立即关电源。
0
1
2
3
（4）利用刻度尺从参考点测量位移数值，设计表格记录数据。
区间 0-1 0-2 0-3 0-4 0-5
x/m
t/s
（5）利用表格记录数据，合理选取标度做出x-t图像。
（6）整理器材。
X/m
0
t/s
