(共22张PPT)
第十七章 电压 电阻
第1节 电流与电压和电阻的关系
人教版 物理 九年级

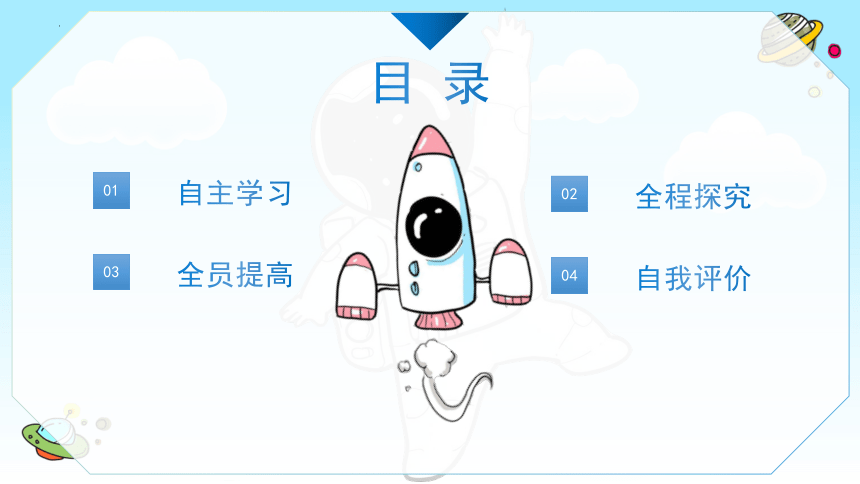

目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价

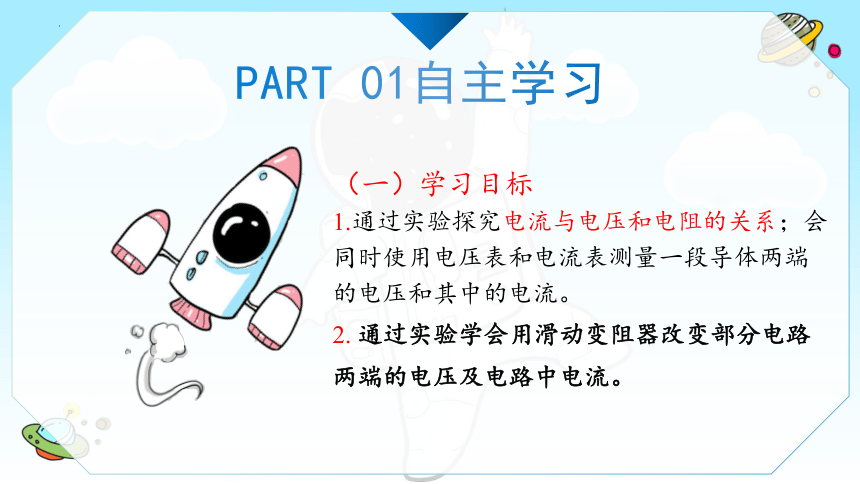

PART 01自主学习
（一）学习目标
1.通过实验探究电流与电压和电阻的关系；会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
2. 通过实验学会用滑动变阻器改变部分电路两端的电压及电路中电流。
（二）自学检测
PART 01

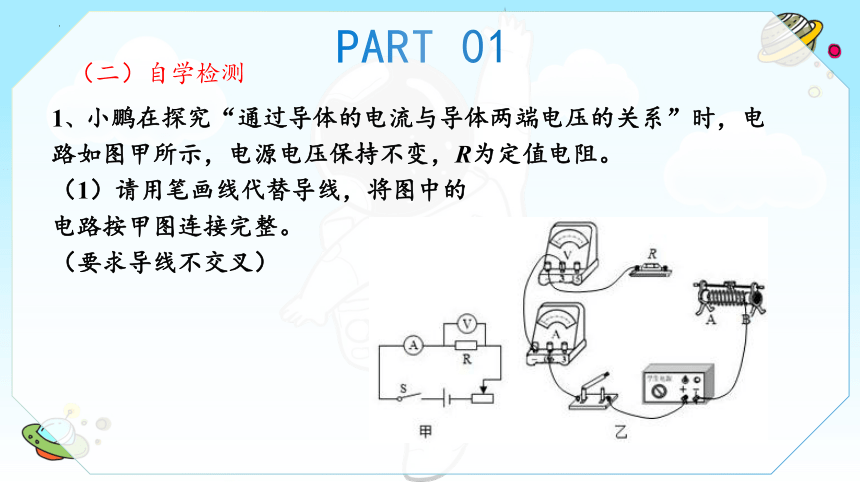

1、小鹏在探究“通过导体的电流与导体两端电压的关系”时，电路如图甲所示，电源电压保持不变，R为定值电阻。
（1）请用笔画线代替导线，将图中的
电路按甲图连接完整。
（要求导线不交叉）
（二）自学检测
PART 01

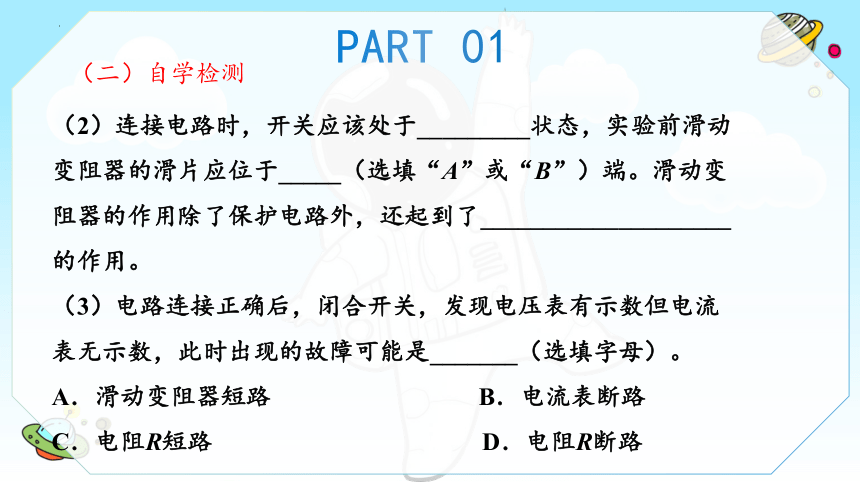

（2）连接电路时，开关应该处于_________状态，实验前滑动变阻器的滑片应位于_____（选填“A”或“B”）端。滑动变阻器的作用除了保护电路外，还起到了____________________的作用。
（3）电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是_______（选填字母）。
A．滑动变阻器短路 B．电流表断路
C．电阻R短路 D．电阻R断路

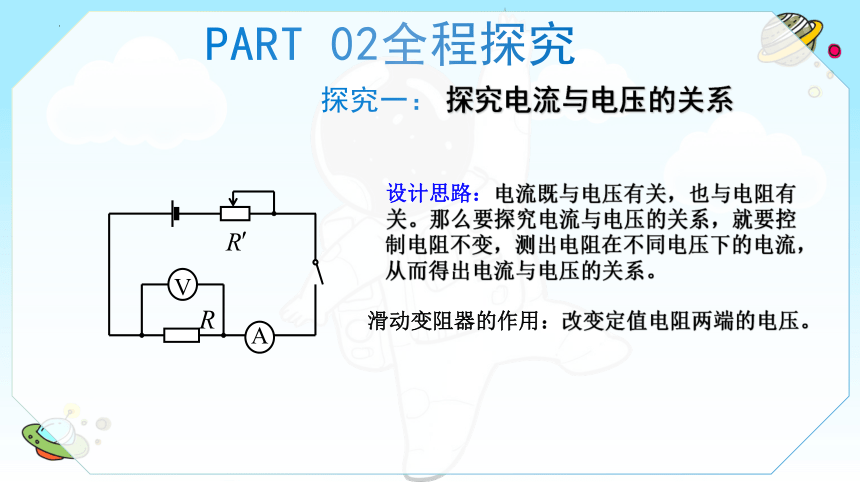

探究一： 探究电流与电压的关系
PART 02全程探究
设计思路：电流既与电压有关，也与电阻有关。那么要探究电流与电压的关系，就要控制电阻不变，测出电阻在不同电压下的电流，从而得出电流与电压的关系。
V
A
R
滑动变阻器的作用：改变定值电阻两端的电压。

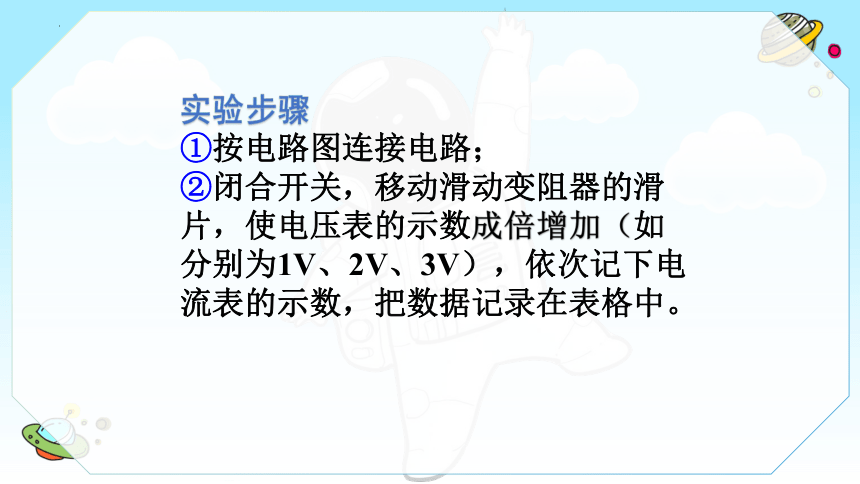

实验步骤
①按电路图连接电路；
②闭合开关，移动滑动变阻器的滑片，使电压表的示数成倍增加（如分别为1V、2V、3V），依次记下电流表的示数，把数据记录在表格中。
实验次序 电阻R=＿Ω 电压 U/V 电流
I/A
1
2
3
10
2
1.5
1
0.1
0.15
0.2

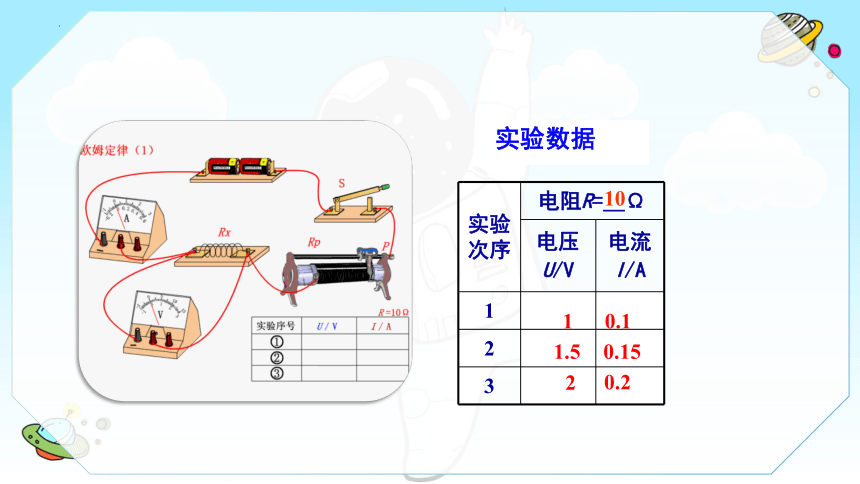

实验数据
U/V
I/A
0
·
·
0.1
0.3
0.2
1 2 3 4
0.4
·
·

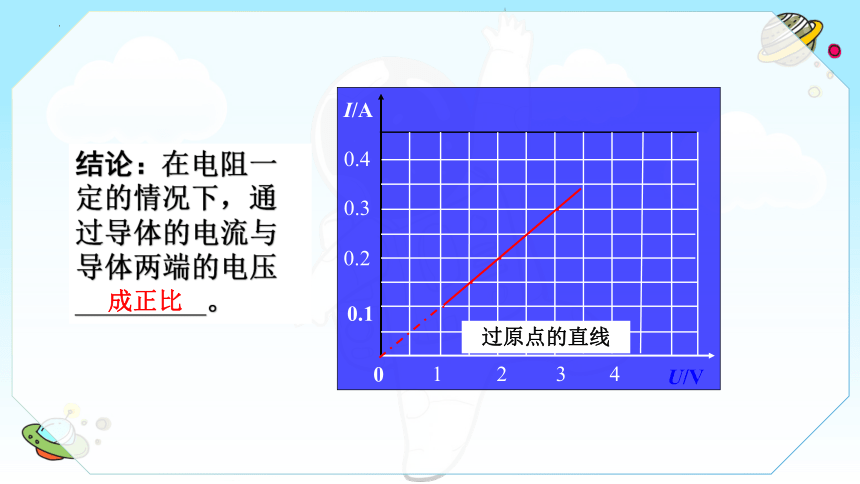

结论：在电阻一定的情况下，通过导体的电流与导体两端的电压_________。
成正比
过原点的直线
知识点 1
探究二： 探究电流与电阻的关系
PART 02全程探究
设计思路：要探究电流与电阻的关系，更换不同阻值的电阻，同时控制电阻两端的电压相同。
V
A
R
①按电路图连接电路；
②闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V，记下电流表的示数，把数据记录在表格中。
③断开开关，更换阻值不同的电阻，移动滑动变阻器的滑片，使电压表的示数仍为2V，记下电流表的示数，把数据记录在表格中。
实验步骤
实验次序 电压U=＿V 电阻 R/Ω 电流
I/A
1
2
3
1.5
10
5
0.15
0.3
15
0.1
实验数据
R/Ω
I/A
·
·
·0.1
0.2
10 15
结论：在电压一定的情况下，通过导体的电流与导体的电阻_________。
成反比
0.30
反比例图象
·
5
PART 03全员提高
（一）统一观点
PART 03全员提高
（二）课堂检测
1.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
PART 03全员提高
（二）课堂检测
2、在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（　　）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
PART 03全员提高
（二）课堂检测
3、一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）
A. 它的电阻是原来的三倍
B. 它的电流保持不变
C. 它的电流是原来的三分之一
D. 它的电流是原来的三倍
PART 03全员提高
（二）课堂检测
4. 下列说法正确的是（ ）
A. 导体电阻一定时，电压跟电流成正比
B. 导体电阻一定时，电流跟电压成正比
C. 电压一定时，电阻跟电流成正比
D. 电压一定时，电流跟电阻成反比
PART 03全员提高
（二）课堂检测
5. 小明同学为了探究“电流与电压的关系”连接了如图甲所示的电路，正准备闭合开关
时，旁边的小红同学急忙拦住他，说
接线有错误。
（1）请你在图甲中只改动一根导
线的连线，使电路正常工作，（用
“×”标出改动的导线，用笔画线
代替导线，把它接到正确的位置上，
导线不得交叉）
PART 03全员提高
（二）课堂检测
（2）纠正错误后，闭合开关前，应将滑动变阻器的滑片P移到_________（选填“A”或“B”）端。
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 04自我评价
谢谢大家！
