(共20张PPT)
第十七章 电压 电阻
第2节 欧姆定律
人教版 物理 九年级

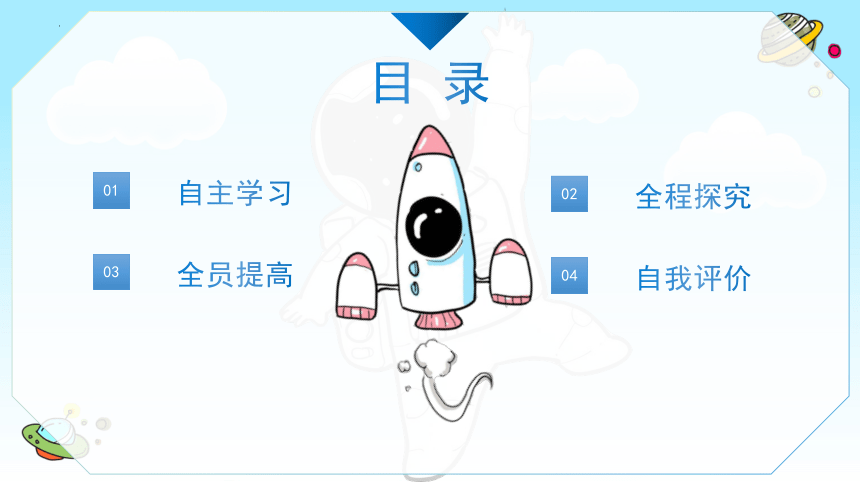

目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价

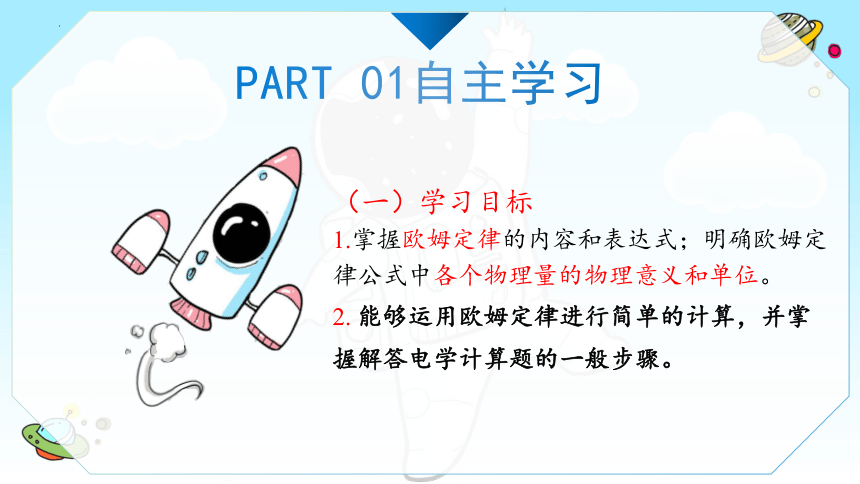

PART 01自主学习
（一）学习目标
1.掌握欧姆定律的内容和表达式；明确欧姆定律公式中各个物理量的物理意义和单位。
2. 能够运用欧姆定律进行简单的计算，并掌握解答电学计算题的一般步骤。
（二）自学检测
PART 01

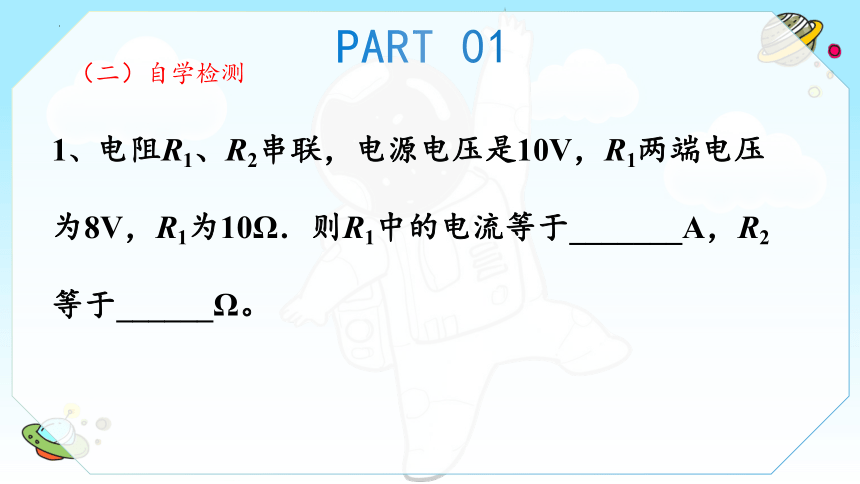

1、电阻R1、R2串联，电源电压是10V，R1两端电压为8V，R1为10Ω．则R1中的电流等于_______A，R2等于______Ω。
（二）自学检测
PART 01

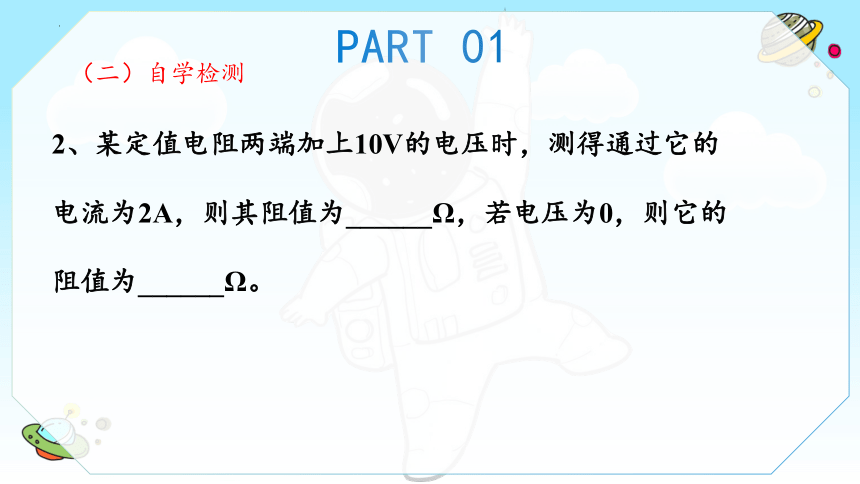

2、某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为______Ω，若电压为0，则它的阻值为______Ω。

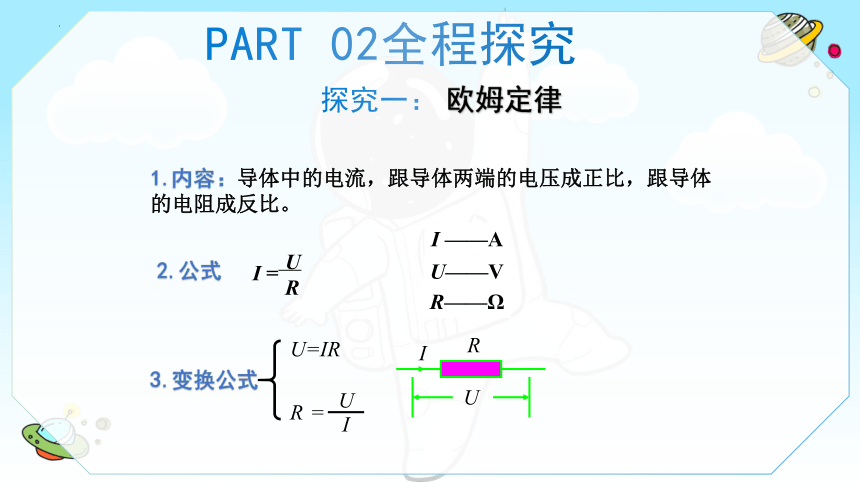

探究一： 欧姆定律
PART 02全程探究
1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.公式
3.变换公式
U=IR
R
=
I
U
R
U
I
I =
U
R
I ——A
U——V
R——Ω

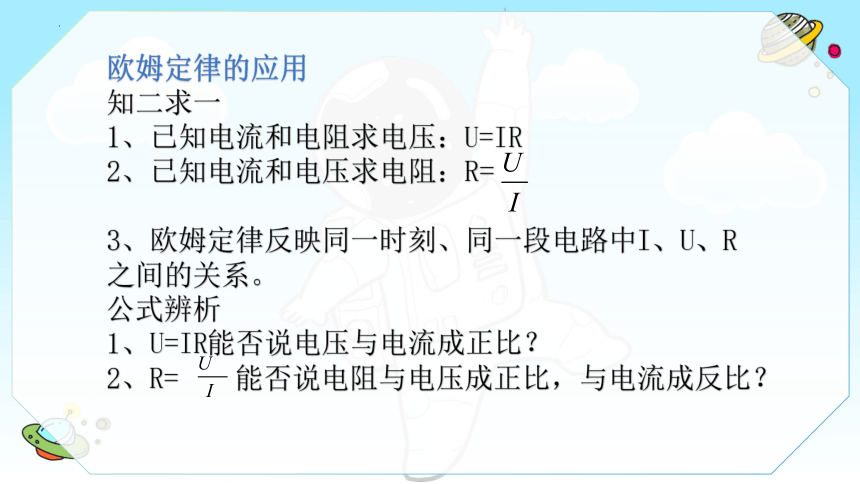

欧姆定律的应用
知二求一
1、已知电流和电阻求电压：U=IR
2、已知电流和电压求电阻：R=
3、欧姆定律反映同一时刻、同一段电路中I、U、R 之间的关系。
公式辨析
1、U=IR能否说电压与电流成正比？
2、R= 能否说电阻与电压成正比，与电流成反比？

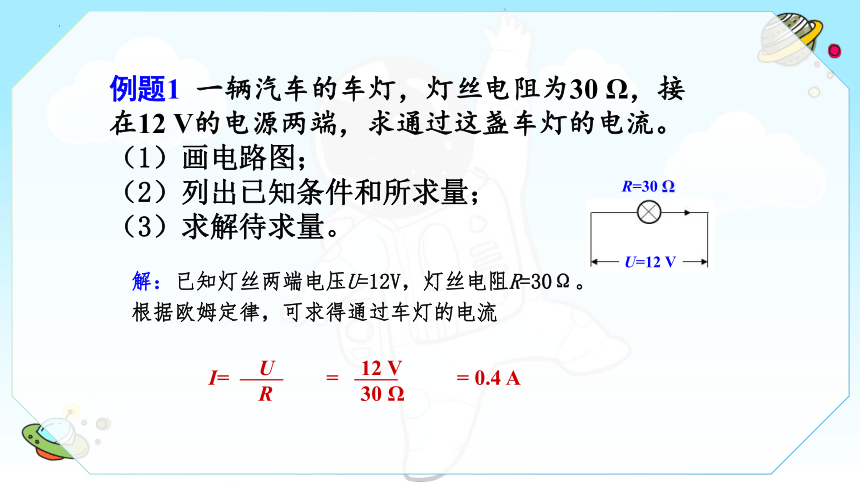

例题1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏车灯的电流。
（1）画电路图；
（2）列出已知条件和所求量；
（3）求解待求量。
R=30 Ω
U=12 V
解：已知灯丝两端电压U=12V，灯丝电阻R=30Ω。根据欧姆定律，可求得通过车灯的电流
I= ——　　= ——　　 = 0.4 A
U
R
12 V
30 Ω

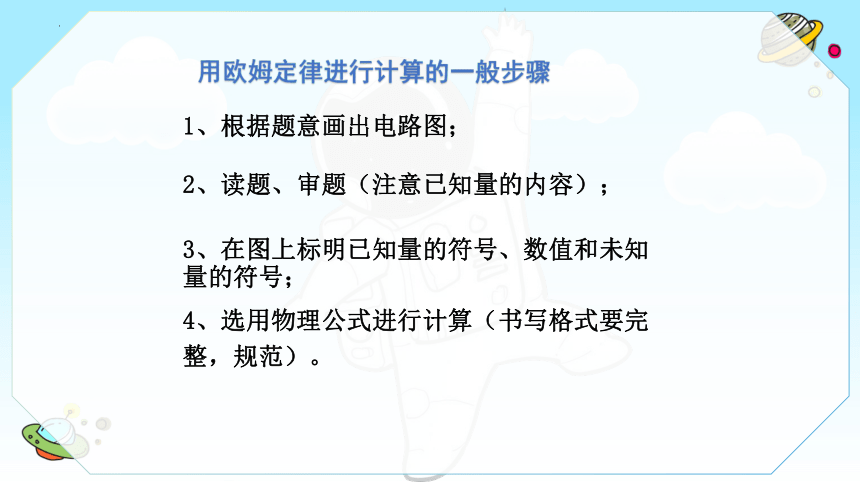

用欧姆定律进行计算的一般步骤
2、读题、审题（注意已知量的内容）；
1、根据题意画出电路图；
3、在图上标明已知量的符号、数值和未知量的符号；
4、选用物理公式进行计算（书写格式要完整，规范）。
解：
灯泡两端的电压：
UL=ILRL=0.6 A×20 Ω =12 V
RL=20 Ω
I=0.6 A
通过灯泡的电流IL=I=0.6 A
A
R'
L
例题2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。
跟 相似，那能否认为电阻跟电压成正比，跟电流成反比？
导体的电阻是导体本身的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的。
当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值不变，是一个定值，故电阻跟电压、电流无关，不存在正、反比的关系。
PART 03全员提高
（一）统一观点
PART 03全员提高
（二）课堂检测
1.测电笔内都有一个很大的电阻，用来限制通过人体的电流。现有一只测电笔，其中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个值小得多，可以不计。使用这支测电笔测试220V的电路时流过人体的电流是多大？
PART 03全员提高
（二）课堂检测
2、一个电热水器工作时电热丝的电阻是22Ω，通过的电流是10A，求电热水器工作时两端的电压。
PART 03全员提高
（二）课堂检测
3、根据欧姆定律可以得到公式 ,关于这个公式的下列说法中，正确的是(　　)
A. 同一导体的电阻与加在它两端的电压成正比
B. 同一导体的电阻与通过它的电流成反比
C. 导体两端电压为零时,导体的电阻也为零
D. 同一导体两端的电压增大几倍，通过它的电流也
增大几倍，电压与电流的比值不变
PART 03全员提高
（二）课堂检测
4. 早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ E（S表示导体中的电流；E表示导体两端电压；γ表示导体对电流的传导率，简称电导率）。关于这一规律，下列说法正确的是 （　　）
A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比
B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比
C．电导率反映的是导体对电流的导通作用
D．电导率的大小是由加在导体两端电压与通过导体的电流决定的
PART 03全员提高
（二）课堂检测
5. 小明同学为了探究“电流与电压的关系”连接了如图甲所示的电路，正准备闭合开关
时，旁边的小红同学急忙拦住他，说
接线有错误。
（1）请你在图甲中只改动一根导
线的连线，使电路正常工作，（用
“×”标出改动的导线，用笔画线
代替导线，把它接到正确的位置上，
导线不得交叉）
PART 03全员提高
（二）课堂检测
5、如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A。
求：（1）电流表A1的示数I1；
（2）电阻R2的阻值。
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 04自我评价
谢谢大家！
