串、并联电路中电压的规律

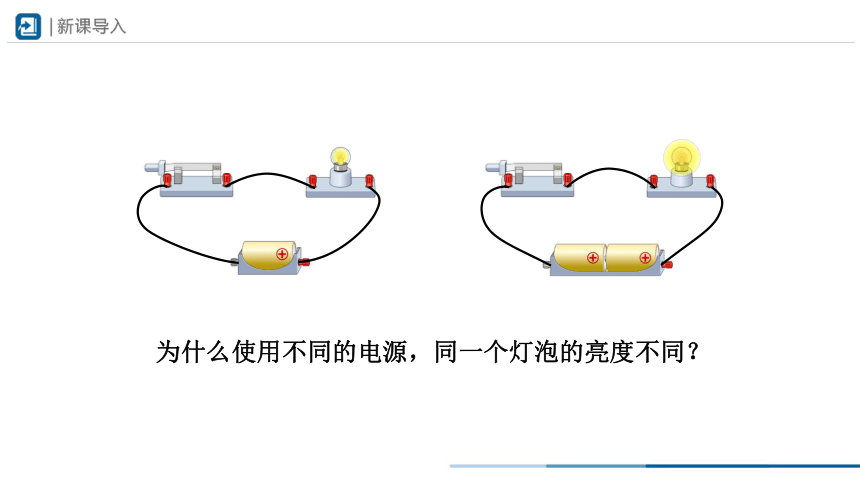

为什么使用不同的电源，同一个灯泡的亮度不同？
（1）断开开关（连接电路时开关要保持断开状态）。
（2）电压表调零。

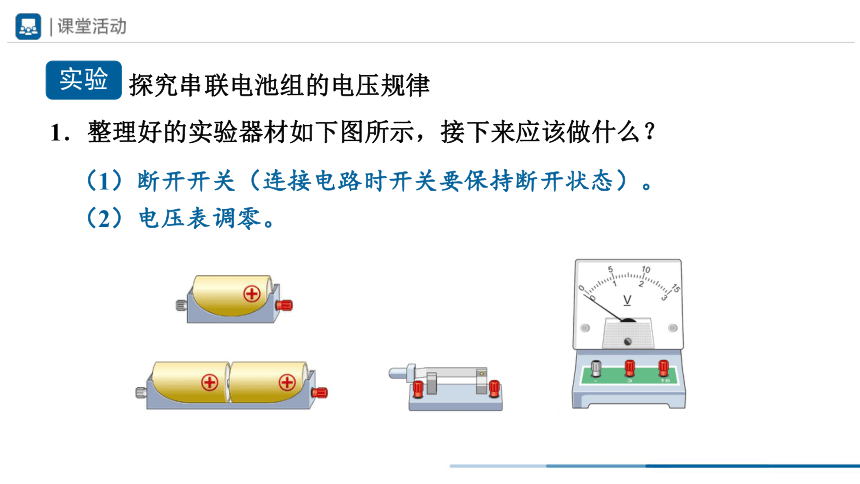

1．整理好的实验器材如下图所示，接下来应该做什么？
实验：探究串联电池组的电压规律
实验

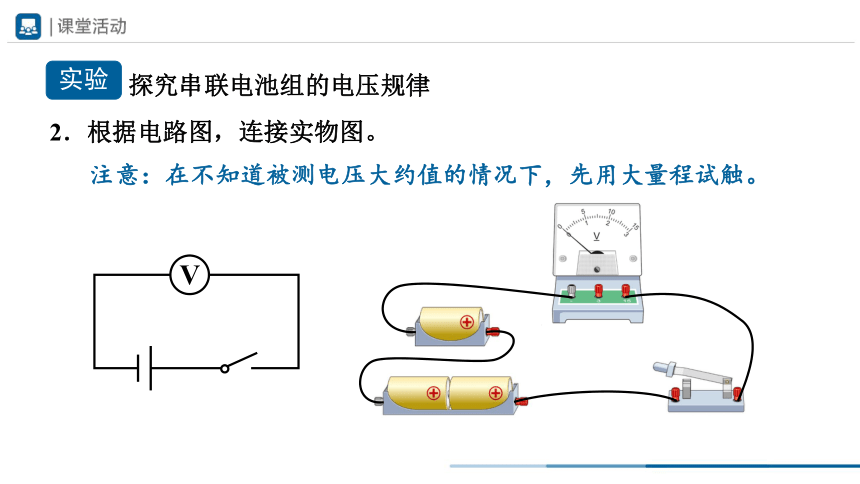

2．根据电路图，连接实物图。
V
注意：在不知道被测电压大约值的情况下，先用大量程试触。
实验：探究串联电池组的电压规律
实验
电池节数 电池组连接方式 电池组两端电压/V
1
2
3
4

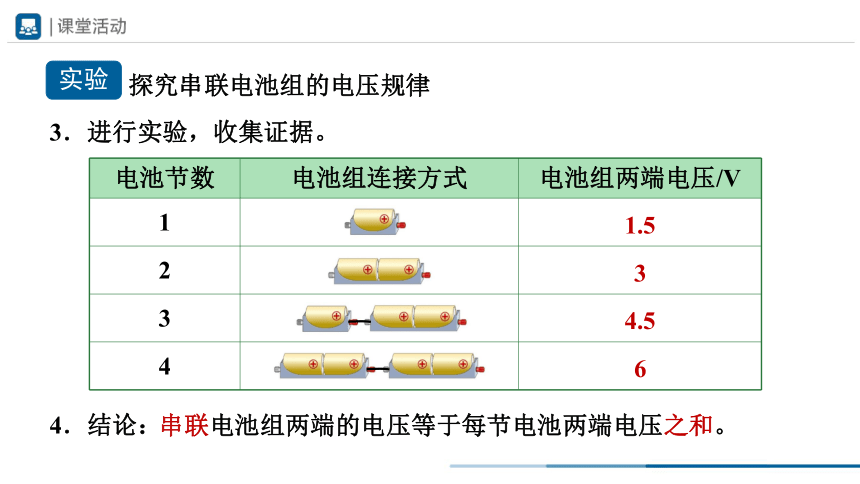

3．进行实验，收集证据。
4．结论：
串联电池组两端的电压等于每节电池两端电压之和。
1.5
3
4.5
6
实验：探究串联电池组的电压规律
实验
5．评估。

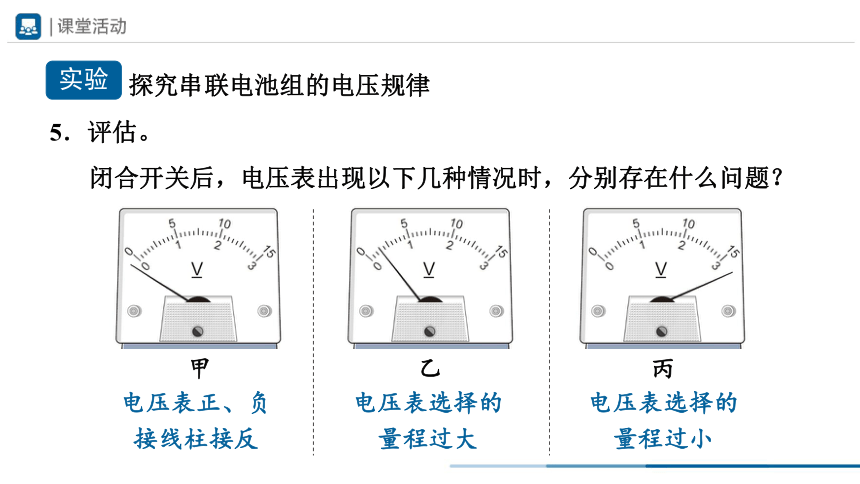

闭合开关后，电压表出现以下几种情况时，分别存在什么问题？
甲
乙
丙
电压表正、负接线柱接反
电压表选择的
量程过大
电压表选择的
量程过小
实验：探究串联电池组的电压规律
实验

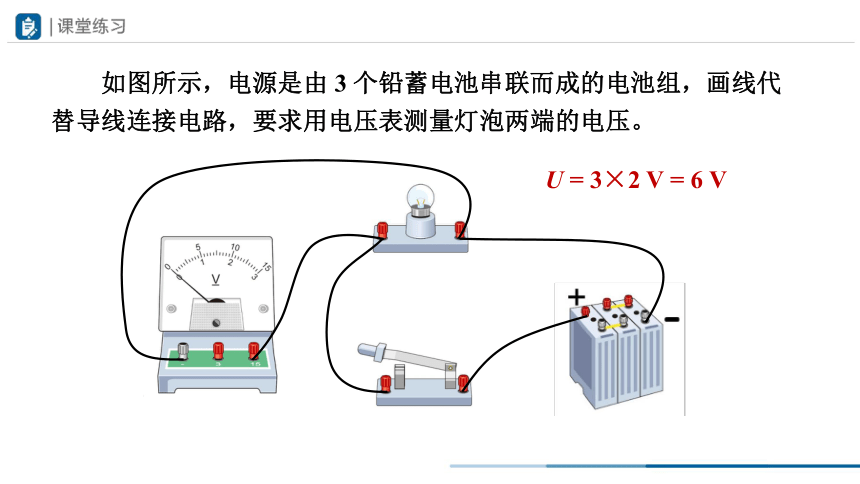

　　如图所示，电源是由 3 个铅蓄电池串联而成的电池组，画线代替导线连接电路，要求用电压表测量灯泡两端的电压。
U = 3×2 V = 6 V

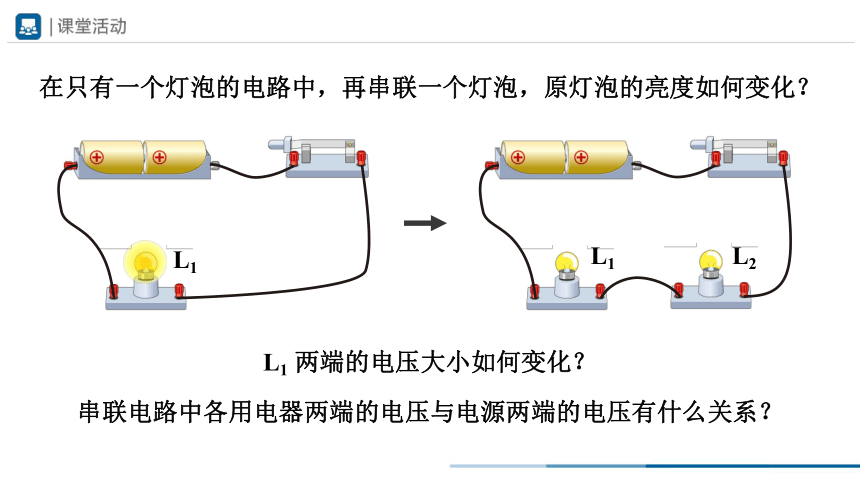

在只有一个灯泡的电路中，再串联一个灯泡，原灯泡的亮度如何变化？
串联电路中各用电器两端的电压与电源两端的电压有什么关系？
L1 两端的电压大小如何变化？
L1
L2
L1
2．猜想与假设。
（1）依据串联电路中电流的关系，猜想……
（2）依据串联电池组的电压规律，猜想……
（3）依据……，猜想……

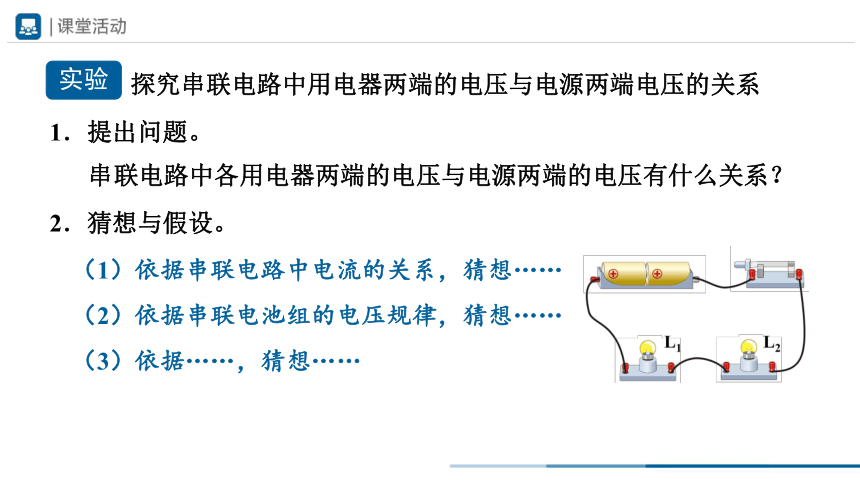

实验：探究串联电路中用电器两端的电压与电源两端电压的关系
串联电路中各用电器两端的电压与电源两端的电压有什么关系？
1．提出问题。
实验
　　（2）_______________________，重复进行多次实验。
　　（3）进行一次特殊情况（规格相同的两个灯泡）的实验。
　　（1）选用规格______的两个灯泡连接串联电路，用电压表分别测量两个灯泡两端的电压和电源两端的电压。
改变两个小灯泡的规格
不同
目的：
避免偶然情况，探寻普遍规律。
3．设计实验与制订计划。
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
4．进行实验与收集证据。
　　（1）画出电路图，连接实物图。
　　（2）检查实验器材（电压表______，开关______）。
　　（3）根据电路图连接电路，检查无误后闭合开关，记录实验数据。
　　（4）______开关，改装电路，测量并记录其他位置的电压。
　　（5）换用__________的灯泡，测出多组数据。
　　（6）记录实验过程中遇到的问题。
调零
断开
断开
不同规格
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
测量对象 电路图 实物图
L1 两端 电压
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
测量对象 电路图 实物图
L2 两端 电压
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
测量对象 电路图 实物图
电源两端 电压
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
实验次数 L1 两端电压 L2 两端电压 电源两端电压
1 2.0 V 2.5 V 4.5 V
2 1.0 V 3.5 V 4.5 V
3 2.9 V 1.6 V 4.5 V
4 2.3 V 2.2 V 4.5 V
（1）串联电路中电源两端电压等于各用电器两端电压之和。
（2）当串联的两个灯泡规格相同时，它们两端的电压相等。
5．分析与论证。
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
③闭合开关， L1 亮、L2 不亮，电压表示数为 0。
L2 被短接，或电压表被短接。
②闭合开关，两灯都不亮，电压表示数为 0。
L1 断路，或开关断路，或电源坏了。
①闭合开关，两灯都不亮，电压表有示数。
L2 断路。
（1）电路图如图所示，闭合开关后，出现下列情况的原因是什么？
6．评估。
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
②根据串联电路的电压规律推导，L2 两端的电压应为_____V。
L1 两端电压 L2 两端电压 电源两端电压
7.5 V 4.5 V
U1 = 1.5 V
U2 = U－U1 = 4.5 V－1.5 V = 3.0 V
电压表接小量程，却按大量程读数。
6．评估。
（2）小明记录的实验数据如下表所示。
①他的操作存在什么问题？
3.0
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验
一、串联电路的电压规律
串联电路中电源两端电压等于各用电器两端电压之和。
（1）两个用电器串联
（2）n 个用电器串联
L1
L2
L1
L2
Ln
U = U1＋U2
U = U1＋U2＋…＋Un
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
并联电路中，各支路用电器两端电压与电源两端电压有什么关系？
2．猜想与假设。
3．设计实验与制订计划。
4．进行实验与收集证据。
1．提出问题。
实验
测量对象 电路图 实物图
L1 两端 电压
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
测量对象 电路图 实物图
L2 两端 电压
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
测量对象 电路图 实物图
电源两端 电压
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
实验次数 L1 两端电压 L2 两端电压 电源两端电压
1 3.0 V 3.0 V 3.0 V
2 3.0 V 3.0 V 3.0 V
3 3.0 V 3.0 V 3.0 V
4 3.0 V 3.0 V 3.0 V
并联电路中电源两端电压与各支路用电器两端的电压相等。
5．分析与论证。
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
6．评估。
发光
有
　　（1）如图所示电路，若 L1 断路，则 L2 _____，电压表____示数。
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
6．评估。
　　（2）小明得出推论：若两个用电器两端的电压相等，那么这两个用电器一定是并联的。你认为他的推论正确吗？
不正确。
连接方式 L1、L2 规格 电压关系
串联 相同 U1 = U2 ＜ U
不同 U1≠U2 ＜ U
并联 相同 U1 = U2 = U
不同 U1 = U2 = U
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验
二、并联电路的电压规律
并联电路中电源两端电压与各支路用电器两端的电压相等。
（1）两个用电器并联
（2）n 个用电器并联
U = U1 = U2
U = U1 = U2 = … = Un
1．串联电路的电压规律
串联电路中电源两端电压等于各用电器两端电压_____。
2．并联电路的电压规律
串联电池组两端的电压等于每节电池两端电压_____。
并联电路中电源两端电压与各支路用电器两端的电压_____。
之和
之和
相等
