变阻器
展示与分享
让灯泡更亮

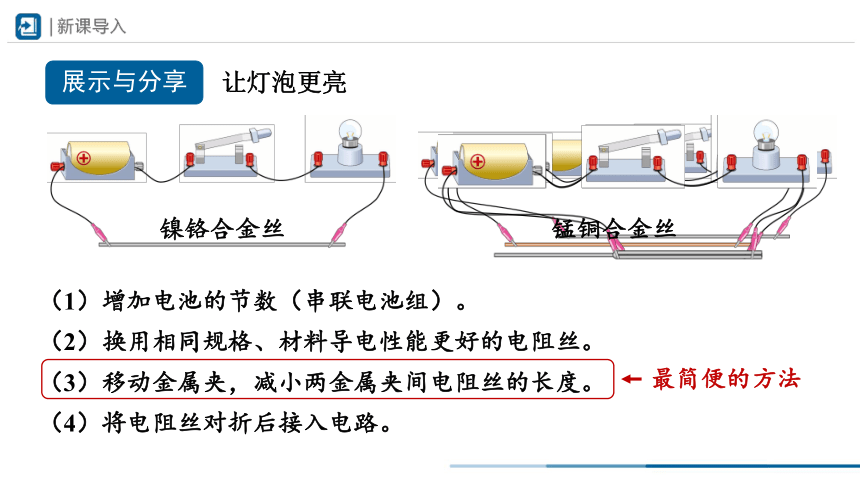

（1）增加电池的节数（串联电池组）。
（2）换用相同规格、材料导电性能更好的电阻丝。
（3）移动金属夹，减小两金属夹间电阻丝的长度。
（4）将电阻丝对折后接入电路。
最简便的方法
镍铬合金丝
锰铜合金丝
展示与分享
让灯泡更亮

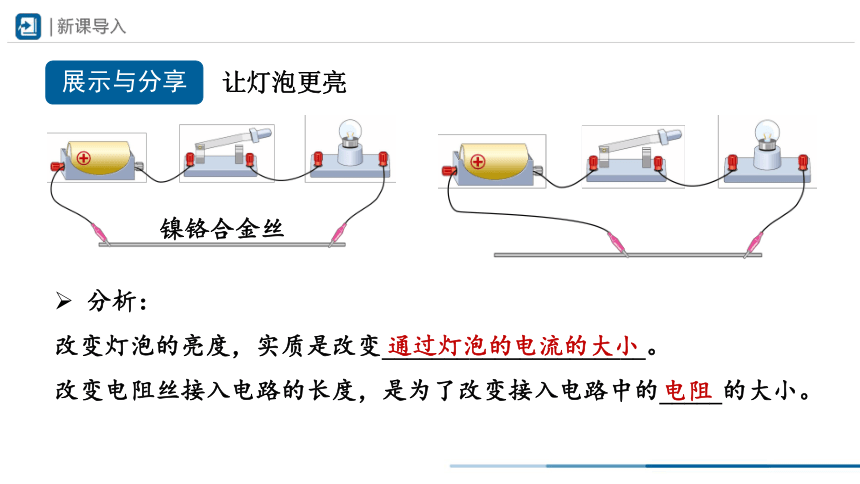

改变灯泡的亮度，实质是改变_____________________。
改变电阻丝接入电路的长度，是为了改变接入电路中的_____的大小。
通过灯泡的电流的大小
电阻
分析：
镍铬合金丝
交流与讨论
选择电阻大的电阻丝，即选择较细、较长的电阻丝。

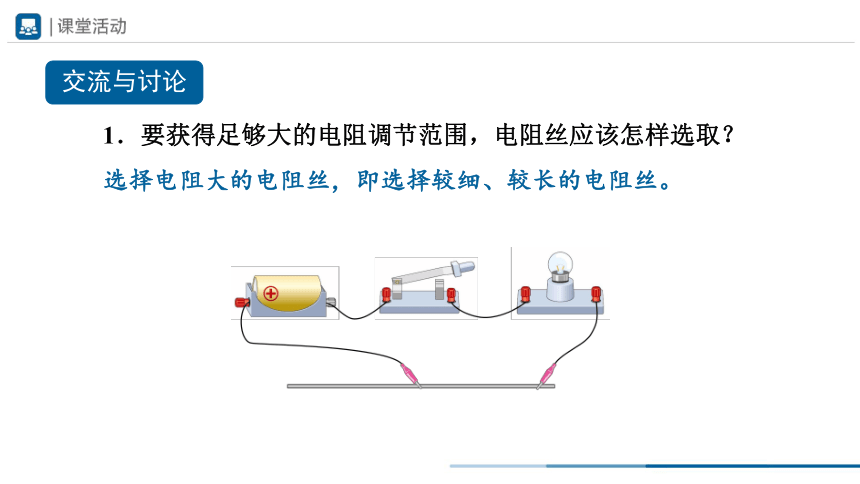

　　1．要获得足够大的电阻调节范围，电阻丝应该怎样选取？
交流与讨论

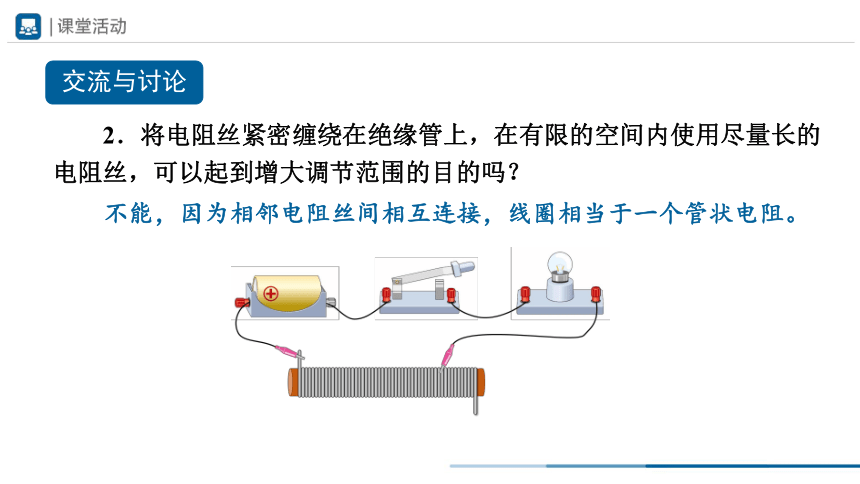

　　2．将电阻丝紧密缠绕在绝缘管上，在有限的空间内使用尽量长的电阻丝，可以起到增大调节范围的目的吗？
不能，因为相邻电阻丝间相互连接，线圈相当于一个管状电阻。

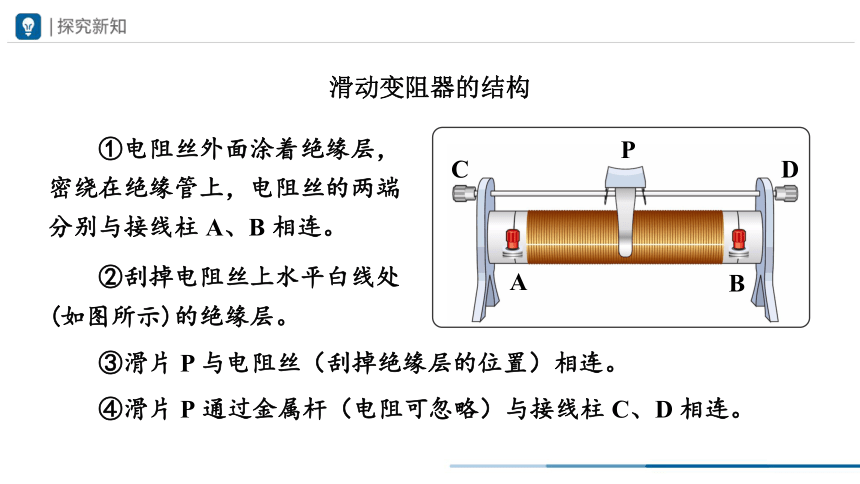

　　①电阻丝外面涂着绝缘层，密绕在绝缘管上，电阻丝的两端分别与接线柱 A、B 相连。
　　②刮掉电阻丝上水平白线处(如图所示)的绝缘层。
　　③滑片 P 与电阻丝（刮掉绝缘层的位置）相连。
　　④滑片 P 通过金属杆（电阻可忽略）与接线柱 C、D 相连。
P
A
B
C
D
滑动变阻器的结构
P
A
B
C
D
P
A
B
C
D
交流与讨论

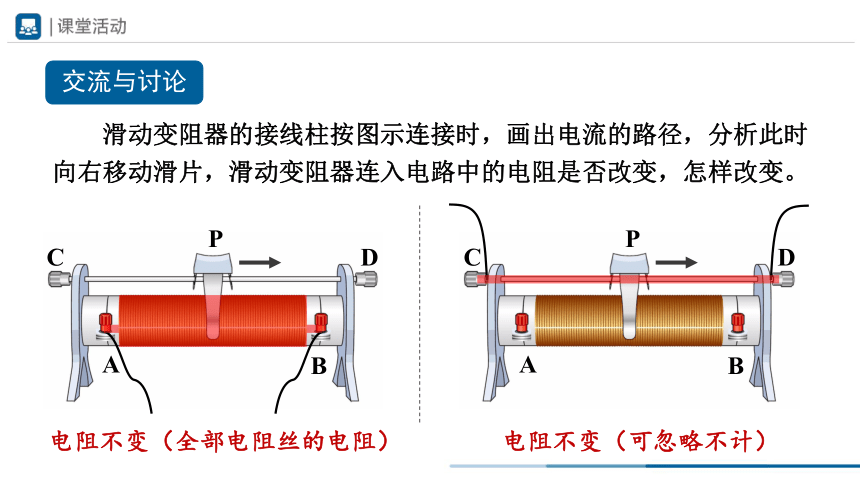

　　滑动变阻器的接线柱按图示连接时，画出电流的路径，分析此时
向右移动滑片，滑动变阻器连入电路中的电阻是否改变，怎样改变。
电阻不变（全部电阻丝的电阻）
电阻不变（可忽略不计）
P
A
B
C
D
P
A
B
C
D
交流与讨论

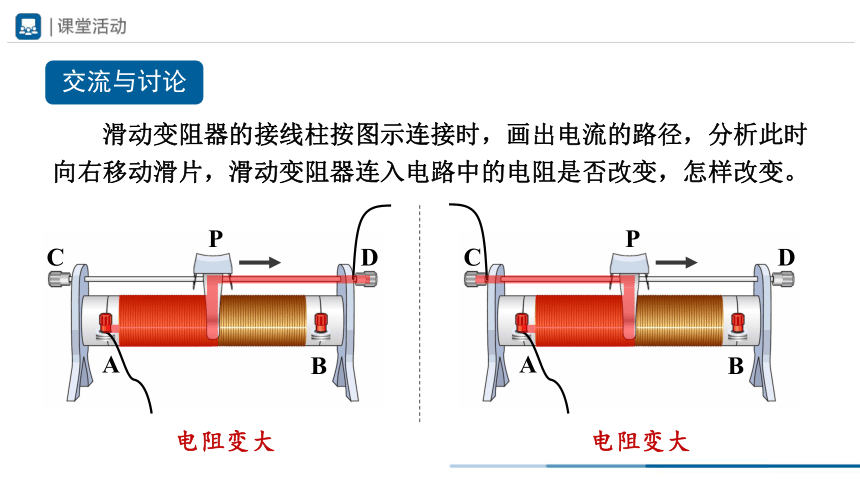

　　滑动变阻器的接线柱按图示连接时，画出电流的路径，分析此时
向右移动滑片，滑动变阻器连入电路中的电阻是否改变，怎样改变。
电阻变大
电阻变大
P
A
B
C
D
P
A
B
C
D

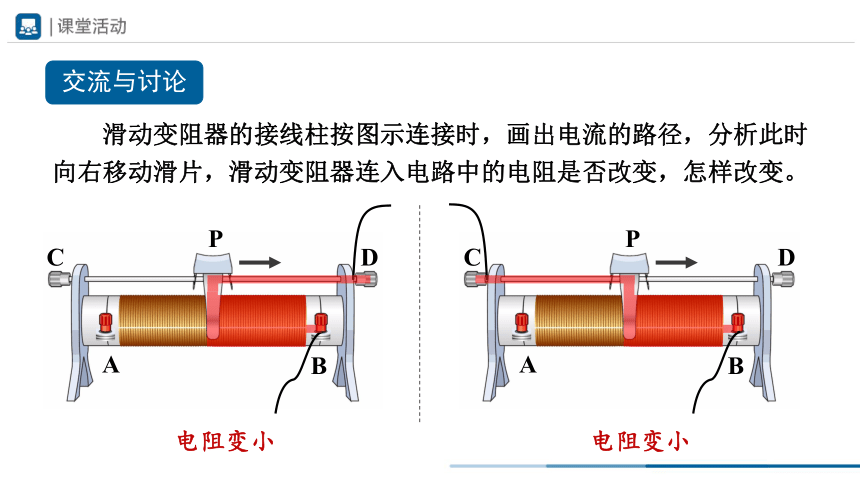

交流与讨论
　　滑动变阻器的接线柱按图示连接时，画出电流的路径，分析此时
向右移动滑片，滑动变阻器连入电路中的电阻是否改变，怎样改变。
电阻变小
电阻变小
用滑动变阻器改变灯泡的亮度
　　1. 用滑动变阻器改变灯
泡的亮度，滑动变阻器应与
灯泡___联。
　　2. 滑动变阻器的四个接
线柱怎样选择才能起到改变
电阻的作用？
　　3. 滑片向___________________方向移动时，滑动变阻器接入电路的电阻变___，电路中的电流变___，灯泡变亮。
　　4．为保护电路，接通电路前将滑片放到阻值最___的位置。
串
一上一下
靠近连接的下接线柱
小
大
大
实验
滑动变阻器的三类接法
一、变阻器
1．变阻器：能改变接入电路中电阻大小的元件。
2．滑动变阻器
（1）结构
接线柱（与电阻丝相连）
滑片
金属杆
接线柱（与金属杆相连）
电阻丝
绝缘管
2．滑动变阻器
（2）结构示意图
（4）原理：
（3）电路图符号：
C
D
B
A
P
滑动变阻器通过改变接入电路中的_______________，来改变接入电路中电阻的大小。
P
A
B
C
D
实物图
电阻丝的长度
2．滑动变阻器
（5）标牌
20 Ω　2 A
　　①该滑动变阻器的最大电阻为 20 Ω，即电阻调节范围是 0~20 Ω。
　　②该滑动变阻器允许通过的最大电流为 2 A，若电流超过 2 A ，会烧坏滑动变阻器。
（1）滑动变阻器与被控制的用电器串联。
3．滑动变阻器的连接与使用
（2）要连接“一上一下”两个接线柱。
连接“两上” 接线柱——导线
连接“两下”接线柱——定值电阻
（3）调节看滑片和连接的下接线柱的位置。
滑片远离连接的下接线柱，有效电阻丝变长，电阻变大；
滑片靠近连接的下接线柱，有效电阻丝变短，电阻变小。
（4）为保护电路，闭合开关前，滑动变阻器滑片要移到最大阻值处。
练习使用滑动变阻器
　　1．要求：滑动变阻器滑片向右移动时，灯泡变亮。画出电路图，连接实物图，标出闭合开关前滑片位置，并连接电路验证。
A
实验
　　2．按照电路图连接实物图和实际电路。
　　（1）闭合开关前，滑片移至最___端。向左移动滑动变阻器滑片，电流表示数变___，电压表测____两端的电压，示数变___。
A
V
R
S
R′
右
大
R
大
练习使用滑动变阻器
实验
　　2．按照电路图连接实物图和实际电路。
　　（2）使 R 两端的电压分别为 1 V、2 V、3 V。
　　（3）换用不同的定值电阻 R，保持电压表示数始终为 2 V。
A
V
R
S
R′
练习使用滑动变阻器
实验
二、变阻器的应用
（1）改变电路中的电流。
（2）改变用电器两端的电压。
（3）保护电路。
1．变阻器在电路中的作用。
——闭合开关前，将变阻器的电阻调节到最大值
调节变阻器的电阻值
2．生活中常见的变阻器——电位器
滑片
电阻丝
将电位器接入电路，要求滑片顺时针转动时，电路中的电流变大。
A
B
C
生活中变阻器的应用
可调风力的风扇
可调亮度的灯
电阻箱
　　1．电阻箱是一种能够显示电阻值大小的变阻器。
　　2．电阻箱两个接线柱间的电阻值：各旋钮对应指示点的读数乘以面板上标记的倍数，然后相加得到的数值。
R = ( 3×100＋4×10＋0×1＋6×0.1 ) Ω
= 340.6 Ω
×0.1
×1
×10
×100
1．变阻器
2．变阻器的应用
滑动变阻器的结构、电路图符号、原理
变阻器在电路中的作用
电位器
接线柱的选取
滑片移动方向和电阻大小变化
闭合开关前，滑片的位置
滑动变阻器的使用
　　1．查阅资料，了解电阻箱的工作原理。
　　2．根据变阻器的原理，设计一个体重秤，可以从电流表或电压表的表盘上读出体重，画出设计草图。
