生活中的透镜

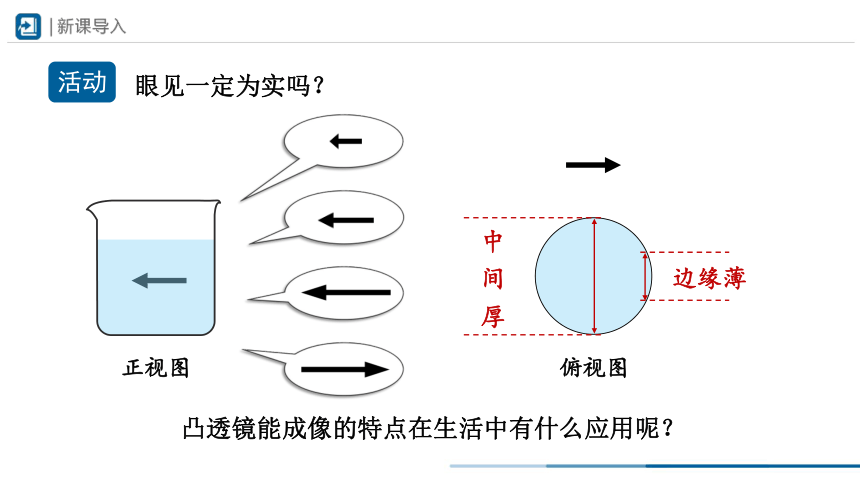

眼见一定为实吗？
正视图
俯视图
中
间
厚
边缘薄
活动
凸透镜能成像的特点在生活中有什么应用呢？

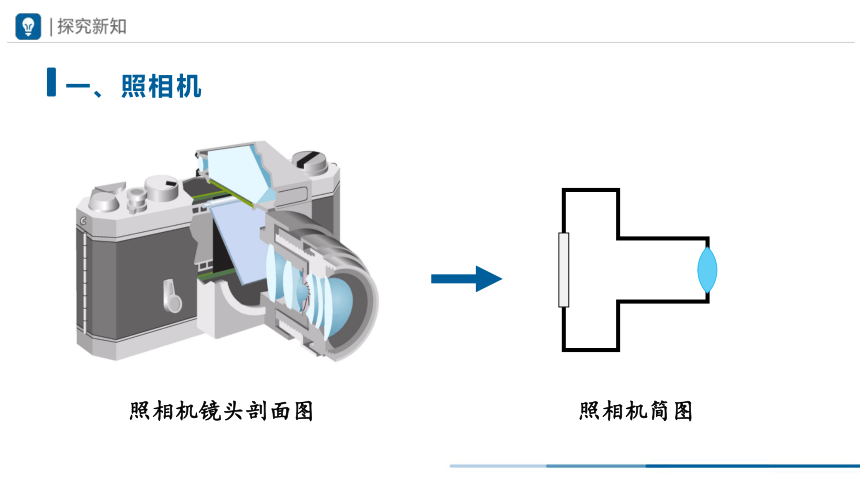

照相机镜头剖面图
一、照相机

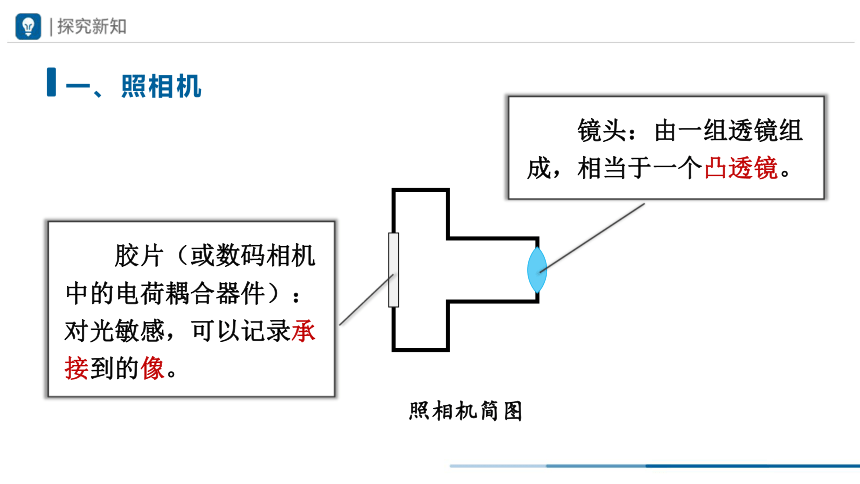

照相机简图
一、照相机
照相机简图
　　胶片（或数码相机中的电荷耦合器件）：对光敏感，可以记录承接到的像。
　　镜头：由一组透镜组成，相当于一个凸透镜。

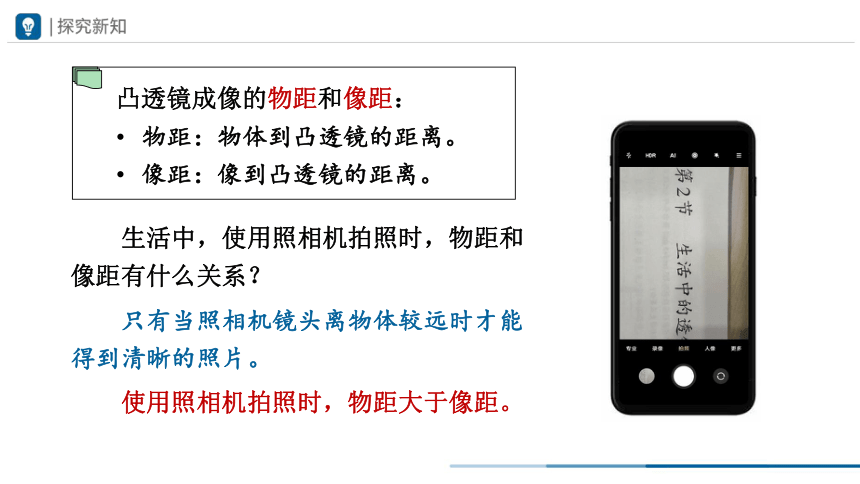

　　生活中，使用照相机拍照时，物距和像距有什么关系？
　　只有当照相机镜头离物体较远时才能得到清晰的照片。
　　使用照相机拍照时，物距大于像距。
物距：物体到凸透镜的距离。
像距：像到凸透镜的距离。
凸透镜成像的物距和像距：

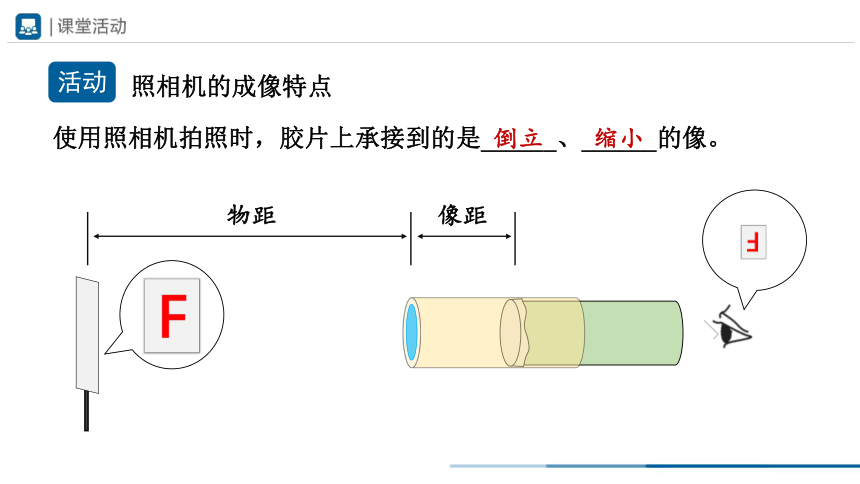

使用照相机拍照时，胶片上承接到的是______、______的像。
活动
照相机的成像特点
物距
像距
倒立
缩小

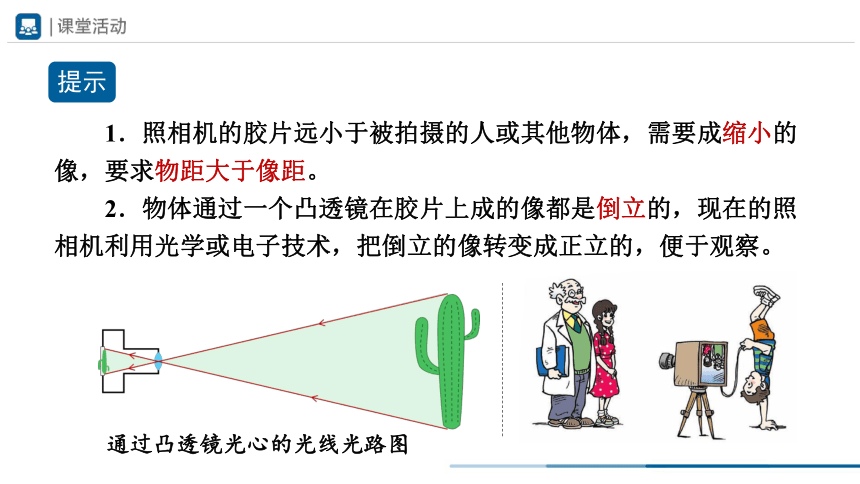

　　1．照相机的胶片远小于被拍摄的人或其他物体，需要成缩小的像，要求物距大于像距。
　　2．物体通过一个凸透镜在胶片上成的像都是倒立的，现在的照相机利用光学或电子技术，把倒立的像转变成正立的，便于观察。
提示
通过凸透镜光心的光线光路图

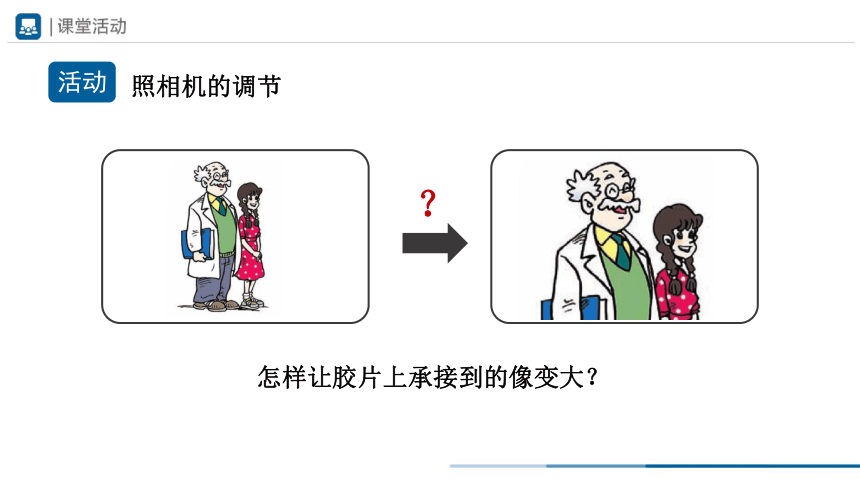

怎样让胶片上承接到的像变大？
活动
照相机的调节
？
活动
照相机的调节
物距
像距

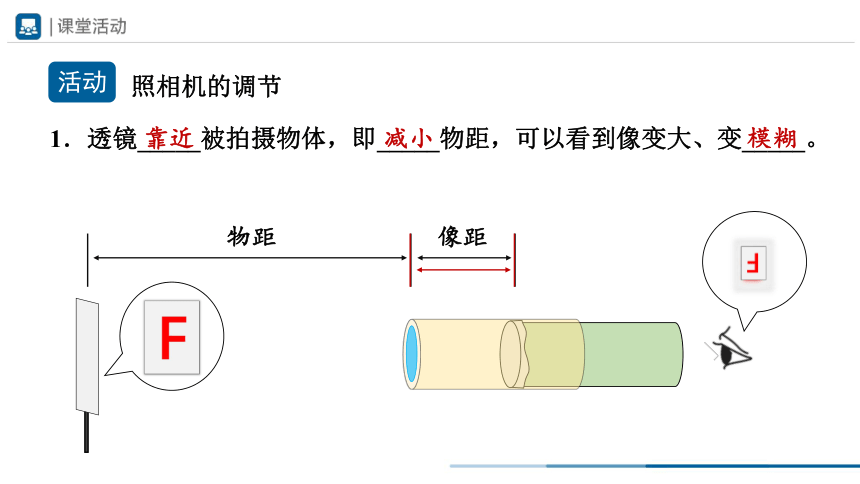

1．透镜_____被拍摄物体，即_____物距，可以看到像变大、变_____。
靠近
减小
模糊
2．再将纸筒_____一些，直至像变清晰。
活动
照相机的调节
物距
像距
拉出
1．透镜_____被拍摄物体，即_____物距，可以看到像变大、变_____。
靠近
减小
模糊
　　使用现代照相机拍照时，在不改变镜头焦距的情况下，依据“近大远小”调节像的大小。
　　由智能系统实现自动对焦（调节像距：物近像远、物远像近），使电荷耦合器件承接到的像清晰。
拓展
作图分析
O
F
F
照相机的成像原理
二、投影仪
老式投影仪（幻灯机）简图
平面镜：
投影片
镜头：相当于一个凸透镜
屏幕：承接像
改变光路
活动
投影仪的成像特点及调节
使用投影仪的目的：放大投影片上的图案。
利用模型投影仪实现这一目的，此时成的像是_____、放大的像。
物距和像距的关系：_______________。
要让像变小一点，怎样调节？
（1）将纸筒_____一些，即_____物距，可以看到像变小、变模糊。
（2）再将透镜_____被拍摄物体，直至像变清晰。
靠近
拉出
增大
倒立
物距小于像距
三、放大镜
放大镜是一个___透镜。
使用放大镜时，看到的像是_____、_____的。
要使放大镜中的像变大，应该_____物距。
正立
放大
凸
增大
活动
认识放大镜
放大镜和投影仪的区别
　　注意：用眼睛直接通过凸透镜观察模型投影仪中的投影片时，不要打开手电筒，避免损伤眼睛！
仪器 放大镜 投影仪
像的正倒
能否用光屏承接
能否被人眼看到
……
正立
倒立
不能
能
能
能
辨析
_______的成像原理
投影仪
_______的成像原理
放大镜
投影仪、放大镜的成像原理
它们分别和哪些光学现象的成像原理类似？
小孔成像
投影仪
放大镜
平面镜成像
水中硬币的折射成像
四、实像和虚像
性质 实像 虚像
成像原理
能否用光屏承接
能否被人眼看到
事例
实际光线会聚
实际光线的
反向延长线相交
能
不能
能
能
小孔成像，照相机，
投影仪
平面镜成像，部分折射
成像，放大镜
物距、像距
成像特点
4．实像和虚像
像的大小调节
1．照相机
倒立、缩小的实像
物距＞像距
物近像远像变大
2．投影仪
倒立、放大的实像
物距＜像距
物近像远像变大
3．放大镜
正立、放大的虚像
物远像变大
成像原理：
辨别方式：
实像——实际光线会聚
虚像——实际光线的反向延长线相交
能否用光屏承接
　　查阅资料，了解胶片式电影放映机、现代投影仪的工作原理。
便携式投影仪
