家庭电路

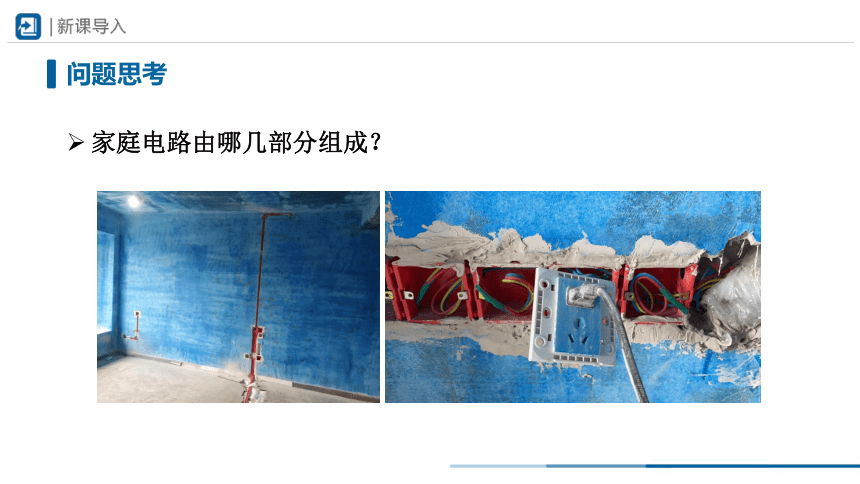

问题思考
家庭电路由哪几部分组成？

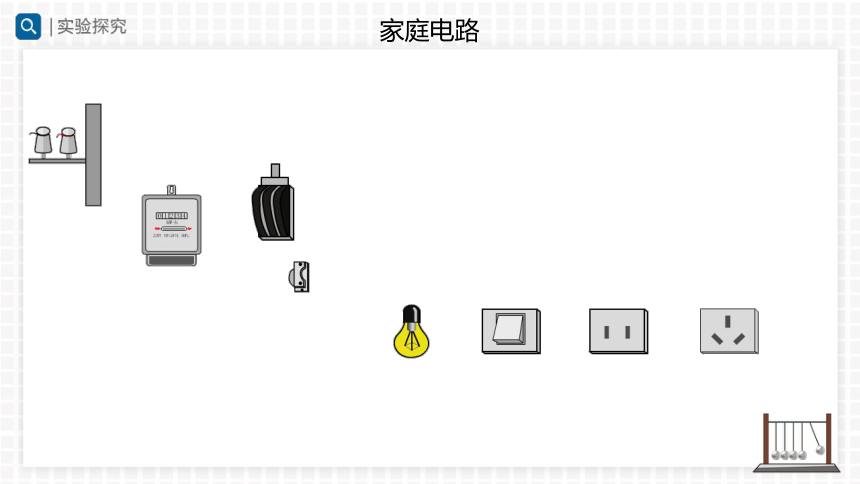

家庭电路

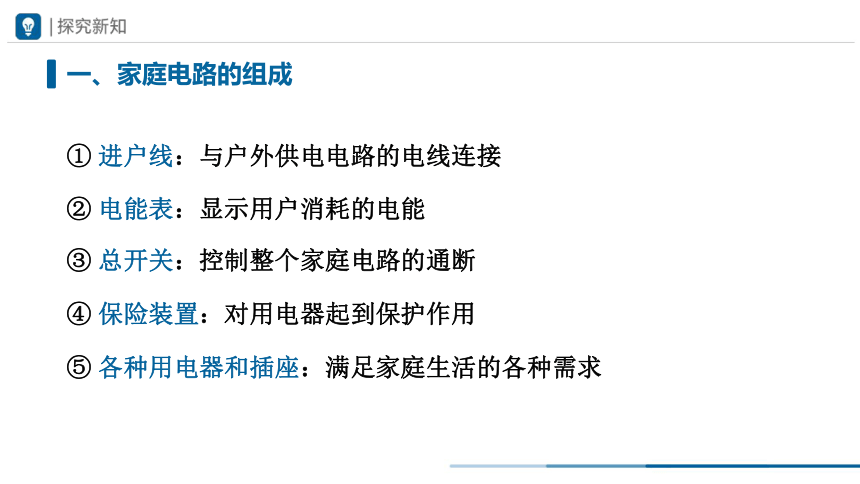

一、家庭电路的组成
① 进户线：与户外供电电路的电线连接
② 电能表：显示用户消耗的电能
③ 总开关：控制整个家庭电路的通断
④ 保险装置：对用电器起到保护作用
⑤ 各种用电器和插座：满足家庭生活的各种需求

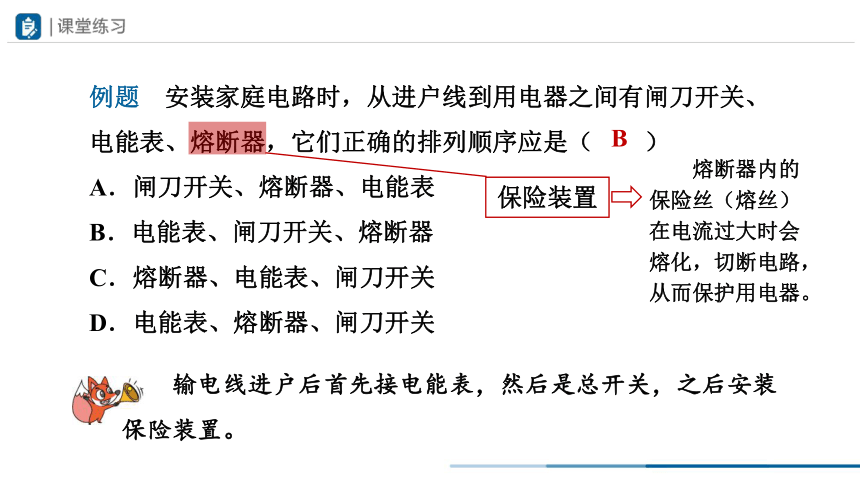

例题　安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（　　）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
B
保险装置
　　输电线进户后首先接电能表，然后是总开关，之后安装保险装置。
　　熔断器内的保险丝（熔丝）在电流过大时会熔化，切断电路，从而保护用电器。
一、家庭电路的组成

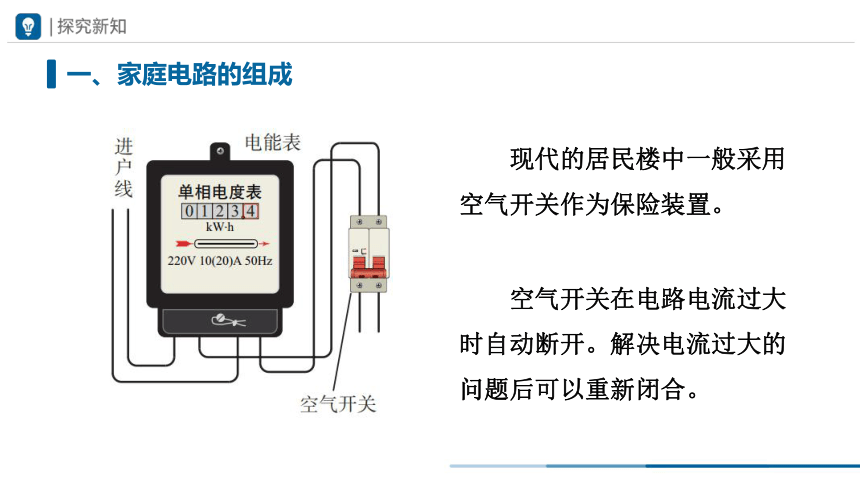

　　现代的居民楼中一般采用空气开关作为保险装置。
　　空气开关在电路电流过大时自动断开。解决电流过大的问题后可以重新闭合。
二、火线和零线
火线
零线
大地
0 V
220 V
220 V

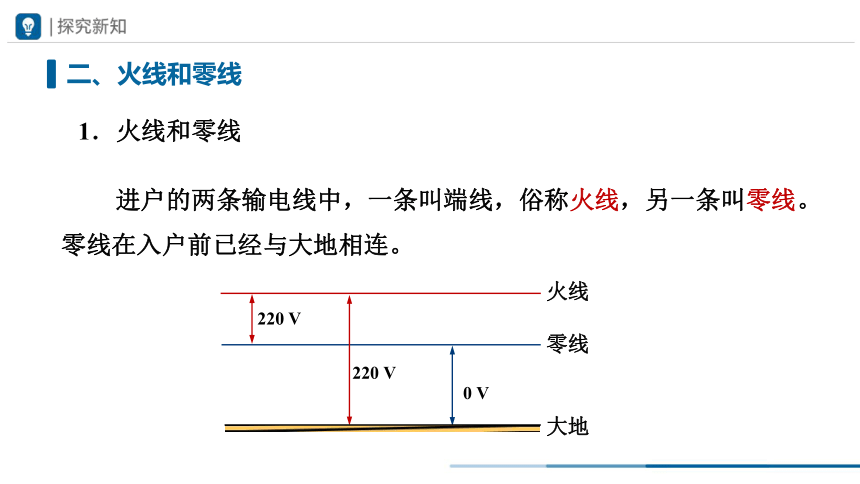

　　进户的两条输电线中，一条叫端线，俗称火线，另一条叫零线。零线在入户前已经与大地相连。
1．火线和零线
二、火线和零线

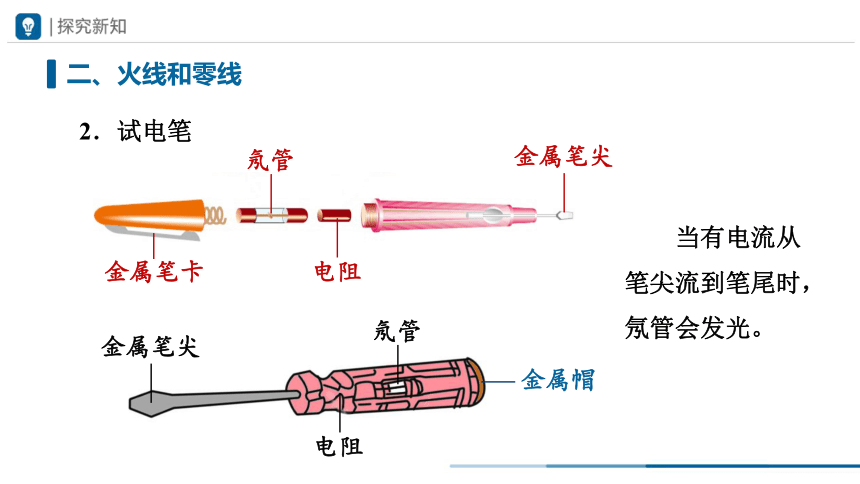

2．试电笔
二、火线和零线
2．试电笔
金属笔尖
电阻
氖管
金属笔卡
金属笔尖
电阻
氖管
金属帽
　　当有电流从笔尖流到笔尾时，氖管会发光。
　　试电笔中的电阻很大，约有一百万欧姆，测试220 V的火线时，通过人体的电流为多大？（人体电阻忽略不计）
二、火线和零线
2．试电笔
　　一般人体能感知的最小电流约0.7 mA，该电流不会对人体造成伤害。　　

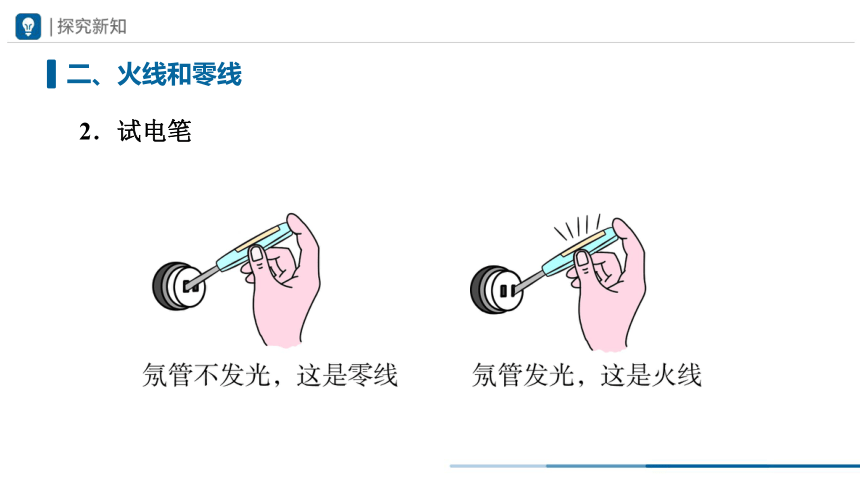

试电笔的使用
二、火线和零线
2．试电笔
接触笔尖，有触电危险
不接触笔尖且接触笔尾金属体
练习1　小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用试电笔插入书桌边的插座孔进行检查，发现其中一个孔能使试电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
C
螺口灯座、开关的连接
火线
零线
灯座：灯座底部的弹簧片与火线相连接，螺旋套与零线连接。
开关：接在火线与灯座（用电器）之间。
二、火线和零线
三、三线插头和漏电保护器
E
N
三线插头正视图
L
三线插头
三孔插座
1．三线插头和三孔插座
接用电器外壳
接用电部分
接地线
接火线
接零线
（E最长：先行接地）
三、三线插头和漏电保护器
1．三线插头和三孔插座
三线插头使金属外壳接地，若金属外壳带电，能将电及时导走。
三、三线插头和漏电保护器
2．漏电保护器
工作原理：发生漏电时，通过火线和零线的电流不相等，漏电保护器可使开关自动断开。
安装位置：大多安装在控制插座的总开关上。
下图中空气开关和漏电保护器的作用分别是什么？
练习2　关于家庭电路的说法不正确的是（　　）
A．洗衣机使用三孔插座能防止人触电
B．电灯的开关应安装在零线上
C．使用试电笔可以辨别家庭电路中的火线和零线
D．保险丝应串联接在火线上
B
1．家庭电路的组成
220 V
组成及安装：进户线、电能表、_______、
__________、用电器
保险丝：电流过大时，熔丝会_____，切断电路
总开关
2．火线和零线
火线和零线之间的电压为______
3．三线插头和漏电保护器
保险装置
熔化
分辨火线和零线的工具：________
试电笔
三线插头：最上面的长脚接___________
用电器外壳
三孔插座：最上面的孔接______
漏电保护器：漏（触）电时切断电路
地线
