家庭电路中电流过大的原因

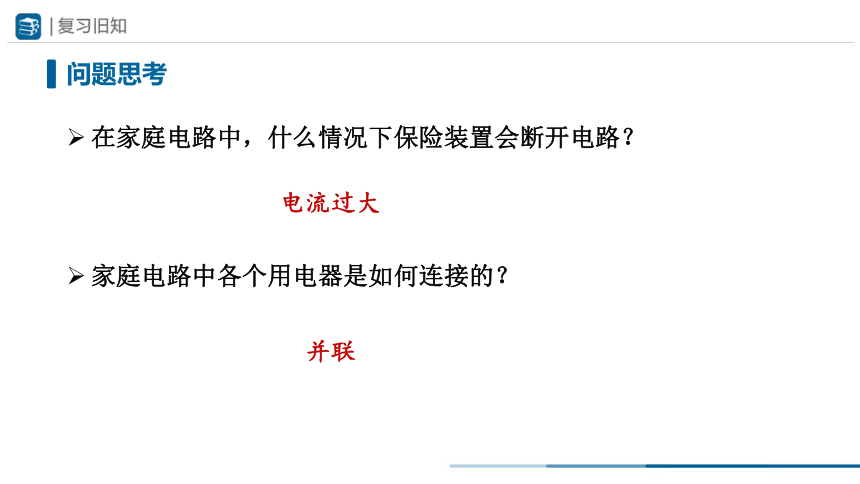

问题思考
在家庭电路中，什么情况下保险装置会断开电路？
并联
家庭电路中各个用电器是如何连接的？
电流过大
一、家用电器的总功率对家庭电路的影响
P = UI
定值220 V
P 越大，I 越大。
用电器的总功率过大是家庭电路中电流过大的原因之一。

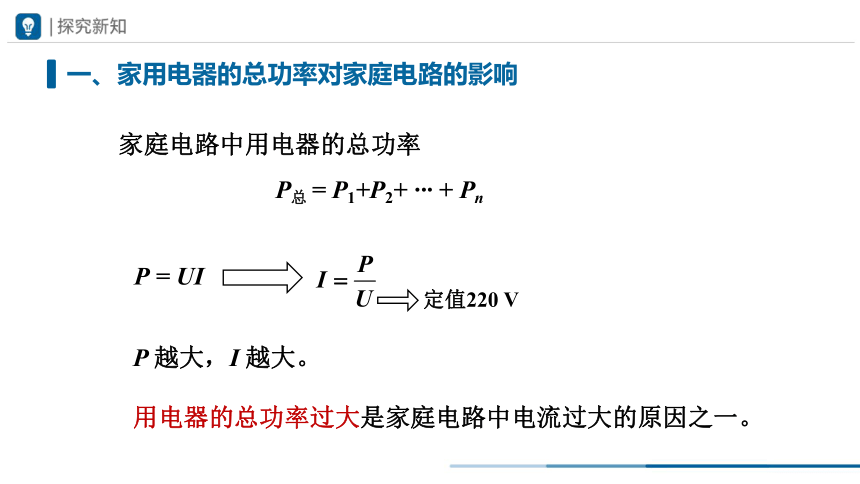

家庭电路中用电器的总功率
P总 = P1+P2+ ··· + Pn

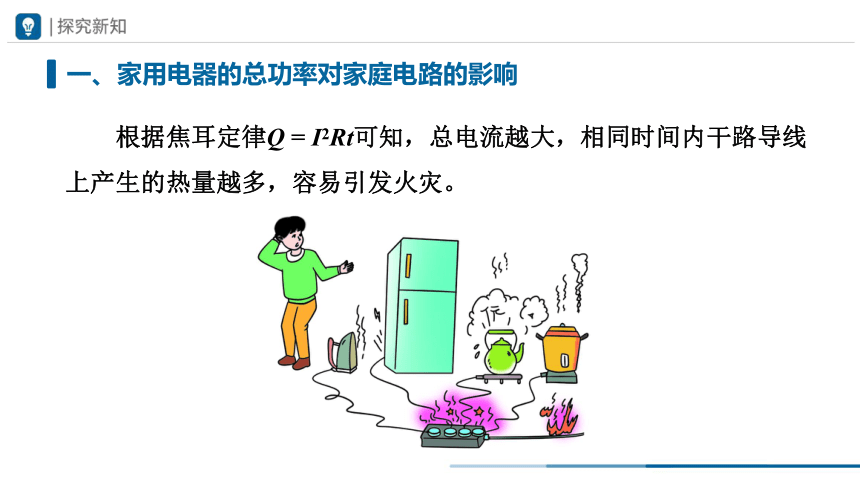

一、家用电器的总功率对家庭电路的影响
　　根据焦耳定律Q = I2Rt可知，总电流越大，相同时间内干路导线上产生的热量越多，容易引发火灾。

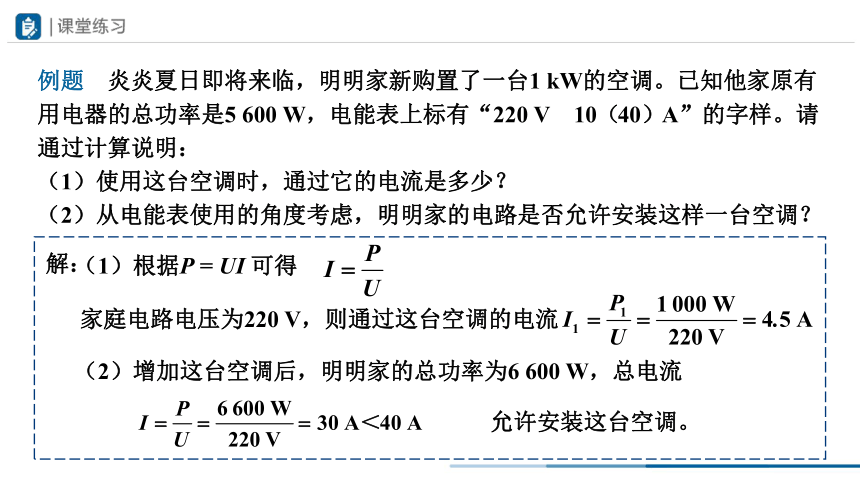

例题　炎炎夏日即将来临，明明家新购置了一台1 kW的空调。已知他家原有用电器的总功率是5 600 W，电能表上标有“220 V　10（40）A”的字样。请通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
解：
（1）根据P = UI 可得
家庭电路电压为220 V，则通过这台空调的电流
（2）增加这台空调后，明明家的总功率为6 600 W，总电流
允许安装这台空调。

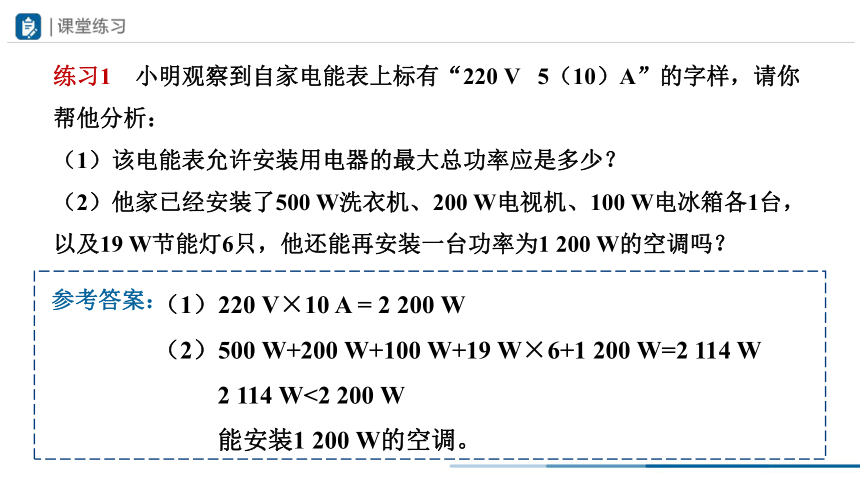

练习1　小明观察到自家电能表上标有“220 V 5（10）A”的字样，请你帮他分析：
（1）该电能表允许安装用电器的最大总功率应是多少？
（2）他家已经安装了500 W洗衣机、200 W电视机、100 W电冰箱各1台，以及19 W节能灯6只，他还能再安装一台功率为1 200 W的空调吗？
（1）220 V×10 A = 2 200 W
（2）500 W+200 W+100 W+19 W×6+1 200 W=2 114 W
2 114 W<2 200 W
能安装1 200 W的空调。
参考答案：
问题思考

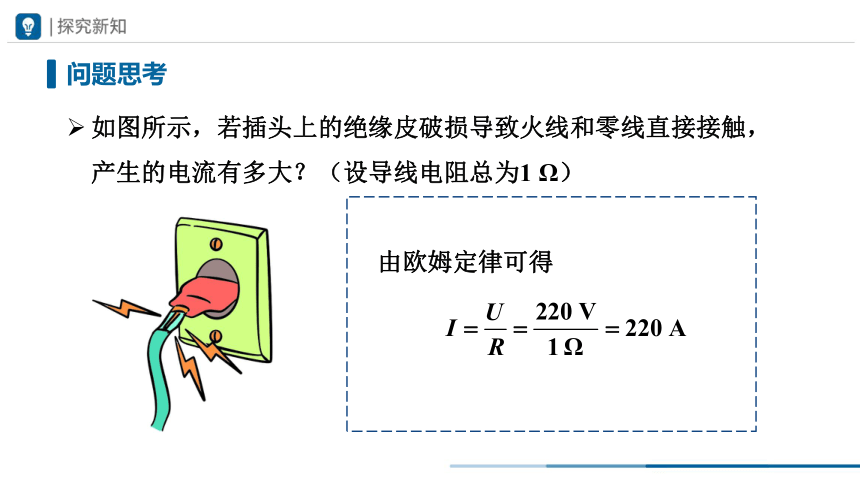

如图所示，若插头上的绝缘皮破损导致火线和零线直接接触，产生的电流有多大？（设导线电阻总为1 Ω）
由欧姆定律可得
二、短路对家庭电路的影响
火线和零线不通过用电器直接连通的现象称为短路。
　　当发生短路时，电路中的电流会很大，根据焦耳定律，电流越大，相同时间内产生的热量越多，越容易烧坏保险丝，甚至烧坏导线的绝缘皮而引起火灾。
火线
零线
电流不经过用电器
二、短路对家庭电路的影响
造成家庭电路短路的原因
1．安装或改装电路时粗心，使火线和零线直接连通。
2．电线绝缘皮被刮破或烤焦、老化，使火线和零线直接连通。
3．电路进水。
讨论交流
练习2　在下列情况中，会造成家庭电路中“空气开关”自动跳闸的是（　　）
A．开关中的两个线头相碰了
B．两孔插座中的两个线头相碰了
C．灯泡的灯丝断了又碰到一起
D．插头和插座接触不良
B
　　小明家的保险丝断了，为了解决这一问题，聪明的小明又换了一根，可是刚换上保险丝又断了，于是小明干脆换上了一根铜丝，小明这样做行吗？
三、保险丝的作用
讨论交流
三、保险丝的作用
演示实验
随着电流的增大，观察保险丝和铜丝变化。
三、保险丝的作用
讨论交流
（1）保险丝为什么可以起到保险作用？
（2）应该选择什么样的材料当保险丝？
（3）如何选择合适的保险丝？
安装在火线上，电流过大时，自动熔断，保护电路。
电阻较大，熔点较低的铅锑合金；不能用铁丝、铜丝代替。
①保险丝的额定电流等于或稍大于电路正常工作的最大电流。
②支路中的保险丝与支路中的用电器的额定功率相匹配。
三、保险丝的作用
　　小明家的保险丝断了，为了解决这一问题，聪明的小明又换了一根，可是刚换上保险丝又断了，于是小明干脆换上了一根铜丝，小明这样做行吗？
讨论交流
　　需要先查找问题，解决保险丝烧断的原因后再更换保险丝，不能用铜丝代替保险丝，会存在安全隐患。
练习3　物理兴趣小组的同学独立组装成一盏台灯后，将与其连接的插头插入插座中。闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断。更换新的保险丝后，将台灯单独接入电路，又发现保险丝熔断，其原因可能是（　　）
A．灯座短路
B．灯泡的灯丝断了
C．室内电路中本来就存在短路现象
D．插座短路
A
1．家庭电路的总功率对家庭电路的影响
电路的总功率越大，电路中的________越大。
总电流
2．短路对家庭电路的影响
短路时，电路中的______很小，电流很大。
3．保险丝的作用
电阻
在电流过大时，_________。
切断电路
