(共26张PPT)
章末复习
第二十章 电与磁

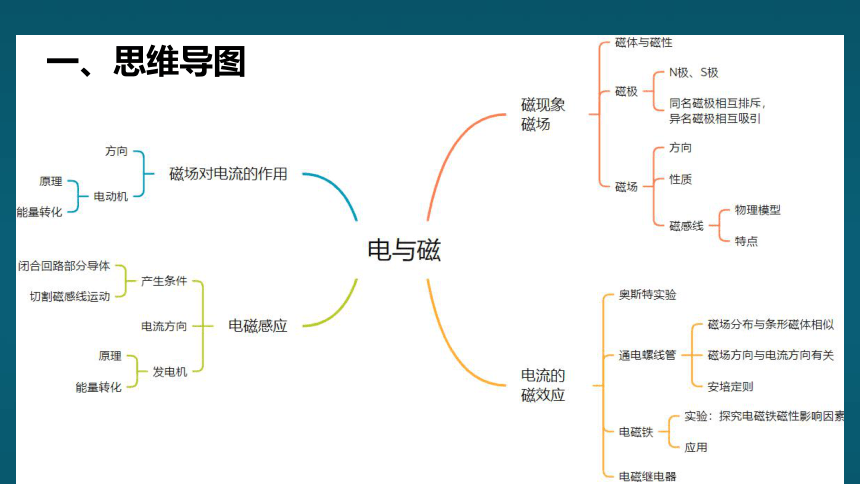

一、思维导图
二、考点突破

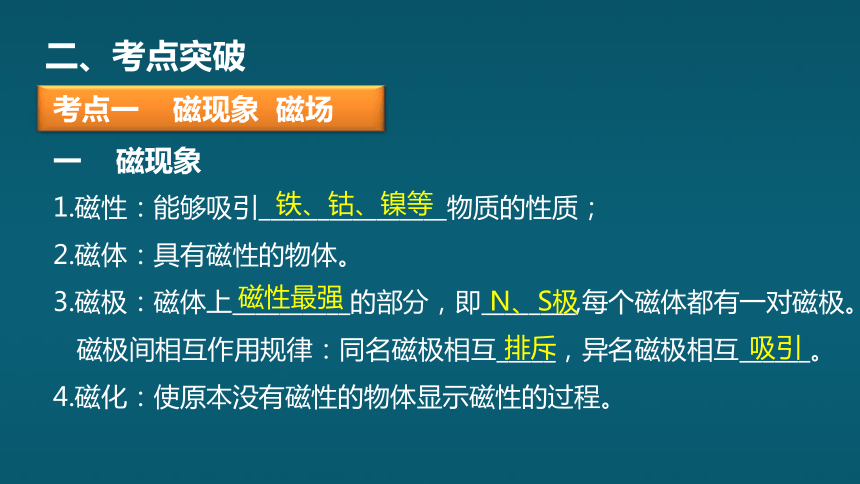

考点一 磁现象 磁场
一 磁现象
1.磁性：能够吸引________________物质的性质；
2.磁体：具有磁性的物体。
3.磁极：磁体上__________的部分，即________,每个磁体都有一对磁极。
磁极间相互作用规律：同名磁极相互_____，异名磁极相互______。
4.磁化：使原本没有磁性的物体显示磁性的过程。
铁、钴、镍等
磁性最强
N、S极
排斥
吸引

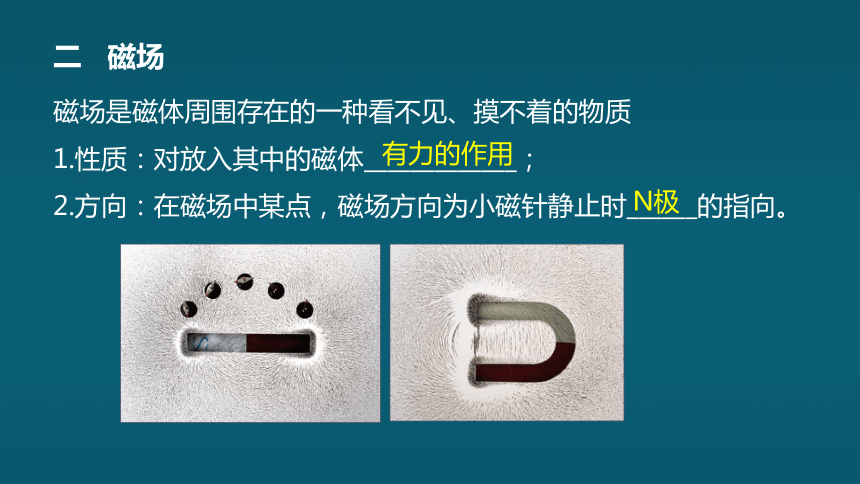

二 磁场
磁场是磁体周围存在的一种看不见、摸不着的物质
1.性质：对放入其中的磁体_____________；
2.方向：在磁场中某点，磁场方向为小磁针静止时______的指向。
有力的作用
N极

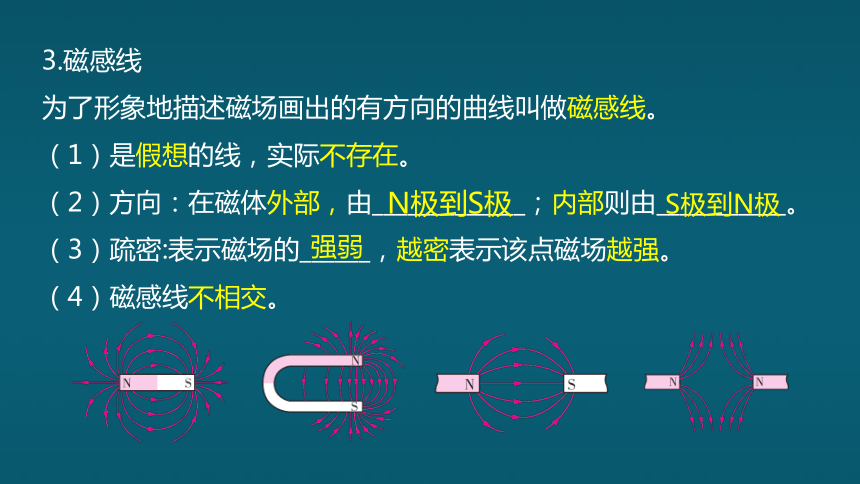

3.磁感线
为了形象地描述磁场画出的有方向的曲线叫做磁感线。
（1）是假想的线，实际不存在。
（2）方向：在磁体外部，由_____________；内部则由___________。
（3）疏密:表示磁场的______，越密表示该点磁场越强。
（4）磁感线不相交。
N极到S极
S极到N极
强弱

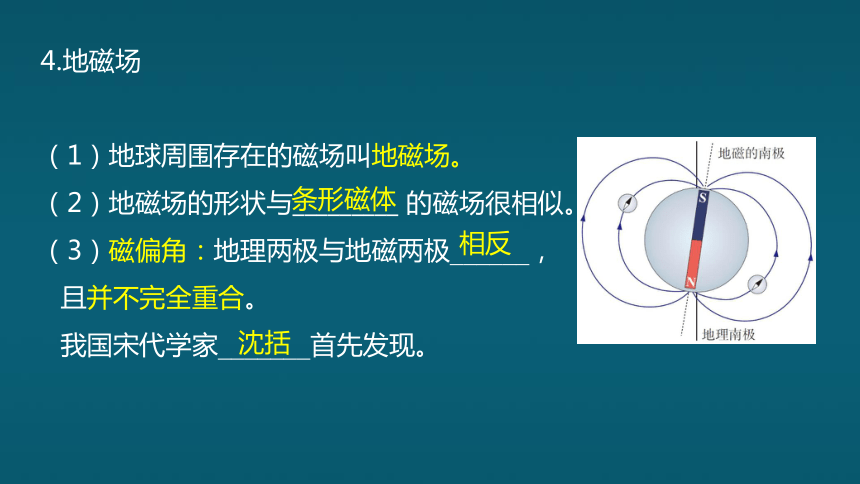

4.地磁场
（1）地球周围存在的磁场叫地磁场。
（2）地磁场的形状与_________ 的磁场很相似。
（3）磁偏角：地理两极与地磁两极______，
且并不完全重合。
我国宋代学家_______首先发现。
相反
条形磁体
沈括

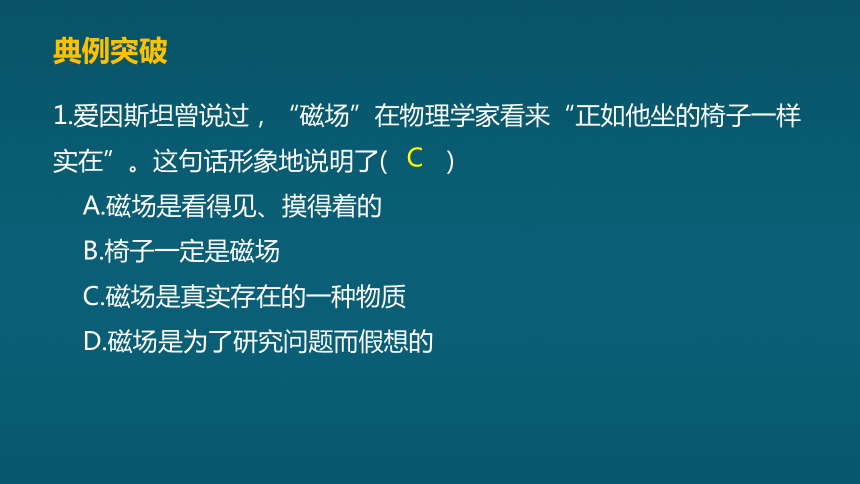

1.爱因斯坦曾说过，“磁场”在物理学家看来“正如他坐的椅子一样实在”。这句话形象地说明了( )
A.磁场是看得见、摸得着的
B.椅子一定是磁场
C.磁场是真实存在的一种物质
D.磁场是为了研究问题而假想的
C
典例突破

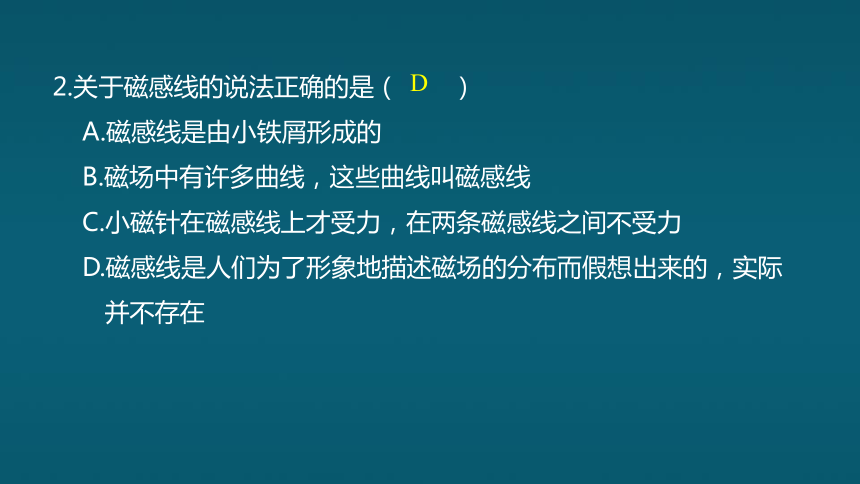

2.关于磁感线的说法正确的是（ ）
A.磁感线是由小铁屑形成的
B.磁场中有许多曲线，这些曲线叫磁感线
C.小磁针在磁感线上才受力，在两条磁感线之间不受力
D.磁感线是人们为了形象地描述磁场的分布而假想出来的，实际
并不存在
D

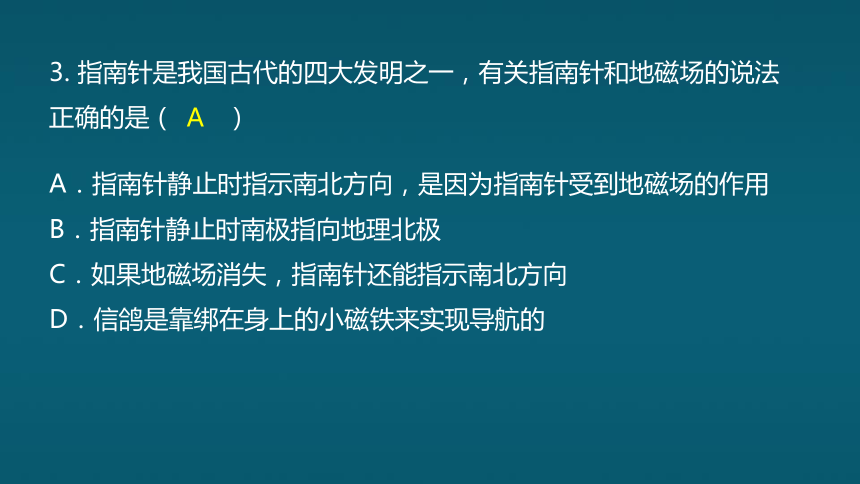

3. 指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是（　　）
A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用
B．指南针静止时南极指向地理北极
C．如果地磁场消失，指南针还能指示南北方向
D．信鸽是靠绑在身上的小磁铁来实现导航的
A
1.________首先发现了电流的磁效应
2.内容：_____________________________
考点二 电流的磁效应
奥斯特
通电导线周围存在与电流方向有关磁场
3.通电螺线管
（1）外部的磁场与___________的磁场相似
（2）通电螺线管两端的极性与_________ 有关
（3）利用_________ 判断磁场方向。
条形磁体
电流方向
安培定则
4.电磁铁
插入铁芯的通电螺线管称为电磁铁。
（1）原理：______________
（2）优点：磁性的有无由________控制
磁性的强弱由_____________________控制
磁极的方向由_____________________控制
（3）应用：__________________
电流的磁效应
通断电
电流大小、线圈匝数
电流方向、绕线方式
电磁起重机、磁悬浮列车、电磁继电器
实验：探究电磁铁磁性大小跟哪些因素有关
1.实验电路：
2.本实验用到了哪些实验方法？
3.通过实验可得到什么结论？
控制变量法、转换法
电磁铁磁性强弱与电流大小、线圈匝数、有无铁芯有关
4.电磁继电器
利用电磁铁来控制工作电路的一种开关。
（1）原理：______________
（2）构造
电流的磁效应
D． S接C，P滑至A端
1.如图所示的电磁铁，要想磁性最强，正确的方法是（　 ）
C． S接C，P滑至B端
A． S接D，P滑至B端
B． S接D，P滑至A端
D
典例突破
2.巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（　　）
A
A．指示灯变暗，电压表示数变大
B．指示灯变暗，电压表示数变小
C．指示灯变亮，电压表示数变大
D．指示灯变亮，电压表示数变小
1.原理：_____________________________
受力方向与_____________________有关；
受力大小与_____________________有关
2.主要组成：________、________
3. 能量转化：_____________________
考点三 电动机
电能转化为机械能
通电导线在磁场中受到力的作用。
电流方向、磁场方向
电流大小、磁场强弱
定子
转子
4.扬声器
（1）原理：_________________________
（2）作用：_________________________
（3）结构：线圈、永久性磁体、锥形纸盆。
把电信号转变为声音信号
通电导线在磁场中受到力的作用。
考点四 发电机
一、电磁感应
1.英国科学家________发现了电磁感应。
由此发明了发电机，开启了电气时代。
2.内容：闭合电路的__________在磁场中________________
时产生感应电流的现象。
法拉第
部分导体
做切割磁感线运动
实验 探究导体在磁场中运动时产生感应电流的条件
(1)实验器材：磁性不同的蹄形磁体、导线、金属棒、灵敏电流计等．
(2)实验装置如图所示．
(3)实验方法：转换法和控制变量法
(4)感应电流产生的条件： 的一部分导体在磁场中做
运动时，导体中就会产生感应电流．
闭合电路
切割磁感线
(5)探究感应电流的方向与磁场方向和导体运动方向的关系
①如果只把磁体的N、S极对调，灵敏电流计的指针偏转方向将 ；如果只让金属棒向相反方向做切割磁感线运动，灵敏电流计的指针偏转方向将 ；
②如果把磁体的N、S极对调，并让金属棒向相反方向做切割磁感线运动，灵敏电流计指针偏转方向 ；
③探究感应电流方向与磁场方向的关系，应控制 不变，改变 ；探究感应电流方向与导体运动方向的关系，控制 不变，改变 ．
相反
相反
不变
金属棒运动方向
磁场方向
磁场方向
导体运动方向
(6)探究感应电流的大小与磁场强弱和导体运动速度的关系．
①如果金属棒切割磁感线运动的速度增大，则感应电流 ，灵敏电流计的指针偏转角度会 ；如果增强磁体的磁性，则感应电流 ，灵敏电流计的指针偏转角度会 ．
②由控制变量法可知，若要探究感应电流大小与磁场强弱的关系，应控制金属棒 不变，改变 ；若要探究感应电流大小与导体运动速度的关系，应控制 不变，改变导体 ．
增大
增大
增大
增大
运动速度
磁场强弱
磁场强弱
运动速度
3.发电机
（1）原理：___________
（2）结构：主要由_____ 和______构成
（3）能量转化：____________________
（4）应用：动圈式话筒
电磁感应
定子
机械能转化为电能
转子
电磁现象的辨识
实验 奥斯特实验 电磁铁磁性强弱 磁场对电流的作用 电磁感应
装置图
工作 原理 电流的磁效应 通电导体在磁场 中受力运动 电磁感应
应用 电磁铁、电磁继电器 电动机、扬声器 发电机、
动圈式话筒
1.如图所示四个装置中工作原理与发电机相同的是（　　）
A．电磁起重机 B．司南 C．话筒 D．扬声器
C
典例突破
2.如图所示，导体ab放在U形磁铁中央。在虚线框中接入某种实验器材可进行相应的实验探究。以下正确的是（　　）
A. 接入电流表可探究电磁感应现象，与发电机原理相同
B. 接入电流表可探究通电导体在磁场中受力，与发电机原理相同
C. 接入电源可探究电磁感应现象，与电动机原理相同
D. 接入电源可探究通电导体在磁场中受力，与发电机原理相同
A
