第四章 第3节
平面镜成像

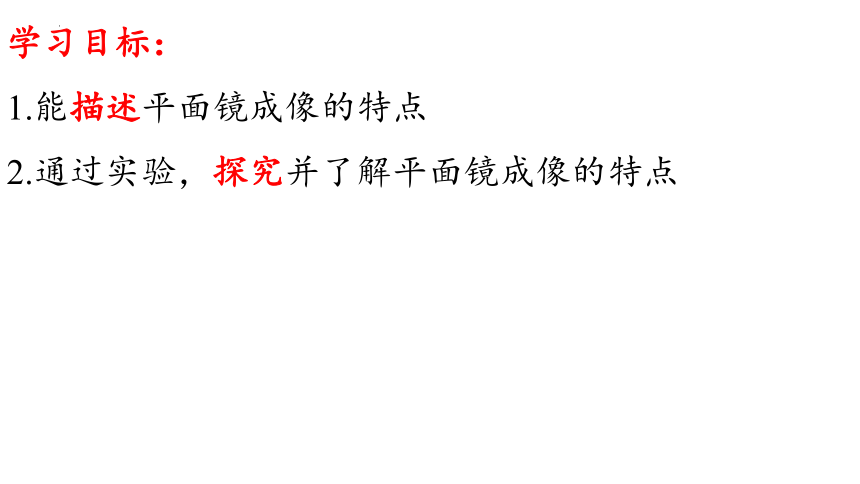

学习目标：
1.能描述平面镜成像的特点
2.通过实验，探究并了解平面镜成像的特点

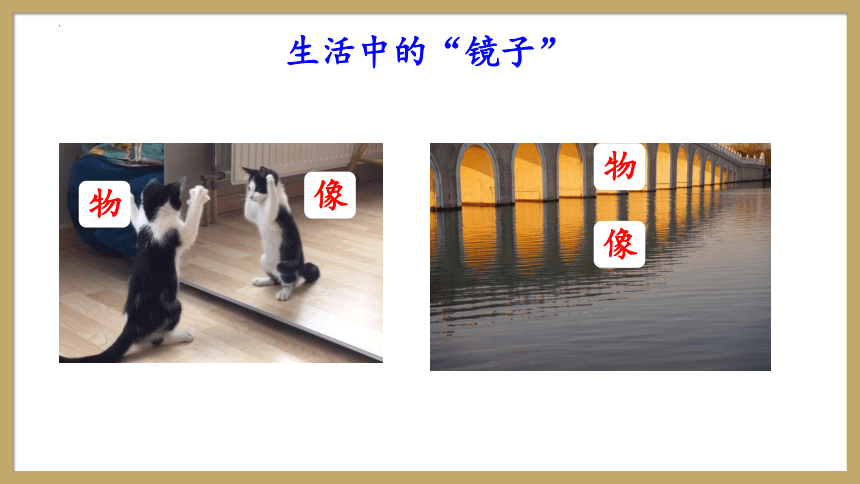

生活中的“镜子”
物
像
物
像

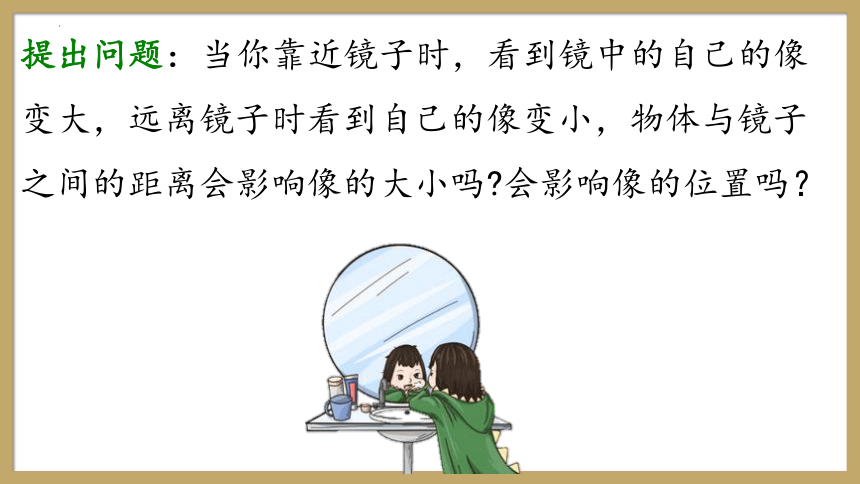

提出问题：当你靠近镜子时，看到镜中的自己的像变大，远离镜子时看到自己的像变小，物体与镜子之间的距离会影响像的大小吗 会影响像的位置吗？
探究实验：平面镜成像特点

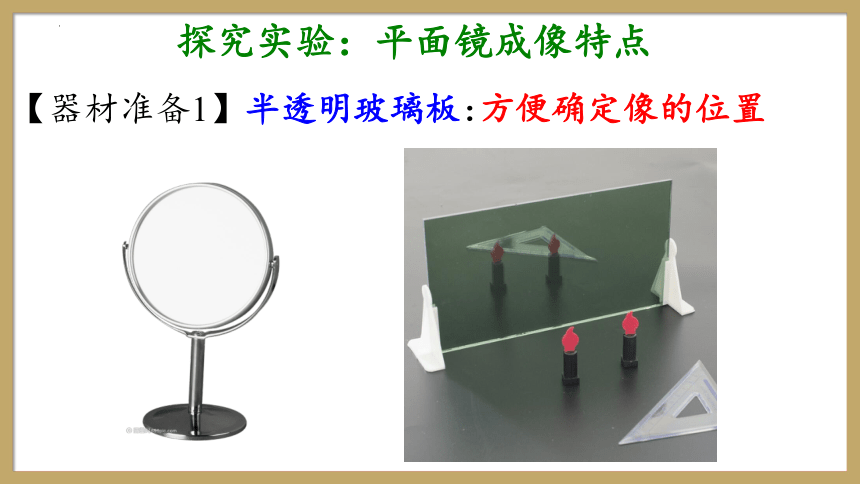

【器材准备1】半透明玻璃板：
方便确定像的位置
【器材准备2】两个完全相同的蜡烛：
方便比较像与物的大小关系

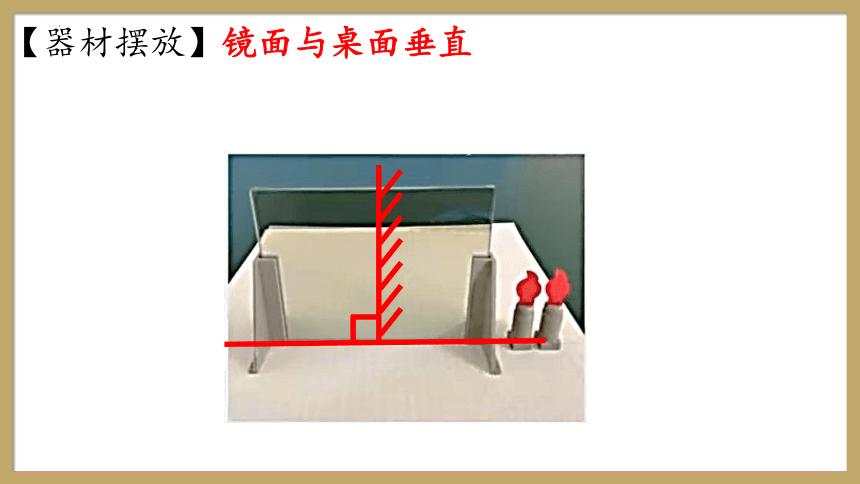

【器材摆放】镜面与桌面垂直

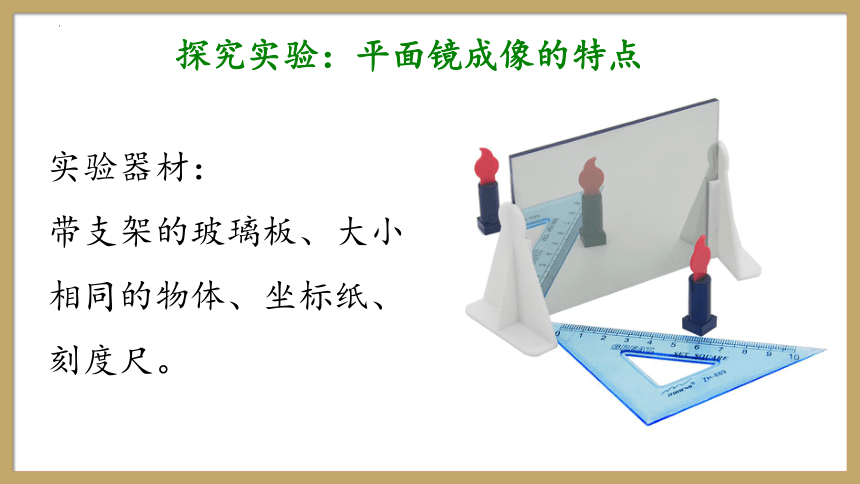

探究实验：平面镜成像的特点
实验器材：
带支架的玻璃板、大小相同的物体、坐标纸、刻度尺。
探究一、像与物的大小关系
实验结论1：像与物大小相等，且所成的像为虚像
实验现象1：蜡烛B与蜡烛A的像完全重合;光屏上没有平面镜所成的像
考点总结：
1.实验中用未点燃的蜡烛B代替蜡烛A的像，这种物理方法是： 。
2.确定像和物的大小关系时，人眼应在玻璃板的____(选填“前”或“后”)侧观察；
3.确定平面镜成像的虚实时，人眼应在玻璃板的___(选填“前”或“后”)侧观察。
等效替代法
前
后
（与物同侧）
（与像同侧）
探究二、像与物的位置关系
序号 物距/cm 像距/cm
1 9.20cm 9.20cm
2 6.60cm 6.80cm
3 4.60cm 4.30cm
实验结论2：像距等于物距
像的大小不随物距的变化而变化。
探究二、像与物的位置关系
实验结论3：像与物的连线与镜面垂直
实验结论汇总
实验结论1：像与物大小相等，且为虚像
实验结论2：像距等于物距
实验结论3：像与物的连线与镜面垂直
像与物关于镜面对称
实验结论4：像的大小不随物距而变化
【即：像的大小只和物体大小有关】
想想议议1
通过实验我们得到结论：像与物大小始终相等，那为什么当我们远离镜子时会感觉像在变小？
想想议议2
将笔尖抵在平面镜上，你会看到两个像，你知道为什么吗？
平面镜比较厚，在平面镜的两个表面同时发生反射，各成一个像
选择薄玻璃板的原因：____________。
避免产生重影
想想议议3：若镜面倾斜，像的位置会怎样
镜面前倾
像向上浮
镜面后倾
像向下浮
课堂小结
1.平面镜成像的特点： 、 、 。
2.平面镜成像的原理 。
正立
等大
虚像
光的反射
1.（2022 滨州）如图所示，在“探究平面镜成像的特点”实验中。下列说法正确的是（　　）
A．用玻璃板代替平面镜，是为了观察到的蜡烛的像更清晰
B．只要把光屏放在恰当的位置，就能承接到蜡烛的像
C．蜡烛距玻璃板越远，蜡烛的像就越小
D．只把玻璃板向左平移，蜡烛的像的位置不变
D
A.便于确定像的位置
B.所成像为虚像，无法用光屏承接
C.像的大小只与物的大小有关
2.（2022.株洲）检查视力时，视力表放在被测者头部的后上方，如图甲所示，则视力表上如图乙所示的字母在平面镜中的像正确的是（　　）
B
3.（2022 吉林）身高1.6m的小明站在竖直摆放的平面镜前1m处，他的像距离平面镜 m；如果他远离平面镜，他的像的大小将 。
1
不变
4.（2021 鞍山）如图所示，一只天鹅在水深为1.5m的水面上方水平飞行，它在水中的倒影是由于光的 形成的。若此时的天鹅距水面2m,它在水中的倒影离天鹅 m。若以水中的倒影为参照物，水面上方飞行的天鹅是 （选填“运动”或“静止”）的。
反射
4
静止
5.如图所示，小区箱式电梯门的内侧不锈钢面可以成像。当乘梯人乘坐电梯到达相应楼层后，电梯门向左右两侧平推打开，若人保持不动，其在两侧电梯门中所成的像（　　）
A．随着门的打开而分开，但像依然是完整的
B．像的位置不随门的打开而改变，两像完全重合
C．两个门中的像不再完整，合起来是完整的像
D．随着门的打开，两个像都会变小
B
