第十九章 生活用电
第1节 家庭电路
人教版 物理 九年级
目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价
PART 01自主学习

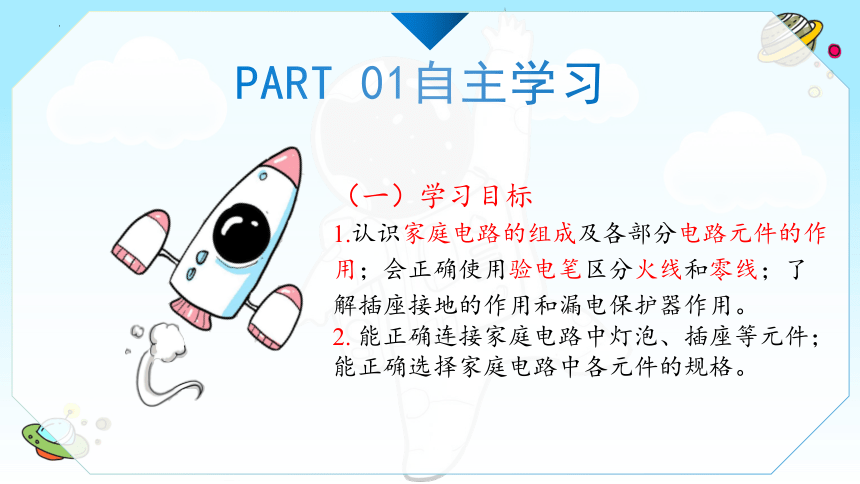

（一）学习目标
1.认识家庭电路的组成及各部分电路元件的作用；会正确使用验电笔区分火线和零线；了解插座接地的作用和漏电保护器作用。
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选择家庭电路中各元件的规格。
（二）自学检测
PART 01

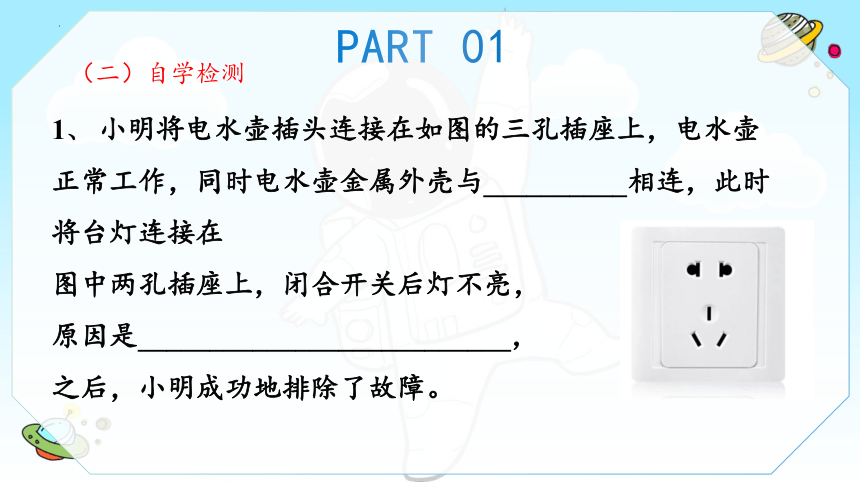

1、 小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与__________相连，此时将台灯连接在
图中两孔插座上，闭合开关后灯不亮，
原因是__________________________，
之后，小明成功地排除了故障。
（二）自学检测
PART 01

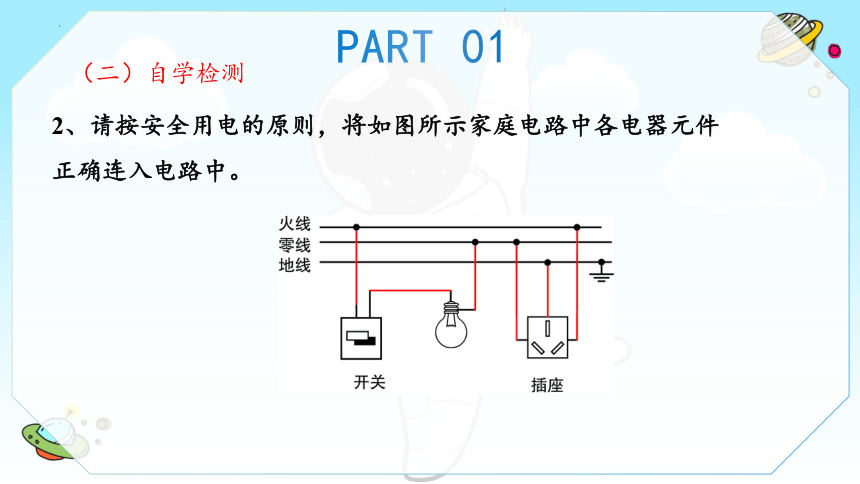

2、请按安全用电的原则，将如图所示家庭电路中各电器元件正确连入电路中。

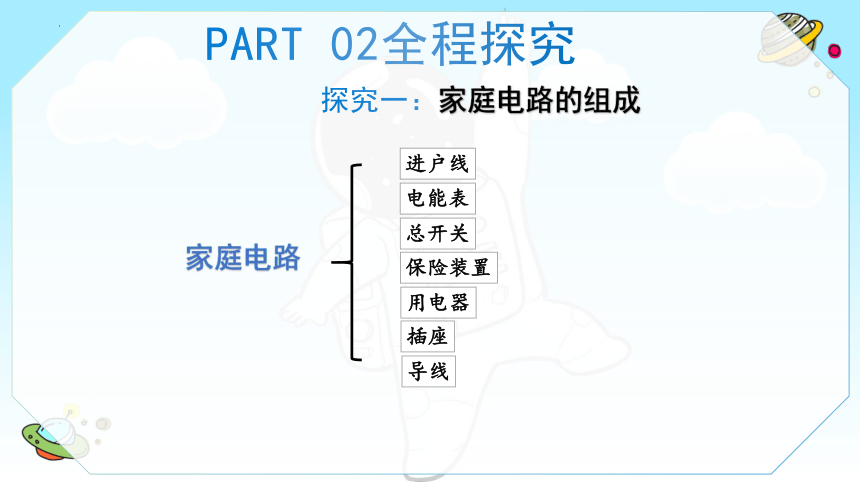

探究一：家庭电路的组成
PART 02全程探究
进户线
电能表
总开关
保险装置
用电器
导线
插座

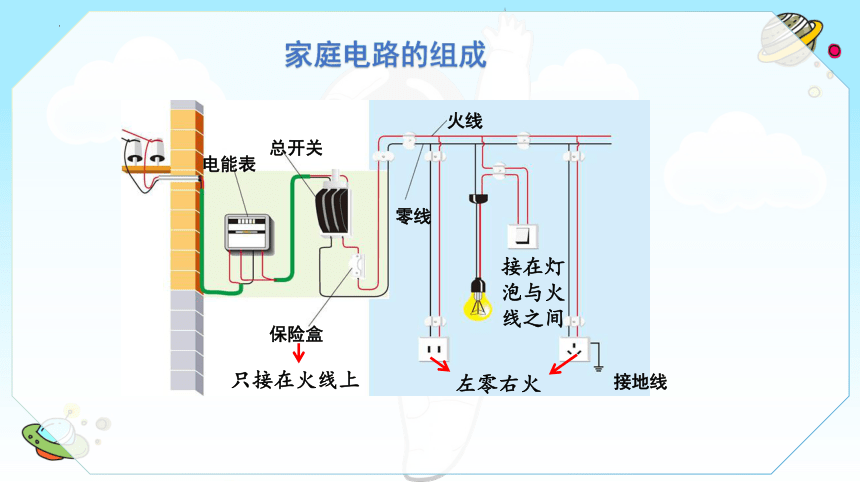

家庭电路
电能表
总开关
保险盒
零线
火线
接地线
只接在火线上
接在灯泡与火线之间
左零右火
家庭电路的组成

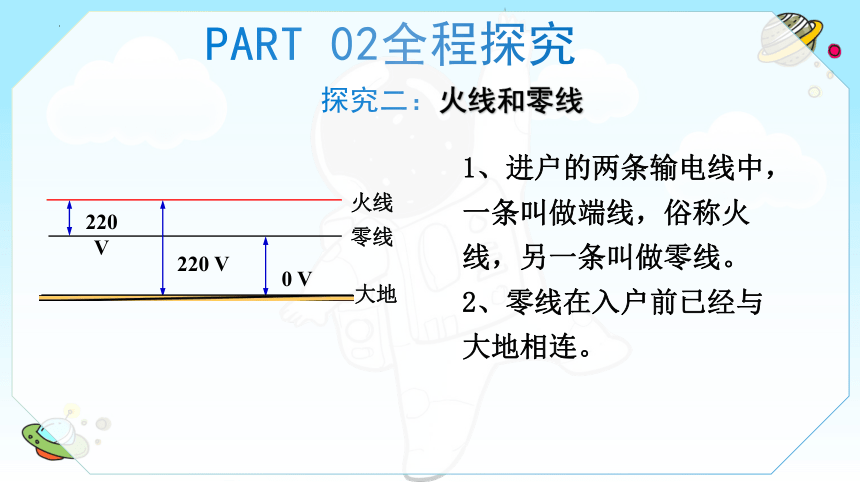

探究二：火线和零线
PART 02全程探究
火线
零线
大地
0 V
220 V
220 V
1、进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
2、零线在入户前已经与大地相连。

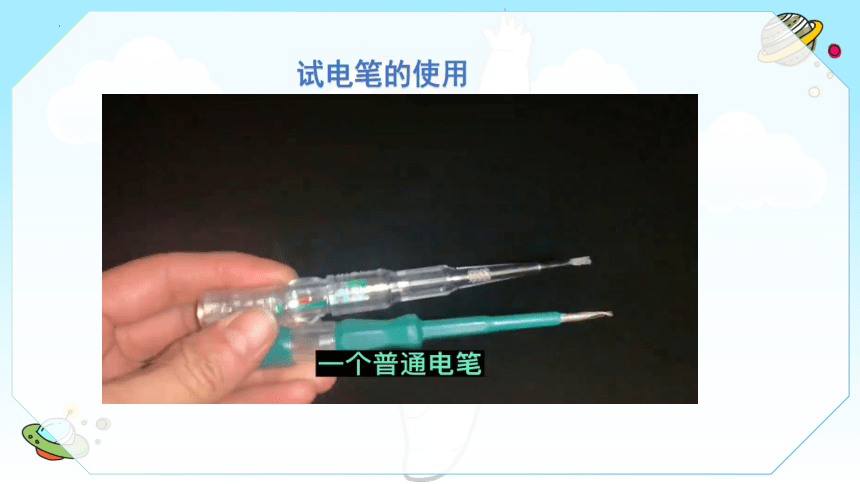

试电笔的使用
试电笔的使用
错误
1、用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
2、手不接触笔尾金属体，笔尖金属体触火线时，氖管也不会发光。
3、绝对不能用手接触笔尖金属体。否则，会引起触电。
正确
探究三：三线插头和漏电保护器
PART 02全程探究
插头上标着E的导线和用电器的金属外壳相连，插头上相应的导线和室外的大地相连。万一用电器的外壳与电源火线之间的绝缘部分损坏，使外壳带电，电流就会流入大地，不致于对人造成伤害。
在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
如果站在地上的人不小心接触了火线，电流经过人体流入大地 ，这时，总开关上的“漏电保护器”会迅速切断电流，对人体起到保护作用。
漏电保护器
PART 03全员提高
（一）统一观点
PART 03全员提高
（二）课堂检测
1.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则 （　　）
A．电热水壶所在电路的 b、c间断路
B．插座的接地线断路
C．电路的 c、d间导线断路
D．电路的 a、b间导线断路
PART 03全员提高
（二）课堂检测
2、下列有关家庭电路的说法正确的是（　　）
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
PART 03全员提高
（二）课堂检测
3、【多选】如图所示的家庭电路中，连接错误的元件是
（　　）
A．开关
B．两孔插座
C．电灯
D．三孔插座
PART 03全员提高
（二）课堂检测
4. 图为试电笔的结构及使用方法。下列说法正确的是（　　）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
PART 03全员提高
（二）课堂检测
5. 如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
PART 03全员提高
（二）课堂检测
6. 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线ad断路
b
c
d
a
S
零线
火线
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 04自我评价
谢谢大家！
