第十九章 生活用电
第2节 家庭电路中电流过大的原因
人教版 物理 九年级
目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价
PART 01自主学习
（一）学习目标

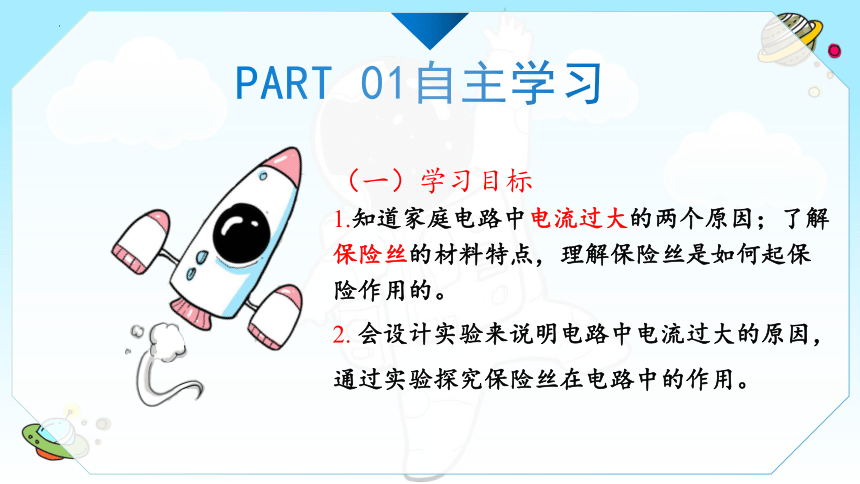

1.知道家庭电路中电流过大的两个原因；了解保险丝的材料特点，理解保险丝是如何起保险作用的。
2. 会设计实验来说明电路中电流过大的原因，通过实验探究保险丝在电路中的作用。
（二）自学检测
PART 01

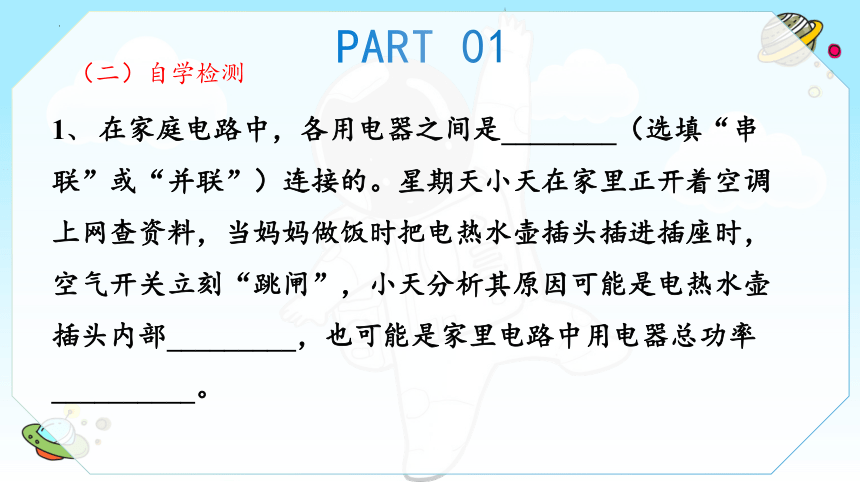

1、 在家庭电路中，各用电器之间是________（选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_________，也可能是家里电路中用电器总功率__________。
（二）自学检测
PART 01

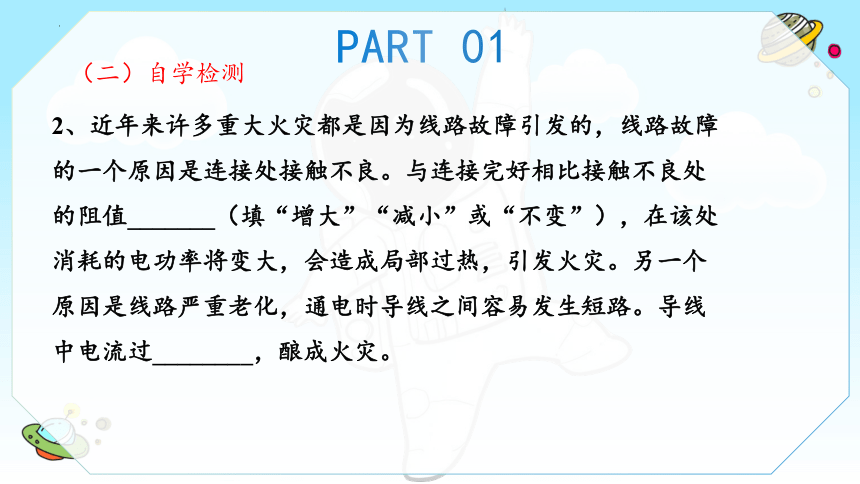

2、近年来许多重大火灾都是因为线路故障引发的，线路故障的一个原因是连接处接触不良。与连接完好相比接触不良处的阻值_______（填“增大”“减小”或“不变”），在该处消耗的电功率将变大，会造成局部过热，引发火灾。另一个原因是线路严重老化，通电时导线之间容易发生短路。导线中电流过________，酿成火灾。
探究一：家用电器的总功率对家庭电路的影响
PART 02全程探究

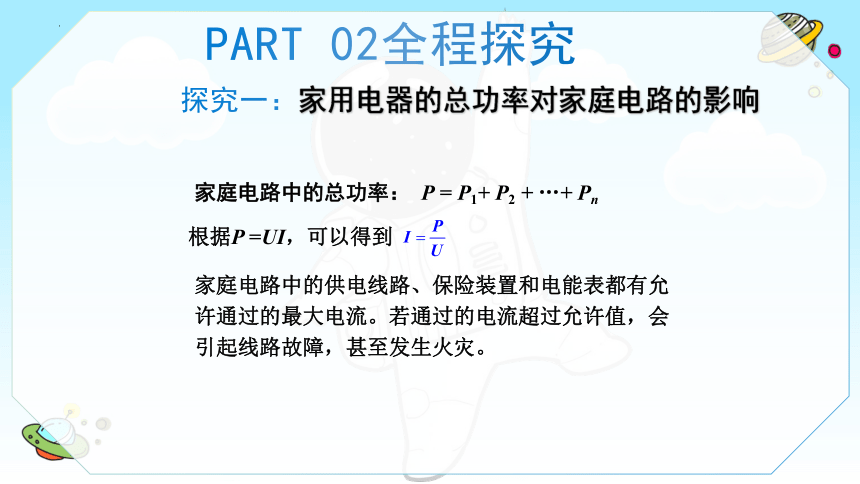

　 根据P =UI，可以得到
家庭电路中的供电线路、保险装置和电能表都有允许通过的最大电流。若通过的电流超过允许值，会引起线路故障，甚至发生火灾。
家庭电路中的总功率： P = P1+ P2 + …+ Pn

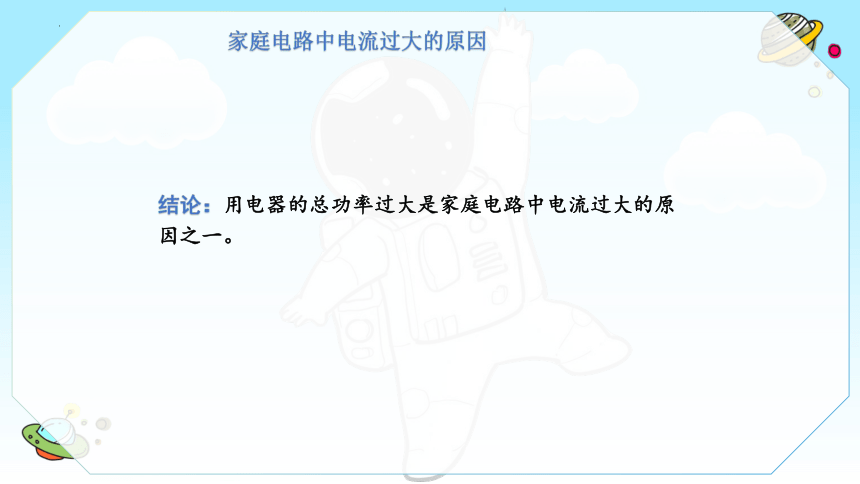

结论：用电器的总功率过大是家庭电路中电流过大的原因之一。
家庭电路中电流过大的原因
探究二：短路对家庭电路的影响
PART 02全程探究

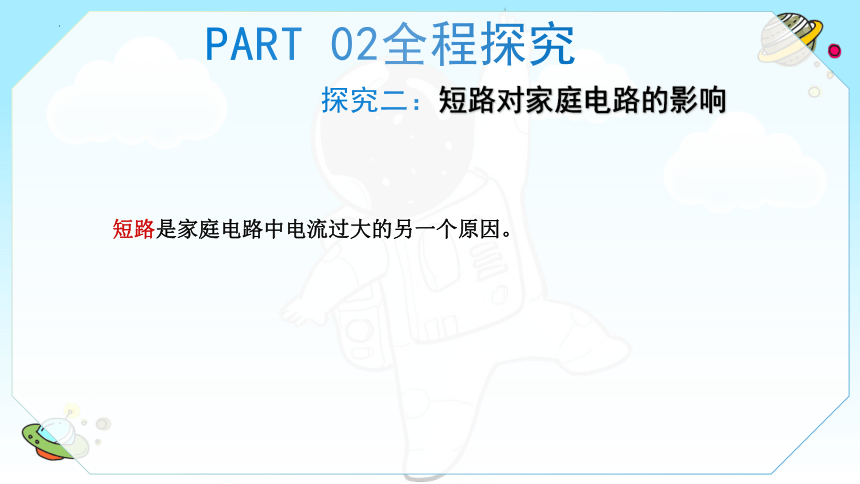

短路是家庭电路中电流过大的另一个原因。

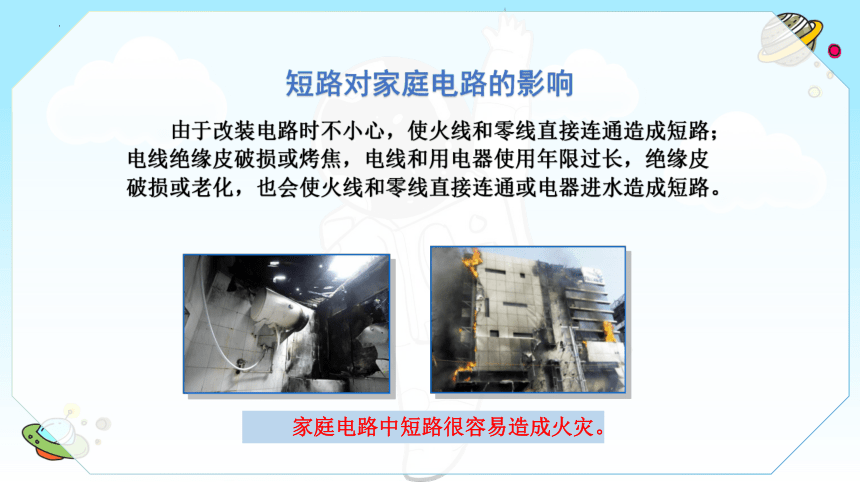

由于改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮破损或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
　　家庭电路中短路很容易造成火灾。
短路对家庭电路的影响
探究三：保险丝的作用
PART 02全程探究
各种保险丝
为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
① 作用：
② 材料：
③ 注意：选用合适规格的熔丝，不能用铜丝或者铁丝代替。
电路中电流过大时，熔丝熔断，自动切断电路，起到保护作用。
熔丝由电阻较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝的额定电流应等于或稍大于电路中最大正常工作时的电流。
④ 选择：
利用了电流的热效应。
保险丝的作用及选择
PART 03全员提高
（一）统一观点
PART 03全员提高
（二）课堂检测
1.在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（　　）
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器
PART 03全员提高
（二）课堂检测
2、在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3）
C．（1）和（3） D．（2）和（4）
PART 03全员提高
（二）课堂检测
3、关于家庭电路，下列说法中正确的是（　）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电
器过多，实际功率过大引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
PART 03全员提高
（二）课堂检测
4. 小雨家的空气开关发生了跳闸，则一定是电路中
（　　）
A．发生了断路 B．用电器电阻过大
C．电压高于220V D．总电流过大
PART 03全员提高
（二）课堂检测
5. 随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导线发热，下列做法可行的是 （　　）
A．在保险盒中更换更粗的保险丝
B．减少同时使用大功率用电器
C．在该插座上再插入一个插座供其他用电器使用
D．不需理会继续使用
PART 03全员提高
（二）课堂检测
6. 小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台，100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW的电饭煲1个，问：他家的总保险丝应如何选择？
