(共31张PPT)

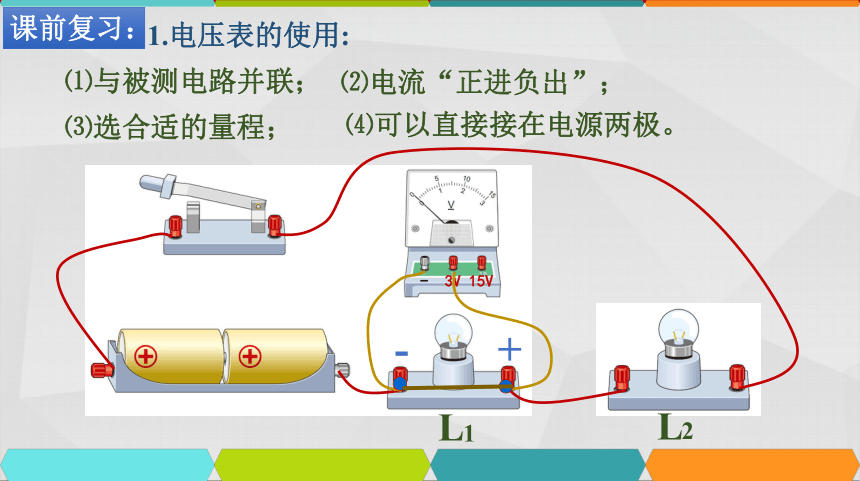

1.电压表的使用:
⑴与被测电路并联；
⑵电流“正进负出”；
⑶选合适的量程；
⑷可以直接接在电源两极。
- 3V 15V
-
+
L
1
L
2

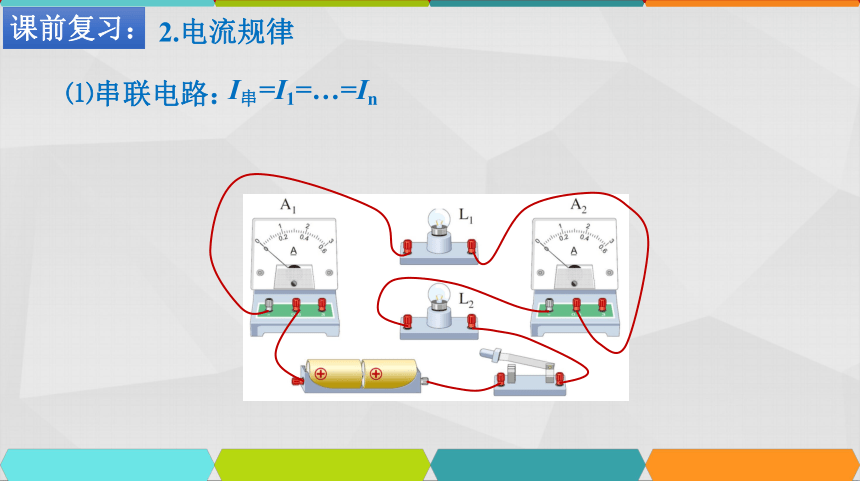

⑴串联电路：
I串=I1=…=In
2.电流规律

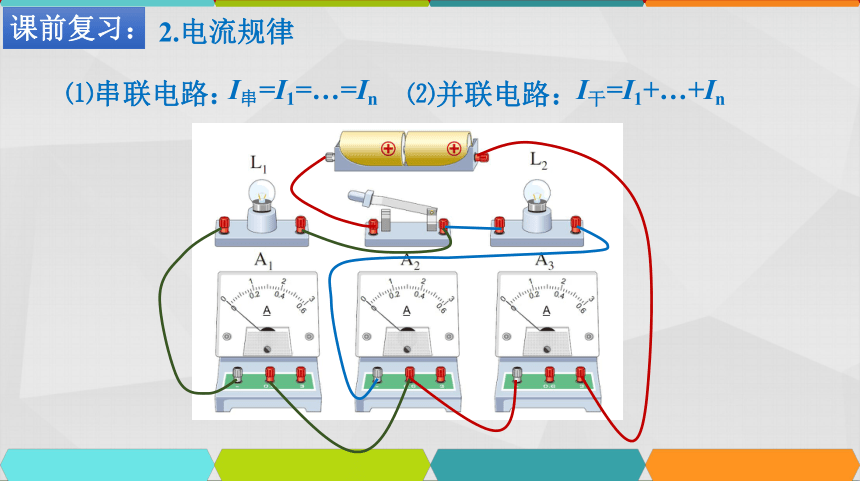

2.电流规律
⑵并联电路：
I干=I1+…+In
⑴串联电路：
I串=I1=…=In
1.实验说明。
L1
L2

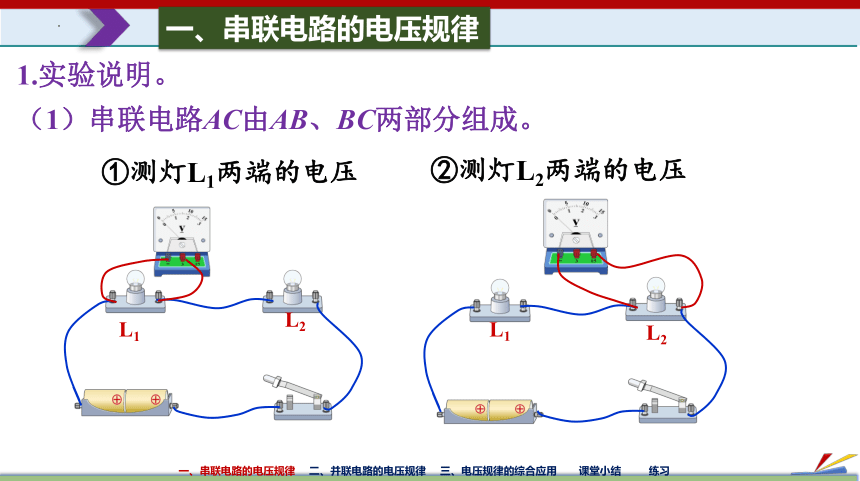

（1）串联电路AC由AB、BC两部分组成。
①测灯L1两端的电压
L1
L2
L1
L2
②测灯L2两端的电压

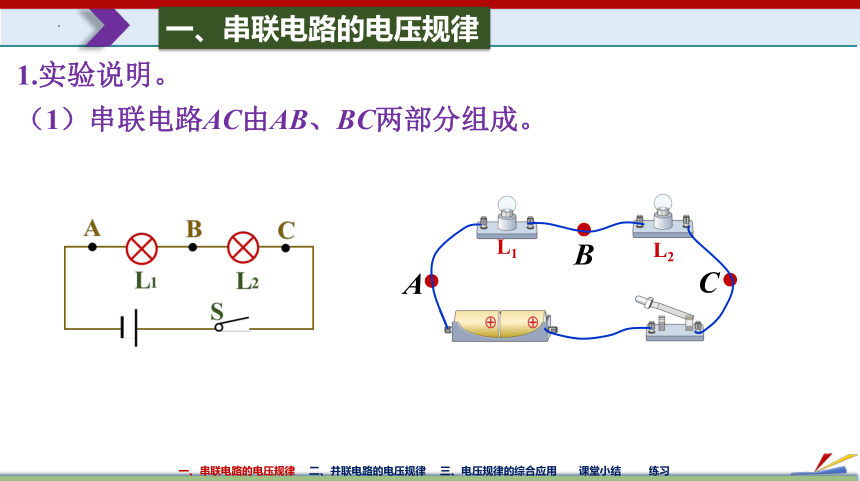

1.实验说明。
（1）串联电路AC由AB、BC两部分组成。
L2
L1

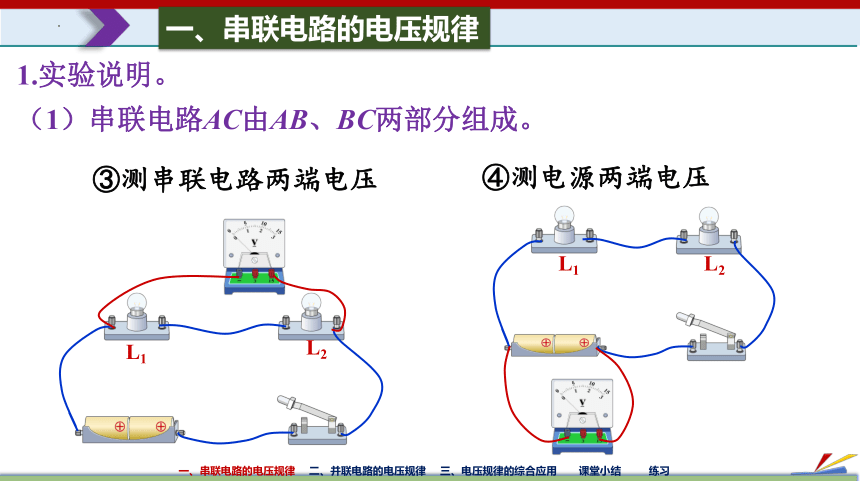

③测串联电路两端电压
④测电源两端电压
L1
L2
1.实验说明。
（1）串联电路AC由AB、BC两部分组成。

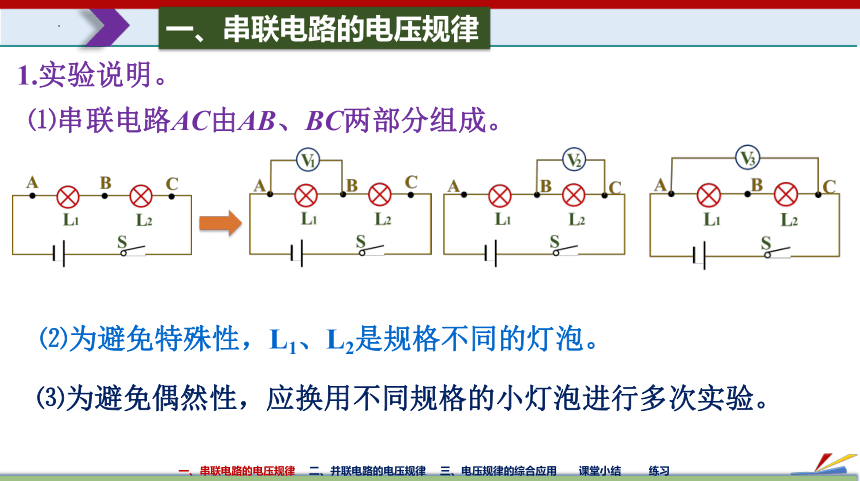

⑴串联电路AC由AB、BC两部分组成。
⑵为避免特殊性，L1、L2是规格不同的灯泡。
⑶为避免偶然性，应换用不同规格的小灯泡进行多次实验。

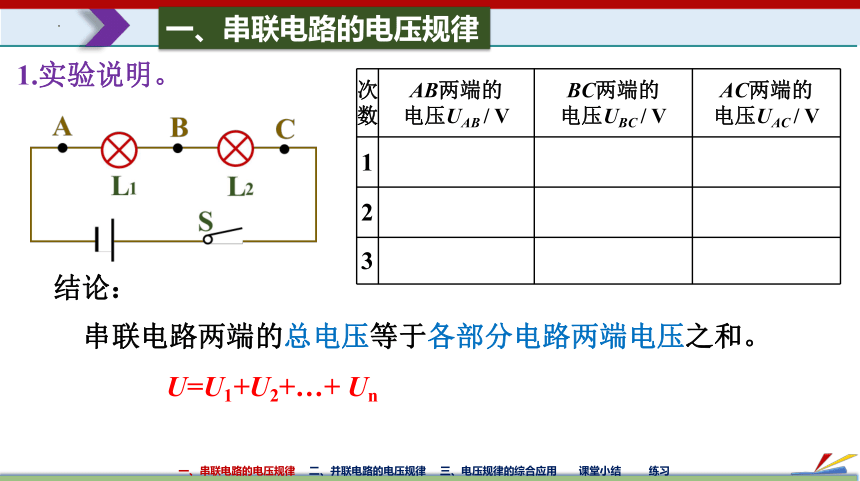

1.实验说明。
次数 AB两端的 电压UAB / V BC两端的 电压UBC / V AC两端的
电压UAC / V
1
2
3
串联电路两端的总电压等于各部分电路两端电压之和。
U=U1+U2+…+ Un
结论：
1.实验说明。
= __________________=____________=____________=___。
（1）电路两端电压。
（确定对象）
UAC=_____________;
UBD= _____________;

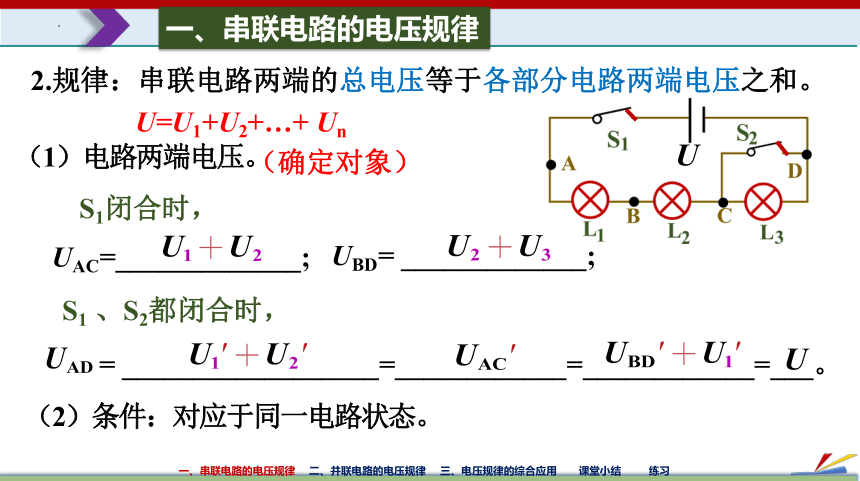

2.规律：串联电路两端的总电压等于各部分电路两端电压之和。
U=U1+U2+…+ Un
S1闭合时，
S1 、S2都闭合时，
（2）条件：对应于同一电路状态。
2.规律：串联电路两端的总电压等于各部分电路两端电压之和。
U=U1+U2+…+ Un

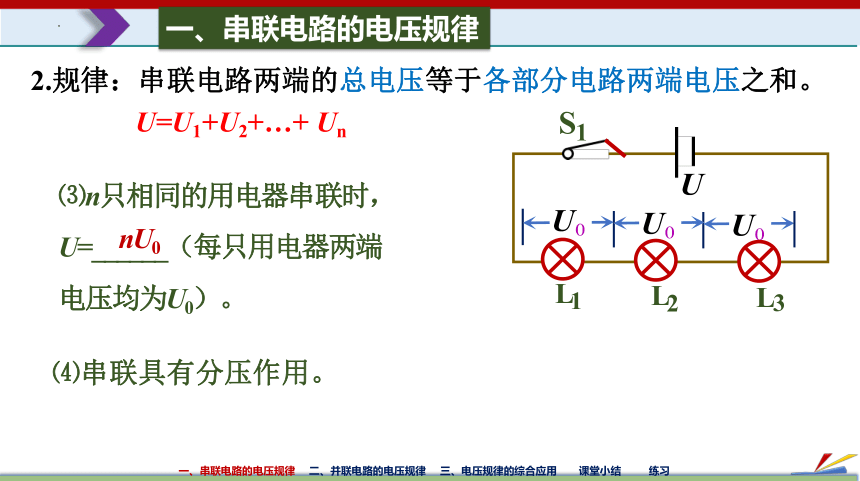

⑶n只相同的用电器串联时，U=______（每只用电器两端电压均为U0）。
nU0
L
1
S
1
L
2
L
3
⑷串联具有分压作用。

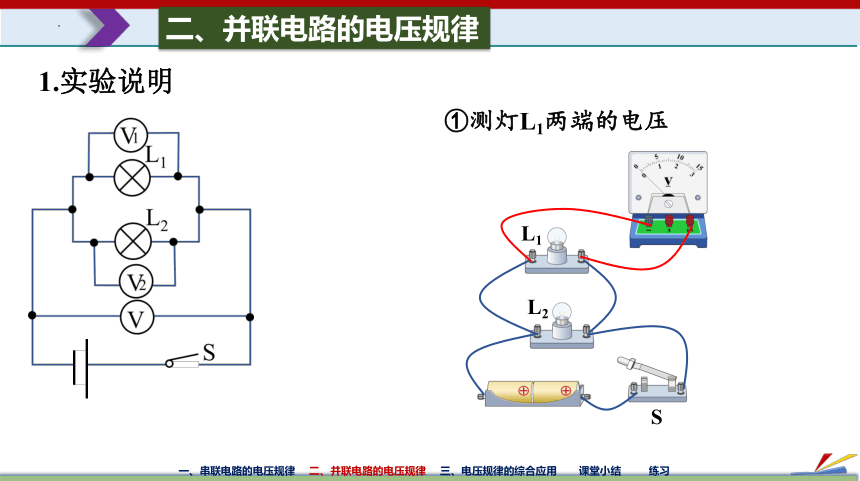

1.实验说明
①测灯L1两端的电压
L2
S
L1
②测灯L2两端的电压
L2
L1
1.实验说明
③ 测电源两端电压
L2
S
L1
1.实验说明
⑴V1、V2、V分别测L1、 L2和电路两端的总电压。
⑵避免特殊性，L1、L2是规格不同的灯泡。
⑶避免偶然性，找出普遍规律。应换不同规格的小灯泡进行多次实验。
1.实验说明
次数 L1两端的 电压U1 / V L2两端的 电压U2/ V 电源两端的
电压U / V
1
2
3
结论：
并联电路两端的总电压等于各并联支路两端电压。
U=U1=…=Un
⑴“相等”不是“不变”。
⑵条件：同一电路状态。
2.并联电路两端的总电压等于各并联支路两端电压。
U=U1=…=Un
U=____=_____
S1、S2都闭合，
L1、L3并联， L2短路
只闭合S2，
L1、L3并联后与 L2串联。
U1
U3
U ____ ;U____
U1

U3

>
>
U
只闭合S1时，电压关系又是怎样的呢？
U=__________
=_________。
U1+U2
U3
L1与L2串联后与L3并联。
所以：U = __________
= _________。
U1+U3
U2 +U3
因为：U1 ____U2
=
L1与L2并联后与L3串联。
所以，U=________=_______
=________=________
U1+U3
U1 +U4
因为：U1 ____U2；
=
U3 ____U4。
=
U2+U3
U2+U4
L1与L2并联，L3 与L4并联，然后串联。
电压规律
串联电路
并联电路
电源电压保持不变，当开关S、S1闭合，S2断开时，电压表的读数是3 V；当开关S1断开，S、S2闭合时，电压表的示数是5 V，则开关S、S1闭合，S2断开时，小灯泡L1、L2两端的电压分别为(　　)
2 V和3 V
3 V和2 V
C. 2 V和8 V
D. 2 V和5 V
A
在“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验课上，小伟做了如下猜想：
猜想1：串联电路中各用电器两端的电压处处相等且等于电源电压；
猜想2：顺着电流方向各用电器两端的电压越来越小；
猜想3：串联电路各部分电压之和等于电源两端电压．
小伟设计了如图甲所示的电路进行探究．
1
(1)连接电路时，开关应________；实验中应选择规格________(选填“相同”或“不相同”)的小灯泡．
(2)小伟用电压表测量A、B两端的电压时，直接将电压表按0～3 V量程接入电路，小夏及时拦住了小伟并说在连接电压表时少了一个步骤，若按照小伟的操作可能会使电压表烧坏，小伟缺少的步骤是_____________．
断开
不相同
用大量程试触　
1
(3)请用笔画线代替导线，将图乙所示电路连接完整，要求电压表测量A、B两点间的电压．
1
(4)小伟正确测出A、B两端的电压后，小伟断开开关，准备拆下电压表，改接在B、C之间．小夏认为小伟的操作太麻烦，只需将与A点相连的导线改接到C点即可．小夏的办法是________(选填“正确”或“错误”)的，如果这样做，在开关闭合后将会看到的现象是___________________．
错误
电压表指针反向偏转
1
(5)正确实验操作后，小伟用电压表分别测出AB之间，BC之间，AC之间的电压，并填入下面的表格中：通过对测量数据的比较，可以验证猜想________是正确的，猜想________可能是正确的.
UAB/V UBC/V UAC/V
3.2 1.8 5.0
3　　
2　
1
(6)为了验证猜想2是否正确，小伟应该进行的操作是__________________________________________________．
(7)小夏对小伟做的实验提出建议，应该用不同规格的灯泡再多测几组数据，才能得出结论，因为________(选填符号)．
A. 多次测量求平均值
B. 多次测量，避免结论的偶然性
断开开关S，将小灯泡L1、L2互换位置后重新进行测量
B
1
如图所示电路中，电源电压保持不变，当开关S、S1闭合，S2断开时，电压表的读数是3 V；当开关S1断开，S、S2闭合时，电压表的示数是5 V，则开关S、S1闭合，S2断开时，小灯泡L1、L2两端的电压分别为(　　)
A. 2 V和3 V B. 3 V和2 V
C. 2 V和8 V D. 2 V和5 V
A
2
