(共54张PPT)
音响和调光台灯是通过什么方法来调节音量和亮度的呢？
新课导入

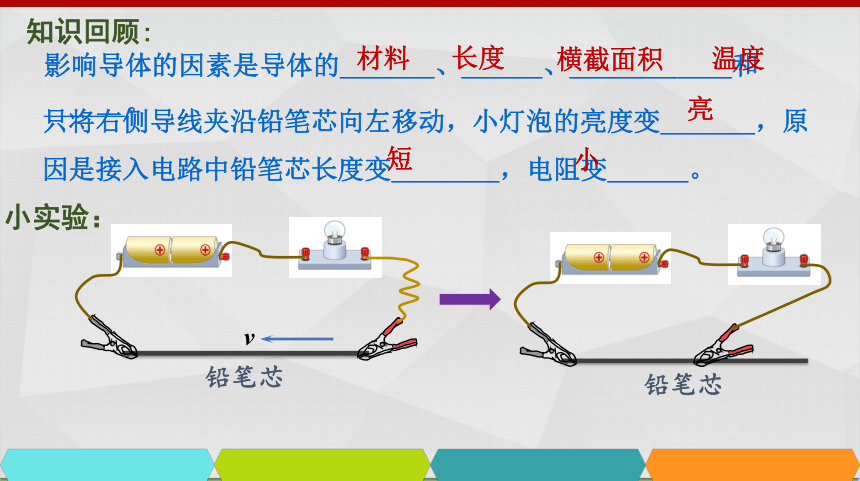

只将右侧导线夹沿铅笔芯向左移动，小灯泡的亮度变_______，原因是接入电路中铅笔芯长度变________，电阻变______。
影响导体的因素是导体的_______、______、____________和______。
材料
长度
横截面积
亮
小
短
温度
小实验：
知识回顾:
铅笔芯
铅笔芯

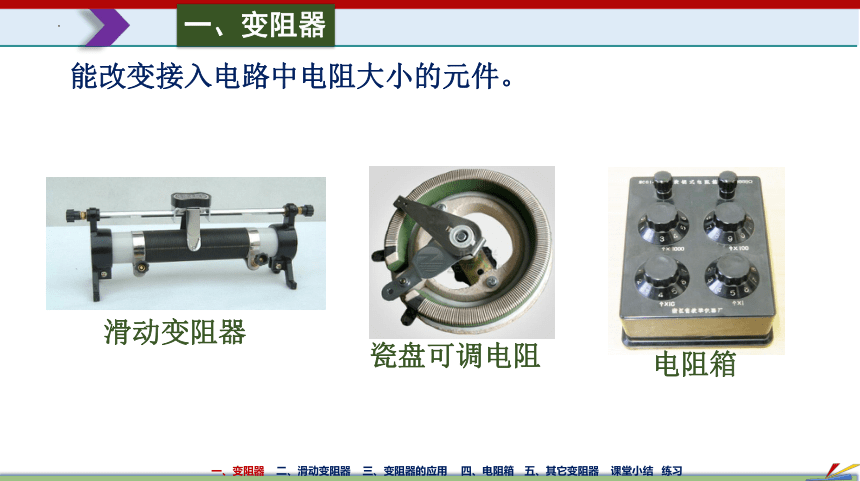

滑动变阻器
能改变接入电路中电阻大小的元件。
电阻箱
瓷盘可调电阻
用铅笔制作滑动变阻器
不足：
(1)调节范围小
(3)携带不方便
(2)调节不方便
长直导线用起来很不方便，可以怎样改进呢？
学校的跑道通常只有四百米，那我们是怎么在跑道上跑出800米，1000米的呢？你根据这个问题得到了什么启发？

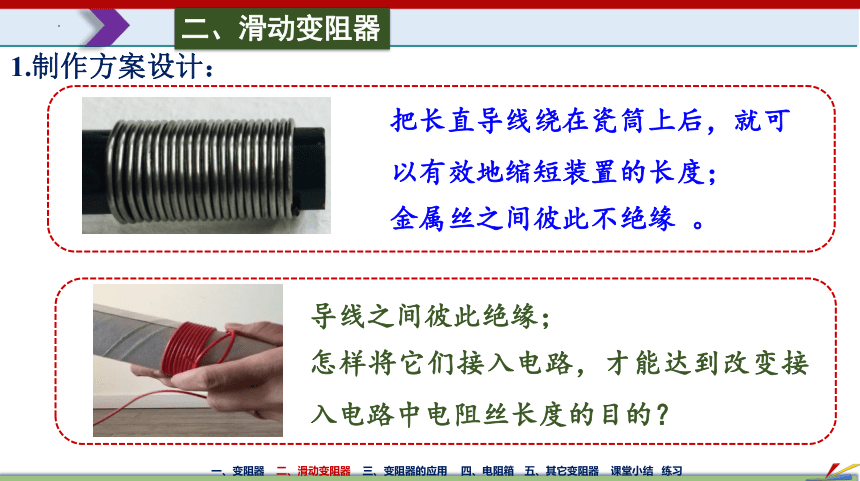

把长直导线绕在瓷筒上后，就可以有效地缩短装置的长度；
导线之间彼此绝缘；
金属丝之间彼此不绝缘 。
怎样将它们接入电路，才能达到改变接入电路中电阻丝长度的目的？

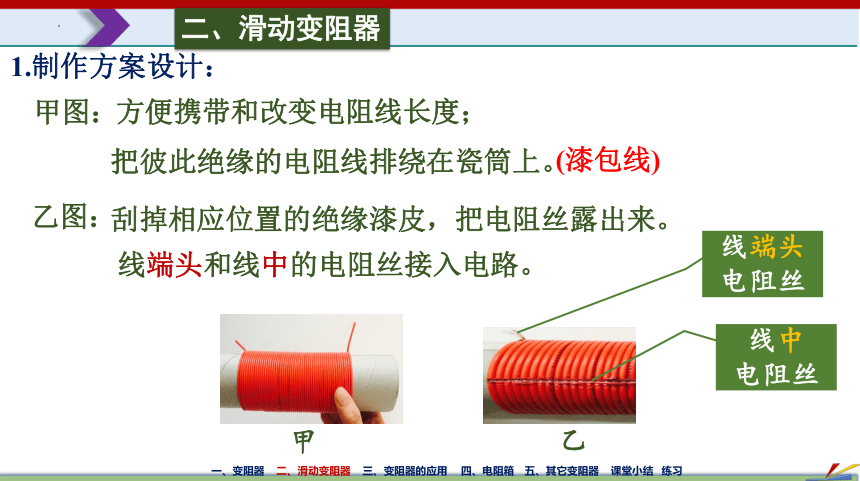

乙
刮掉相应位置的绝缘漆皮，把电阻丝露出来。
甲图：
线端头
电阻丝
线中
电阻丝
乙图：
甲
(漆包线)
把彼此绝缘的电阻线排绕在瓷筒上。
线端头和线中的电阻丝接入电路。
方便携带和改变电阻线长度；
电阻线端头
瓷筒
金属杆
滑片

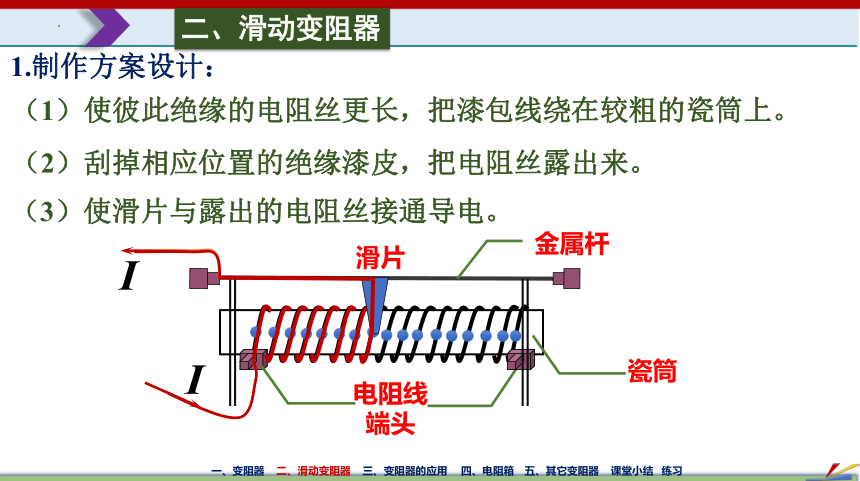

（1）使彼此绝缘的电阻丝更长，把漆包线绕在较粗的瓷筒上。
（2）刮掉相应位置的绝缘漆皮，把电阻丝露出来。
（3）使滑片与露出的电阻丝接通导电。

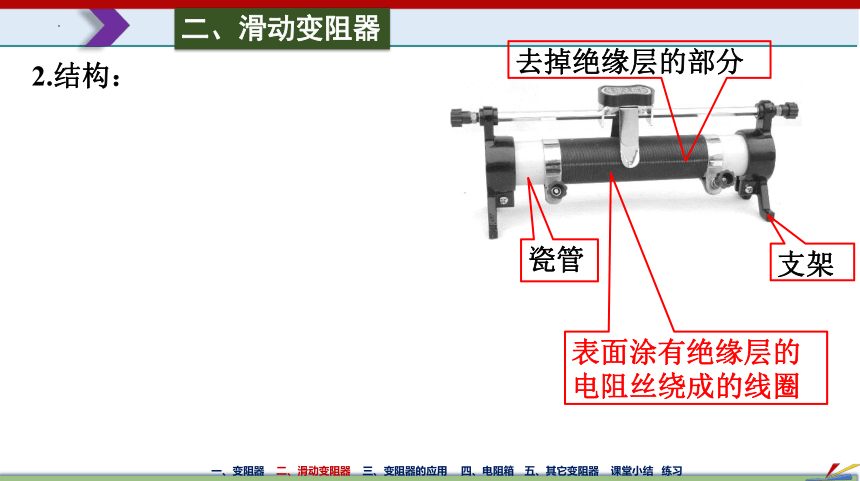

2.结构：
表面涂有绝缘层的电阻丝绕成的线圈
瓷管
支架
去掉绝缘层的部分

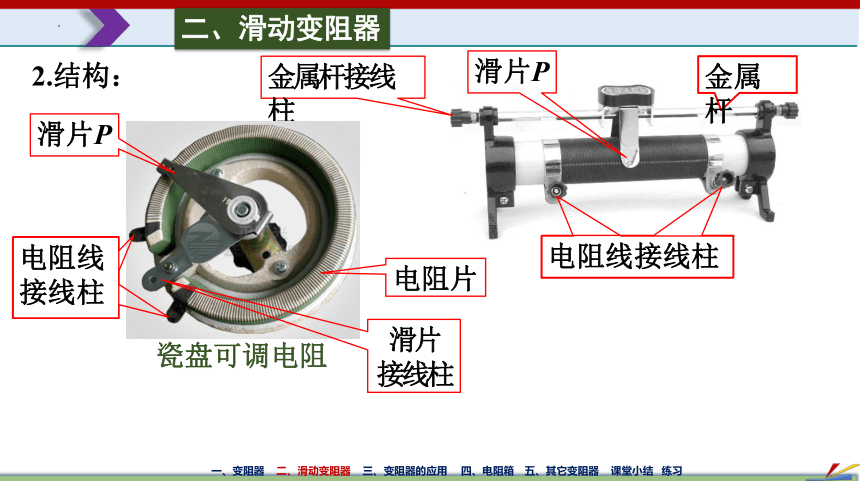

2.结构：
滑片P
电阻线接线柱
金属杆接线柱
金属杆

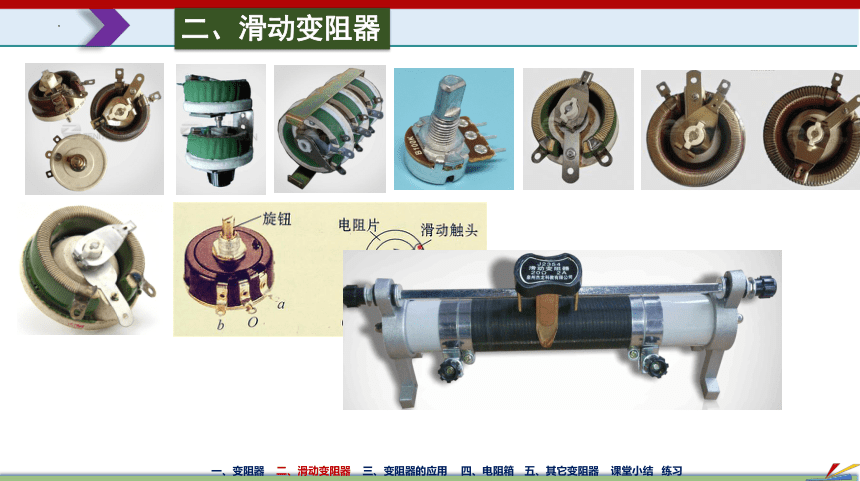

瓷盘可调电阻
电阻线
接线柱
滑片
接线柱
滑片P
电阻片
2.结构：
50Ω:接入电路的最大电阻。
1.5A:允许通过的最大电流。
3.图示：
⑴实物图
A
B
C
D
P
0.6
3
⑵结构示意图
3.图示：
0.6
3
⑶元件符号
3.图示：
A
B
C或D
AP接入
或,
A
B
C或D
AP接入
或,
PB断路
PB短路
P向右滑动时, AP变_____, 接入电路电阻变_____,滑动变阻器的总电阻_______。
长
大
不变
若向右滑动(滑法)；
变大
变大
变小
变小
电流方向不影响电阻变化。
上、下接 (接法);
下接线柱和滑片间的电阻丝接入电路。
有电流通过滑片。
不变,且为零
不变,且最大。
电流都不通过滑片。
变大
变小
不变,且最大
6.使用：
5.原理：改变接入电路中电阻线的长度来改变电阻。
（1）串联在电路中；
（2）上下各接入一个接线柱
（3）开关闭合前应将滑动变阻器调到阻值最大。（保护电路）
实验1：用滑动变阻器改变小灯泡的亮度(控制电流）
7.练习使用滑动变阻器。
实验1：用滑动变阻器改变小灯泡的亮度(控制电流）
7.练习使用滑动变阻器。
（1）定值电阻 （5 Ω） 两端的电压为1V、1 . 5V、2V时，观察电流表示数是否成倍数。
S
电压U/V 1V 1.5V 2V
电流I/A
R = 5 Ω
实验2：用滑动变阻器控制电阻两端的电压
7.练习使用滑动变阻器。
（2）换用成整数倍变化的电阻，保持定值电阻两端的电压（即电压表示数）不变，记录电流表示数，观察电流表示数变化规律。
电阻R/Ω 5Ω 10Ω 15Ω
电流I/A
U = 1 . 5V
S
实验2：用滑动变阻器控制电阻两端的电压
7.练习使用滑动变阻器。
7.练习使用滑动变阻器。
小结：滑动变阻器的作用
⑴改变电路中的电流；
⑵调节用电器两端的电压；
⑶保护电路。
7.练习使用滑动变阻器。
滑动变阻器使用记忆口诀：
串入电路，限流分压 （串联接入电路，起限流分压作用 ）
同上阻零，同下阻大（同时接上端两个接线柱，阻值为零；同时接下端两个接线柱，阻值最大）
一上一下，作用才发（一上一下接入时才发挥作用 ）
远离下接，阻值变大（滑片远离下端接线柱时电阻会变大 ）
保护电路，调至最大（保护电路时滑片要调到阻值最大处 ）
温馨提示
判断滑动变阻器接入电路有效部分的方法是: “看下不看上”,滑片远离下端接线柱，电阻变大；滑片靠近下端接线柱，电阻变小,即 “远离下接，电阻变大；靠近下接，电阻变小”
电阻丝
接线柱
电阻丝
接线柱
滑片
接线柱
顺时针转动滑片
时电阻______
变大
电阻丝
接线柱
电阻丝
接线柱
滑片
接线柱
电位器结构图
油量减小，浮子______，滑片绕O点逆时针转动，变阻器电阻______，油量表示数______。
油量增大，浮子_____，滑片绕O点顺时针转动，变阻器电阻______，油量表示数_____。
保护电阻
保护电阻
下降
变小
变大
上升
变小
变大
油量表等效为电流表。
1.定义：能表示出阻值的变阻器。
内部结构
2.元件符号：
旋钮式电阻箱
面板图
3.构造：
4.使用方法：
5.读数方法：
有两个接线柱和五个旋钮
将两个接线柱连入电路，调节旋钮。
将各旋钮对应的指示点乘以面板上标记的倍数，再将它们相加，就是电阻箱接入电路的电阻值
2016 Ω
3.构造：
4.使用方法：
5.读数方法：
有两个接线柱和五个旋钮
将两个接线柱连入电路，调节旋钮。
将各旋钮对应的指示点乘以面板上标记的倍数，再将它们相加，就是电阻箱接入电路的电阻值
6.电阻箱的特点：
⑴能够读出具体的阻值;
⑵不能连续改变接入电路中的电阻。
⑴取出插销，对应的电阻丝接入电路。
⑵插入插销，对应的电阻丝短路。
电阻丝并联后的电阻又如何计算呢？
8. 滑动变阻器和变阻箱的异同
变阻器 不同点 相同点
滑动变阻器
电阻箱 能连续改变电阻，但不能直接读数
不能连续的改变电阻，但能直接读数。
(1)电路中的作用相同
(2)都有规定的最大电阻值和允许通过的最大电流值
有一种插电的小夜灯，在有光线的时候不亮，没有光线的时候会自动发光，你知道这是为什么吗？
光敏电阻
小夜灯内装有一种特殊的电阻，光敏电阻，他在光线强的时候电阻很大，小夜灯内的小灯泡几乎不发光，在光线较弱时，光敏电阻的电阻变小，小夜灯内的灯泡就逐渐亮起来了
光敏电阻
光敏电阻
除了光敏电阻之外，还有电子体温计内的热敏电阻，电子体重秤内的压敏电阻等敏感电阻
热敏电阻
压敏电阻
引出欧姆定律
1.能改变接入电路中电阻大小的元件叫做变阻器。
3.电位器是变阻器在生活中的应用。
2.滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。
BM、CN为两根相同的电阻丝，下列说法正确的是(　　)
A. S和A接触，P向右移动，灯泡变亮
B. S和A接触，P向左移动，灯泡变亮
C. S和B接触，P向左移动，灯泡变亮
D. S和C接触，P向右移动，灯泡变亮
B
1
如图所示是自动油箱测量仪原理图，可以随时检测油箱油量的多少。图中的油量表实质是由_____表改装而成的，当向油箱中加油时，电路中的电流将_____(选填“增大”或“减小”)，R在电路中的作用是___________。
电流　
增大
2
保护电路
我们调节音量开关时，其实就是在调节输出的电阻大小．如图是某音量调节系统的简化电路，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低下列连接方案可行的是(　　)
A. M接A，N接B
B. M接C，N接D
C. M接A，N接D
D. M接C，N接B
D
3
（电阻变大）
移动滑动变阻器的滑片，小灯泡亮度改变的是(　　)
C
4
某同学用如图所示的电路进行实验，闭合开关后，小灯泡发出耀眼的光，随后熄灭，关于接下来的操作，以下步骤中最合理的是(　　)
A. 断开开关S，拆掉导线重新连接电路
B. 断开开关S，更换小灯泡重新实验
C. 断开开关S，减少蓄电池的块数重新实验
D. 断开开关S，更换小灯泡并将滑动变阻器
滑片移至阻值最大处重新实验
D
5
将两滑动变阻器按如图所示串联起来，如果把a、b两端接入电路后，要使这两个变阻器的总电阻最大，滑片P1和P2所处的位置是(　　)
A. P1在最右端，P2在最右端
B. P1在最左端，P2在最左端
C. P1在最左端，P2在最右端
D. P1在最右端，P2在最左端
C
6
