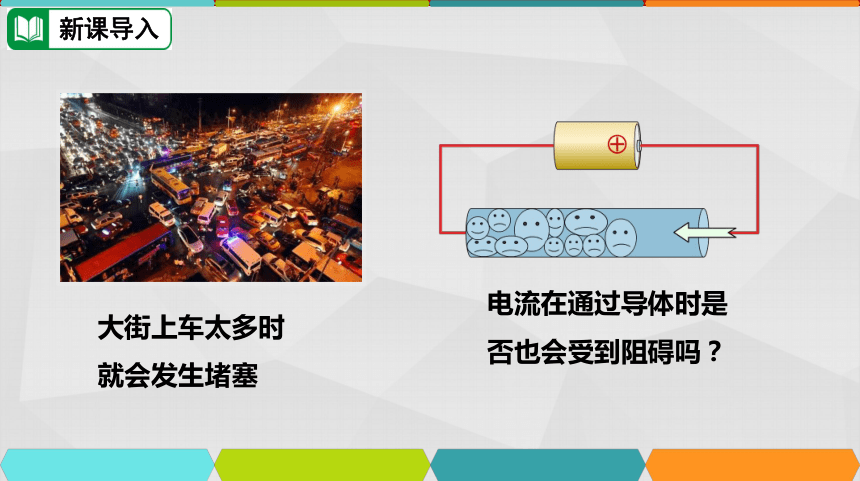

电流在通过导体时是否也会受到阻碍吗？
大街上车太多时就会发生堵塞

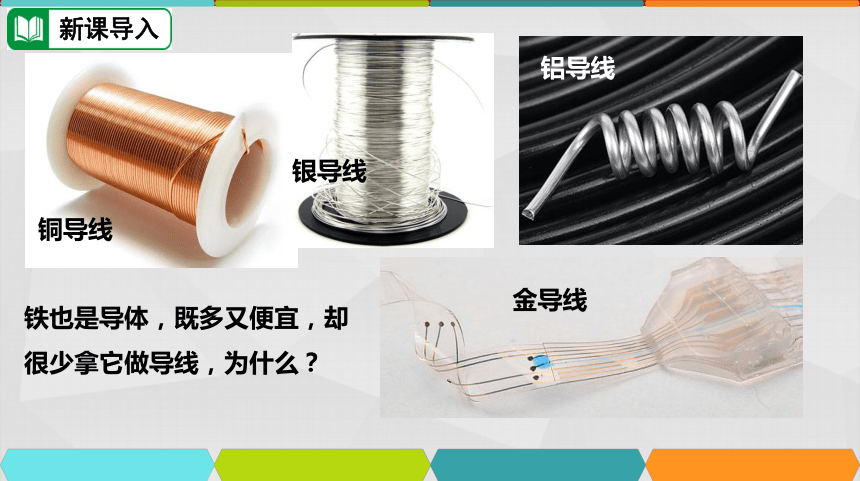

铜导线
银导线
金导线
铁也是导体，既多又便宜，却很少拿它做导线，为什么？
铝导线

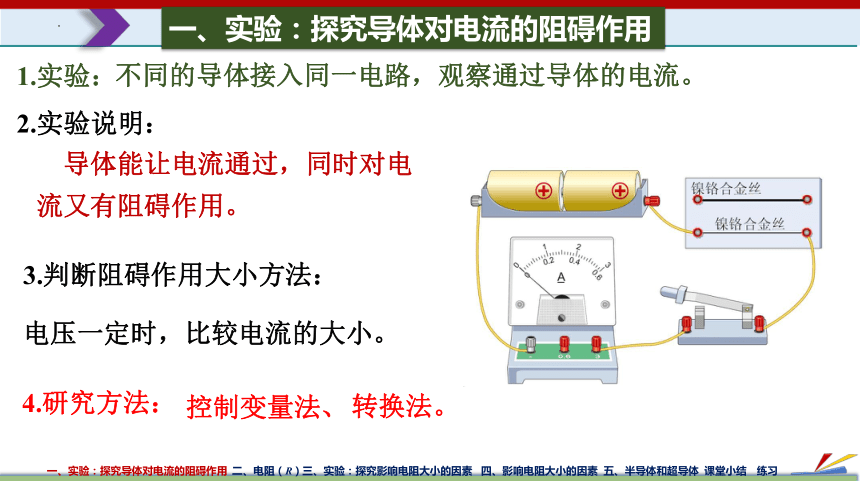

1.实验：
2.实验说明：
导体能让电流通过，同时对电流又有阻碍作用。
3.判断阻碍作用大小方法：
电压一定时，比较电流的大小。
4.研究方法：
转换法。
控制变量法、
不同的导体接入同一电路，观察通过导体的电流。

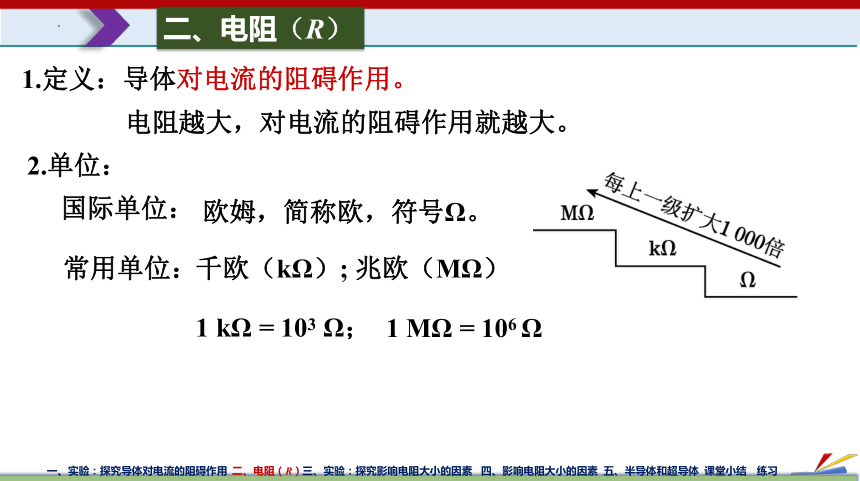

1.定义：导体对电流的阻碍作用。
电阻越大，对电流的阻碍作用就越大。
2.单位：
常用单位：
千欧（kΩ）; 兆欧（MΩ）
1 kΩ = 103 Ω；
欧姆，简称欧，符号Ω。
国际单位：
1 MΩ = 106 Ω

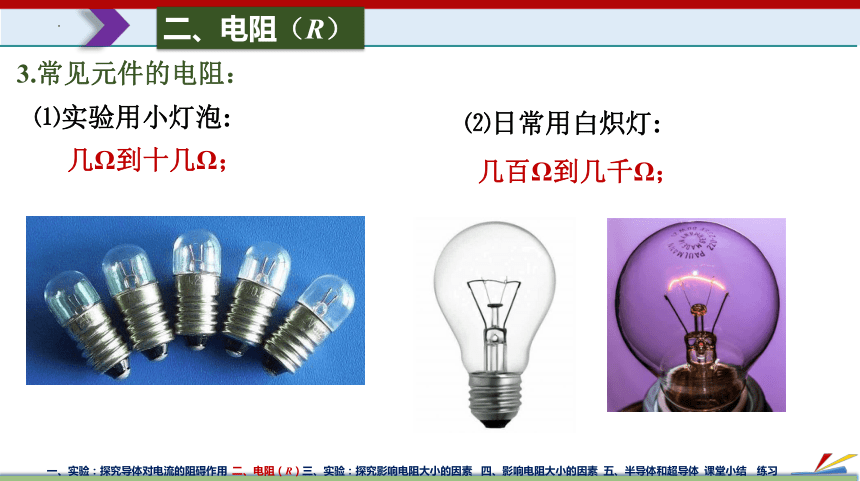

3.常见元件的电阻：
⑴实验用小灯泡:
⑵日常用白炽灯:
几Ω到十几Ω；
几百Ω到几千Ω；

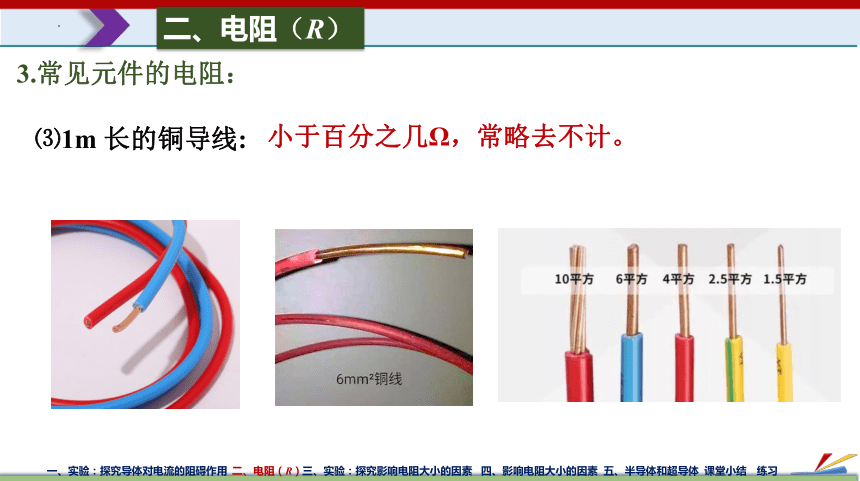

3.常见元件的电阻：
⑶1m 长的铜导线:
小于百分之几Ω，常略去不计。

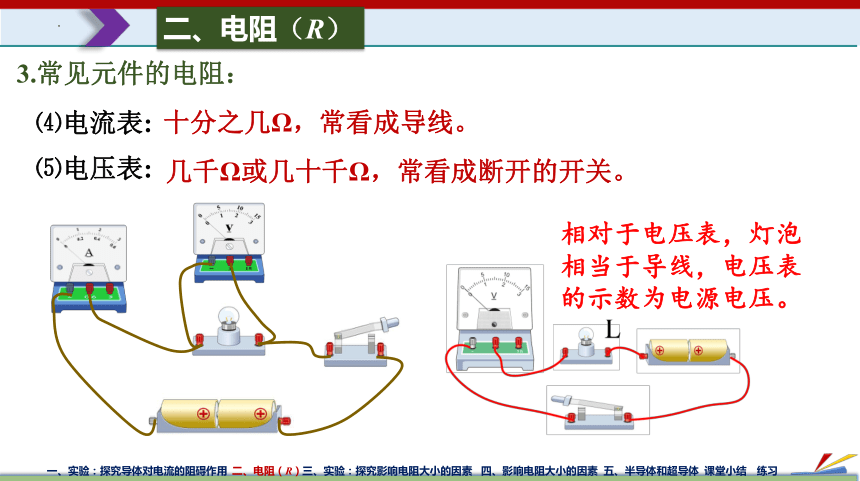

3.常见元件的电阻：
⑷电流表:
⑸电压表:
十分之几Ω，常看成导线。
几千Ω或几十千Ω，常看成断开的开关。
相对于电压表，灯泡相当于导线，电压表的示数为电源电压。

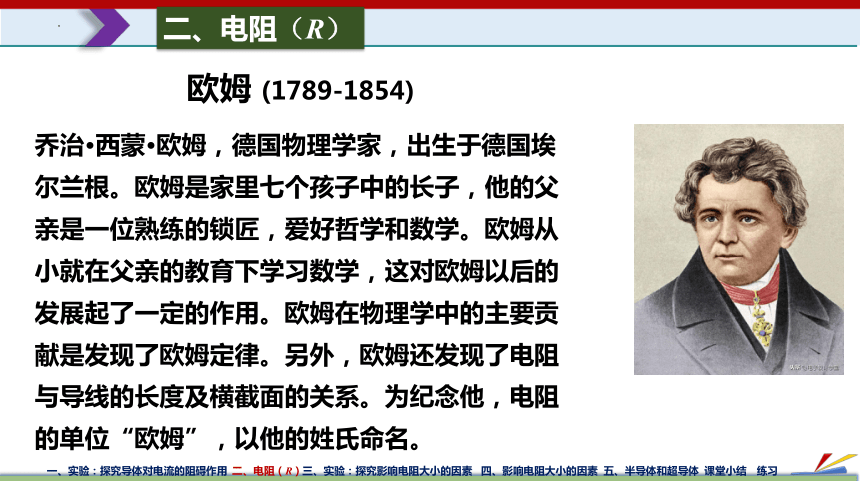

欧姆 (1789-1854)
乔治·西蒙·欧姆，德国物理学家，出生于德国埃尔兰根。欧姆是家里七个孩子中的长子，他的父亲是一位熟练的锁匠，爱好哲学和数学。欧姆从小就在父亲的教育下学习数学，这对欧姆以后的发展起了一定的作用。欧姆在物理学中的主要贡献是发现了欧姆定律。另外，欧姆还发现了电阻与导线的长度及横截面的关系。为纪念他，电阻的单位“欧姆”，以他的姓氏命名。
定值
电阻

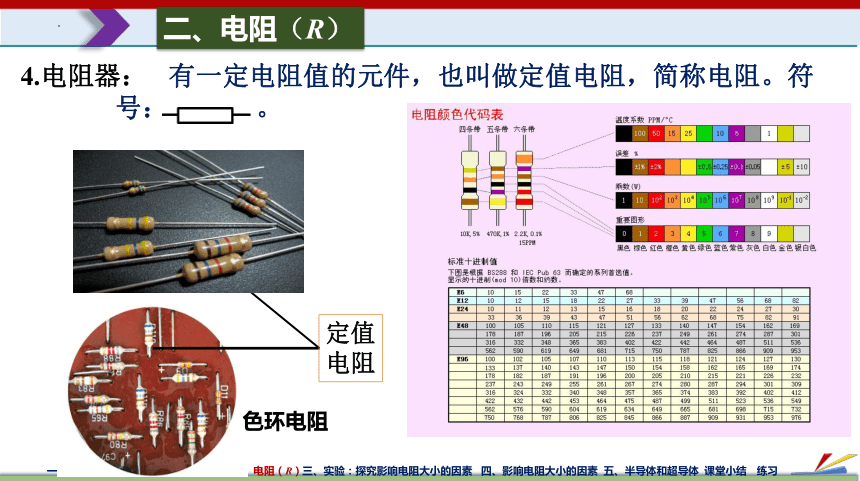

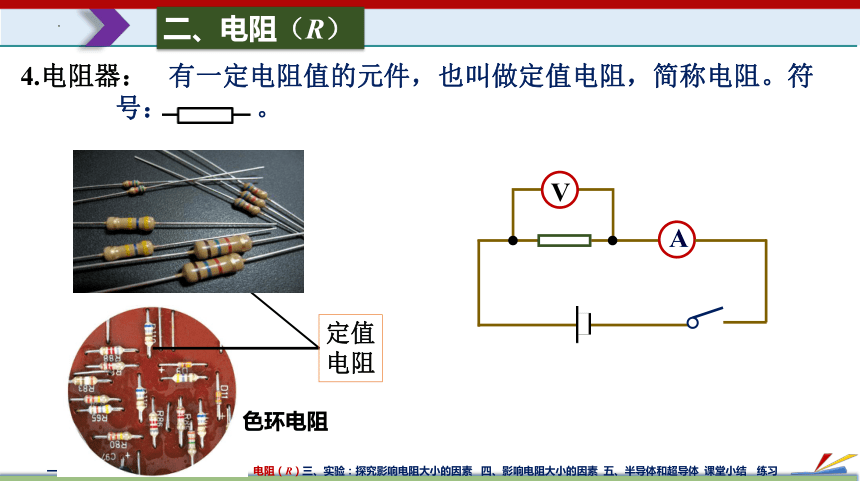

4.电阻器：
有一定电阻值的元件，也叫做定值电阻，简称电阻。符号： 。
色环电阻
定值
电阻
4.电阻器：
有一定电阻值的元件，也叫做定值电阻，简称电阻。符号： 。
色环电阻

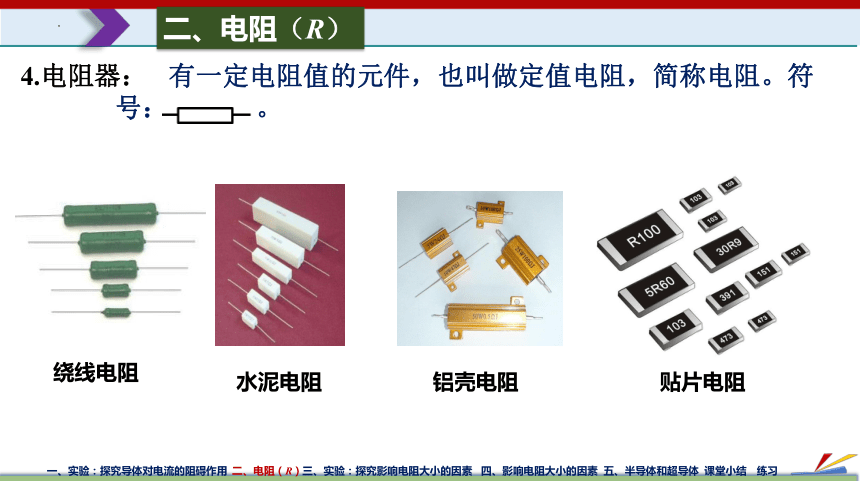

4.电阻器：
有一定电阻值的元件，也叫做定值电阻，简称电阻。符号： 。
绕线电阻
水泥电阻
铝壳电阻
贴片电阻
4.电阻器：在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫作定值电阻，简称电阻
色环电阻
绕线电阻
水泥电阻
5.“电阻”的意思：
⑴导体对电流的阻碍作用。
⑵电阻器或电阻元件。
⑶阻值大小。
1
提出问题：　　
在材料一定的情况下，电阻的大小还和哪些因素有关？
猜想假设：　　
人走路时的场景
街道的长度
街道的宽度
不同的街道
天气
电荷运动
导体的长度
导体的横截面积
导体的材料
温度
1.猜想：
2.探究方法：
控制变量法、
转换法。
与导体材料、长度、横截面积有关、温度有关。
锰铜
镍铬
镍铬
镍铬
0.6
3
电压一定时, 电流大时,电阻小; 反之, 电阻大。
a
b
c
d
探究电阻大小与材料的关系
探究电阻大小与材料的关系
探究电阻大小与材料的关系
探究电阻大小与长度的关系
探究电阻大小与长度的关系
探究电阻大小与长度的关系
探究电阻大小与横截面积的关系
探究电阻大小与横截面积的关系
⑴探究电阻与导体材料的关系：
导体长度和横截面积相同时，材料不同，电阻不同。
⑵探究电阻与导体长度的关系:
材料、横截面积相同时，导体越长，电阻越大。
⑶探究电阻与导体横截面积的关系。
材料、长度相同，导体的横截面积越大，电阻越小。
⑷探究电阻与温度的关系：
对大多数导体来说，温度升高，电阻增大。
灯丝
A
灯丝升温后，灯泡变暗，电流表示数变小，说明灯丝电阻______。
增大
1.导体的电阻与导体的______、_____、________和_____有关。
2.导体的电阻是导体本身的一种性质，与导体两端的电压和通过导体的电流无关。
材料
长度
横截面积
温度
一个导体接在3V的电源上，电阻大小为10 Ω ，若从电路中取下这个导体，导体的电阻值为___ Ω 。
10
A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，____电阻大；把A剩下的一半再拉长到 1 m跟B相比， ____电阻大。
B
A
3.定义式：
S:横截面积;
L:导体的长度。
ρ:电阻率;
4.其他条件相同时，电阻较小的材料导电性能较强；
导电性能增强
导电性能减弱
导体
绝缘体
半导体
高压线的绝缘子用陶瓷材料。
一些材料的导电能力和绝缘能力
绝缘能力增强
电阻较大的，导电性能较弱，绝缘性能较强。
绝缘能力减弱
5.导体和绝缘体之间没有绝对的界限。
导电性能增强
导电性能减弱
绝缘体
一些材料的导电能力和绝缘能力
绝缘能力增强
绝缘能力减弱
半导体
1.导电能力介于导体和绝缘体之间的导体叫做半导体
半导体的电阻比导体大，但比绝缘体小得多；
常见物质:锗、硅、砷化镓等；
制作二极管和三极管，它被广泛应用于各种电子设备。
⑴光敏电阻
1.导电能力介于导体和绝缘体之间的导体叫做半导体
光敏电阻
⑵压敏电阻
1.导电能力介于导体和绝缘体之间的导体叫做半导体
压敏电阻
血压计
体重计
⑶热敏电阻
1.导电能力介于导体和绝缘体之间的导体叫做半导体
热敏体温计
热敏温度计
热敏电阻
2.超导现象：
⑴超导体:
某些物质在温度很低时，电阻变成零。
物质电阻变为零的温度 。
如铝在 －271.76℃ 以下电阻就变成了零。
能够发生超导现象的物质叫做
⑵临界温度:
2.超导现象：
⑴超导体:
某些物质在温度很低时，电阻变成零。
物质电阻变为零的温度 。
如铝在 －271.76℃ 以下电阻就变成了零。
能够发生超导现象的物质叫做
⑵临界温度:
温馨提示
纯金属的电阻温度升高时阻值增大，温度升高1℃电阻值要增大千分之几欧；
碳和绝缘体的电阻温度的升高阻值减小。
半导体电阻值与温度的关系很大，温度稍有增加电阻值减小很大；
有的合金如康铜和锰铜的电阻与温度变化的关系不大。
1.用电阻来表示导体对电流阻碍作用的大小。
3.电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
2.电阻的单位是欧姆，简称欧，符号Ω。
如图所示，将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较____________来粗略判断不同导体电阻的大小．为改进实验电路可以将小灯泡更换为一个______表做准确的判断，电表示数越大表示导体电阻越____．
灯泡的亮度
电流
小
如图所示，这是一个电表的表盘。也许你没有见过，但根据已学知识可知，该电表使用前也需要校零、观察并明确_______ 和________；使用该表所测量的物理量是________，图中示数是________。
26 Ω
量程
分度值
电阻
一段粗细均匀导线的电阻为8 Ω，将其长度切掉一半后再对折接入电路，其电阻为(　　)
A. 8 Ω B. 1 Ω C. 2 Ω D. 4 Ω
B
2
小明在做“探究影响导体电阻大小”的实验中，发现实验材料仅有一根铜丝，则他可以探究的影响因素有_____________________________
_______．(填两个)
长度　温度　横截面积(任填两个即可)
3
在学习了电阻一节知识后，小明想探究液体导体对电流的阻碍作用；于是小明选用盐水并设计了如图甲所示的电路来探究液体导电性的影响因素，其中a、b是完全相同的两个碳棒．
(1)在连接电路时开关应该________．
(2)若小明想探究液体导电性和浓度的关系则应该将碳棒按如图乙中____两种方式插入盐水中．
断开
1、2　
3
(3)若将碳棒按照图乙中2、4两种方式插入盐水中，他想要探究的问题是_______________________________；若两次探究电流表示数不同，由此可以得出结论：_________________________________________．
(4)在交流时老师指出小明设计的电路中有一处不合理的地方，该不合理的地方是________________________．
液体的导电性和碳棒间距离的关系
液体的导电性和碳棒间的距离有关　
电路中缺少一个保护电阻
3
(5)为验证实验结论是否具有普遍性，应采取的做法是________________________________________________________________________．
换用不同导电液体，进行多次实验(或换用不同浓度的食盐水，进行多次实验)
3
