(共20张PPT)
§5.3凸透镜成像的规律
通过凸透镜可以观察到什么现象
离物体很近
离物体远些
正立放大的像
倒立放大的像
(2)凸透镜焦距的大小（厚、薄）
(3)
(1)物体距凸透镜的距离（物距）

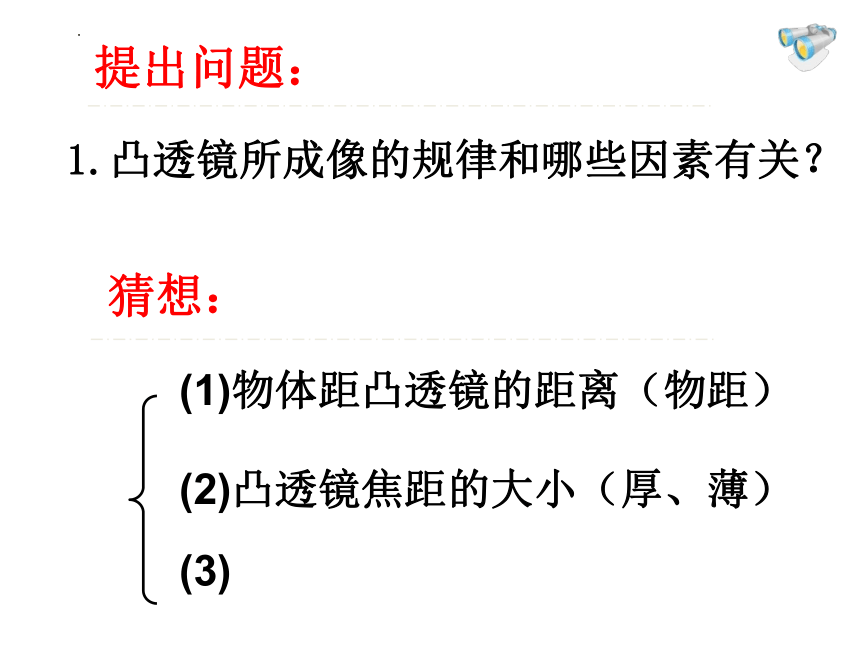

1.凸透镜所成像的规律和哪些因素有关？
提出问题：
猜想：

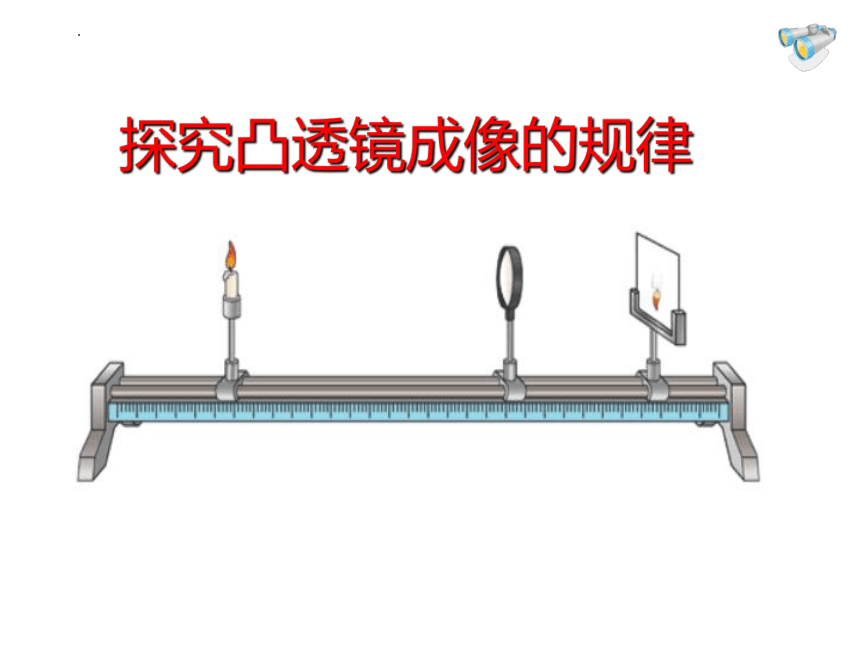

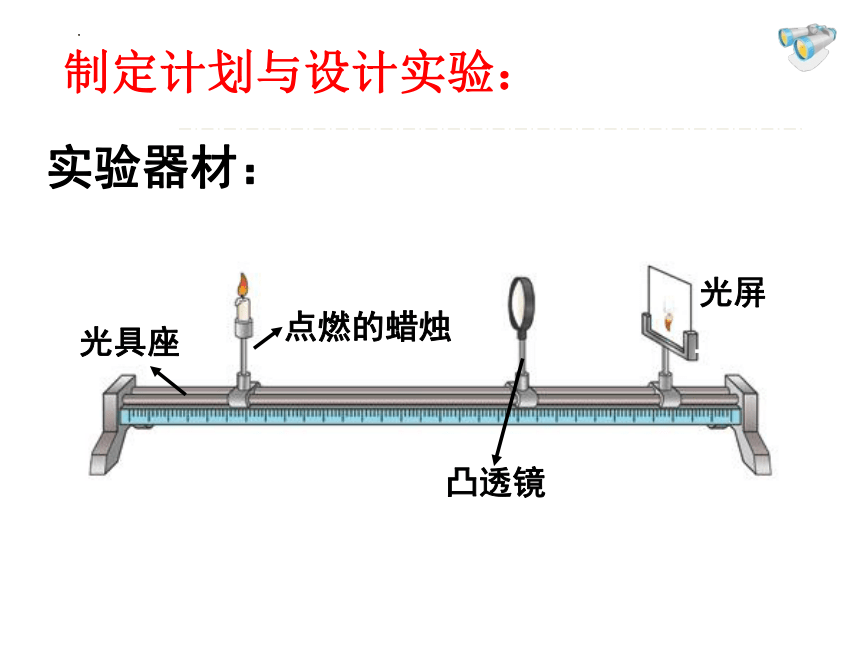

探究凸透镜成像的规律
点燃的蜡烛
凸透镜
光屏
光具座
实验器材：
制定计划与设计实验：

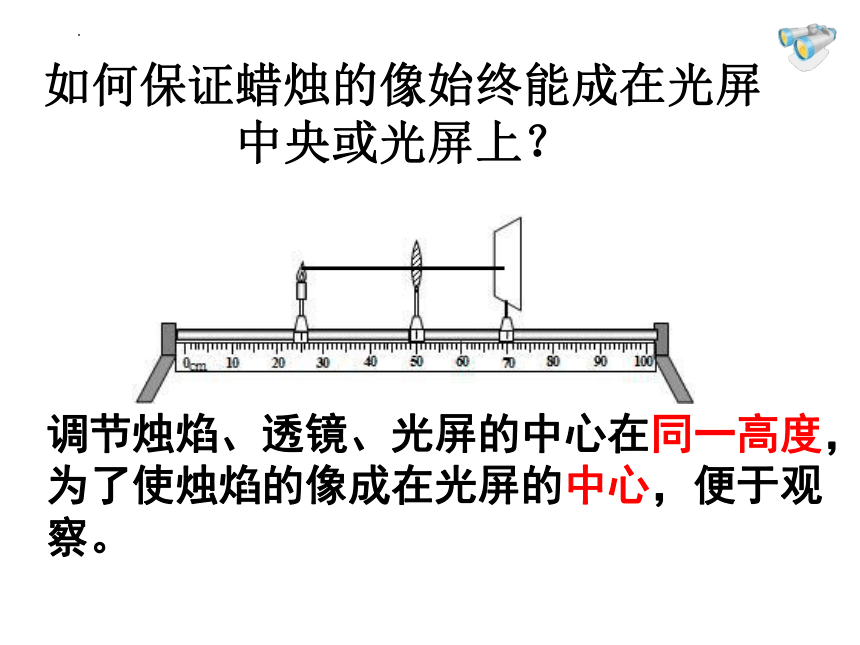

调节烛焰、透镜、光屏的中心在同一高度，为了使烛焰的像成在光屏的中心，便于观察。
如何保证蜡烛的像始终能成在光屏中央或光屏上？

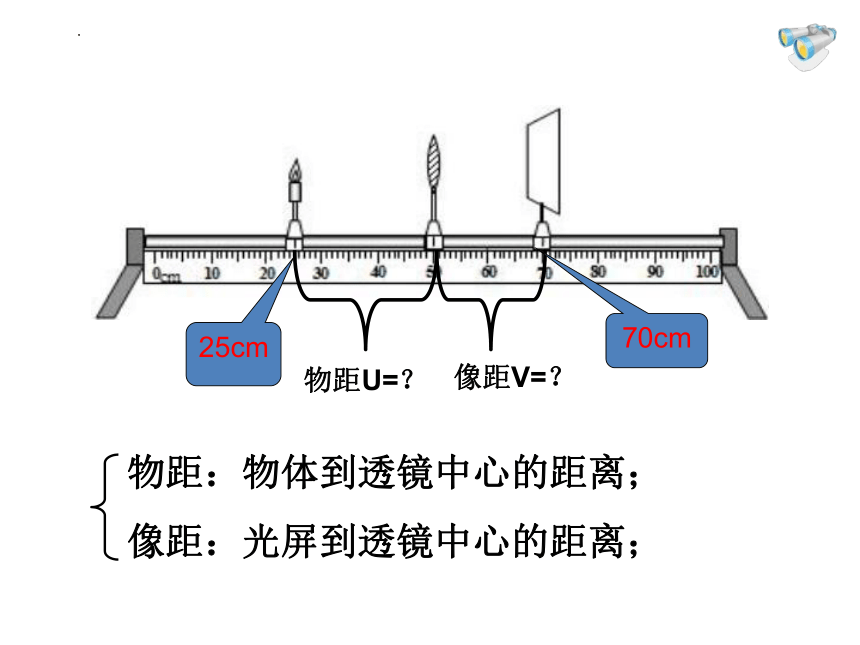

物距U=？
像距V=？
物距：物体到透镜中心的距离；
像距：光屏到透镜中心的距离；
25cm
70cm

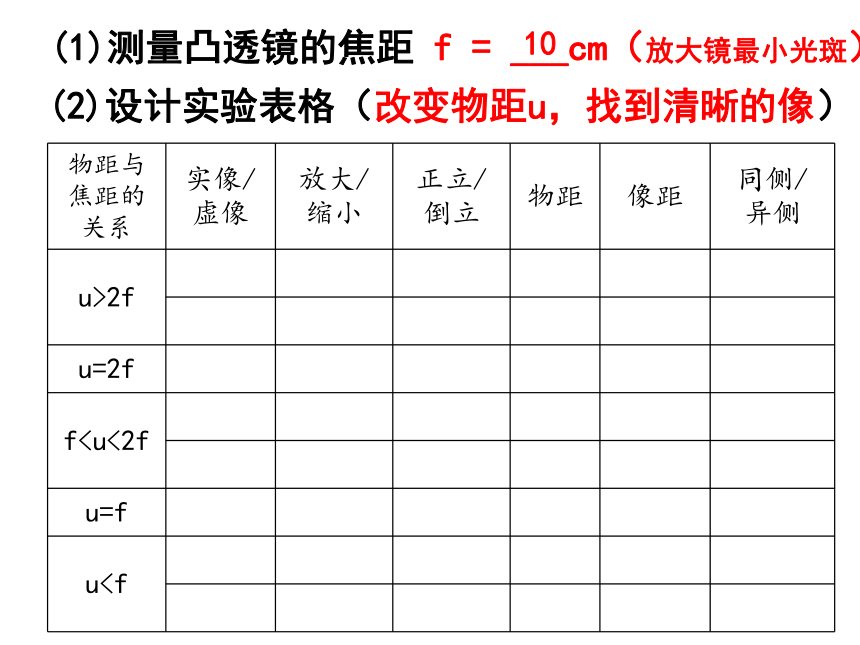

(1)测量凸透镜的焦距 f = ___cm（放大镜最小光斑）
(2)设计实验表格（改变物距u，找到清晰的像）
10
物距与焦距的关系 实像/ 虚像 放大/缩小 正立/倒立 物距 像距 同侧/
异侧
u>2f
u=2f
fu=f
uF
F

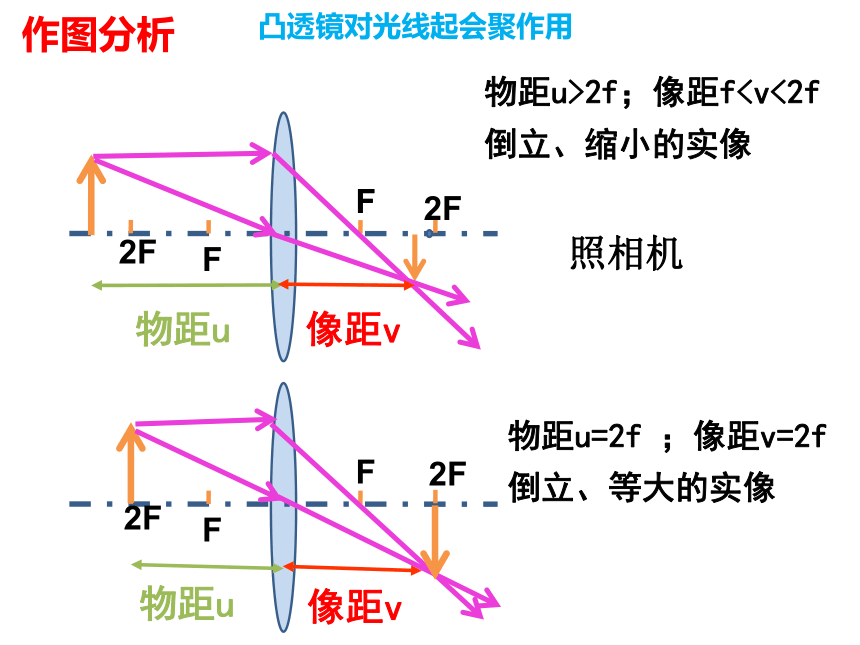

作图分析
物距u>2f；像距f倒立、缩小的实像
凸透镜对光线起会聚作用
照相机
物距u
像距v
2F
F
2F
F
F
物距u
像距v
2F
2F
物距u=2f ；像距v=2f
倒立、等大的实像
F
F
作图分析
物距f2f
倒立、放大的实像
凸透镜对光线起会聚作用
投影仪
物距u
像距v
2F
F
2F
F
F
物距u
2F
2F
物距u=f
不成像
F
F
作图分析
物距u正立放大虚像
凸透镜对光线起会聚作用
放大镜
物距u
2F
F
2F
2、若一同学做实验时，发现烛焰成的像在光屏上的位置偏高，想要使烛焰成像在光屏的中心应如何调节？
（1）光屏向上调节
（2）蜡烛向上调节
（3）凸透镜向下调节
1、用黑纸遮住凸透镜的一部分，在光屏上还能看到完整的像吗？ 光屏上的像左右是否相反的？
像仍是完整的，但会聚成像的折射光线变少，像变暗；
实像与物左右相反。
物距（u） 像的性质 应用
实像或虚像 放大或缩小 倒立或正立 像距（ v）
u＞2f 实像 缩小 倒立 f＜v＜2f 照相机
u＝2f 实像 等大 倒立 v＝2f
f＜u＜2f 实像 放大 倒立 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 虚像 放大 正立 像和物在同一侧 放大镜
观察虚像的方法：从光屏一侧向凸透镜里看
进行实验与收集数据：
凸透镜成像规律：
总结凸透镜成像规律：
2倍焦距处是缩小像与放大像的分界点
1倍焦距处是实像与虚像的分界点
（2）实像都是倒立的，像和物在透镜的异侧，
虚像 是正立的， 像和物在透镜的同侧
(1)2个分界点：
（3）实像的位置：物在外、像在间（焦距与二倍焦距之间）；
物在间、像在外（二倍焦距之外）
实像的变化：物近、像远、像变大。(物、像运动方向一致)
（4）成虚像时，物近像近像变小
焦点以内，靠近焦点处，虚像最大
a.一倍焦距分虚实；二倍焦距分大小；
b.二倍焦点物像等；实像总是异侧倒；
c.虚像总是同侧正；物近像远像变大；
d.物远像近像变小；像的大小像距定；
规律精练：
像儿跟着物体跑。
开动脑筋，积极思考
1、在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。
（1).烛焰、凸透镜、光屏三者的中心不在同一高度；
（2）U凸透镜的应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
2023/7/18
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
c
d e
2023/7/18
例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
A
2023/7/18
例: 一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( )
解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。
倒立缩小的实像
