(共26张PPT)
显微镜和望远镜
第5节
第五章 透镜及其应用
观察与思考
通过眼睛我们可以看到这个精彩的世界
有什么是眼睛无法看到的吗？
借助显微镜和望远镜我们可以观察到以上物体……
微观世界
遥远的太空
一、视角
思考：如果我们想看清一个物体，是希望这个物体大一些好？还是小一些好？是离这个物体近点好？还是远点好？
物体越大，离得越近，就能看得越清楚。

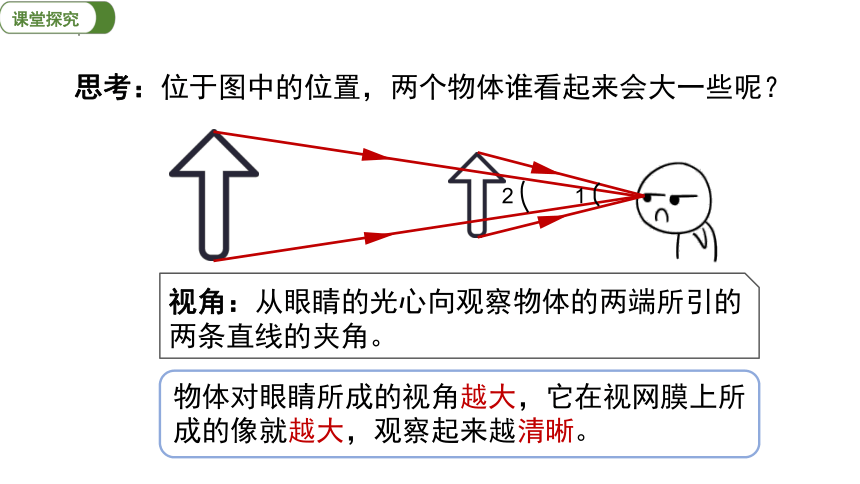

思考：位于图中的位置，两个物体谁看起来会大一些呢？
2
1
视角：从眼睛的光心向观察物体的两端所引的两条直线的夹角。
物体对眼睛所成的视角越大，它在视网膜上所成的像就越大，观察起来越清晰。

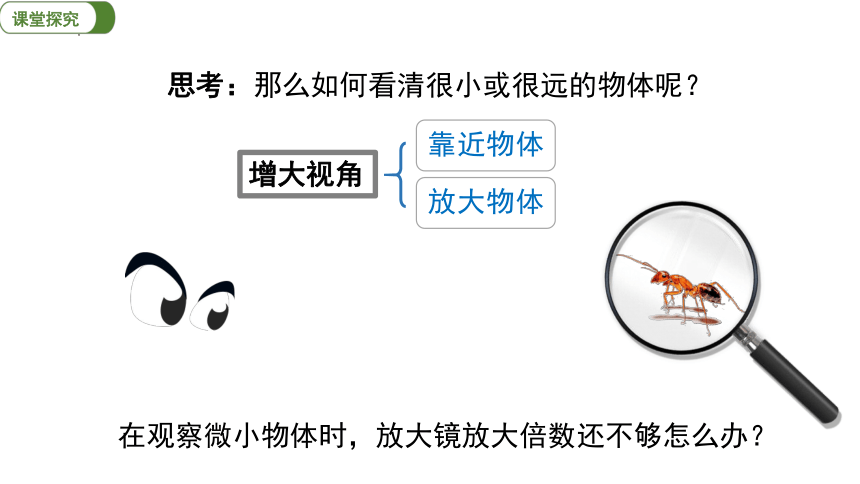

思考：那么如何看清很小或很远的物体呢？
放大物体
靠近物体
增大视角
在观察微小物体时，放大镜放大倍数还不够怎么办？
F
F
F
F
F
F

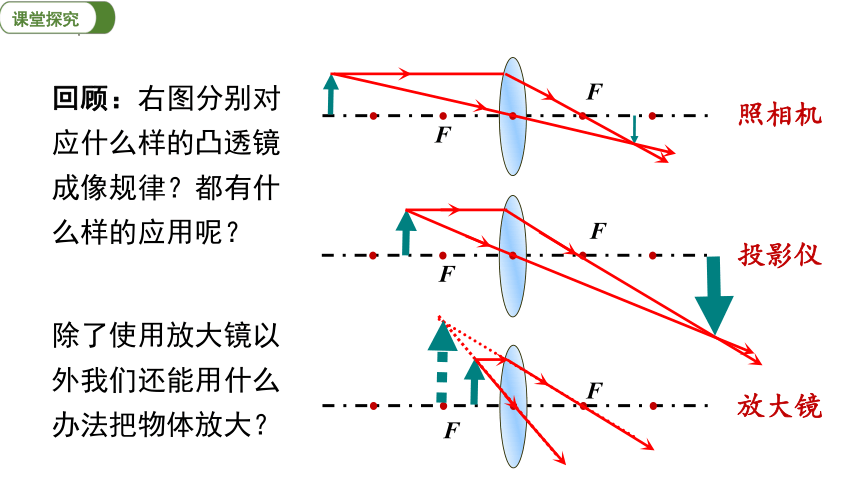

回顾：右图分别对应什么样的凸透镜成像规律？都有什么样的应用呢？
照相机
投影仪
放大镜
除了使用放大镜以外我们还能用什么办法把物体放大？

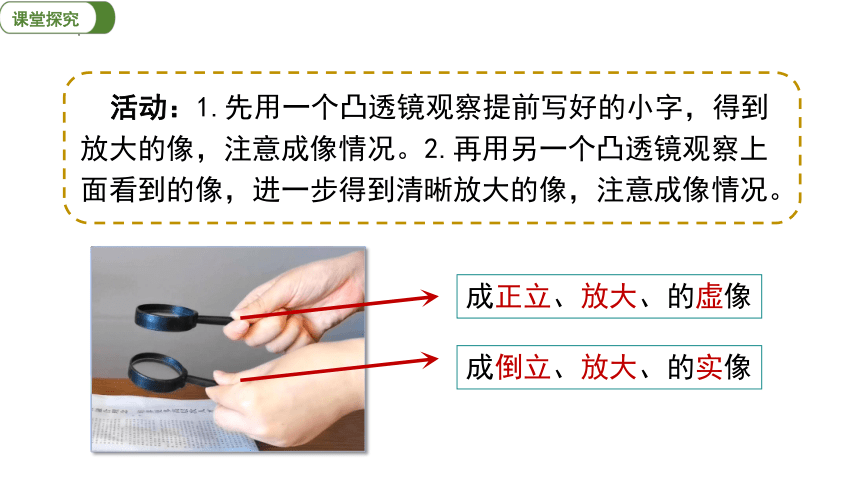

活动：1.先用一个凸透镜观察提前写好的小字，得到放大的像，注意成像情况。2.再用另一个凸透镜观察上面看到的像，进一步得到清晰放大的像，注意成像情况。
成倒立、放大、的实像
成正立、放大、的虚像

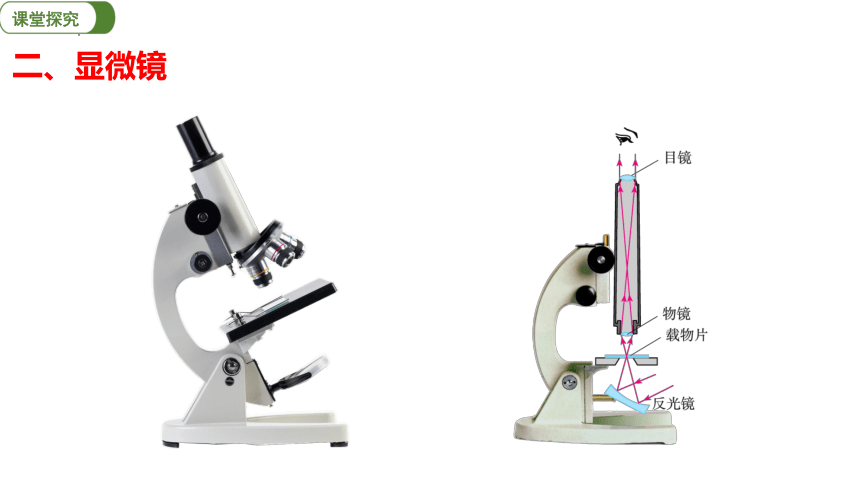

二、显微镜
2F1
2F1
物镜
F1
F1
F2
F2
目镜
显微镜光路图：
思考：显微镜的所成像有什么特点？
物镜的作用：使被观察的物体成一个倒立、放大的实像。
目镜的作用：把物镜所成的实像再次放大成虚像。
增大视角的方法：放大物体的像。
显微镜的植物细胞
显微镜的糖
显微镜的头发
三、望远镜
活动：1.先用一个凸透镜观察远处的物体，注意成像情况。2.再用另一个凸透镜观察前面所成的像，注意成像情况。3.调换两个透镜的位置，你有什么发现？
成倒立、缩小、的实像
成正立、放大、的虚像
物镜
目镜
F1
F2
F1
1
望远镜光路图：
F2
物镜的作用：使被观察的物体成一个倒立、缩小的实像。
目镜的作用：把物镜所成的实像再次放大成虚像。
增大视角的方法：把物体的像移近，放大物体的像。
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
大航海时期的望远镜
观察敌情
观测太空
四、探索宇宙
第一位把望远镜指向天空的是意大利物理学家伽利略。他第一个观测到木星的卫星，太阳黑子和月球上的环形山。
哈勃空间望远镜
世界最大单面望远镜
射电望远镜：天眼
我们的宇宙中拥有上千亿个星系。银河系只是这上千亿个星系中的一个。太阳只是银河系中数千亿颗恒星中的一员，地球是太阳系中的一颗普通行星
显微镜和望远镜
显微镜
结构
望远镜
视角
目镜、物镜的作用
概念
增大视角的方法
探索宇宙
结构
目镜、物镜的作用
1.用显微镜观察物体时，物镜对物体所成的像是一个放大的____像（“虚”或“实”），道理就像________的镜头成像一样，目镜的作用则像一个________再次对这个像成放大的____像（“虚”或“实”）。
实
投影仪
放大镜
虚
2.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是_________（填“放大的”或“缩小的”），道理就像_________的镜头成像一样，目镜的作用则像一个_________用来把这个像放大。
实
缩小的
照相机
放大镜
3.物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和____________________有关系。
物体到眼睛的距离
4.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A.物镜成放大的虚像，目镜成放大的虚像
B.物镜成放大的实像，目镜成放大的实像
C.物镜成放大的虚像，目镜成放大的实像
D.物镜成放大的实像，目镜成放大的虚像
D
5.对于天文爱好者用的望远镜，下列说法正确的是( )
A. 通过望远镜最终看到的是正立的天体的像
B. 所成的像比实际的天体小，但相对于眼睛的视角增大了，最终会感觉天体变大了
C. 最终看到的是一个实像
D. 最终所成的像比实际的天体大
B
