透镜
第1节
第五章 透镜及其应用
思考：你知道生活中哪些地方用到了透镜吗？

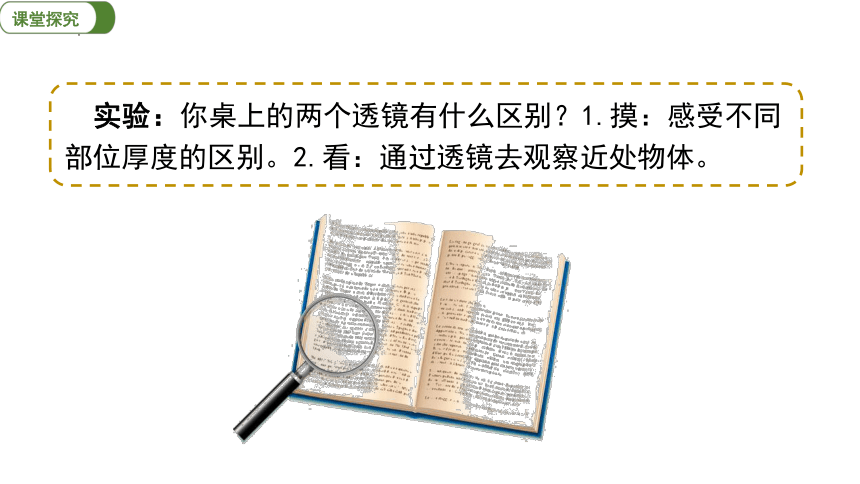

实验：你桌上的两个透镜有什么区别？1.摸：感受不同部位厚度的区别。2.看：通过透镜去观察近处物体。

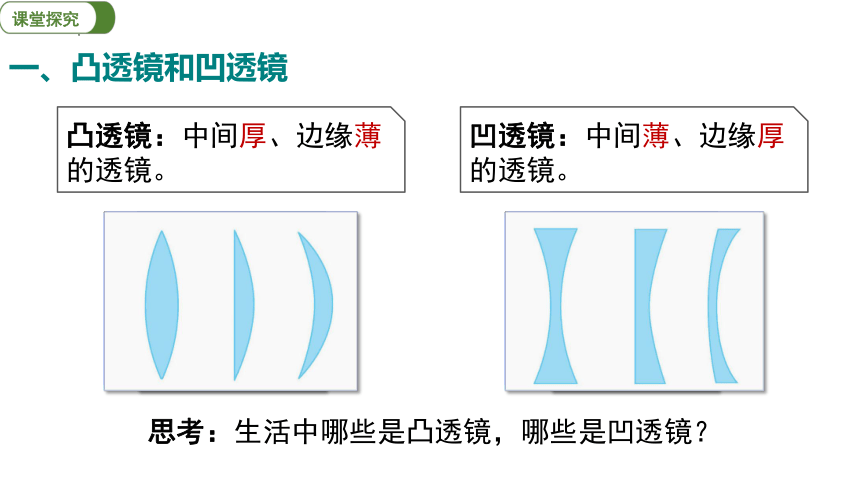

一、凸透镜和凹透镜
凸透镜：中间厚、边缘薄的透镜。
凹透镜：中间薄、边缘厚 的透镜。
思考：生活中哪些是凸透镜，哪些是凹透镜？

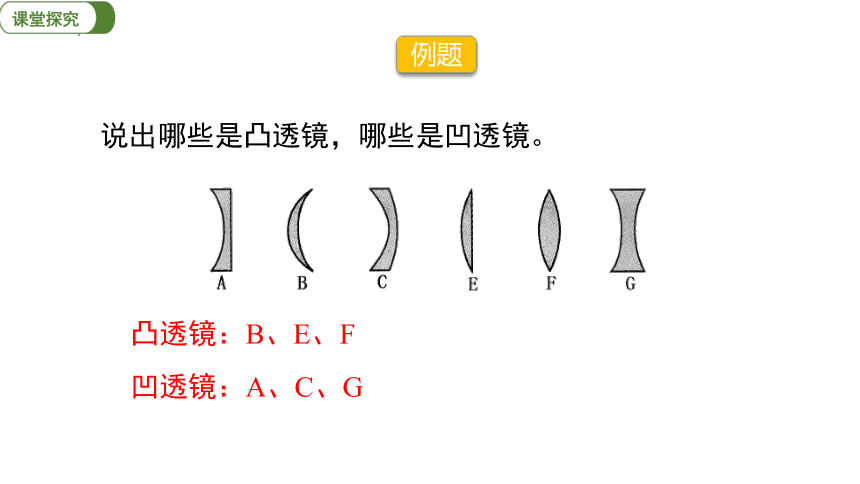

说出哪些是凸透镜，哪些是凹透镜。
凸透镜：B、E、F
凹透镜：A、C、G
例题

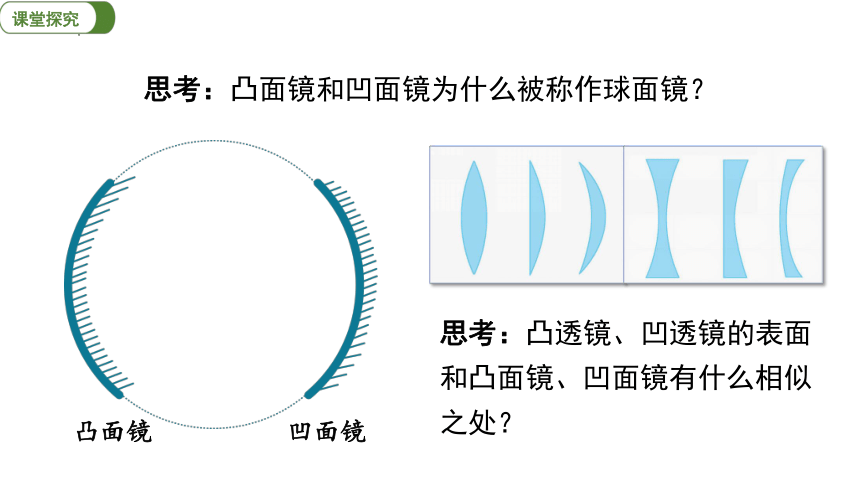

思考：凸面镜和凹面镜为什么被称作球面镜？
凹面镜
凸面镜
思考：凸透镜、凹透镜的表面和凸面镜、凹面镜有什么相似之处？

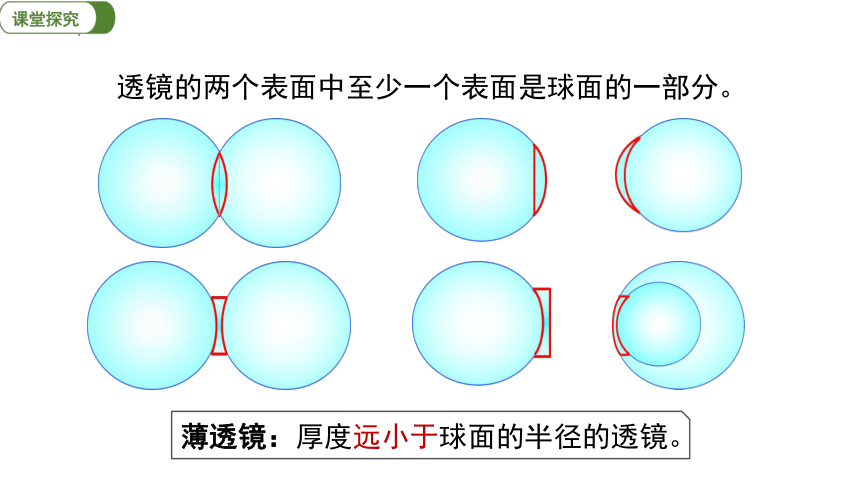

透镜的两个表面中至少一个表面是球面的一部分。
薄透镜：厚度远小于球面的半径的透镜。
C
C′
C
C′
·
O
光心
主光轴

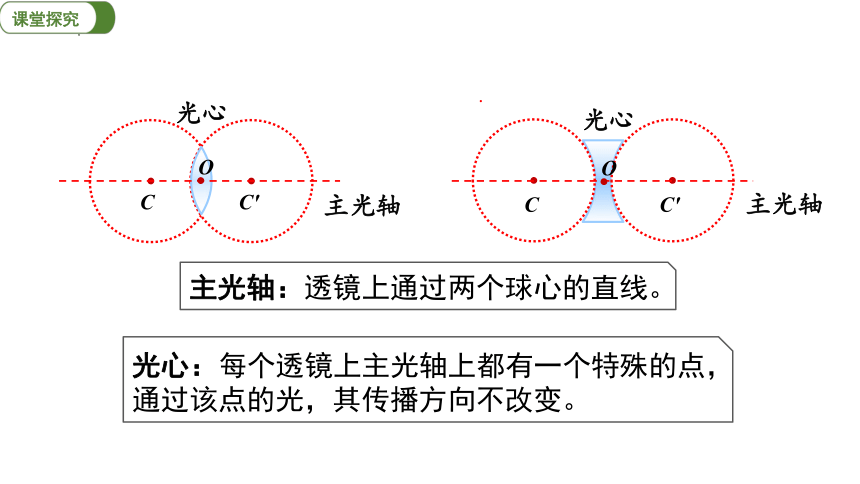

主光轴：透镜上通过两个球心的直线。
光心：每个透镜上主光轴上都有一个特殊的点，通过该点的光，其传播方向不改变。
主光轴
光心
O
C2
C1
O
光心

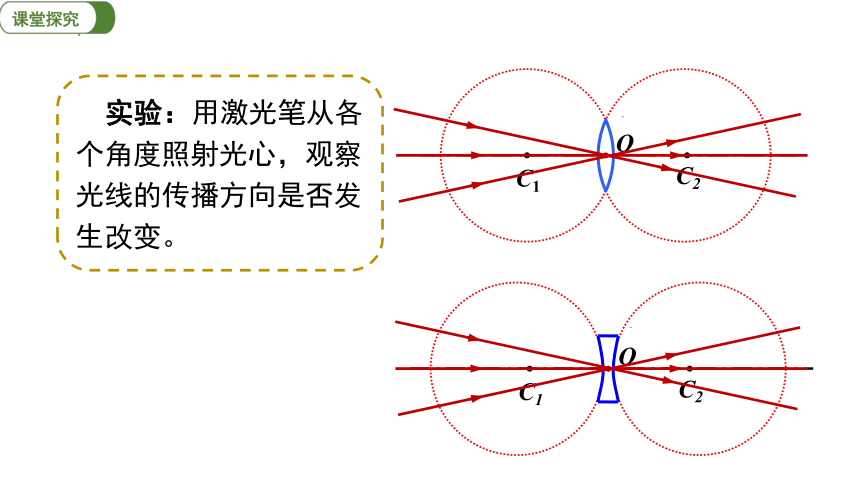

实验：用激光笔从各个角度照射光心，观察光线的传播方向是否发生改变。
C2
C1
O
光心

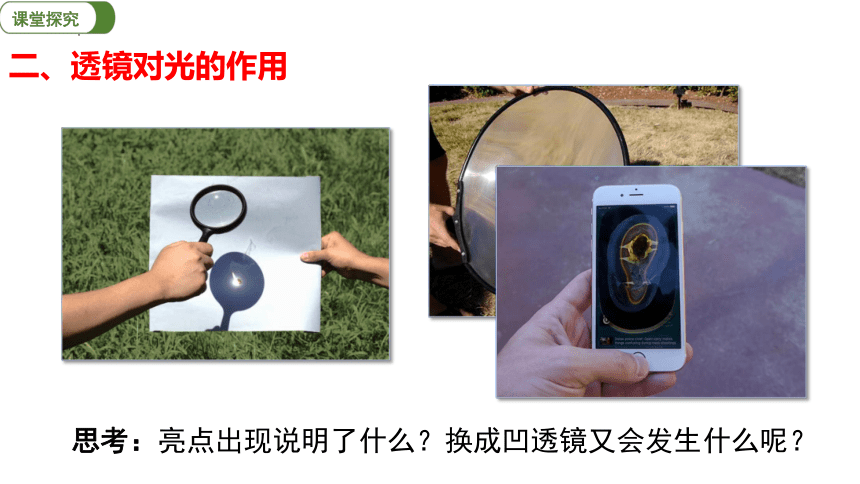

二、透镜对光的作用
思考：亮点出现说明了什么？换成凹透镜又会发生什么呢？
实验：1.让平行于透镜主轴的几束光射向凸透镜，观察光的传播径迹。换用凹透镜继续进行实验。2.将你观察到的现象用光路图表示出来。
描述你观察到的现象？

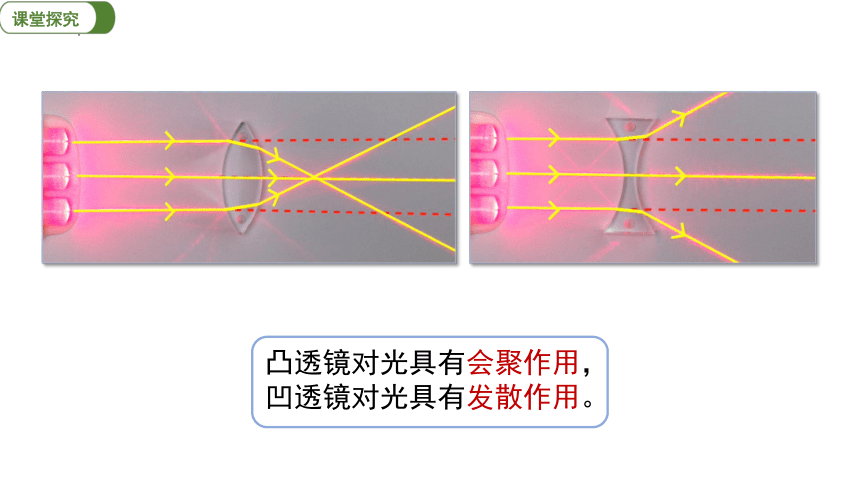

凸透镜对光具有会聚作用，凹透镜对光具有发散作用。
实验：1.让几束发散的光射向凸透镜，观察光的传播径迹。换用凹透镜继续进行实验。2.让几束会聚的光射向凸透镜，观察光的传播径迹。换用凹透镜继续进行实验。3.将你观察到的现象用光路图表示出来。
描述你观察到的现象？
光线是靠近还是远离主光轴呢？
光线是靠近还是远离主光轴呢？
凸透镜对光具有会聚作用，所以凸透镜又叫会聚透镜，光线经凸透镜折射后靠近主光轴。
凹透镜对光具有发散作用，所以凹透镜又叫发散透镜，光线经凹透镜折射后远离主光轴。
如图是把一幅眼镜放在阳光下，在地上看到的情形，由此可以判断镜片属于（ ）
A.凸面镜 B.凹面镜 C.凸透镜
D.凹透镜 E.平面镜
D
例题
三、焦点和焦距
O
F
f
焦距
焦点
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
F
f
f
F
焦点
焦点
凸透镜都有两个焦点，两侧的两个焦距相等。
思考：凸透镜会有几个焦点呢？
f
F
f
F
凸透镜的焦距越小，对光线的会聚能力越强。
思考：凹透镜有焦点吗？如果有，会有几个？
F
f
焦点
虚
F
f
虚焦点：平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线会聚在主光轴上的一点。
F
f
思考：将如图中的凹透镜换成焦距更小的凹透镜，将会有什么变化？
凹透镜的焦距越小，对光线的发散能力越强。
F
F
思考：如果让光从焦点发出，通过凸透镜又会如何呢？
四、三种特殊光线
F
F
思考：如果让光从焦点发出，通过凸透镜又会如何呢？
F
F
F
F
1.通过光心的光线：传播方向不改变。
2.平行于主光轴的光线：经凸透镜折射后通过焦点；经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.射向焦点的光线：经凸透镜折射后平行于主光轴射出；经凹透镜折射后平行于主光轴射出。
光路可逆
（中考·河池)请作出图中与凸透镜折射光线对应的入射光线。
解：如图所示。
例题
想想做做：太阳离我们非常远，射向地面的阳光可以看做平行光。想一想，怎样利用阳光测量凸透镜的焦距。找几个不同规格的凸透镜，试着测量它们的焦距。
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
问题回顾：夏天汽车前面放上矿泉水为什么容易导致火灾？我们如何防范这种事件的发生呢？
矿泉水瓶相当于一个凸透镜，可以会聚太阳光，会导致车内温度升高；不能在车内可以被阳光照射的地方放类似凸透镜的物体。
透镜
透镜对光的作用
凸透镜：对光有会聚作用
透镜的相关概念
凸透镜和凹透镜
光心
凹透镜：对光有发散作用
焦点（F）
凸透镜：中间厚，边缘薄
凹透镜：中间薄，边缘厚
主光轴
焦距（f）
三种特殊光线
1.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A. 凸透镜前任意位置
B. 凸透镜的焦点上
C. 凹透镜前任意位置 　　
D. 凹透镜的焦点上
B
2.(中考·金昌) 烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个__________(填“凸透镜”或“凹透镜”)，对太阳光有________(填“会聚”或“发散”)作用，可能使车内某处温度升高而导致火灾。
凸透镜
会聚
3.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
4.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
