(共27张PPT)
生活中的透镜
第2节
第五章 透镜及其应用

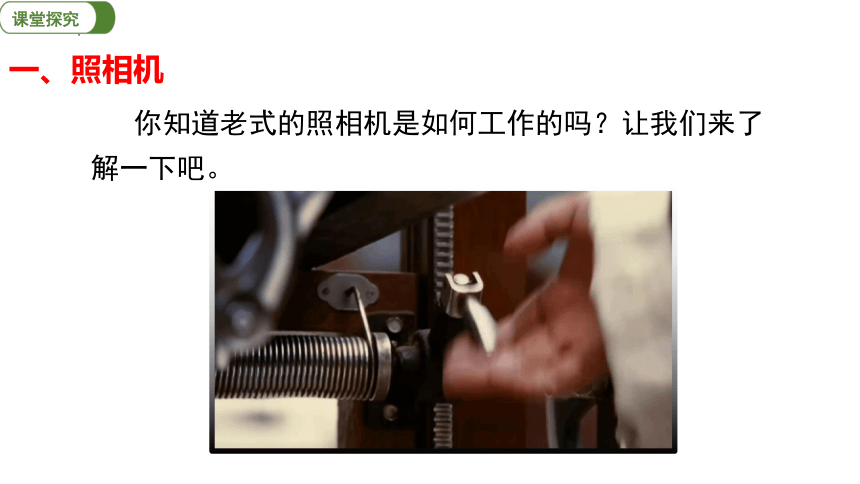

一、照相机
你知道老式的照相机是如何工作的吗？让我们来了解一下吧。

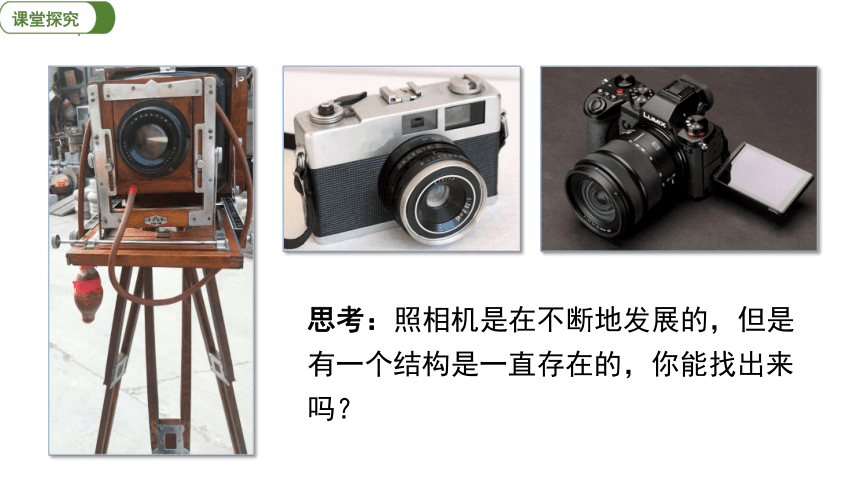

思考：照相机是在不断地发展的，但是有一个结构是一直存在的，你能找出来吗？

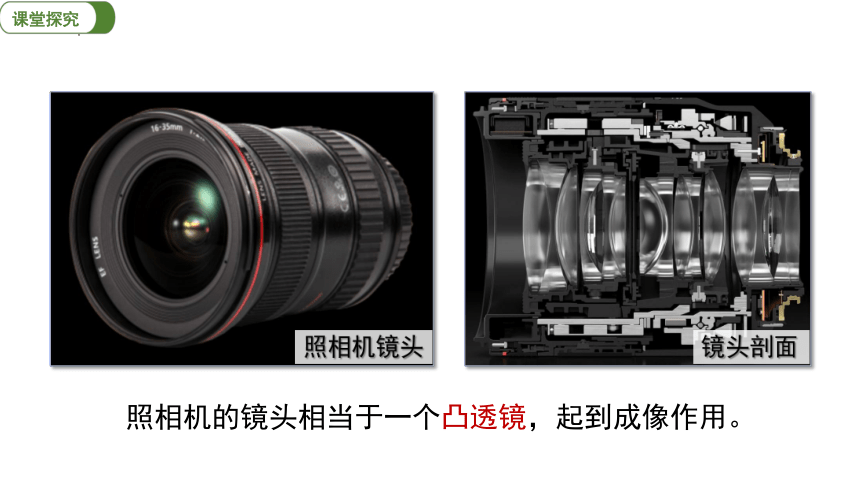

照相机的镜头相当于一个凸透镜，起到成像作用。
照相机镜头
镜头剖面

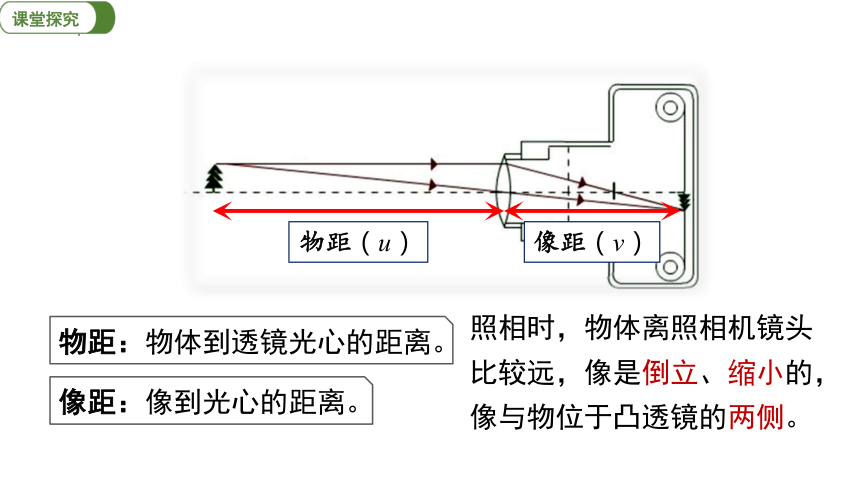

O
物距（u）
像距（v）

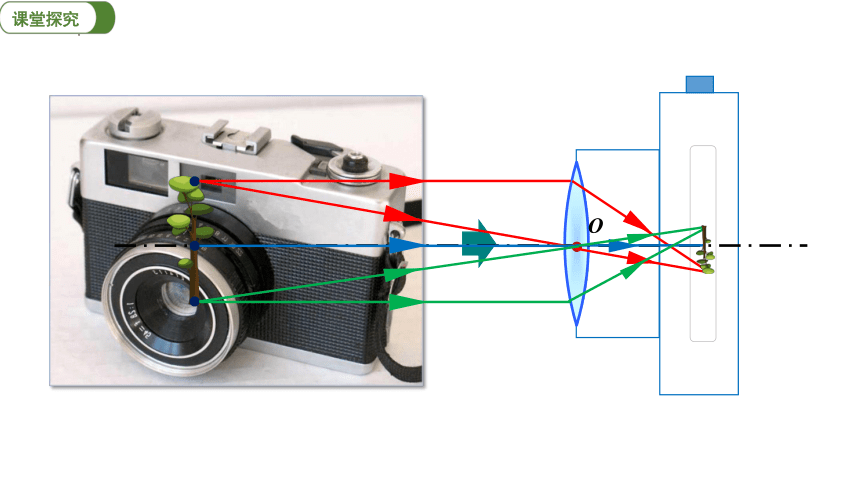

照相时，物体离照相机镜头比较远，像是倒立、缩小的，像与物位于凸透镜的两侧。
物距：物体到透镜光心的距离。
像距：像到光心的距离。

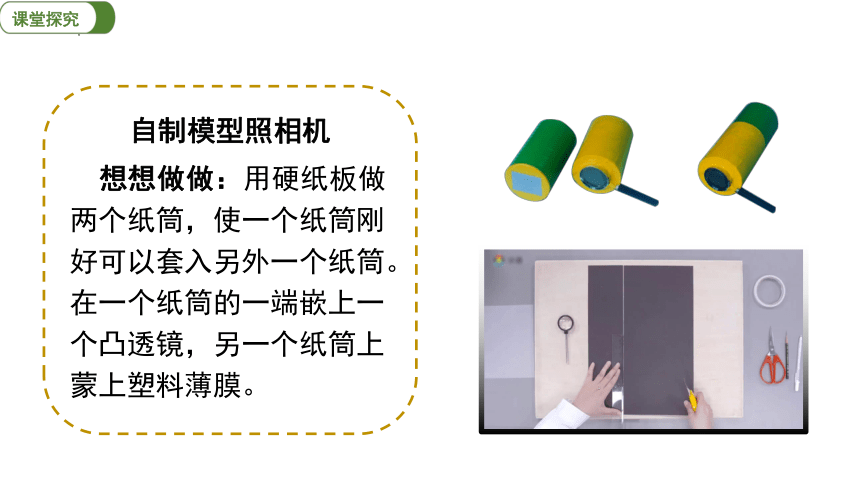

自制模型照相机
想想做做：用硬纸板做两个纸筒，使一个纸筒刚好可以套入另外一个纸筒。在一个纸筒的一端嵌上一个凸透镜，另一个纸筒上蒙上塑料薄膜。

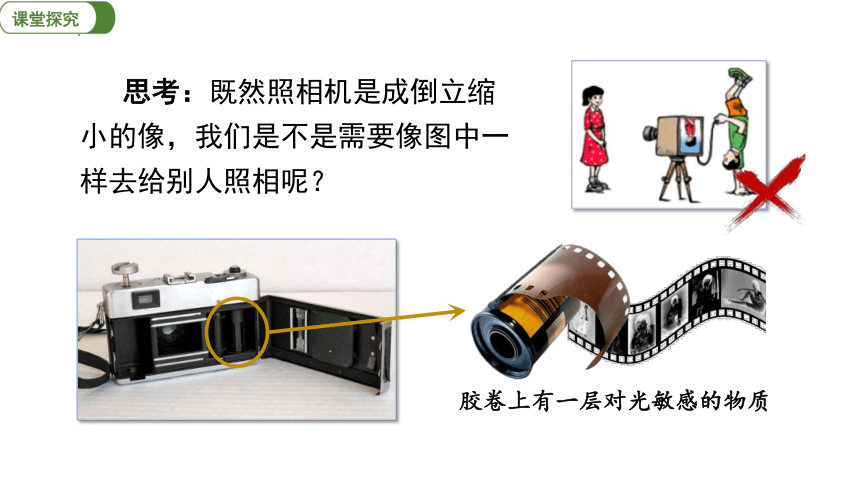

思考：既然照相机是成倒立缩小的像，我们是不是需要像图中一样去给别人照相呢？
胶卷上有一层对光敏感的物质
数码照相机
电荷耦合器
存储卡
光信号
光信号
光信号
若想照片上的像变大该怎么办呢？
二、投影仪
投影仪
投影仪也是利用凸透镜来成像的
幻灯机
电影放映机
幻灯机、电影放映机也是利用凸透镜来成像的。
幻灯机
O
思考：为什么投影片要倒放？
物距
（u）
像距
（v）
物体离投影仪镜头比较近。像是放大、倒立的，像与物位于凸透镜的两侧。
三、放大镜
实验：通过有水的试管（透明水瓶）观察置于下端的文字。
说一说你看到的像的特点？
像是放大、正立的，像与物位于凸透镜的同一侧。
O
思考：改变放大镜与物体的距离，看到的物体有什么变化？
四、实像和虚像
实像：是实际光线会聚而形成的，能呈现在光屏上。　
虚像：是反射光线或折射光线的反向延长线相交而形成的，不能呈现在光屏上。
思考：下列现象中的像是虚像还是实像？
实
实
虚
实
虚
虚
实像 虚像
光屏能否成像
物和像的位置
应用
都位于凸透镜同侧
分别位于凸透镜两侧
能
不能
照相机、投影仪
放大镜、平面镜
成像原理图 成像特点
照相机 成______、______的____像。
投影仪 成______、______的____像。
放大镜 成______、______的____像。
倒立
实
缩小
倒立
实
放大
正立
虚
放大
生活中的透镜
投影仪
成倒立、放大的实像
放大镜
实像和虚像
照相机
成倒立、缩小的实像
成正立、放大的虚像
1.用手机拍照时，手机的镜头相当于______镜。如图所示是时下流行的用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了 ______ (填“物距”或“像距”)。
凸透
物距
2.放映幻灯片时，想使银幕上出现放大的“F”字母，那么幻灯片的正确放法应是 （　　）
B
A
B
C
D
3.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了______镜的功能，形成了放大的______像，这是由于光的______射现象的结果。
放大
虚
折
4.如图是一个自制的模型照相机。纸筒A的一端蒙上一层半透明纸，纸筒B的一端嵌了一个凸透镜。两纸筒套在一起组成一个照相机模型。应当如何使用这架照相机来“拍摄”景物？（　　）
A．眼睛应对着B端向筒内观察，看看像是否清晰
B．应把A端朝着明亮的室外，B端朝着
较暗的室内，否则看不清楚
C．应把B端朝着明亮的室外，A端朝着
较暗的室内，否则看不清楚
D．眼睛可以对着A端也可以向着B端向筒内观察景物成的像
C
