(共23张PPT)
凸透镜成像的规律
第3节
第五章 透镜及其应用

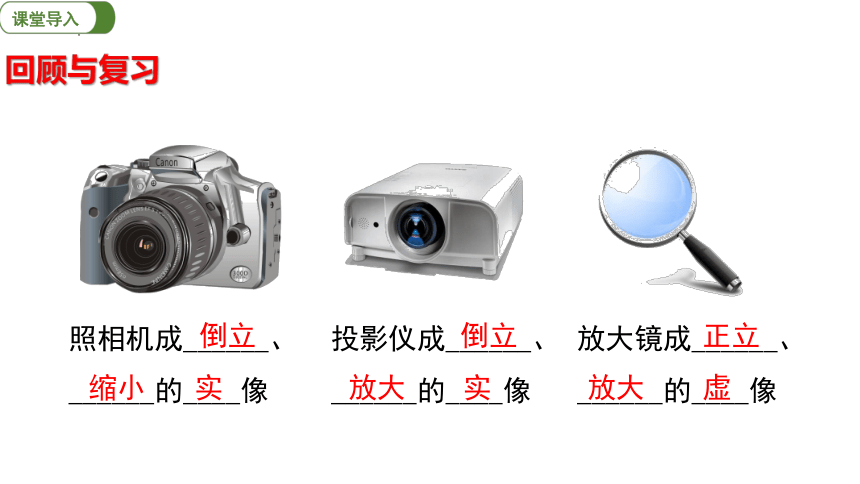

照相机成______、______的____像
倒立
正立
放大
虚
缩小
实
投影仪成______、______的____像
倒立
放大
实
放大镜成______、______的____像
回顾与复习

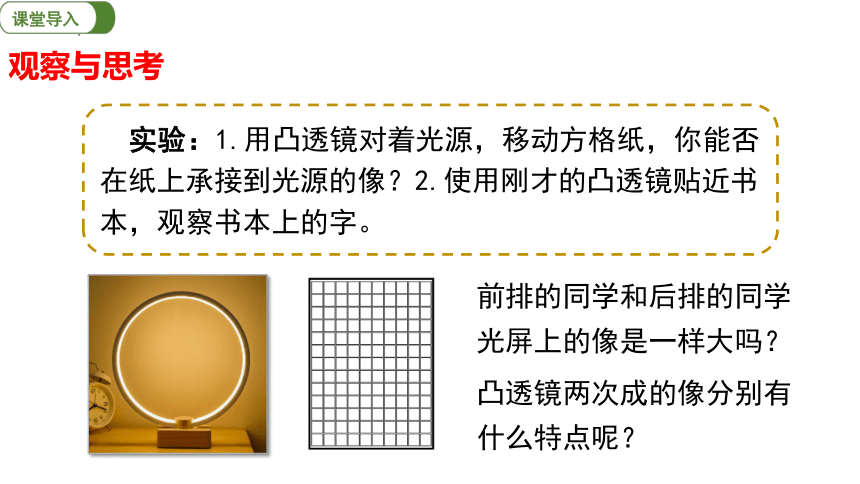

实验：1.用凸透镜对着光源，移动方格纸，你能否在纸上承接到光源的像？2.使用刚才的凸透镜贴近书本，观察书本上的字。
凸透镜两次成的像分别有什么特点呢？
观察与思考
前排的同学和后排的同学光屏上的像是一样大吗？

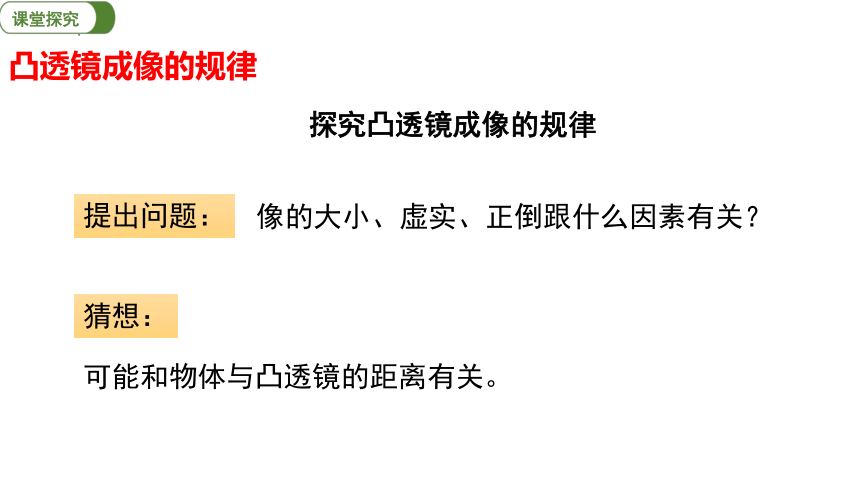

探究凸透镜成像的规律
像的大小、虚实、正倒跟什么因素有关？
提出问题：
猜想：
可能和物体与凸透镜的距离有关。
凸透镜成像的规律

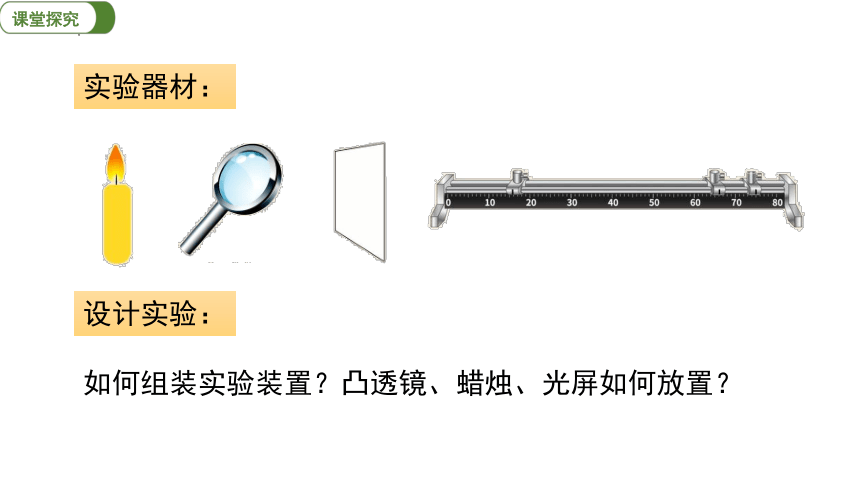

实验器材：
设计实验：
如何组装实验装置？凸透镜、蜡烛、光屏如何放置？

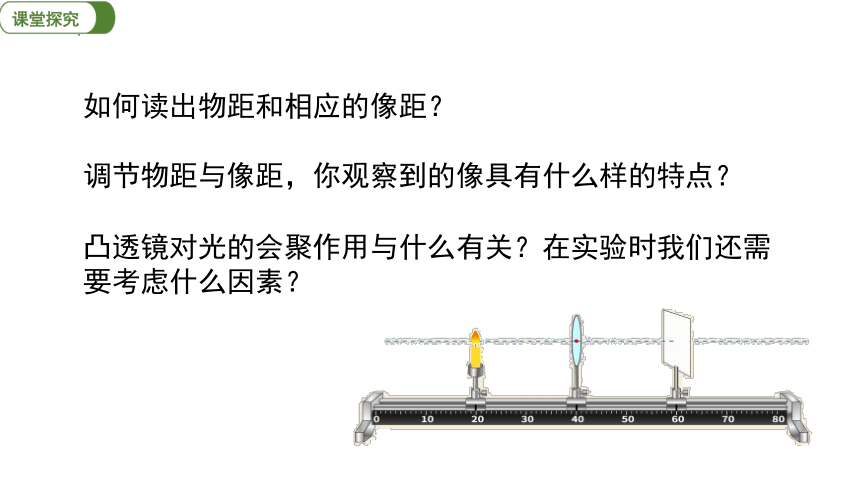

如何读出物距和相应的像距？
调节物距与像距，你观察到的像具有什么样的特点？
凸透镜对光的会聚作用与什么有关？在实验时我们还需要考虑什么因素？

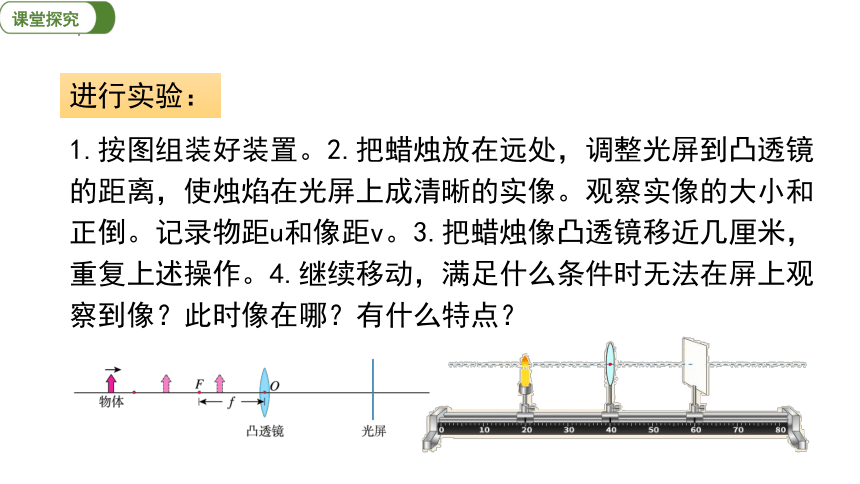

进行实验：
1.按图组装好装置。2.把蜡烛放在远处，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。3.把蜡烛像凸透镜移近几厘米，重复上述操作。4.继续移动，满足什么条件时无法在屏上观察到像？此时像在哪？有什么特点？

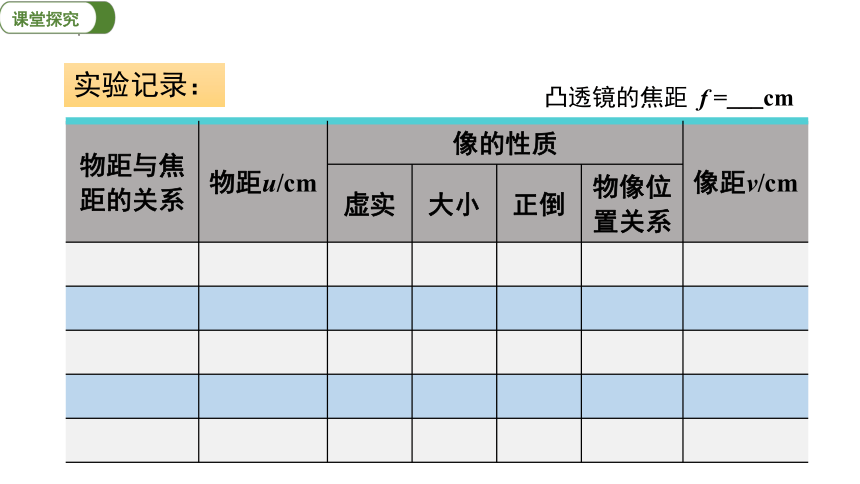

实验记录：
物距与焦距的关系 物距u/cm 像的性质 像距v/cm
虚实 大小 正倒 物像位置关系
凸透镜的焦距 f =___cm
u＞2 f ，f成倒立、缩小、实像
物距与焦距关系：当u＞2 f 时
F
F
u=2f ，v=2f
成倒立、等大、实像
物距与焦距关系：当u = 2 f 时
F
F
f成倒立、缩小、实像
物距与焦距关系：当 fF
F
不成像
平行
物距与焦距关系：当u = f 时
F
F
u=f ，无像距
F
F
物距与焦距关系：当u ＜ f 时
u成正立、放大、虚像
分析与论证：
1.像的虚实：凸透镜在什么条件下成实像？在什么条件下成虚像？
2.像的大小：凸透镜在什么条件下成缩小的像？在什么条件下成放大的像？有没有缩小的虚像？
3.像的正倒：凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？
4.当物体向凸透镜的焦点靠近时，像、像距是如何变化的？
想想议议：根据刚才的分析，凸透镜成放大的像时，物距和像距相比，哪个比较大？成缩小的像的时，物距和像距相比，哪个比较大？由此你可以得到什么结论？凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
成放大的像时，像距较大，成缩小的像时，物距较大。
物距大于像距成缩小像，物距小于像距成放大像。
没有；没有。
实验结果：
一倍焦距分虚实；二倍焦距分大小。
虚像总是同侧正；实像总是异侧倒。
实像：物近像远像变大；物远像近像变小。
虚像：物近像近像变小；物远像远像变大。
像的大小像距定；像儿跟着物体跑。
（点击使用动画演示）
凸透镜成像的规律
1．一个凸透镜焦距为5 cm，若用它看邮票上的细节，则邮票与这个凸透镜的距离应(　 )
A．等于5 cm B．在5 cm和10 cm之间
C．小于5 cm D．多少都可以
C
2. 如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是 （　　）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二堆码的像变小，只需将二维码靠近凸透镜
D．影像传感器上成的是正立的实像
B
3.在做“凸透镜成像”的实验中，凸透镜焦距是10cm，当光屏距凸透镜16cm时，烛焰在光屏上成清晰的像。若光屏不动，将凸透镜向光屏方向移动2cm，要使光屏上再次得到清晰的像，下列说法正确的是（　　）
A．蜡烛不动，像变小 B．蜡烛靠近凸透镜，像变小
C．蜡烛远离凸透镜，像变大 D．蜡烛远离凸透镜，像变小
D
4.将物体放在凸透镜前16cm处，在光屏上得到倒立缩小的像，则凸透镜的焦距可能是（ ）
A.10cm B.7cm
C.8cm D.16cm
B
5.把物体放在凸透镜前10cm时，可以在凸透镜另一侧的光屏上得到放大的像。据此可以推断这个凸透镜的焦距范围为多少？
解：因为是光屏上的像，故像是实像，又是放大的，所以必须满足：2f > u > f，即：
2f >10cm>f
由于2f >10cm 得： f >5cm，
综合10cm>f 得：10cm >f >5cm
