第十四章 探究欧姆定律
14.3 欧姆定律的应用

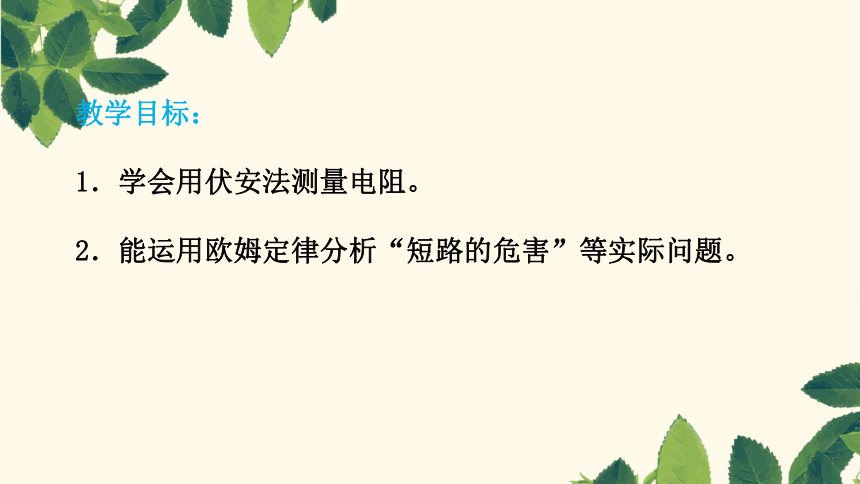

教学目标：
1．学会用伏安法测量电阻。
2．能运用欧姆定律分析“短路的危害”等实际问题。

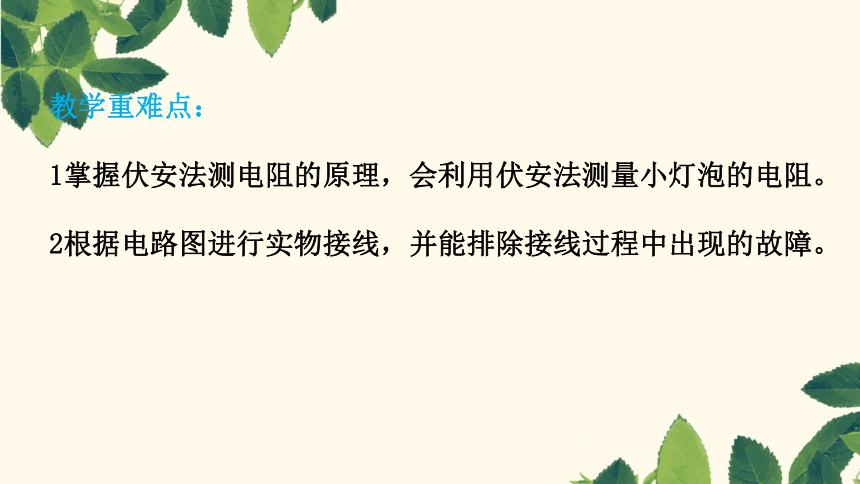

教学重难点：
1掌握伏安法测电阻的原理，会利用伏安法测量小灯泡的电阻。
2根据电路图进行实物接线，并能排除接线过程中出现的故障。

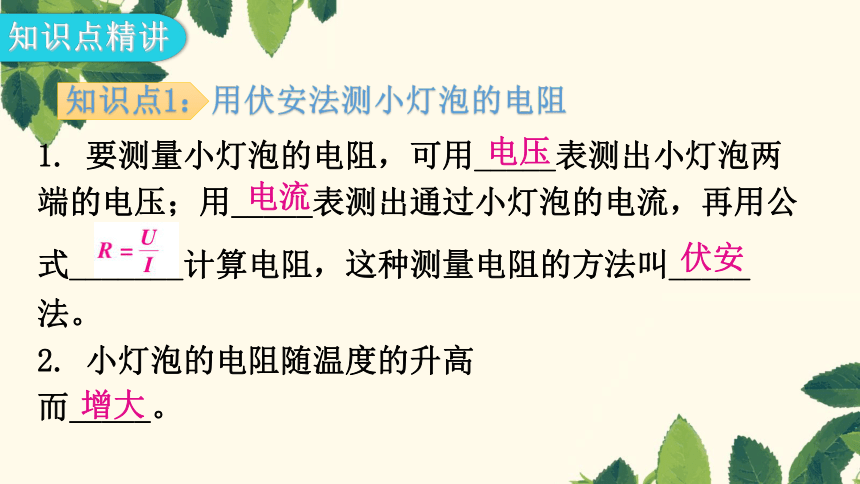

知识点精讲
1. 要测量小灯泡的电阻，可用_____表测出小灯泡两端的电压；用_____表测出通过小灯泡的电流，再用公
式_______计算电阻，这种测量电阻的方法叫_____
法。
2. 小灯泡的电阻随温度的升高
而_____。
知识点1：用伏安法测小灯泡的电阻
电压
电流
伏安
增大

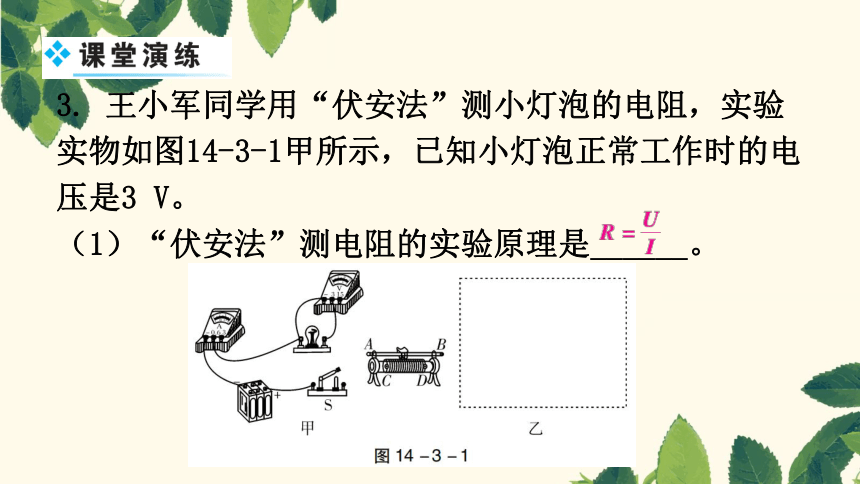

3. 王小军同学用“伏安法”测小灯泡的电阻，实验实物如图14-3-1甲所示，已知小灯泡正常工作时的电压是3 V。
（1）“伏安法”测电阻的实验原理是______。

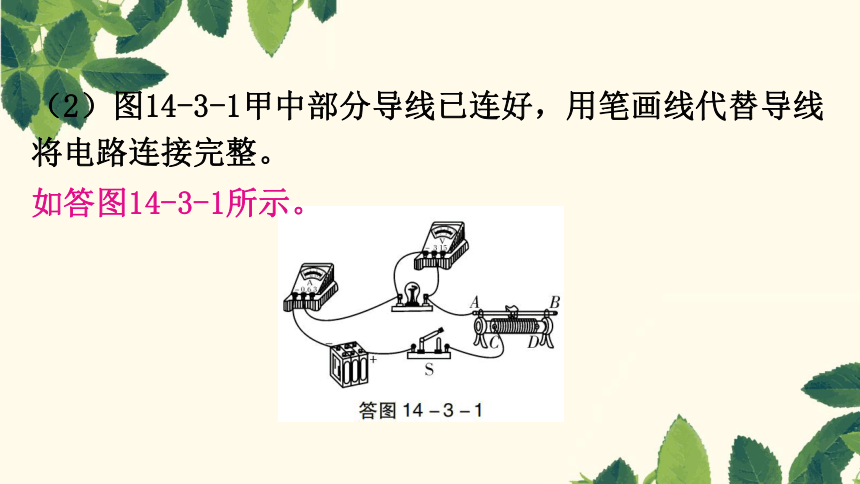

（2）图14-3-1甲中部分导线已连好，用笔画线代替导线将电路连接完整。
如答图14-3-1所示。　

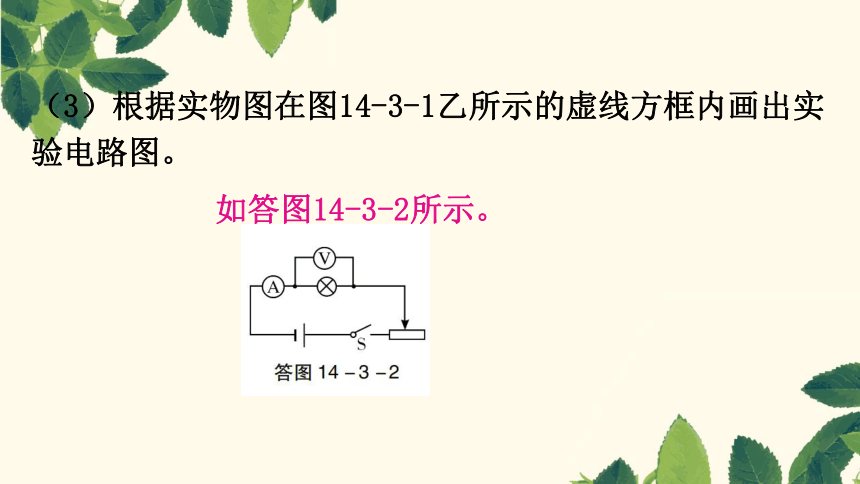

（3）根据实物图在图14-3-1乙所示的虚线方框内画出实验电路图。
如答图14-3-2所示。　

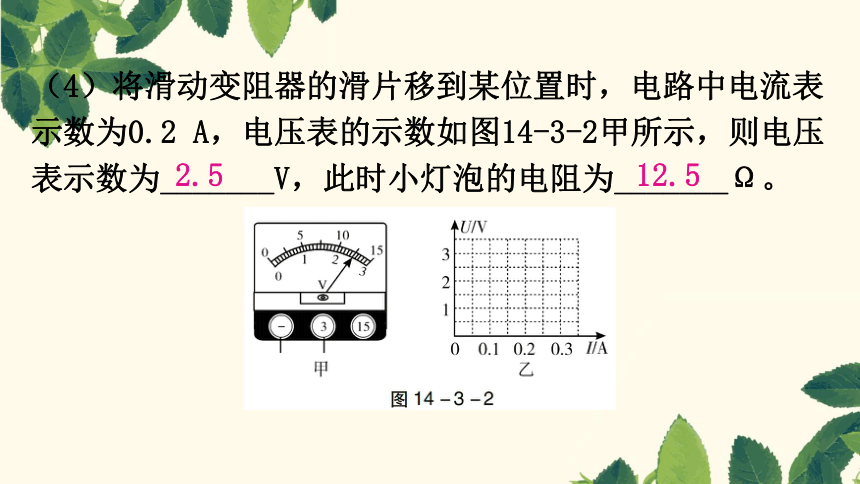

（4）将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图14-3-2甲所示，则电压表示数为_______V，此时小灯泡的电阻为_______Ω。
2.5
12.5

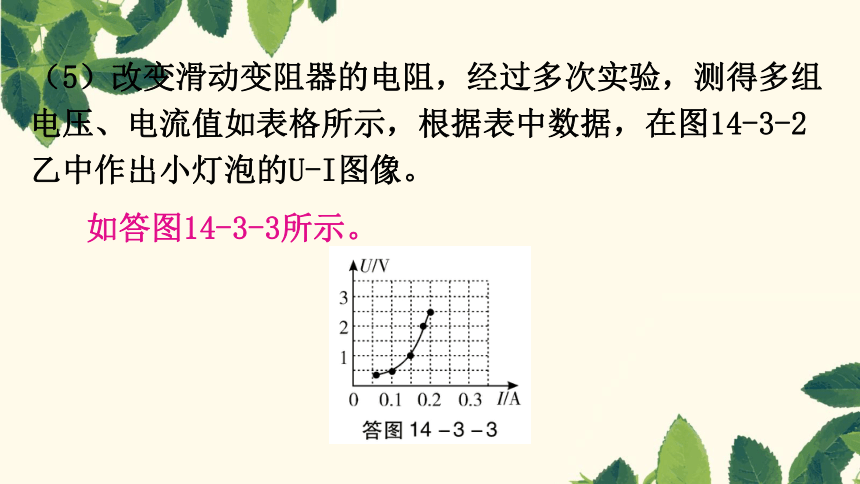

（5）改变滑动变阻器的电阻，经过多次实验，测得多组电压、电流值如表格所示，根据表中数据，在图14-3-2乙中作出小灯泡的U-I图像。
如答图14-3-3所示。　

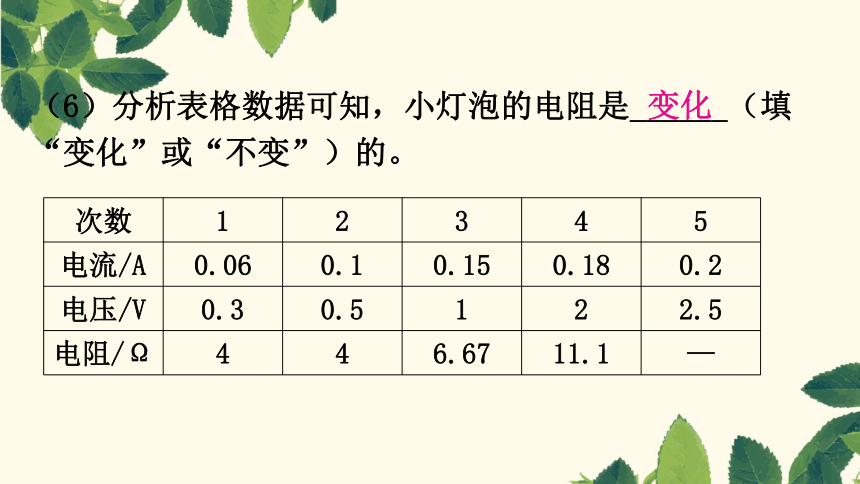

（6）分析表格数据可知，小灯泡的电阻是______（填“变化”或“不变”）的。
次数 1 2 3 4 5
电流/A 0.06 0.1 0.15 0.18 0.2
电压/V 0.3 0.5 1 2 2.5
电阻/Ω 4 4 6.67 11.1 —
变化

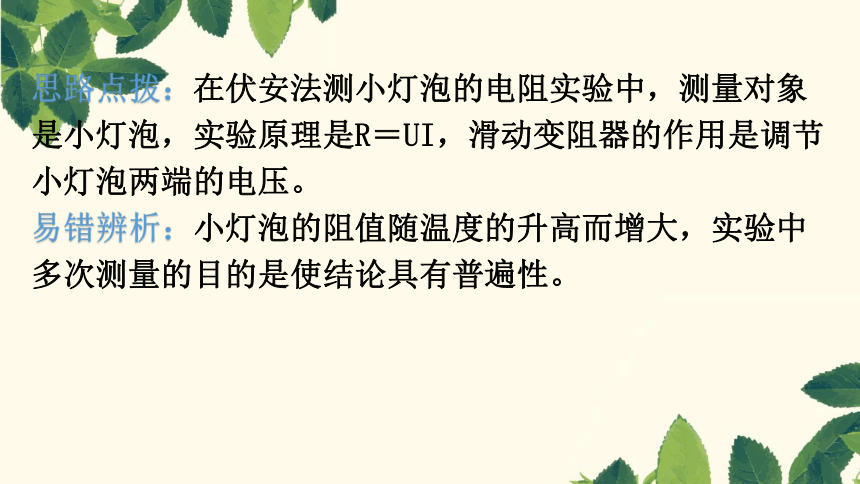

思路点拨：在伏安法测小灯泡的电阻实验中，测量对象是小灯泡，实验原理是R＝UI，滑动变阻器的作用是调节小灯泡两端的电压。
易错辨析：小灯泡的阻值随温度的升高而增大，实验中多次测量的目的是使结论具有普遍性。

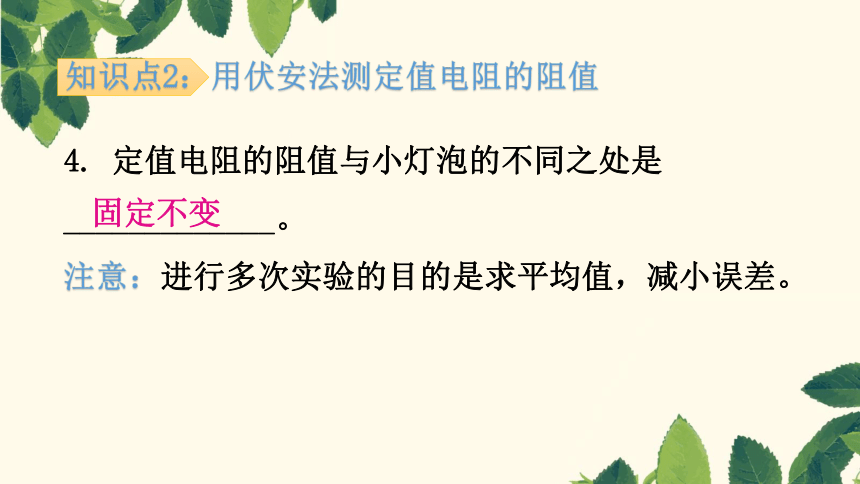

4. 定值电阻的阻值与小灯泡的不同之处是
_____________。
注意：进行多次实验的目的是求平均值，减小误差。
知识点2：用伏安法测定值电阻的阻值
固定不变
5. 小聪用图14-3-3甲所示的电路来测量某待测电阻Rx的阻值。
（1）根据图甲的电路图，在图乙中完成实验电路的连接。
如答图14-3-4所示。
（2）闭合开关前，滑动变阻
器的滑片应置于最______
（填“左”或“右”）端。
右
（3）闭合开关，调节滑动变阻器，记录多组数据（如下表），依据表中数据在图14-3-4中画出待测电阻R的I-U图像，由图像可得Rx＝______Ω。
20
次数 1 2 3 4 5
电流/A 0.20 0.24 0.30 0.36 0.40
电压/V 4.0 5.0 6.0 7.0 8.0
如答图14-3-5所示。
6. 小东用伏安法测定值电阻R的阻值，如图14-3-5所示。
（1）如图甲所示，闭合开关前，滑动变阻器的滑片P应置于最______（填“左”或“右”）端。
（2）闭合开关S，调节滑动变阻器的滑片P，当电流表的示数为1 A时，电压表的示数如图乙所示，则待测电阻R两端的电压为______V，阻值为______Ω。
左
5
5
（3）接下来，小东又多次改变电阻R两端的电压，并测量了电压及相应的电流值，其目的是__________。
减小误差
5. （4）画出本实验所需的数据记录表。
思路点拨：在伏安法测定值电阻的阻值实验中，测量对象是定值电阻，实验原理是R=UI，其中U代表电压，用电压表测量；I代表电流，用电流表测量；用滑动变阻器调节定值电阻两端的电压，多次测量取平均值，减小误差。
课堂巩固
1. 利用电压表与电流表测电阻的方法叫做伏安法，下图所示中伏安法测电阻R的电路图正确的是(　　)
D
2. 在“测量小灯泡电阻”的实验中，某同学连接好电路闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是（　　）
A. 更换小灯泡
B. 更换电源
C. 检查电路是否断路
D. 移动滑动变阻器滑片，观察小灯泡是否发光
D
3. 关于如图14-3-6所示的电路图，下列说法不正确的是（　　）
A. 该电路图可以用来探究电流与电压的关系实验
B. 该电路图可以用来探究电流与电阻的关系实验
C. 该电路图可以用来完成测量未知电
阻的阻值实验
D. 在测量电阻的实验中滑动变阻器的
作用是改变未知电阻两端的电压与电
流，多次实验，获得普遍规律
D
4. 小明同学在做“探究小灯泡的电阻”的实验中（如图14-3-7），所用器材如下：两节新干电池，标有“2.5 V”字样的小灯泡，标有“10 Ω1 A”字样的滑动变阻器R，开关S、导线若干。
（1）根据电路图，用笔画线代替导线将实物电路连接完整。（要求：滑动变阻器滑片向左移动时小灯泡变亮，且导线不交叉）
如答图14-3-6所示。
（2）闭合开关S，移动滑片P，发现小灯泡始终不亮，电流表指针未偏转，电压表也无示数，则故障原因可能是______（填字母）。
A. 小灯泡短路 B. 滑动变阻器短路
C. 小灯泡断路 D. 滑动变阻器断路
D
（3）排除故障后，移动滑片P，做了5次实验，数据记录在表格内。其中第4次测量时，电压表、电流表示数如图14-3-8所示，则小灯泡的电压为______V，电流为______A。
2.1
0.26
（4）根据表中数据发现：小灯泡电阻随电压增大而______（填“增大”“保持不变”或“减小”），那么______（填“能”或“不能”）将5个电阻值的平均值作为小灯泡的电阻。
增大
不能
次数 1 2 3 4 5
电流/A 0.2 1.0 1.5 2.5
电压/V 0.16 0.20 0.22 0.28
电阻/Ω 3.1 6.8 6.8 8.9
（5）小灯泡电阻变化的根本原因是______（填字母）。
A. 小灯泡两端电压增大
B. 通过小灯泡的电流增大
C. 小灯泡通电时发热，造成灯丝温度升高
C
谈谈这节课自己的收获。
谢 谢
