1.1磁场对通电导线的作用力

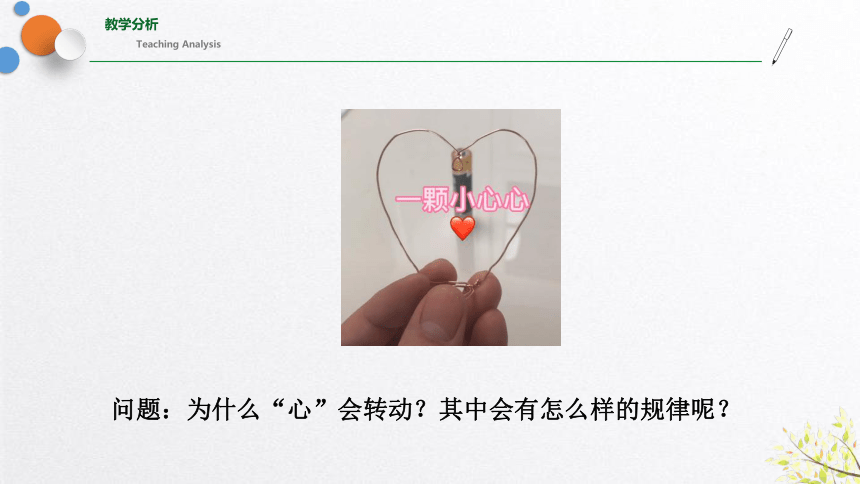

问题：为什么“心”会转动？其中会有怎么样的规律呢？
现在我们的生活中到处都有家用电器的身影，如：洗衣机、电风扇、电动车等。这些电器中都有电动机，通电后就会转动工作，你知道它们的工作原理吗？

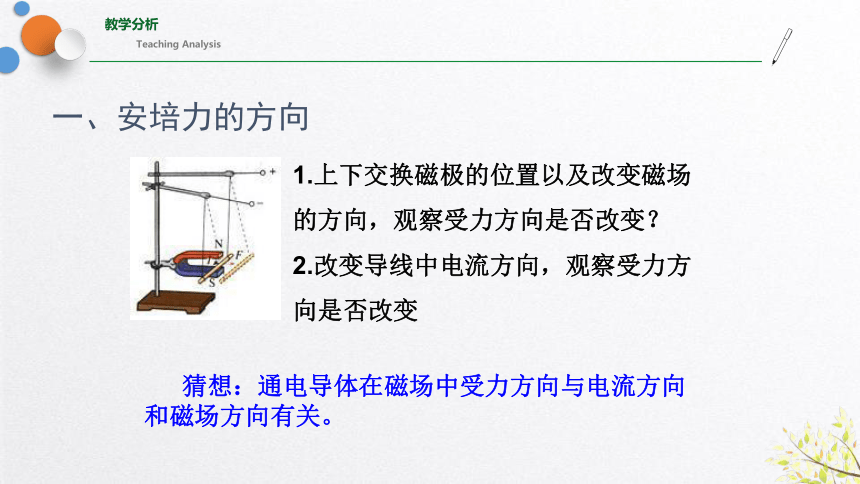

一、安培力的方向
1.上下交换磁极的位置以及改变磁场的方向，观察受力方向是否改变？
2.改变导线中电流方向，观察受力方向是否改变
猜想：通电导体在磁场中受力方向与电流方向和磁场方向有关。
I
B
F
F
I
B
F
I
B
I
B
F

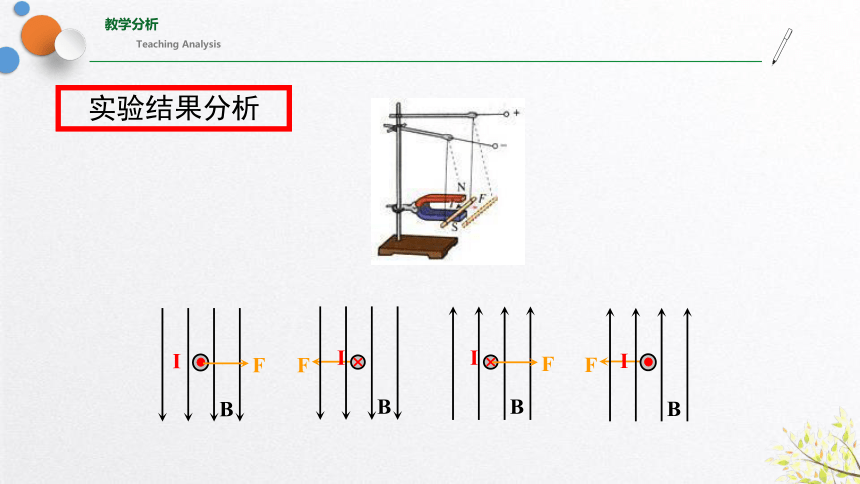

实验结果分析

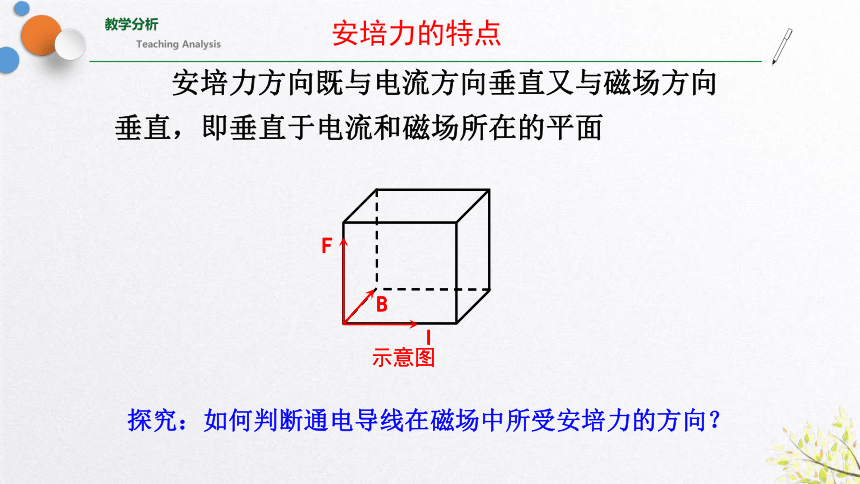

安培力的特点
B
I
F
示意图
安培力方向既与电流方向垂直又与磁场方向垂直，即垂直于电流和磁场所在的平面
B
I
F
示意图
探究：如何判断通电导线在磁场中所受安培力的方向？

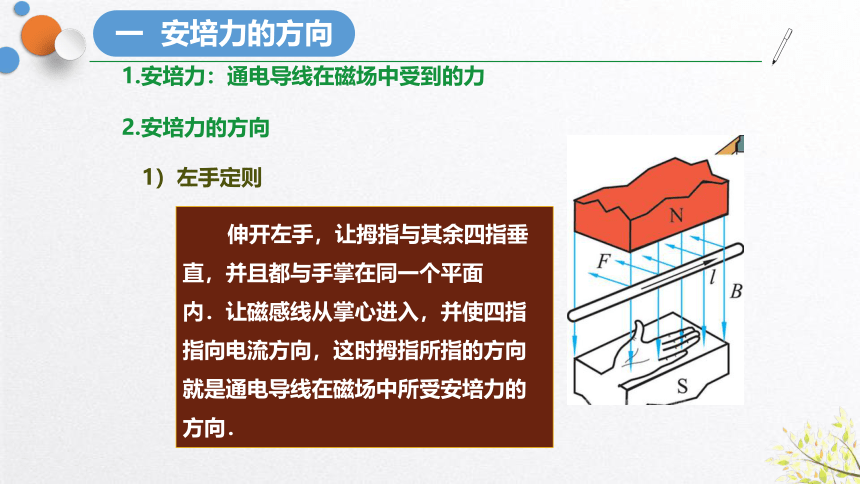

一 安培力的方向
伸开左手，让拇指与其余四指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．
2.安培力的方向
1.安培力：通电导线在磁场中受到的力
1）左手定则
Ⅰ
N
S
B
F

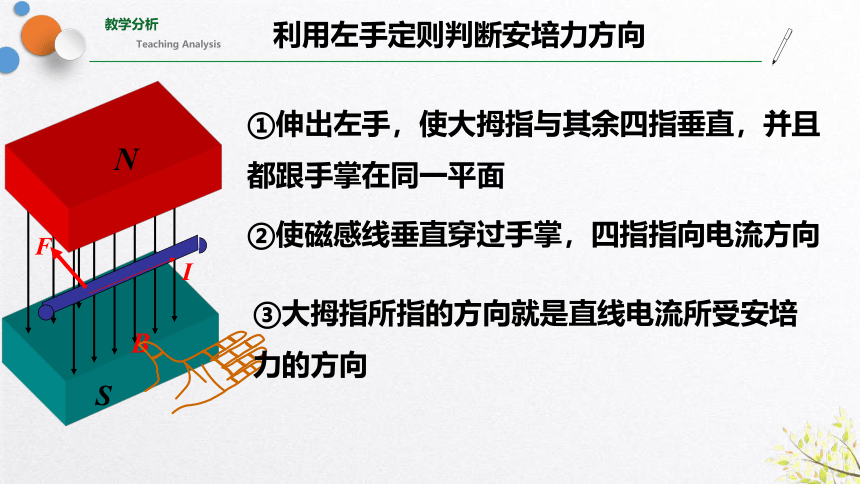

利用左手定则判断安培力方向
①伸出左手，使大拇指与其余四指垂直，并且都跟手掌在同一平面
②使磁感线垂直穿过手掌，四指指向电流方向
③大拇指所指的方向就是直线电流所受安培力的方向
F
B
I
B
I
F
α
α
B
B
I
F
α
30°
F
F
I
I
B
B

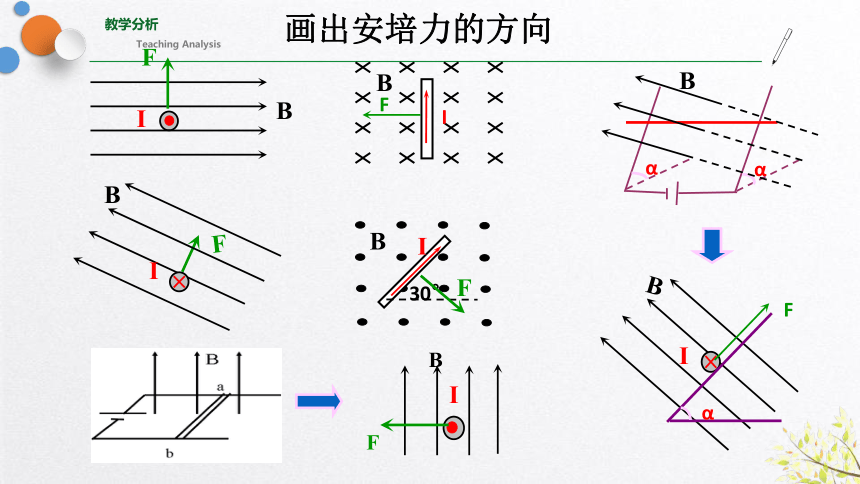

画出安培力的方向
I
B
F
反向电流相互排斥
同向电流相互吸引
B
A
F
F
当两个电流互成角度时，有转动到相互平行且电流方向相同的趋势。
扩展
二、安培力的大小
F=ILB
垂直于磁场B放置、长为L的一段导线，当通过的电流为I时，所受的安培力F为：
②当磁感应强度B的方向与导线方向平行时：
F＝0
①当磁感应强度B的方向与导线方向垂直时：
F=ILB
思考：如果通电导线与磁场方向既不平行也不垂直时呢？
I
B
把磁感应强度B分解为两个分量：
一个分量与导线垂直 B1=Bsinθ
另一分量与导线平行 B2=Bcosθ
即F=ILB1
F=ILBsinθ
θ
B2
B1
将B1=Bsinθ代入得
通电直导线与磁场方向不垂直的情况
二、安培力的大小
B
F
B⊥
B∥
I
（θ 为B、I 的夹角）
当θ=0 ，即B∥I，F=0
当θ=90 ，即B⊥I，F=BIl
当0 <θ<90 ，F=BIlsinθ
综上
b
a
公式说明
1）适用于匀强磁场
2）式中的L 是导线垂直于磁场方向的有效长度。
导线有效长度为2r
F安=2BIr
I
1、磁电式电流表的构造：刻度盘、指针、蹄形磁铁、极靴（软铁制成） 、螺旋弹簧、线圈、圆柱形铁芯（软铁制成）。
铁芯、线圈和指针是一个整体可以转动。
.
三、磁电式电流表
电流表中磁铁与铁芯之间是均匀辐向分布的。所谓均匀辐向分布，就是说所有磁感线的延长线都通过铁芯的中心，不管线圈处于什么位置，线圈平面与磁感线之间的夹角都是零度。
电流表的工作原理
如图所示，当电流通过线圈时，线圈上跟轴线平行的两边在安培力作用下，使线圈绕轴线转动，从而使螺旋弹簧被扭动。当安培力产生的力矩和弹簧的扭转力矩相平衡时，线圈才停止转动。
θ
优缺点
1）优点：灵敏度高，可以测出很弱的电流
2）缺点：线圈导线很细，允许通过的电流很弱，测大电流应进行改装
课堂小结
一. 安培力的方向：左手定则
二. 安培力的大小（匀强磁场）
（θ为B与I夹角）
（B⊥I）
三. 磁电式电流表
b
B
a
F
.
.
B
B
.
×
F
b
B
a
1.巩固练习（左手定则）
×
B
F
B
B
B
B
×
B
F
3．如图所示，轻质导电线圈挂在磁铁N极附近，当线圈通以如图所示方向的电流时，线圈将(未通电时线圈在纸面内)(　　)
A．不动　　　　　　　　
B．转动，同时靠近磁铁
C．转动，同时离开磁铁　
D．不转动，只靠近磁铁
B
4、如图所示，两平行光滑导轨相距0.2m，与水平面夹角为45°，金属棒MN的质量为0.1kg，处在竖直向上磁感应强度为1T的匀强磁场中，电源电动势为6V，内阻为1Ω，为使MN处于静止状态，则电阻R应为多少？(其他电阻不计)
θ
N
B
G
FN
F安
0.2Ω
