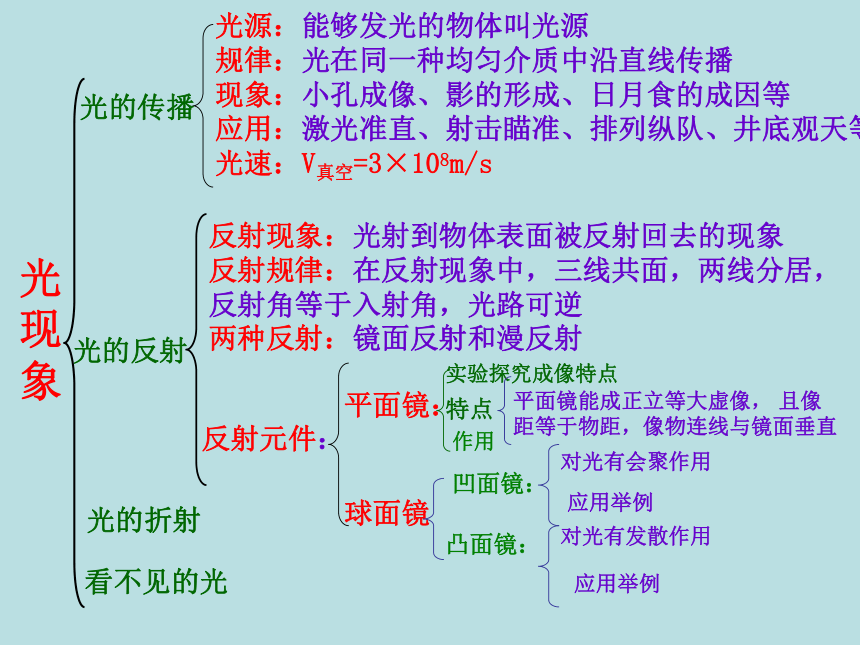

光现象
光源：能够发光的物体叫光源
规律：光在同一种均匀介质中沿直线传播
现象：小孔成像、影的形成、日月食的成因等
应用：激光准直、射击瞄准、排列纵队、井底观天等
光速：V真空=3×108m/s
光 现 象
光的传播
反射现象：光射到物体表面被反射回去的现象
反射规律：在反射现象中，三线共面，两线分居， 反射角等于入射角，光路可逆
两种反射：镜面反射和漫反射
光的反射
平面镜能成正立等大虚像， 且像距等于物距，像物连线与镜面垂直
凸面镜：
反射元件：
平面镜：
球面镜
凹面镜：
实验探究成像特点
特点
光的折射
看不见的光
作用
对光有会聚作用
对光有发散作用
应用举例
应用举例

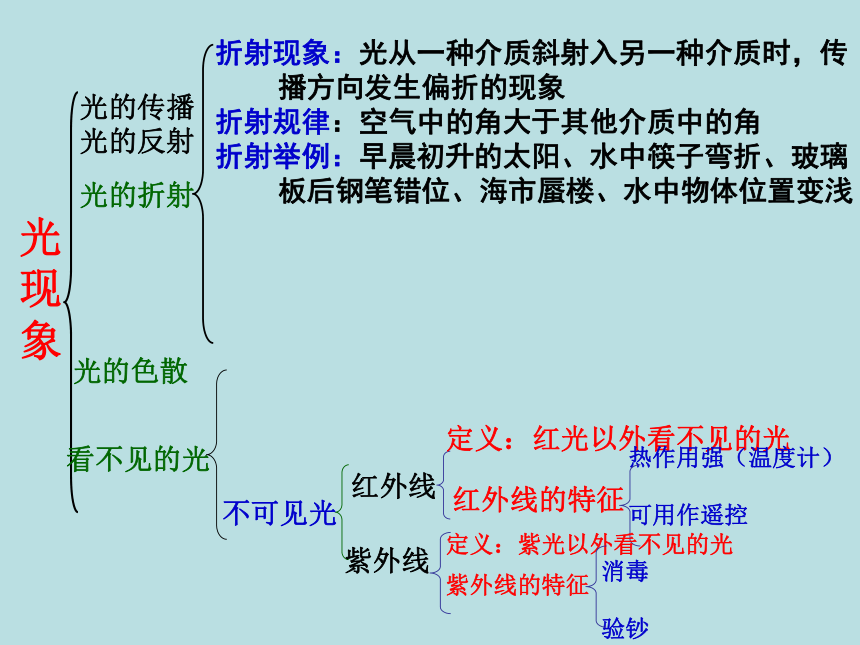

光 现 象
光的传播
光的反射
光的折射
看不见的光
折射现象：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象
折射规律：空气中的角大于其他介质中的角
折射举例：早晨初升的太阳、水中筷子弯折、玻璃板后钢笔错位、海市蜃楼、水中物体位置变浅
光的色散
不可见光
红外线
定义：红光以外看不见的光
红外线的特征
热作用强（温度计）
可用作遥控
紫外线
定义：紫光以外看不见的光
紫外线的特征
消毒
验钞
光的直线传播
光在同种均匀介质中是沿直线传播的．
日食
月食
手影 小孔成像 激光

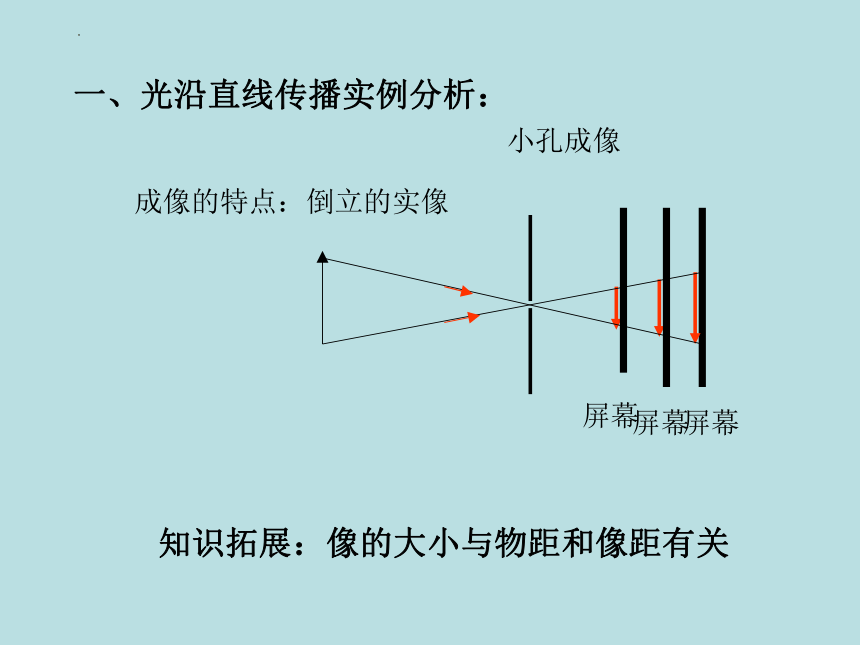

一、光沿直线传播实例分析：
小孔成像
屏幕
屏幕
屏幕
知识拓展：像的大小与物距和像距有关
成像的特点：倒立的实像

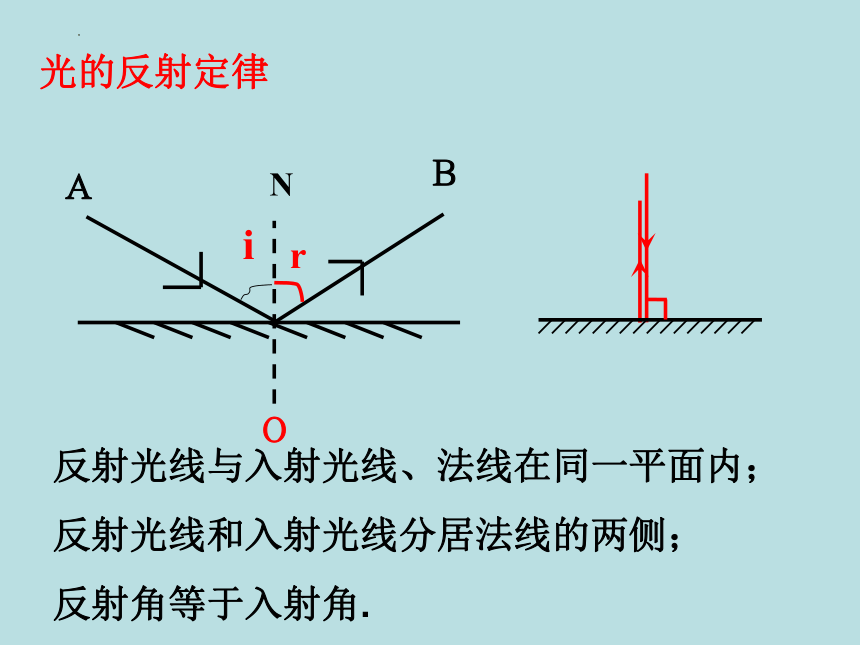

Ｏ
N
Ａ
Ｂ
i
r
反射光线与入射光线、法线在同一平面内；
反射光线和入射光线分居法线的两侧；
反射角等于入射角.
光的反射定律

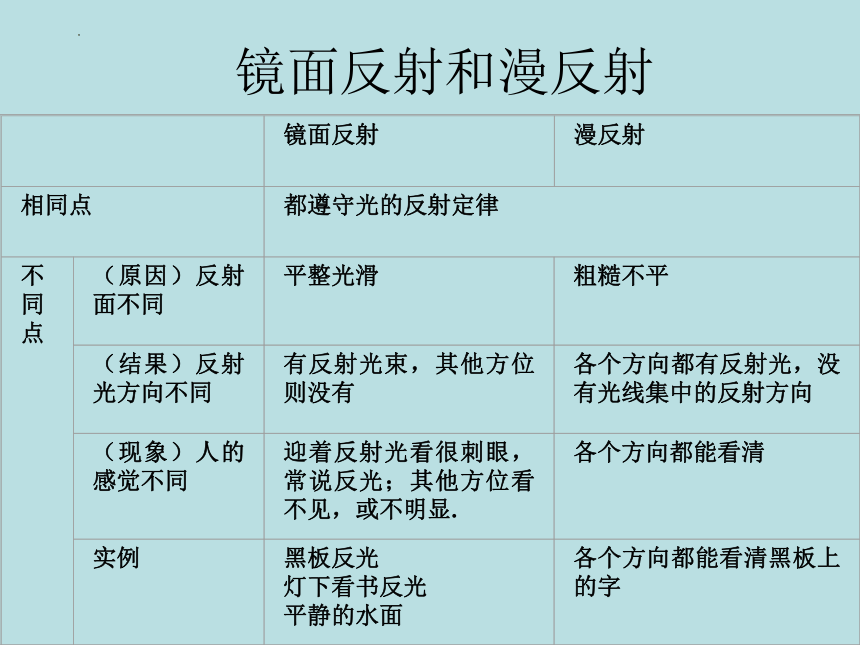

镜面反射
漫反射
相同点
都遵守光的反射定律
不同点
（原因）反射面不同
平整光滑
粗糙不平
（结果）反射光方向不同
有反射光束，其他方位则没有
各个方向都有反射光，没有光线集中的反射方向
（现象）人的感觉不同
迎着反射光看很刺眼，常说反光；其他方位看不见，或不明显.
各个方向都能看清
实例
黑板反光
灯下看书反光
平静的水面
各个方向都能看清黑板上的字
镜面反射和漫反射

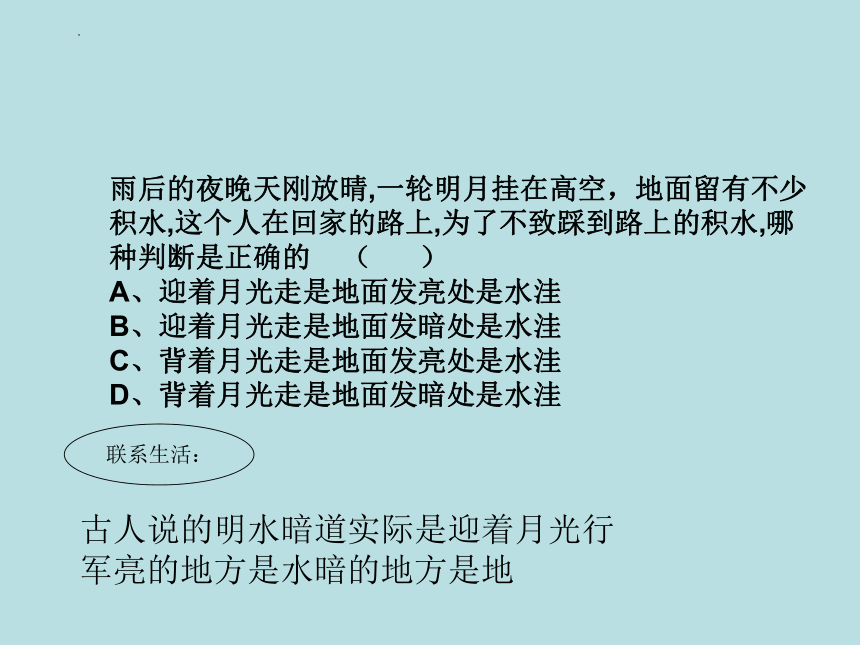

联系生活：
古人说的明水暗道实际是迎着月光行军亮的地方是水暗的地方是地
雨后的夜晚天刚放晴,一轮明月挂在高空，地面留有不少积水,这个人在回家的路上,为了不致踩到路上的积水,哪种判断是正确的 （ ）
A、迎着月光走是地面发亮处是水洼
B、迎着月光走是地面发暗处是水洼
C、背着月光走是地面发亮处是水洼
D、背着月光走是地面发暗处是水洼

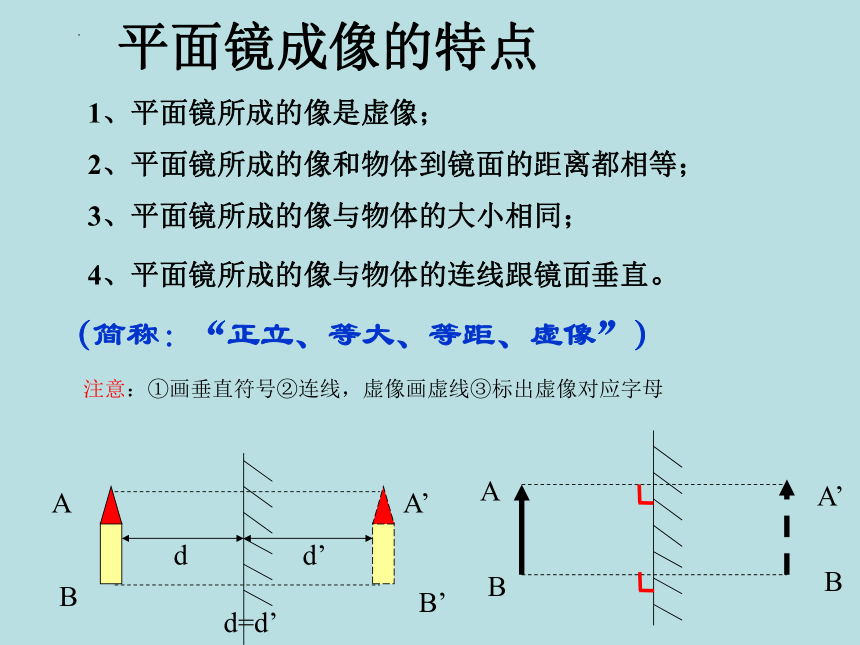

平面镜成像的特点
1、平面镜所成的像是虚像；
2、平面镜所成的像和物体到镜面的距离都相等；
3、平面镜所成的像与物体的大小相同；
4、平面镜所成的像与物体的连线跟镜面垂直。
（简称：“正立、等大、等距、虚像”）
A
A’
d
d’
B
B’
d=d’
A
A’
B
B
注意：①画垂直符号②连线，虚像画虚线③标出虚像对应字母
提出问题
猜想假设
设计实验
1.如何比较像与物的大小？
2.如何确定像的位置？
器材: 薄玻璃板、支架、两个完全相同的蜡烛、白纸一张、刻度尺、笔
替代蜡烛
替代平面镜
探究平面镜成像的特点
一
讲授新课
思考：
（1）用玻璃板代替平面镜的目的：
能准确找到像的位置（透光、成像）
（2）用两支相同的蜡烛的目的：
比较像和物大小关系
（3）使用刻度尺的目的：
为了比较确定像与物体到平面镜的距离的关系
（4）光屏的作用：
检验成像是实像还是虚像
讲授新课
s
s'
虚像用虚线
s
平面镜成像原理
二
讲授新课
-------光的反射
虚像不是由实际光线会聚而成，是由反射光线的反向延长线相交而形成。虚像是不能呈现在光屏上的。
知识技能
自学检测
合作探究
精讲点拨
即时练习
光的折射规律
光由一种介质斜射入另一种介质时,传播方向一般 ，这种现象叫光的 。
AO是 光线，OB是 光线，ON是 。
入射角是 和 的夹角，在图中是 。
折射角是 和 的夹角，在图中是 。
会发生改变
折射
入射
折射
法线
法线
入射光线
∠AON
折射光线
法线
∠BON
问题：一个运动员站在平面镜前，下列四幅图中，哪幅图是他在平面镜中所成的像？
A
B
C
D
一、光现象的应用
日常生活中常见的物理现象或生活用具 物理原理或所用的物理知识
手影
水中的倒影
放映机投影在银幕上的影
海市蜃楼
太阳光穿茂密的树林后地上留下光斑
雨后天空中出现彩虹
小孔成像
汽车的倒后镜
光沿直线传播
光的反射
光的折射
光的折射
光沿直线传播（小孔成像）
光的折射
光沿直线传播
光的反射
二、作图专题
例2：画出折线ABC在镜中的像.
画出平面镜的位置 画出光源
例3、利用平面镜成像特点作图（作出图a中由Ａ点发出经平面镜反射后经过Ｂ点的光线）
我来总结：本作图用了什么知识？
a
b
变式训练：如b图所示是两条反射光线，请找出光源Ｓ，并补充光路。
A'
S'
S
例四、一束光线从空气斜射入玻璃中，入射光线、反射光线、折射光线的大致位置如图，判断图中各线是什么光线，并标出那一侧是玻璃。
三、实验专题
例4、如图所示光的反射实验：
在探究光的反射定律的实验中第一步：改变入射光线 的入射角度，观察反射光线的方向怎样改变，实验结论是： 。
第二步：把纸板的右半面向前折或向后折，观察是否还能看到 ，实验结论是： 。
第三步：使入射光线从左侧射入，记下右侧反射光线的位置；再使入射光线从右侧刚才反射光线的位置射入，观察左侧反射光线的位置。实验结论是： 。
在反射现象中，反射角等于入射角
无法观察到反射光线
在反射现象中，反射光线，入射光线，法线在同一平面内
光路是可逆的
例5．某同学在探究平面镜特点实验时，将一块玻璃板竖直架在一直尺的上面，再取两段等长蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，如图9所示，在此实验中：
（1）直尺的作用是便于比较物与像 — 的关系；
（2）两段等长的蜡烛是为了比较物与像 —
的关系；
（3）移去蜡烛B，并在其位置上放一光屏，
则光屏上 接收到蜡烛A的火焰的像
（填“能”或“不能”），这说明平面镜成
的是_______ 像；
（4）我们做这一实验使用的研究方法是
（5）本实验在黑暗还是明亮的环境下更容易观察。
到平面镜距离
大小
不能
虚
等效替代法
（6）平面镜实验中，无论如何移动后面的蜡烛都无法与蜡烛的像重合原因：______________________________
（7）平面镜成像在玻璃板后面有两个像的原因：
____________________________________
玻璃板没有与桌面垂直，成像在空中
平面镜太厚，玻璃板前后两个表面都成虚像
1.下列属于光的反射的是( )
A 在颐合园内昆明湖的水中可以看到十七孔桥的倒影
B 注满水的游泳池,池底看起来变浅了
C 人在阳光下,地面上出现影子
D 筷子斜插到水中,水下的部分看上去向上弯折了
2.电视机地开启和关闭可以通过遥控器实现,遥控器用来控制电视机的是( )
A 红光 B 红外线 C 紫光 D 紫外线
3.“九寨沟”的镜海中有着“鱼在天上游,鸟在水中飞”的美景奇观,这水中画面的“鱼”是由于光的_______形成的_____像;“鸟”是由于光的_______形成的______像.
A
B
折射
虚
反射
虚
