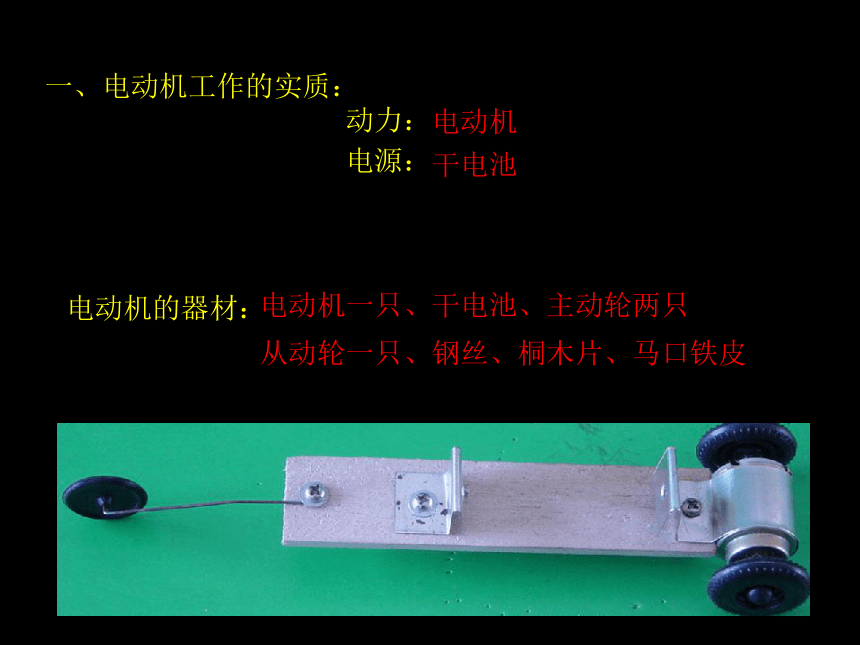

课件11张PPT。电动模型赛车一、电动机工作的实质：
动力：　　
电源：电动机的器材：电动机一只、干电池、主动轮两只

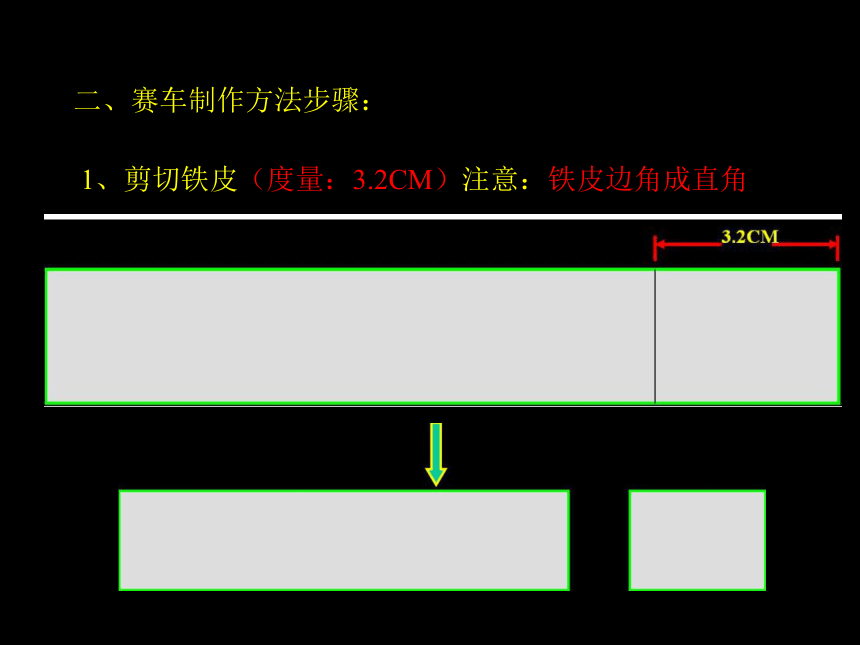

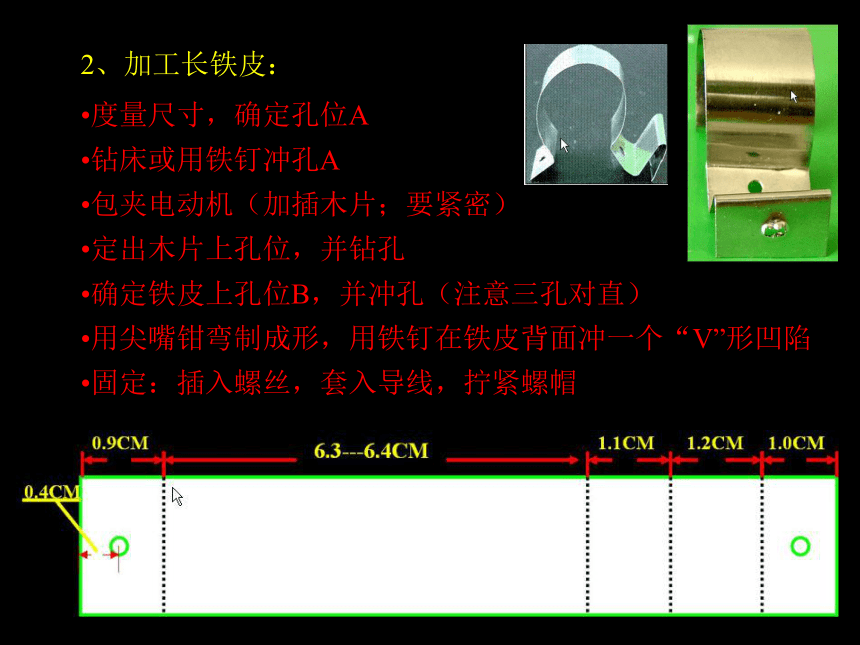

从动轮一只、钢丝、桐木片、马口铁皮电动机干电池二、赛车制作方法步骤：1、剪切铁皮（度量：3.2CM）注意：铁皮边角成直角2、加工长铁皮：度量尺寸，确定孔位A
钻床或用铁钉冲孔A
包夹电动机（加插木片；要紧密）
定出木片上孔位，并钻孔
确定铁皮上孔位B，并冲孔（注意三孔对直）
用尖嘴钳弯制成形，用铁钉在铁皮背面冲一个“V”形凹陷

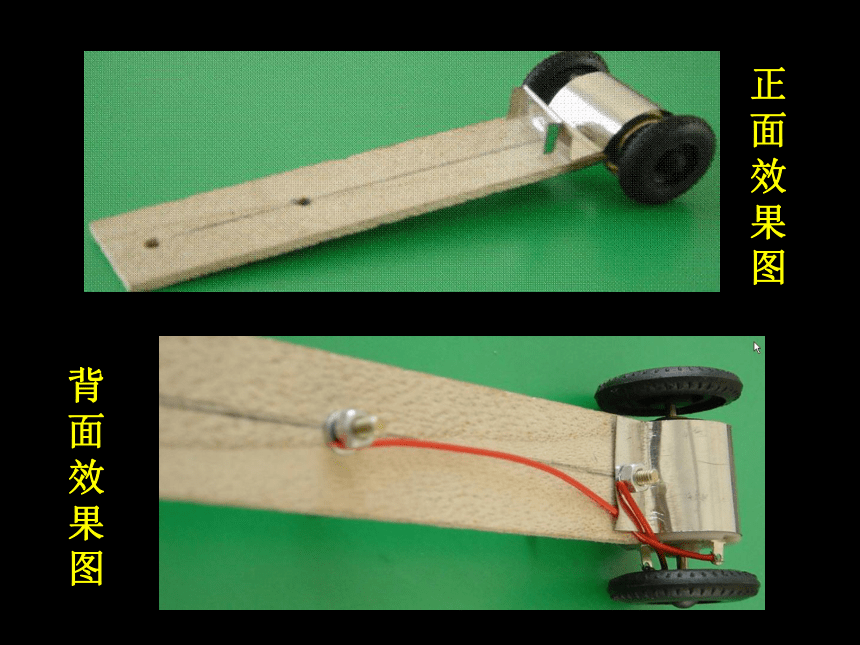

固定：插入螺丝，套入导线，拧紧螺帽正面效果图背面效果图练习：电动机的包夹与电池夹的造型固定小结：三、加工短铁皮－做电池夹度量尺寸
定孔位C，冲孔
弯制成形
在铁皮正面用钢钉冲一个比电池正极铜帽大一些的凹陷
在木板上定出孔位，钻孔（注意电池位置）
固定（套入导线）　　四：安装前轮1.在轮轴钢丝1.8—2.0CM处，横向弯一直角，套入小塑轮
2.把钢丝再弯一个直角，成“凵”形（注意：不要成弧形，否则
轮子要卡住）
3.在钢丝另一端用尖嘴钳或钢丝钳弯成小圈，能包住螺丝。
4.在木板顶端中间打孔（距顶端约0.8—1.0CM左右）
5.用螺丝把钢丝固定牢
6.距木板顶端约1.0CM处弯制钢丝约成165o角五：连接导线
两根导线分别与电动机两
引出片相接
　　注意：若电动机倒转，则
将导线互换六：电动机轴上装上两只大塑轮、电池夹上装上电池小结：
电动模型赛车的制作方法及步骤，
在包夹电动机时要紧密，三孔要对直
钻床、尖嘴钳、锤的正确使用
制作时要注意安全，要爱护公物　　　作业：制作一辆电动模型赛车谢 谢！(请同学们收拾好工具)
