(共18张PPT)
电压

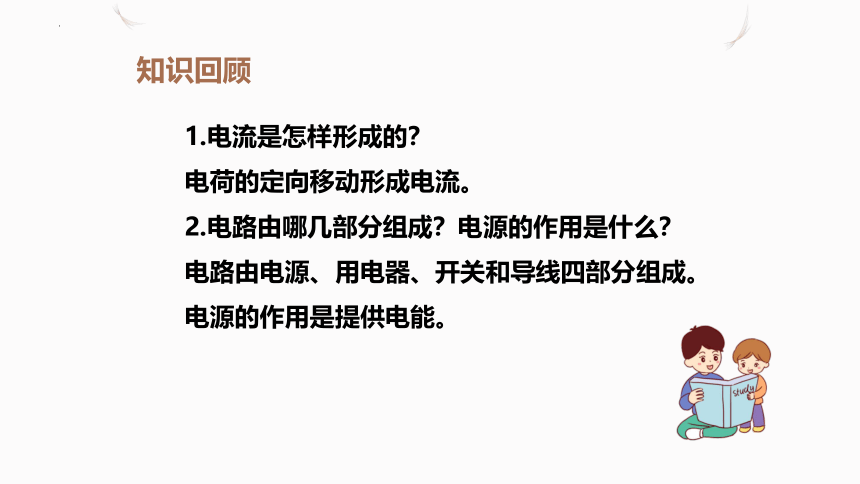

知识回顾
1.电流是怎样形成的？
电荷的定向移动形成电流。
2.电路由哪几部分组成？电源的作用是什么？
电路由电源、用电器、开关和导线四部分组成。
电源的作用是提供电能。

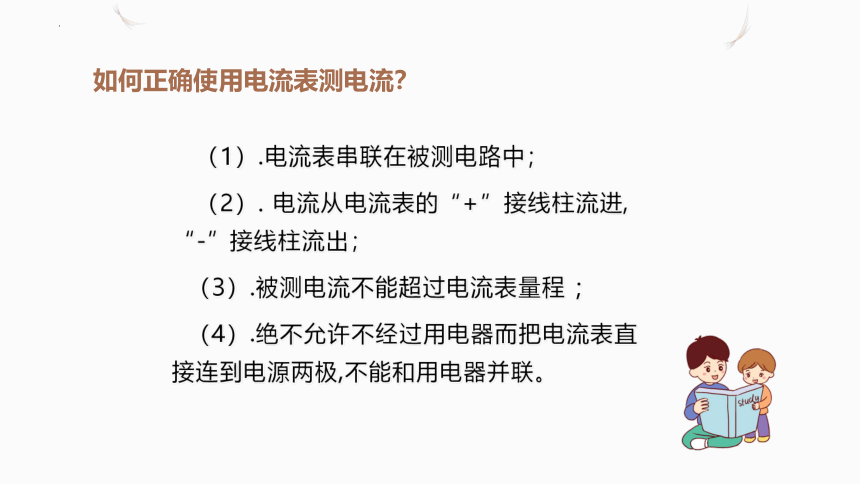

如何正确使用电流表测电流？
（1）.电流表串联在被测电路中；
（2）. 电流从电流表的“+”接线柱流进, “-”接线柱流出；
（3）.被测电流不能超过电流表量程 ；
（4）.绝不允许不经过用电器而把电流表直接连到电源两极,不能和用电器并联。

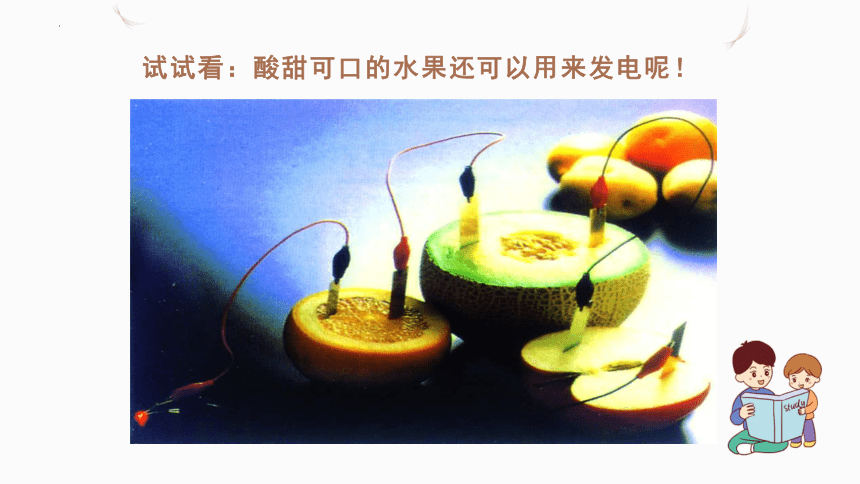

试试看：酸甜可口的水果还可以用来发电呢！

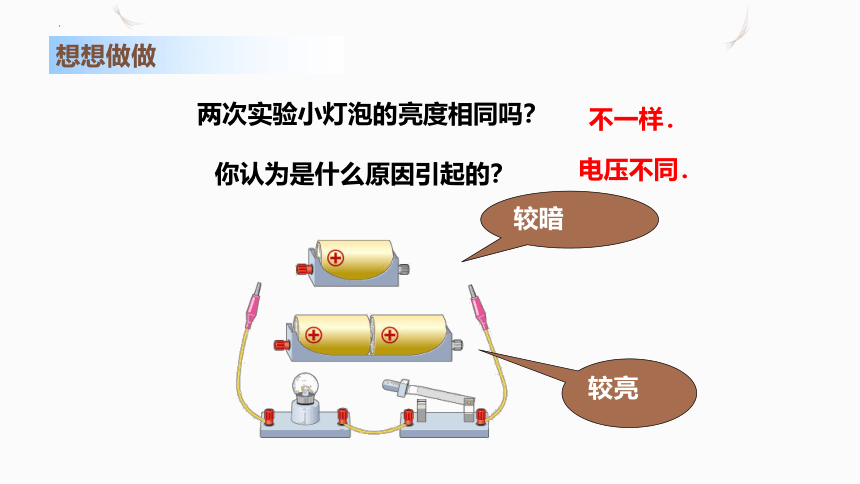

想想做做
　　两次实验小灯泡的亮度相同吗？
　　
你认为是什么原因引起的？
　不一样．
　电压不同．
较暗
较亮

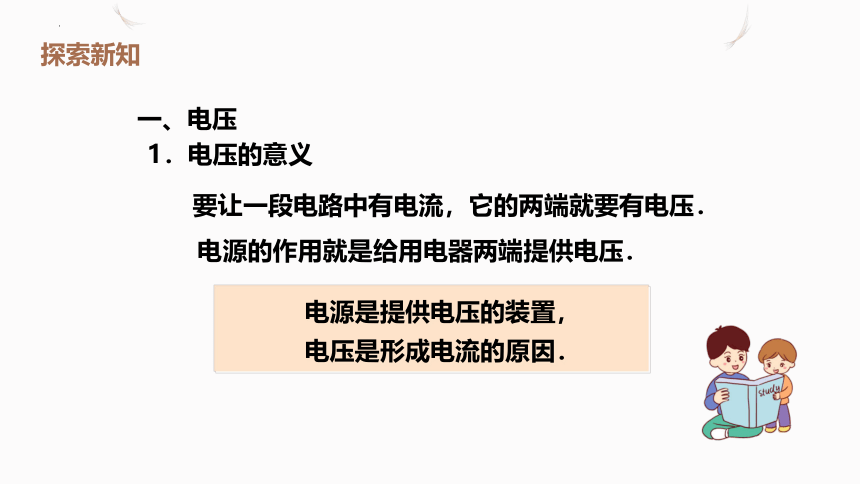

探索新知
要让一段电路中有电流，它的两端就要有电压．
电源的作用就是给用电器两端提供电压．
一、电压
1．电压的意义
电源是提供电压的装置，
电压是形成电流的原因．

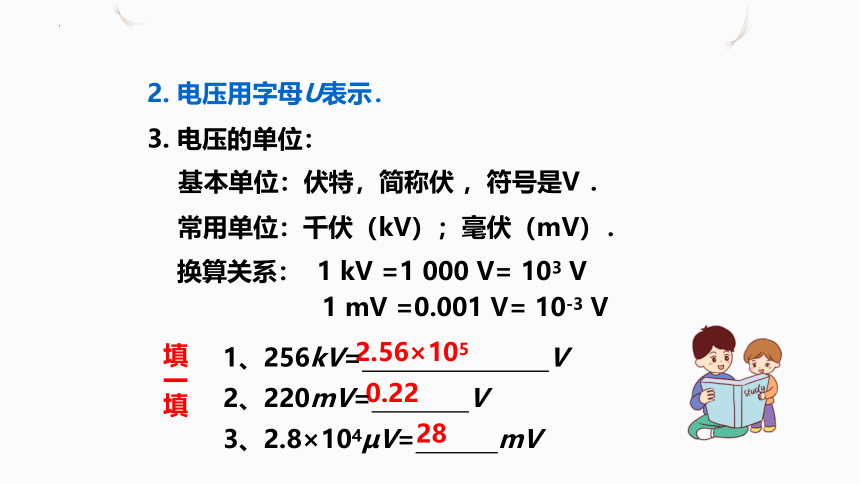

2. 电压用字母U表示．
3. 电压的单位：　　
常用单位：千伏（kV）；毫伏（mV）．　　
基本单位：伏特，简称伏 ，符号是V ．
　　换算关系： 1 kV =1 000 V= 103 V
　　　　　　 1 mV =0.001 V= 10-3 V
2.56×105
0.22
28
2、220mV= V
3、2.8×104μV= mV
1、256kV= V
填一填
伏特是意大利物理学家．善于思考、
喜欢探求、勇于实践的他在青少年时期
就开始了电学实验，他读了很多电学的
书，他的实验超出了当时已知的一切电学知识．1800年3月20日他发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”．后人为纪念这位著名的物理学家，把电压的单位规定为伏特．
史海漫游
二、电压的测量
1．电压的高低用电压表测量．
2．电压表的电路符号：
3．学生用电压表：
V
用　途：
（1）伏特表是测量直流低值电压的一种仪器；
（2）常用电压表的连接；
（3）通常采用（0~3 V）（0~15 V）两个量程．
　　外形见图，指针在标尺左端置零．尺上有两种刻度，分别是0~3 V，0~15 V．
调零器在读数窗正下方．接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端．
“三柱两档”
结 构：
4、电压表的使用
（1）调零：使用前检查指
针是否指在零刻度线----调零
调节点
（2）并联：必须把电压表并联在待测电路的两端， “＋”进“－”出：
电流从电压表的“＋”接线柱流入， “－”接线柱流出．
（3）先大后小：
先试用大量程，如电压表的示数
在小量程范围内，再改用小量程．被测电流不能超过电压表的量程
5．实验 练习使用电压表
如图 ，先将电压表接在小灯泡两端，接通电路，
读取的数据是 V ；再将电压表接在电
源两端，接通电路，读取的数据是 V．
电压表两次读数是否相同？
　　实验结果表明，电
压表两次的示数是相等
的，即在只有一个用电
器的电路中，用电器两
端的电压与电源电压相
等．
如图 电压表已与被测电阻并联．如果要把这三个串联着的电阻与电源连接，哪端应该接电源的正极 哪端应该接电源的负极 请在图上标出电流的方向．
接电源正极
接电源负极
想想议议
练一练
　　1．两个表的示数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
　　2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压．
　　3．三个表的读数各是多少？
2 V
12.5 V
1 V
1、电压及其作用；
2、电压单位及单位间的转换；
3、电压表的读数及使用规则。
课堂小结
