滑轮及其应用
学习目标：
一、了解滑轮的种类
二、了解各类滑轮的实质及简单计算
三、了解滑轮组
滑轮结构
轴
轮
滑轮：能绕轴转动的轮子
定滑轮
动滑轮
轴固定不动
轴随重物移动
一、滑轮的种类

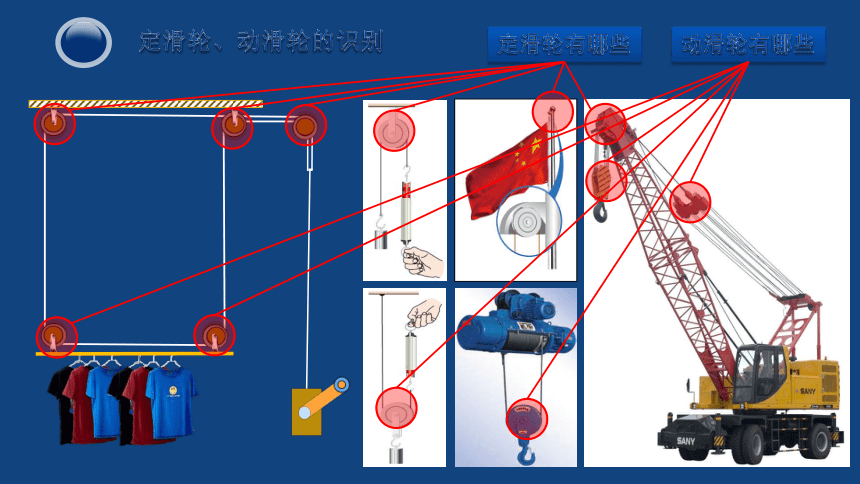

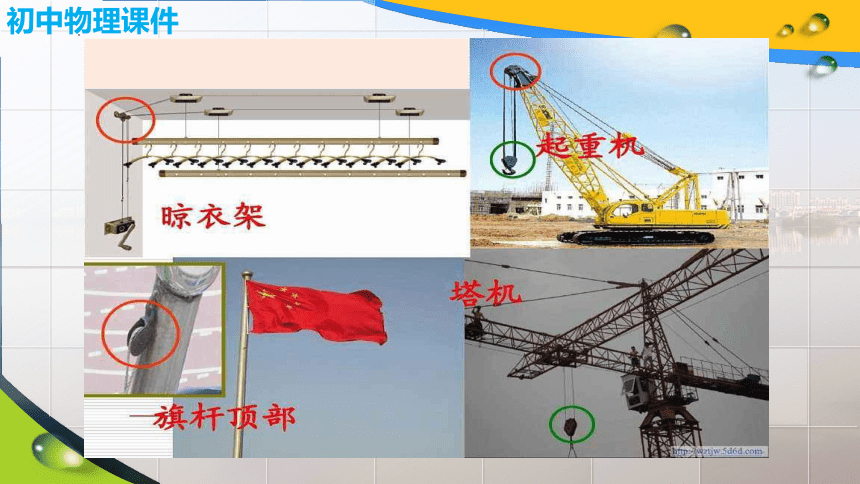

定滑轮、动滑轮的识别
动滑轮有哪些
定滑轮有哪些
F
G
l1
l2
.0
F
F
定滑轮作用：可以改变拉力的方向
（1）定滑轮的实质：
L1(动力臂)=L2(阻力臂)
的等臂杠杆。
升高距离=下降距离
二、各种滑轮的实质
F
G
l2
l1
（2）动滑轮实质：L1(动力臂)=2倍L2(阻力臂)
动力移动的距离=2倍重物升高距离
O
.
动滑轮特点：
1、能省力一半，但不能改变力的方向。
2、F=（G物+G动滑轮）/2。
F
G
*（3）计算题中的名称及用语：
力的关系、距离的关系、速度的关系
C
A
B
在图中，货物 G 重为 100 牛，重物端上升3m,速度为2m/s,不计滑轮重力，不考虑绳子与滑轮之间摩擦.
由 a 图装置拉，自由端拉力
F1 = _____牛,下降_____m,速度_____
由 b 图装置拉，自由端拉力
F2 = _____牛,上升_____m,速度_____
F1
F2
a
100
50
b
[练一练]
3
6
2m/s
4m/s
2. 物体被匀速升高时，如果 F = 25 N，滑轮重10N，则重物 G 受到的重力为 _____ 牛。
40
F = 25 牛
三、滑轮组
定滑轮可以改变方向，动滑轮可以省力，那有没有既可以省力又可以改变方向的装置呢？
思考：
还有没有其他的组合方式呢？
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
[画一画]
最省力的绕绳方式？
动滑轮上有几股绳子就省几倍力
字母（n）表示
G
省2倍
G
省3倍
甲　 　 　　乙
甲图：
n=____
乙图：
n=____
5
4
1.如图所示表示三种不同的滑轮组，用它们提起重为30N的相同重物，在A端所用的拉力大小分别为F1= ；F2= ；F3= 。 (不计滑轮本身的重和摩擦。)
10N
7.5N
6N
当堂训练
2、汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
3、如图所示，如果动滑轮重15N，物体重465N，则所用的拉力是 N,如果物体上升3m,则自由端上升____m,如果自由端的速度为15m/s,则重物端的速度为_____ (不计绳重和摩擦)
150
9
5m/s
