苏科版 八年级上册物理
第四章 光的折射 透镜
4.2 透镜
照相机上的镜头
投影机上的镜头
电影机上的镜头
它们有一个共同的特点：都是玻璃制作的，且能透光，在物理上叫做透镜。
透镜有什么重要的性质？从这节课开始一起探究学习。
情景引入：观察
透镜的种类有哪些？

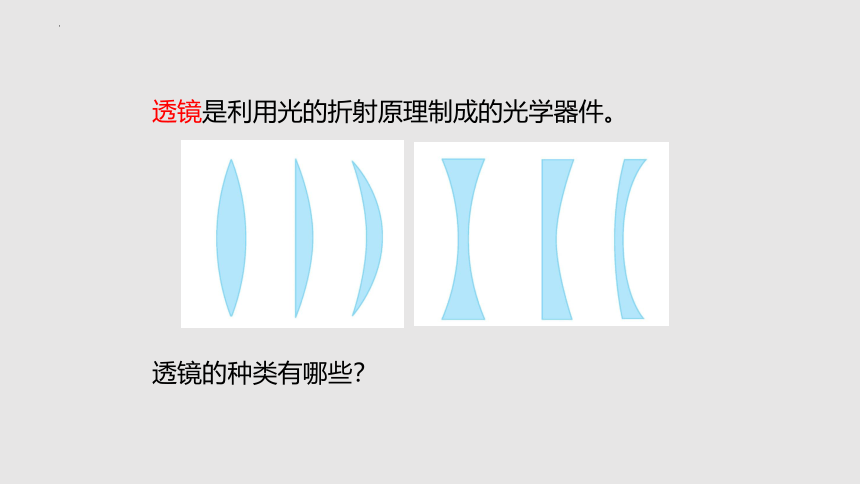

透镜是利用光的折射原理制成的光学器件。
【类型】根据元件的外形分类
凸透镜：中央厚、边缘薄的透镜
凹透镜：中央薄、边缘厚的透镜
（1）分类
一、凸透镜和凹透镜
(2)透镜的光心与主光轴
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴

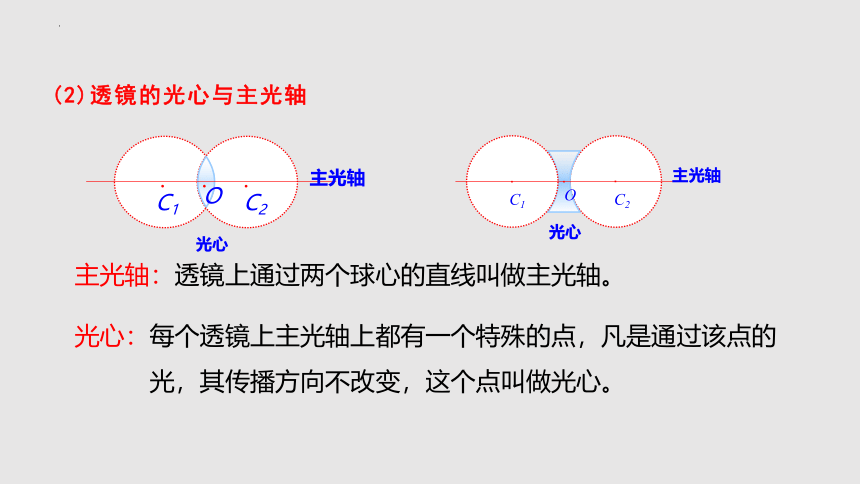

主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的
光，其传播方向不改变，这个点叫做光心。
C2
C1
O
C2
C1
O

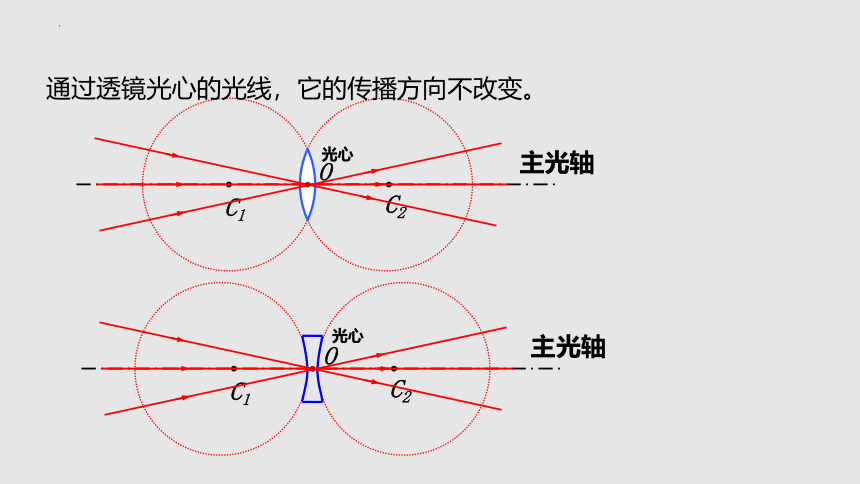

通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心
1.凸透镜：
对光线有会聚作用

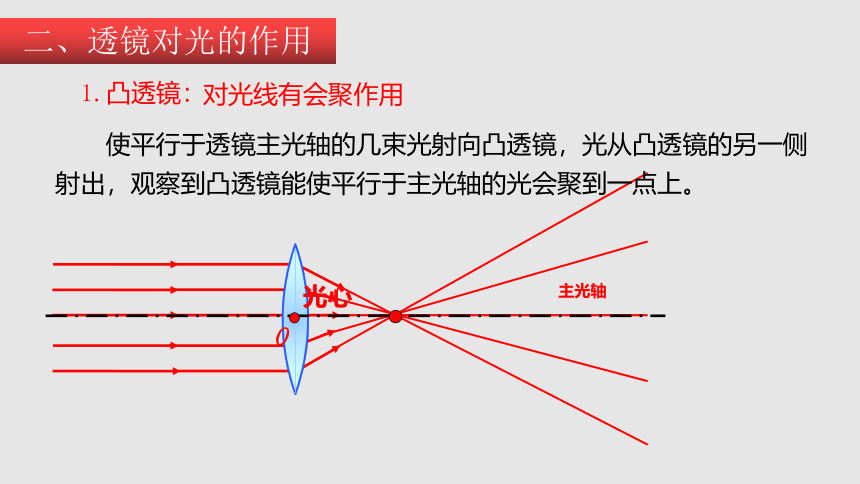

使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
主光轴
光心
O
二、透镜对光的作用
O
F
f

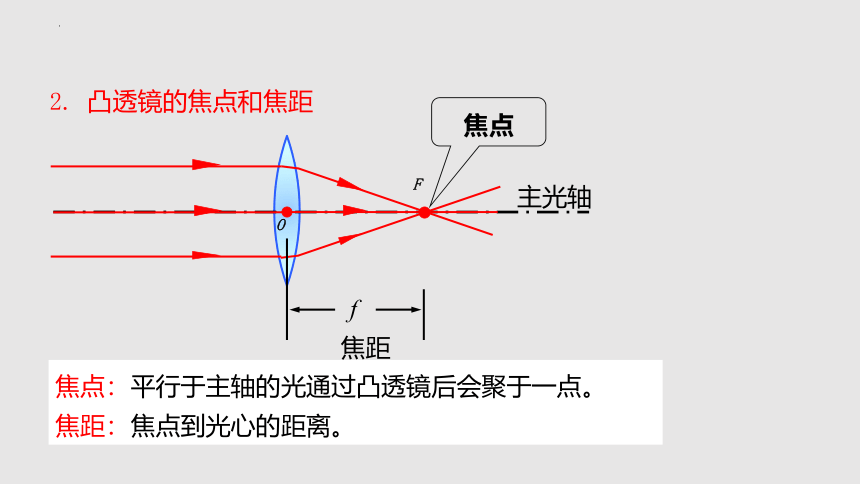

2. 凸透镜的焦点和焦距
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
焦距
主光轴
焦点
F
主光轴
f

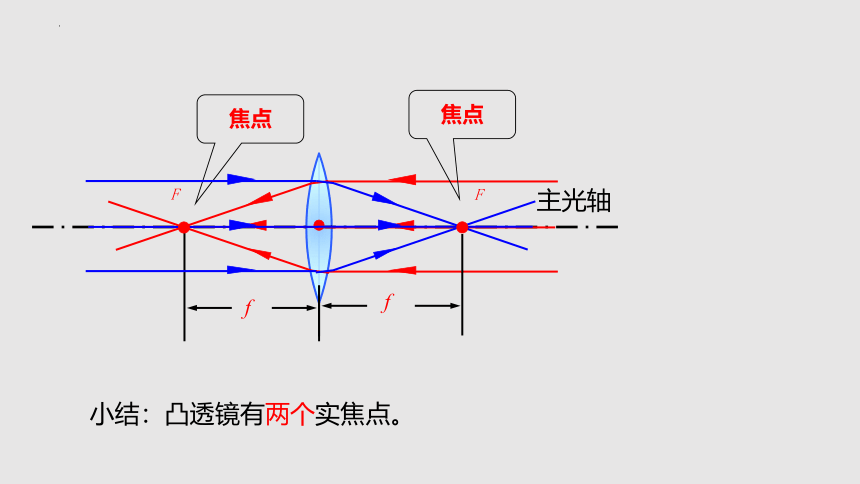

小结：凸透镜有两个实焦点。
焦点
f
焦点
F
F
主光轴

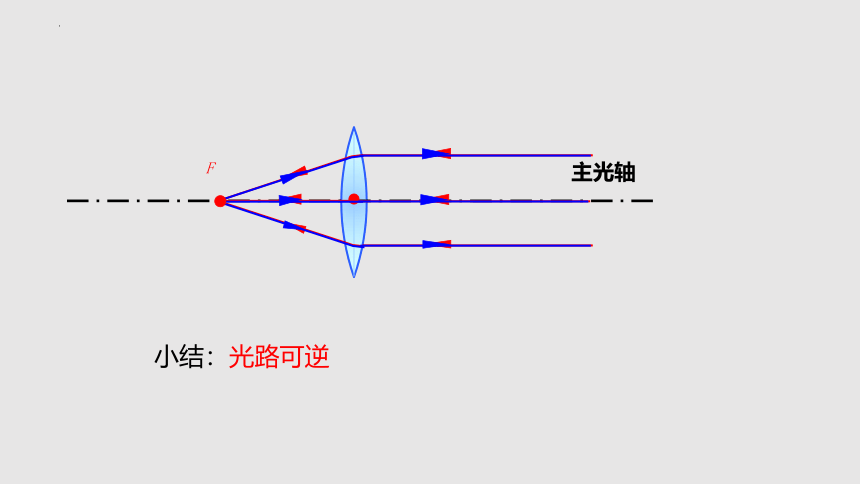

小结：光路可逆

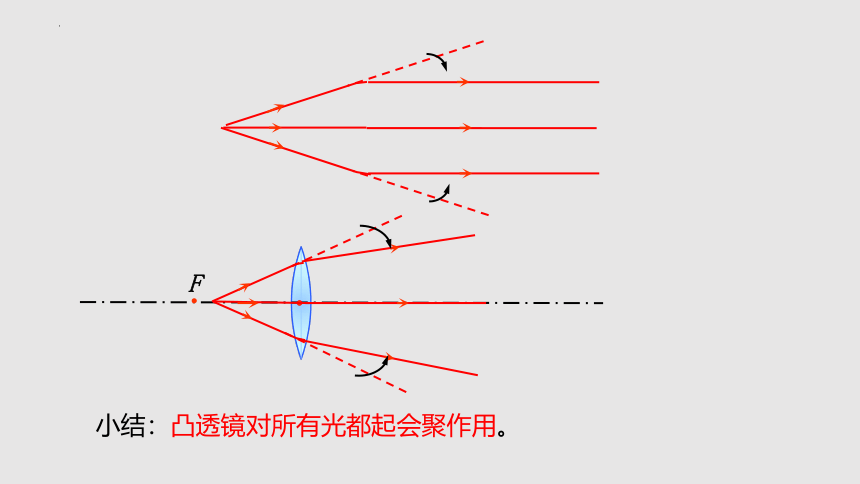

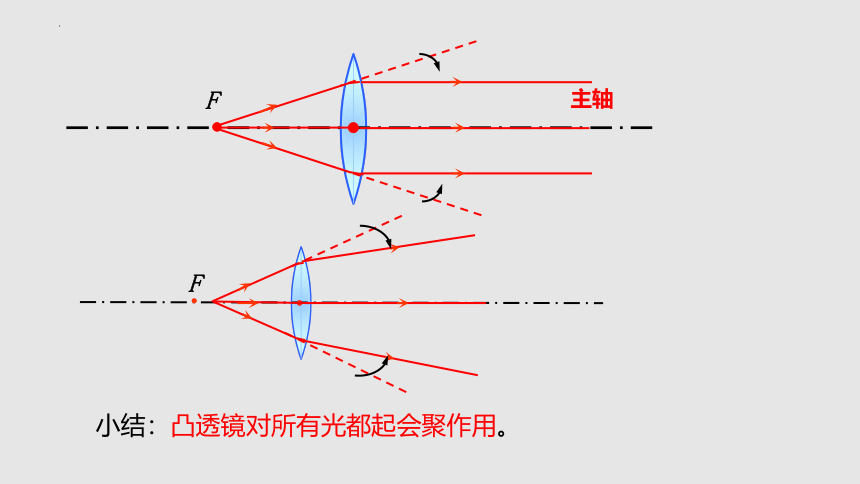

小结：凸透镜对所有光都起会聚作用。
F
小结：凸透镜对所有光都起会聚作用。
F
F
主轴
3.凹透镜：
对光线有发散作用
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
4. 凹透镜的焦点和焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
小结：凹透镜有两个虚焦点
f
F
小结：光路可逆
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
三条特殊光线
透镜对光路偏折的原理-请点击视频1和视频2分别播放
透镜对光路偏折的原理
【例题1】下列关于凸透镜对光的会聚作用的理解不正确的是（　　）
A.凸透镜能使平行于主光轴的光线会聚于一点上
B.凸透镜使能够会聚的光线提前会聚
C.任何一束光线通过凸透镜后都将会聚于一点
D.凸透镜能使发散的光线减小发散程度
典型例题
【例题2】关于凹透镜对光线的发散作用，下列说法中正确的是（　　）
A.凹透镜对光的发散作用使得所有经过凹透镜的光
都不能会聚在一点上
B.凹透镜是对平行于主光轴的光起发散作用
C.凹透镜折射后的光线都会比原来更散一些
D.原来会聚的光线经凹透镜折射后，一定不能会聚
【例题3】光线经过甲、乙两透镜后的折射光线,两透镜的类型是（　　）
A.甲是凸透镜，乙是凹透镜
B.甲是凹透镜，乙是凸透镜
C.甲、乙都是凸透镜
D.甲、乙都是凹透镜
同学们知道太阳光是向四周射出的发散光，但由于太阳距离地球十分遥远，所以可认为太阳射到地球的光可以看成是平行光。给你一块凸透镜、一张白纸、一把刻度尺怎样测出凸透镜的焦距？
拿凸透镜正对着太阳，太阳光通过凸透镜照到白纸上，慢慢调整白纸到凸透镜的距离，直到白纸上的光斑最小最亮为止，用刻度尺量出白纸到凸透镜的距离就是焦距。
焦点
f
焦距
三、凸透镜焦距的测量
焦距大小与折光能力
X 12
【例题】如图所示，小明手持凸透镜正对着太阳，下面放一张白纸，调节透镜到白纸的距离，会在白纸上得到最小最亮的光斑，在该光斑处能将火柴点燃，则该光斑所处的位置就是透镜的______，该光斑到透镜中心的距离叫_______，经过________的光不改变方向。
焦点
焦距
光心
太阳光在白纸上最小最亮的光斑，就是透镜的焦点，该光斑到透镜中心的距离叫焦距。
考点一、认识透镜
【例题1】如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是
A.a B.b C.c D.d
答案： B
解析:使光线发散,是凹透镜对光线的作用,而凹透
镜的形状是中间薄、边缘厚。
考点分析
【迁移训练1】 有少数游客在游玩时将空纯净水瓶扔在景区,这样做既污染环境,同时还可能引起火灾。这是因为当下雨时纯净水瓶装入水后,就相当于一个　　　　　透镜。晴天强太阳光照射它时,它对光线会产生　　　　　作用,可能会引起枯叶着火。
答案：凸　会聚
解析:装入水的纯净水瓶能透光,并且中间厚、边缘薄,此时就是一个凸透镜,在一些特定的条件下,会因为会聚的阳光恰好使易燃物因温度升高而燃烧,发生火灾.
考点二、透镜的光路图
【例题2】 下列光路图中,正确的是
答案：A
解析:①平行于主光轴的光线,通过透镜后过焦点.“过焦点”:凸透镜会聚
于焦点,凹透镜折射光线的反向延长线过焦点。
②过光心的光线,传播方向不变。
③过焦点的光线,通过透镜后平行于主光轴。“过焦点”:凸透镜从焦
点发出或经过焦点,凹透镜是使光线会聚于异侧焦点。
【迁移训练2】一束光通过透镜的光路如图所示，哪幅图是正确的？
解析：甲图正确。乙图中光线经过凸透镜后变得发散了，这与凸
透镜对光线的会聚作用不符；丙、丁两图中光线经凹透镜后
变得会聚了，这与凹透镜对光线的发散作用不符。
甲
乙
丙
丁
答案：甲
【例题3】根据入射光线和折射光线，在图中的虚线框内画出 适当类型的透镜.
解析：从光线的走势可以看出，甲、乙两图中光线经透镜后都
变得发散了，故甲、乙中均应为凹透镜。
甲
乙
考点三、透镜的作图
答案：如图示，甲、乙均为凹透镜
【迁移训练3】根据光的传播路径,在图中的虚线框内填入符合要求的透镜。
解析: 第一图中入射光线是平行的,而折射光线远离主光轴,即透镜有发散作用,
所以是凹透镜;第二图中入射光线平行于主光轴,折射光线相对于入射光
线靠近了主光轴,即透镜有会聚作用,所以是凸透镜。
答案:如图示
【例题4】太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
考点四、粗测凸透镜的焦距
答案：把一张白纸放在凸透镜一侧，正对太阳光，让太阳光照射在凸透镜上，改变透镜与纸的距离.当白纸上出现最小、最亮的光斑后，用刻度尺测出光斑到凸透镜的距离即为此凸透镜的焦距。不同的凸透镜焦距不同。
【迁移训练3】如图所示,一束平行于凸透镜主光轴的光线通过凸透镜后,在光屏上形成了一个最小、最亮的光斑。该凸透镜的焦距是　　　　cm。
解析:平行于凸透镜主光轴的光通过凸透镜后会聚在焦点上,焦点
到光心的距离即为焦距,故焦距为11.0 cm。
答案:11.0
种类
凸透镜：中间厚，边缘薄的透镜
凹透镜：中间薄，边缘厚的透镜
作用：凸透镜对光有会聚作用，凹透镜对光有发散作用。
凸透镜的焦点：平行于主光轴的光线经凸透镜后将会聚于
一个点，这个点就是焦点
焦距：焦点到光心的距离是焦距
焦距的测量方法：太阳光聚焦法
透
镜
课堂小结
谢 谢！
