(共49张PPT)
苏科版 八年级上册物理
第三章 光现象
3.5 光的反射

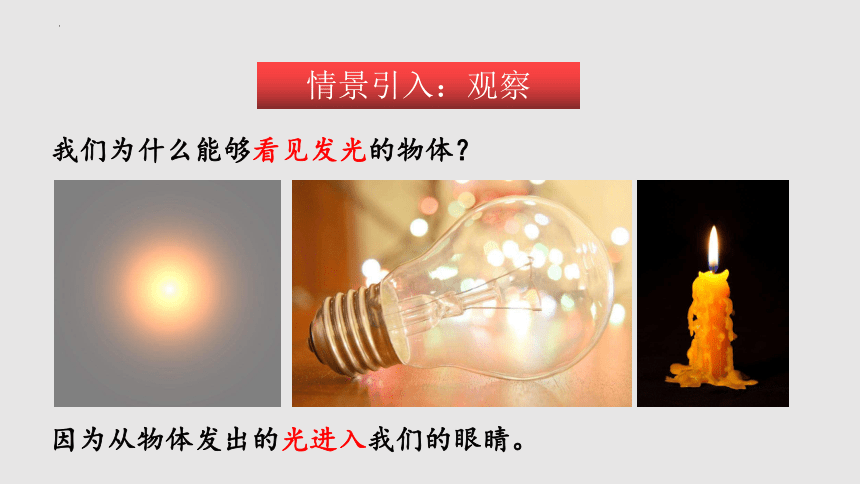

我们为什么能够看见发光的物体？
因为从物体发出的光进入我们的眼睛。
情景引入：观察

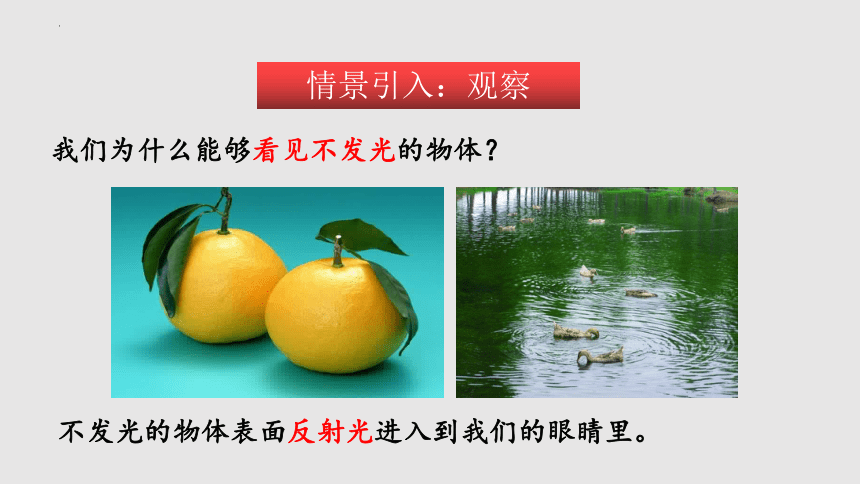

我们为什么能够看见不发光的物体？
不发光的物体表面反射光进入到我们的眼睛里。
情景引入：观察

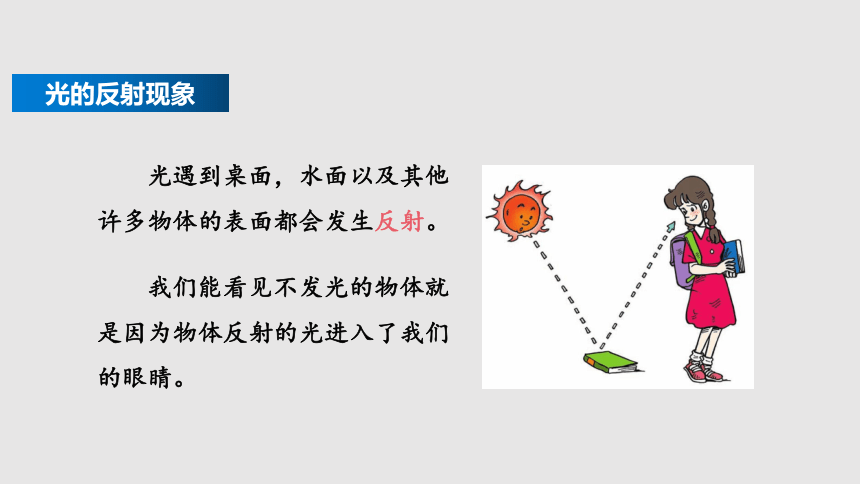

光遇到桌面，水面以及其他许多物体的表面都会发生反射。
我们能看见不发光的物体就是因为物体反射的光进入了我们的眼睛。
光的反射现象

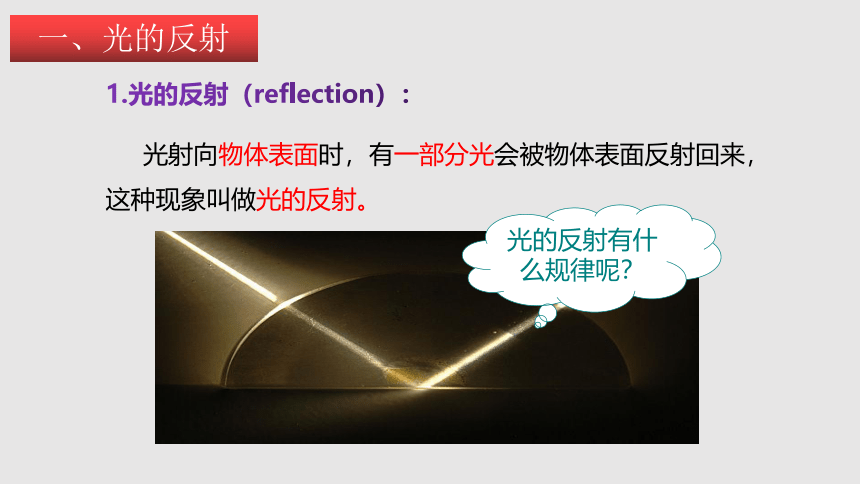

1.光的反射（reflection）：
光射向物体表面时，有一部分光会被物体表面反射回来，这种现象叫做光的反射。
光的反射有什么规律呢？
一、光的反射

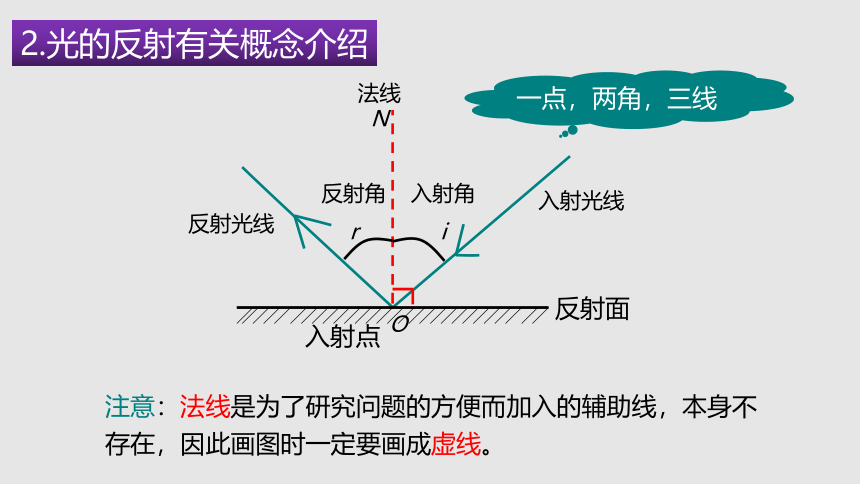

O
法线N
入射角
i
反射角
r
入射光线
反射光线
反射面
入射点
一点，两角，三线
注意：法线是为了研究问题的方便而加入的辅助线，本身不存在，因此画图时一定要画成虚线。
2.光的反射有关概念介绍
注意下面问题：
（1）反射光线、法线和入射光线有什么相互位置关系？
（2）反射角和入射角之间有什么关系？

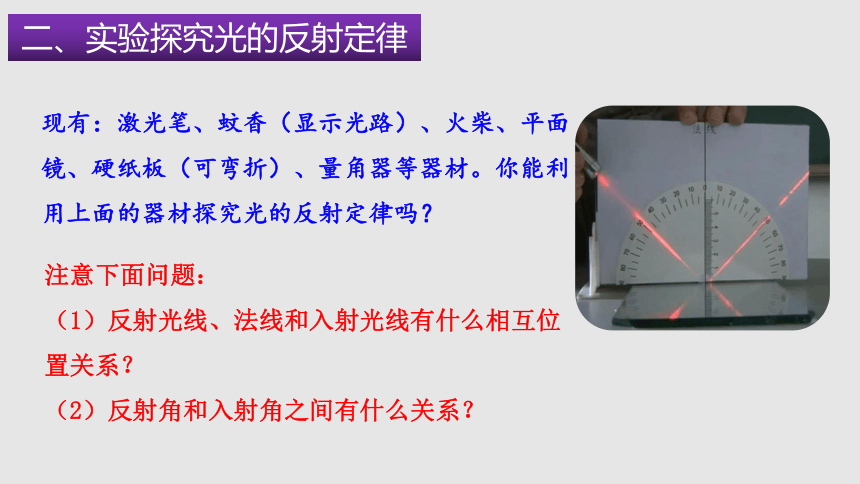

现有：激光笔、蚊香（显示光路）、火柴、平面镜、硬纸板（可弯折）、量角器等器材。你能利用上面的器材探究光的反射定律吗？
二、实验探究光的反射定律

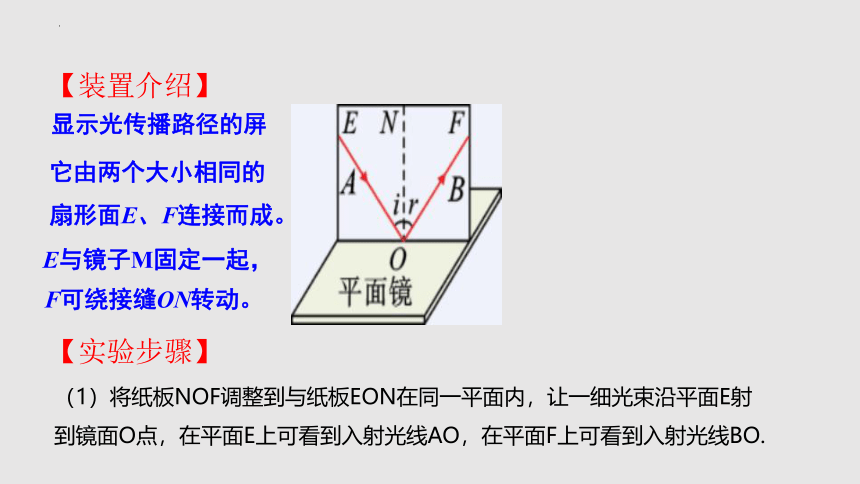

显示光传播路径的屏
它由两个大小相同的扇形面E、F连接而成。
E与镜子M固定一起，
F可绕接缝ON转动。
【装置介绍】
【实验步骤】

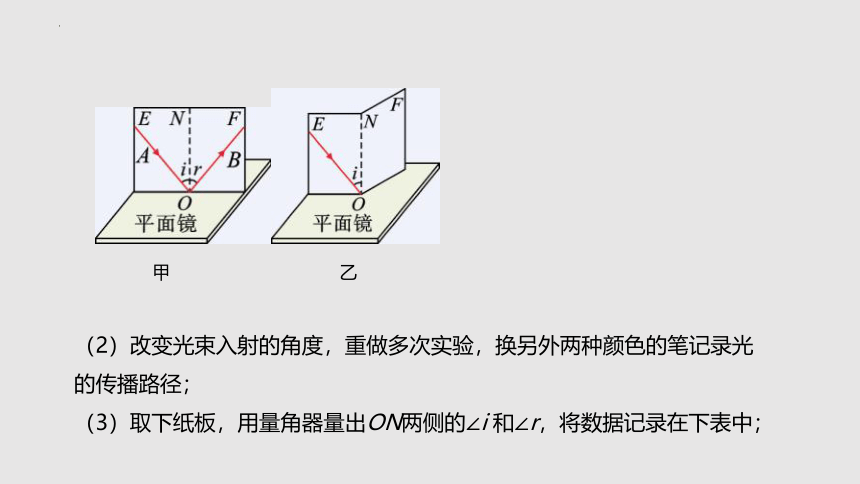

（1）将纸板NOF调整到与纸板EON在同一平面内，让一细光束沿平面E射到镜面O点，在平面E上可看到入射光线AO，在平面F上可看到入射光线BO.
（2）改变光束入射的角度，重做多次实验，换另外两种颜色的笔记录光的传播路径；
（3）取下纸板，用量角器量出ON两侧的∠i 和∠r，将数据记录在下表中；
甲 乙

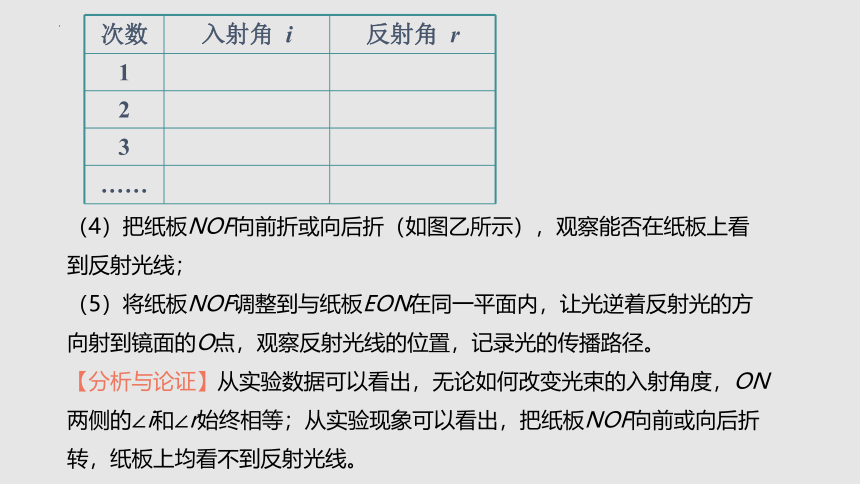

（4）把纸板NOF向前折或向后折（如图乙所示），观察能否在纸板上看到反射光线；
（5）将纸板NOF调整到与纸板EON在同一平面内，让光逆着反射光的方向射到镜面的O点，观察反射光线的位置，记录光的传播路径。
【分析与论证】从实验数据可以看出，无论如何改变光束的入射角度，ON两侧的∠i和∠r始终相等；从实验现象可以看出，把纸板NOF向前或向后折转，纸板上均看不到反射光线。
次数 入射角 i 反射角 r
1
2
3
……

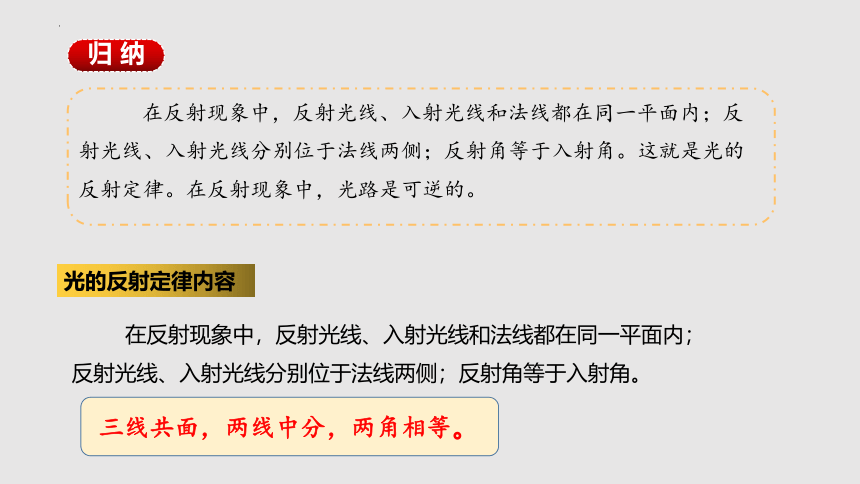

在反射现象中，反射光线、入射光线和法线都在同一平面内；反射光线、入射光线分别位于法线两侧；反射角等于入射角。这就是光的反射定律。在反射现象中，光路是可逆的。
归 纳
光的反射定律内容
在反射现象中，反射光线、入射光线和法线都在同一平面内；反射光线、入射光线分别位于法线两侧；反射角等于入射角。
三线共面，两线中分，两角相等。

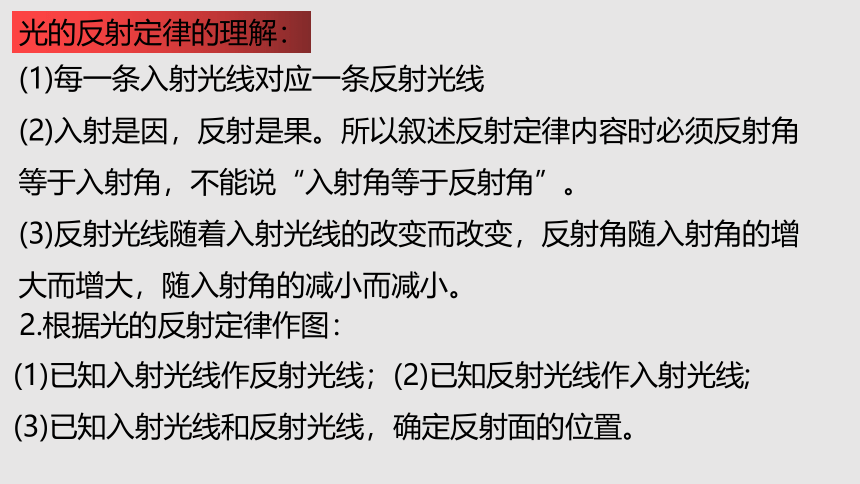

(1)每一条入射光线对应一条反射光线
(2)入射是因，反射是果。所以叙述反射定律内容时必须反射角等于入射角，不能说“入射角等于反射角”。
(3)反射光线随着入射光线的改变而改变，反射角随入射角的增大而增大，随入射角的减小而减小。
光的反射定律的理解：
2.根据光的反射定律作图：
(1)已知入射光线作反射光线；(2)已知反射光线作入射光线;
(3)已知入射光线和反射光线，确定反射面的位置。
反射光线
B
入射角
i
r
反射角
法线
N
入射点
O
入射光线
A
1. 作图步骤
作法线（虚线）；
确定反射光线的位置；
作反射光线（实线）；
标出反射角r和入射角i。
三、利用光的反射定律画图
入射角
i
r
反射角
法线
N
入射点
O
入射角
i
r
反射角
法线
N
入射点
O
入射光线
A
入射光线
A
反射光线
B
反射光线
B
2. 根据反射光线
做入射光线
3. 利用反射光线和入射
光线确定平面镜位置
O
4. 当光线垂直入射时，它将被垂直反射出去
这时入射光线、反射光线和法线三线重合。
入射角=
0°
反射角=
0°

（1）指出光路图中的入射角与反射角。
（2）假如∠2＝600，入射角等于 ，反射角等于 ，入射光线与反射光线的夹角等于 。　　　
（3）假如∠１＝60°，入射角等于 ，反射角等于 ,入射光线与反射光线的夹角等于 。　　　
60°
60°
120°
30°
30°
60°
1.根据下图回答下列问题
练一练
法线 N
O
1
2
3
4
入射角
反射角
2.判断下列光路图及其描述是否正确。
问题：让光束沿原来的反射方向OB入射，这时的反射光线会沿什么方向传播呢？
现象：这时的反射光线沿OA方向射出
光发生反射时光路是可逆的
结论：
A
B
O
四、光路的可逆性
在上面的实验中，平面镜后面并没有点燃的蜡烛，但是，我们却看到平面镜后面好像有烛焰。
这是为什么？
s
我们看到物体是因为物体发出的光射入眼睛。
人的眼睛是根据光线直进的经验来判断物体位置的。
1. 人的视觉经验
五、人眼怎样看到平面镜所成的像
教材引入
S′
S
2. 虚像（virtual image）
因为平面镜将光源S的光反射进了人的眼睛里，引起视觉。
由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼光线的反向延长线的交点S ′处发出的。 S ′就是S在平面镜中的虚像。
平面镜
由于平面镜后并不存在光源S ′ ，进入眼睛的光并非来自S ′ ，所以把S ′叫做虚像。
光射到任何物体的表面时都能发生反射现象，根据反射面的不同性质，光的反射分为两种类型：
1．镜面反射
(1)特点：反射面平整光滑;当光平行入射时,反射光线也是平行的.
(2)常见的镜面反射：平静的水面、抛光的金属面、各种镜面。
六、镜面反射与漫反射
(3)光污染
很多高楼大厦采用玻璃幕墙、磨光的大理石作为装饰,阳光照时发生镜面反射,炫目的反射光干扰人们的生活，造成“光污染”
(4)应用:自行车尾灯
2．漫反射
(1)特点：平行光线射到凹凸不平的表面上，反射光线射向各个方向。使我们能从各个方向看见物体。
(2)漫反射和镜面反射都遵守光的反射规律。
问题：电影的屏幕做得粗糙好还是光滑些好呢？为什么？　　
粗糙一些，可以加强漫反射，向各个方向反射光，让各个位置的人都能看清屏幕上的画面。
想想议议
有时，黑板反射的光会“晃”着一些同学的眼睛。画出这种现象的光路。为了保护同学们的眼睛，请你根据所学的知识提出改变这种状况的建议。
黑板上“反光”部分发生镜面反射，粉笔字上发生漫反射，由于“反光” 部分的反射光比漫反射的光强，所以黑板“反光”时粉笔字看不清楚。建议改变座位位置，或用不反光材料。
生活中哪些现象是镜面反射？哪些是漫反射？你能举出例子吗？
镜面反射：①黑板反光;②高楼大厦的玻璃幕墙等.
漫反射：①各个方向都能看清黑板上的字;②各个方向看都锃亮的皮鞋.
我明白了
我们能从各个方向看到桌子、墙壁、书本，是由于这些物体表面凹凸不平，射向它们表面的光发生漫反射，我们无论站在哪个方向，它们总能把一部分光反射到我们眼睛里。
镜面反射和漫反射的异同

镜面反射
漫反射
相同点
都遵守光的反射定律
不同点
反射面不同
平整光滑
粗糙不平
反射光方向不同
有反射光束，其他方位则没有
各个方向都有反射光，没有光线集中的反射方向
人的感觉不同
迎着反射光看很刺眼，常说反光；其他方位看不见，或不明显.
各个方向都能看清
实例
黑板反光
平静的水面
各个方向都能看清黑板上的字 ,电影屏幕用布而不用玻璃
实例
玻璃反光
湖面倒影
电影屏幕各个角度可以看到影片
可以从任何角度看到世间万物
生活中哪些现象是镜面反射？哪些是漫反射？你能举出例子吗？
自行车尾灯由许多直角形的反射器组成
当汽车的灯光从任何方向射向它时，它都能使光线沿与原光线相反的方向反射回去，以便引起司机的注意。
七、光的反射的应用
当有光线从任意角度射向尾灯时，它都能把光线“反向射回”。
角反射器
潜望镜
潜望镜利用两个与水平面成45°夹角，且互相平行的平面镜对光的反射，使海底的人可以看到海面的情况。
红宝石激光器
红宝石激光器的红宝石两端被磨成一对平面镜，使很强的激光多次反射形成激光束。
人造卫星
人造卫星利用光的反射，在遥远的太空感知地面的矿藏和森林，估计农作物的产量。
光纤
光纤利用光的反射传输信息。
光纤通信
但某些时候光的反射也会产生负面影响，如光污染。
凹面镜和凸面镜
平面镜的镜面是平的，而有些镜子的表面是曲面，如凹面镜和凸面镜。如图所示，凹面镜对光有会聚作用，凸面镜对光有发散作用，它们都能成像且有很多应用。
生活 物理 社会
教材引入
利用凹面镜对光的会聚作用，可使光的能量集中。手电筒中的反光罩、太阳灶、点燃奥运会圣火的装置(如图所示)都是凹面镜。
与平面镜相比，凸面镜能扩大视野汽车的后视镜、道路拐弯处的反光镜(如图所示)都是凸面镜。在山区道路的拐弯处设置凸面镜，有利于避免交通事故的发生。
1、下列说法中，违反光的反射定律的是（ ）
A.入射角是0°，反射角也是0°
B.入射角增加10°，反射角也增加10°
C.入射光线靠拢法线，反射光线也靠拢法线
D.入射角与镜面夹角是30°，则反射光线与镜面的夹角是60°
D
课堂练习
2、图所示的光现象中，由手光的反射形成的是（　　）
D．海市蜃楼
C．筷子在水面处“折断”
B．手影
A．景物在水中的倒影
A
3、一束激光自左边与水平面成40°角的方向射来，现要利用平面镜把这束激光沿水平方向向右反射出去，则平面镜与水平面间的夹角应为（ ）
A．10° 　　B．20° 　　
C．40°　　 D．80°
B
A
C
B
M
N
O
4、一束光线射到平面镜上，当入射光线与镜面的夹角逐渐增大时，则（ ）
A．入射角逐渐增大，反射角也逐渐增大
B．入射角逐渐减小，反射角逐渐增大
C．入射角逐渐减小，反射角也逐渐减小
D．入射角逐渐增大，反射角逐渐减小
C
5、关于光的反射，下列说法正确的是( )
A.当入射光线与平面镜成20°角时，反射角也是20°
B.入射光线靠近法线时，反射光线也靠近法线
C.入射角增大5°，反射光线与入射光线的夹角也增大5°
D.镜面反射遵守反射定律，漫反射不遵守反射定律
B
6、晚上，在桌上铺一张白纸，把一块小平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，从侧面看去（ ）
A.镜子比较亮，它发生了镜面反射
B.镜子比较暗，它发生了镜面反射
C.白纸比较亮，它发生了镜面反射
D.白纸比较暗，它发生了漫反射
B
7、（选两个）一个雨后的晚上，天刚放晴，地面虽干，但仍留有不少水潭，为了不致踩在水潭里，下面的判断正确的是：（ 　）
A、迎着月光走时，地面上发亮处是水潭
B、迎着月光走时，地面上暗处是水潭
C、背着月光走时，地面上发亮处是水潭
D、背着月光走时，地面上暗处是水潭。
喂,水坑!
AD
8、图为观察微小形变的装置。平面镜M放置在水平桌面上，光源S发出一束激光射到镜面上，经反射后在标尺上形成光斑P。若在图示位置用力F向下挤压桌面，则（　　）
A.激光束的入射角增大反射角减小
B.激光束的入射角减小反射角增大
C.标尺上的光斑右移
D.标尺上的光斑左移
C
9、如图所示为小斌同学“探究光的反射规律”的实验装置。把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面。
（1）如果纸板没有与平面镜垂直放置，当光贴
着纸板E入射时，在纸板F上________（填“能”
或“不能”）看到反射光线；
（2）小斌想要探究反射光线与入射光线是否在同一平面内，接下来的操作是_______________________________________________；
不能
以法线ON为轴线，把纸板F向后缓慢旋转
（3）他让一束光线沿着BO方向入射，发现反射光线沿着OA方向射出，说明光在反射时光路是________的;
（4）对于每一条确定的入射光线而言，_________光线是唯一的。
可逆
反射
光的反射
镜面反射和
漫反射
光的反射规律
光路可逆
光的反射现象
课堂小结
