第三节　测量金属丝的电阻率

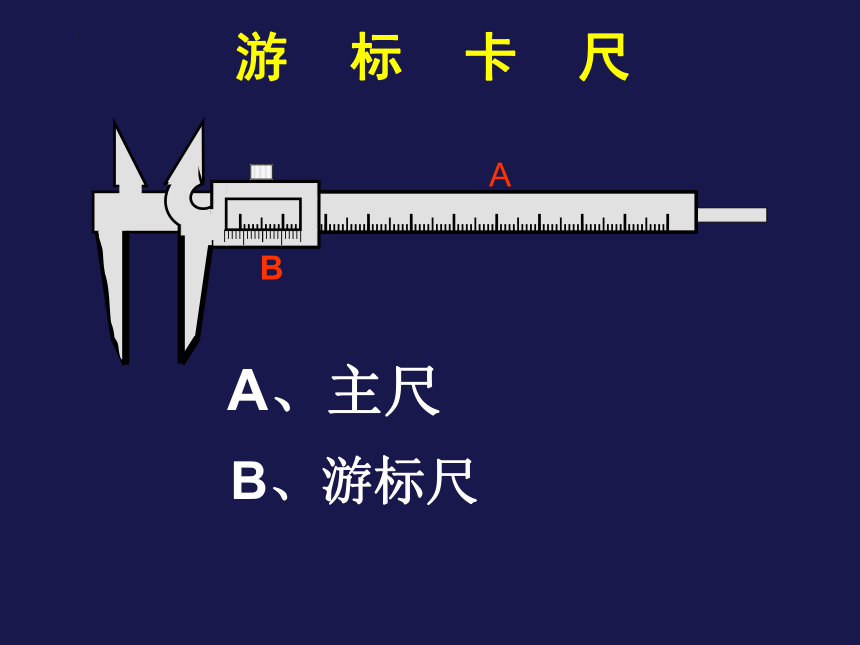

游标卡尺
A
B
A、主尺
B、游标尺

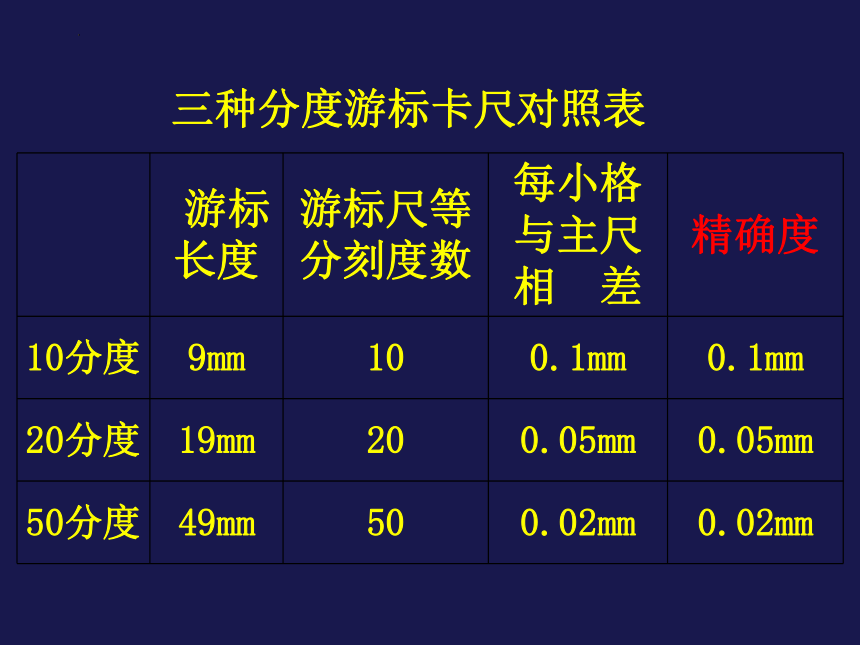

三种分度游标卡尺对照表
　 游标 长度 游标尺等 分刻度数 每小格与主尺相 差 精确度
10分度 9mm 10 0.1mm 0.1mm
20分度 19mm 20 0.05mm 0.05mm
50分度 49mm 50 0.02mm 0.02mm

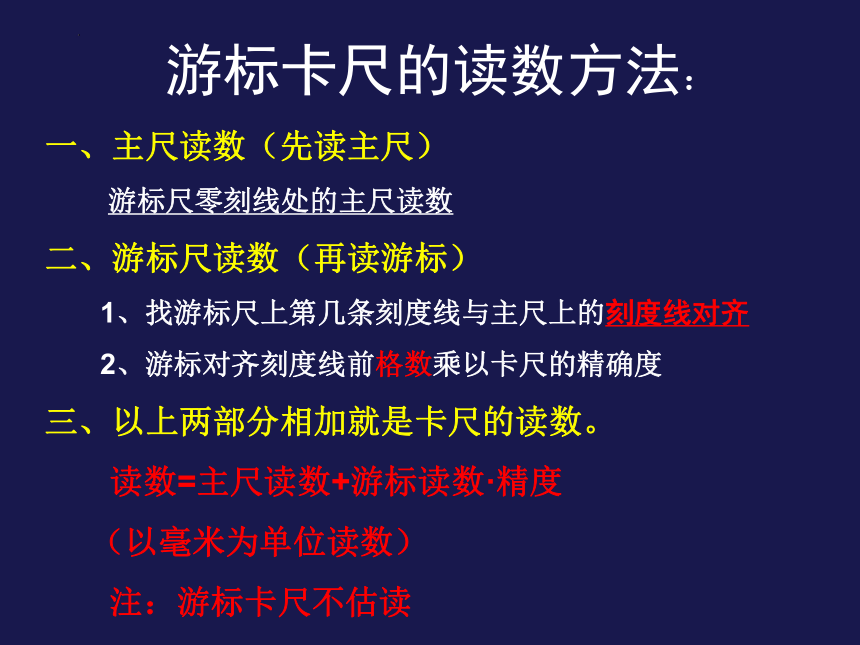

游标卡尺的读数方法：
一、主尺读数（先读主尺）
游标尺零刻线处的主尺读数
二、游标尺读数（再读游标）
1、找游标尺上第几条刻度线与主尺上的刻度线对齐
2、游标对齐刻度线前格数乘以卡尺的精确度
三、以上两部分相加就是卡尺的读数。
读数=主尺读数+游标读数·精度
（以毫米为单位读数）
注：游标卡尺不估读

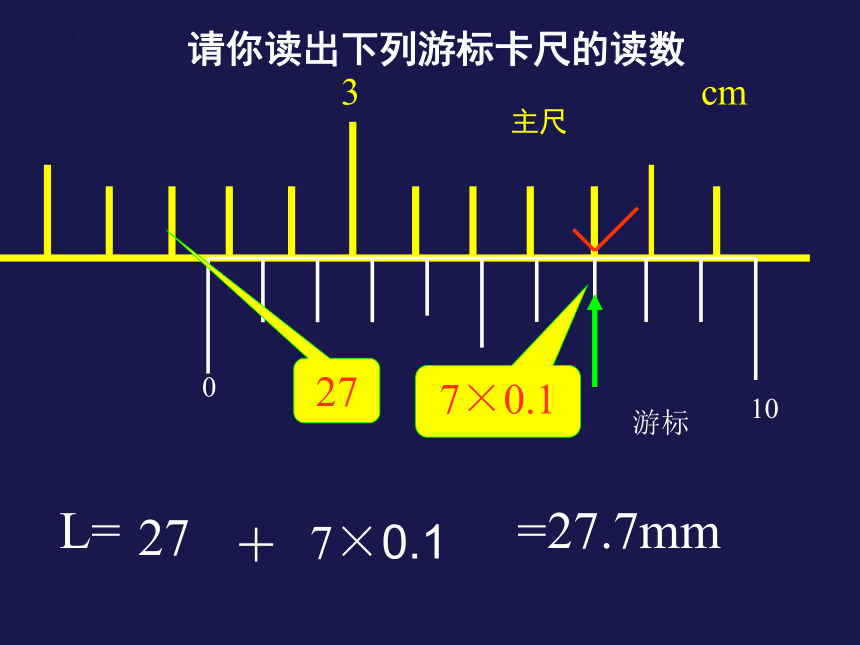

主尺
cm
3
10
游标
0
27
L=
27
+
7×0.1
7×0.1
=27.7mm
请你读出下列游标卡尺的读数
主尺
cm
1
10
游标
0
L=
5
+
18×0.05
=5.90mm
2
请你读出下列游标卡尺的读数：
20
注意：
精度位

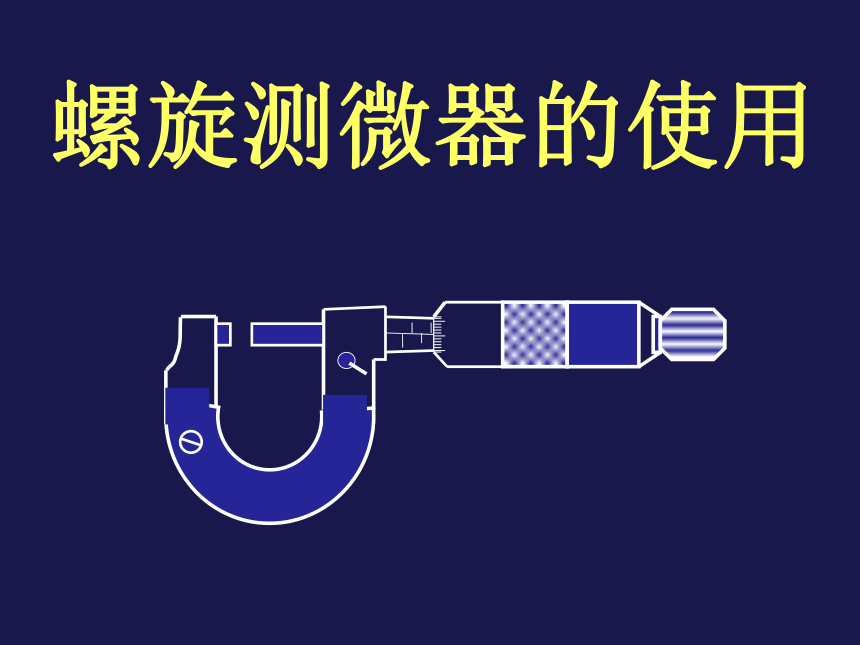

螺旋测微器的使用
1、螺旋测微器的构造：
A
P
F
T
G
H
K
K’
A、固定小砧 P、微测螺杆 F 、U型框架
G、固定尺 H、可动尺 T、固定旋钮
K、旋钮（又称微分筒） K′微调
2、螺旋测微器的使用方法：
A、使用前应先检查零点
B、左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，咔咔发出声音为止
C、拨固定旋钮使测杆固定后读数。
4、螺旋测微器的读数原理（以毫米为单位读数）
0
1
2
固定刻度：
每刻度为1毫米
可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，
45
0
40
可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米
测量读数=固定刻度+可动刻度（+估读位）×0.01
半刻度
0
1
2
固定刻度：
2
可动刻度：
34.4
35
40
30
读数L=
固定刻度
L= 2 + 34.4× 0.01= 2.344 mm
+
可动刻度×0.01
6、螺旋测微器的读数练习：
5、螺旋测微器的读数方法：
0
1
2
固定刻度：
2.5
可动刻度：
46.0
45
0
40
读数
L= 2.5 + 46.0 ×0.01= 2.960 mm （注意：估读位）
电压
电流
电压
电流
测量值大于真实值
测量值小于真实值
适用范围：
测量值大于真实值
测量值小于真实值
适用范围：
毫米刻度尺
螺旋测微器
毫米刻度尺
螺旋测微器
课本P65
课本P66讨论与交流
外接法
偏小
外接法
偏小
