第十一章 电路及其应用
第4节 串联电路和并联电路
电压表和电流表的电路结构

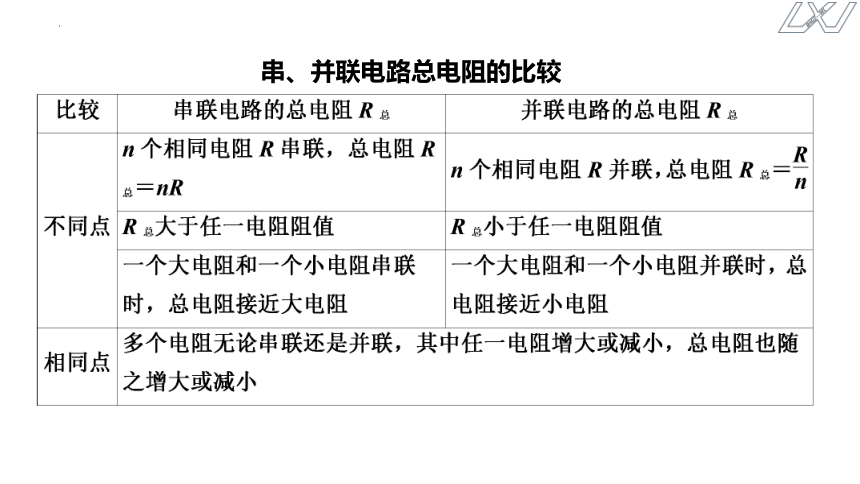

串、并联电路总电阻的比较
1、分清电压表、电流表
2、使用前“机械调零”
3、使用时注意量程和“+”“-”接线柱
4、注意读数
分度 读数原则
1分度 估读到下一位
2分度 估读到本位
5分度 估读到本位
理想电压表：阻值无穷大
理想电流表：阻值为零
但实际电表是什么样，我们拆开电表看看.....
一、电表的内部结构
1.作用：测量微小电流和电压。
2.电路图符号： 或
3.三个主要参数
表头内阻Rg :电流计内阻 Rg
满偏电流Ig: 指针偏转到最大值时的电流 Ig
满偏电压Ug ：电流表通过满偏电流时加在它两端的电压 Ug
三个参数关系：
二、表头的三个参数
【问题1】有一个表头的内阻Rg=30Ω，满偏电流Ig=1mA。怎样才能把它改装成量程为0～3V的电压表呢？
思考1：当被测电压是3V时，表头两端最多加多大电压？
Ig
U
Ug
UR
R
Rg
Ug=IgRg=0.03V
其余电压加在这里
三、改装成电压表
思考2：串联的电阻上需要分担多少电压？需要多大的电阻分压？
思考3：改装后的电压表内阻RV是多大？
Ig
U
UR
Ug
Rg
R
UR= U–Ug= 2.97V
Rv= Rg+R = 3.0×103Ω
V
U
Rv
I
三、改装成电压表
【问题1】有一个表头的内阻Rg=30Ω，满偏电流Ig=1mA。怎样才能把它改装成量程为0～3V的电压表呢？
思考4：改装后的表盘需要做怎样的改变？
0
1
mA
0
1
2
3
V
三、改装成电压表
【问题1】有一个表头的内阻Rg=30Ω，满偏电流Ig=1mA。怎样才能把它改装成量程为0～3V的电压表呢？
思考5：若要将电流表G改装成一个量程为Ug的n 倍的电压表V，需要串联多大阻值的电阻？
三、改装成电压表
【问题2】有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～0.6A的电流表，要并联多大的电阻？
IR=I - Ig=(0.6-0.001)A=0.599A
四、改装成电流表
思考1：当被测电流是0.6A时，并联的电阻上需要分担多少电流？
思考2：需要多大的分流电阻？
思考3：改装后的安培表内阻RA是多大？
问题5：若将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联多大阻值的电阻？
问题4：改装后的表盘需要做怎样的改变？
四、改装成电流表
例1.一个表头的内阻Rg为30Ω，满偏电流Ig为1mA。要把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
R并=0.050Ω RA=0.050Ω
U
I
Rg
Ig
IR
R
A
U
I
例2.一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V
1
0.80
A.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角
例3.用两只完全相同的电流表，分别改装成一只量程更大的电流表和一只电压表，将它们串联起来接入电路中，如图所示，此时( C )
A
V
S
G
RA
RV
G
S
改装电压表 改装电流表
电路
R的作用
R的计算
电表的总电阻
分压
分流
n为改后的倍数
电表的改装小结
