专题 控制电路——滑动变阻器的两种接法
目录
contents

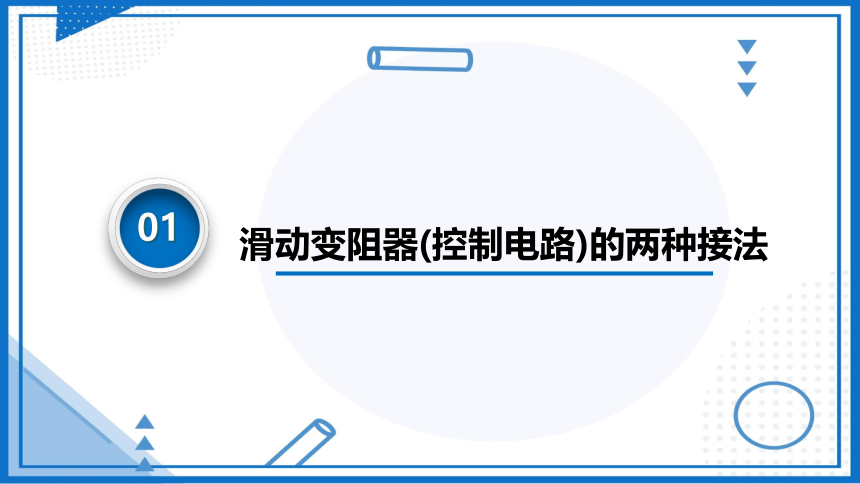

滑动变阻器(控制电路)的两种接法
01
02
滑动变阻器的两种接法的比较
新课导入

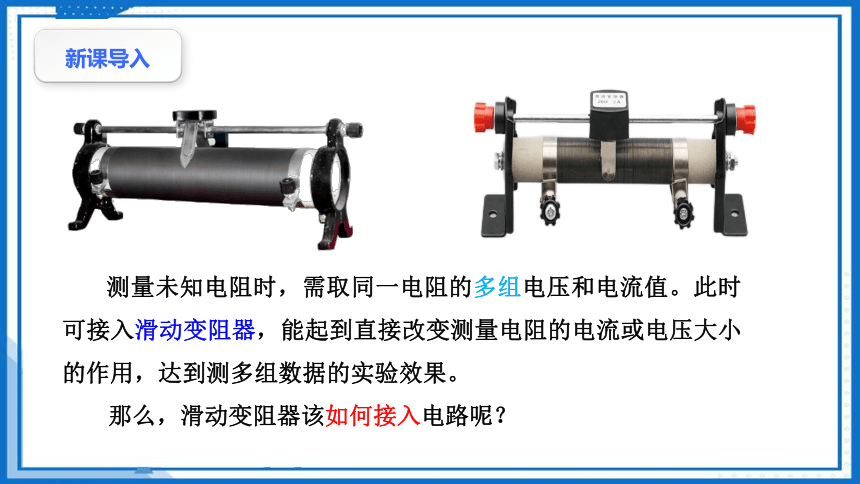

测量未知电阻时，需取同一电阻的多组电压和电流值。此时可接入滑动变阻器，能起到直接改变测量电阻的电流或电压大小的作用，达到测多组数据的实验效果。
那么，滑动变阻器该如何接入电路呢？
滑动变阻器(控制电路)的两种接法
01

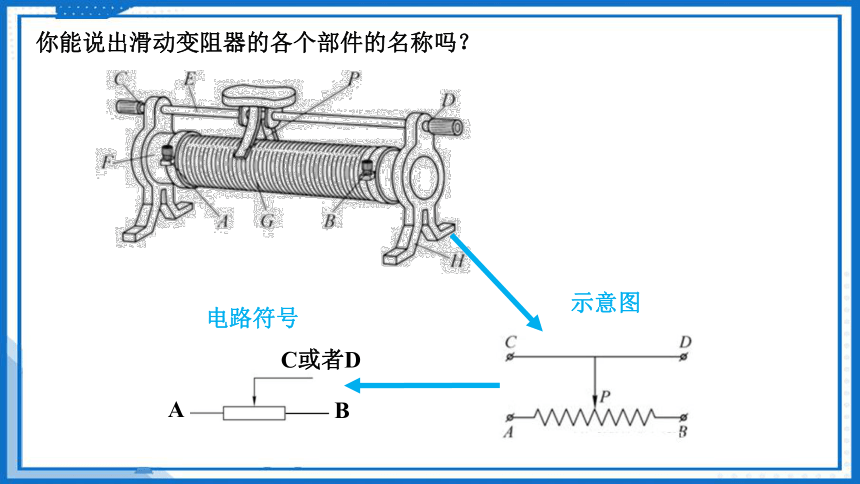

你能说出滑动变阻器的各个部件的名称吗？
示意图
电路符号
A
B
C或者D

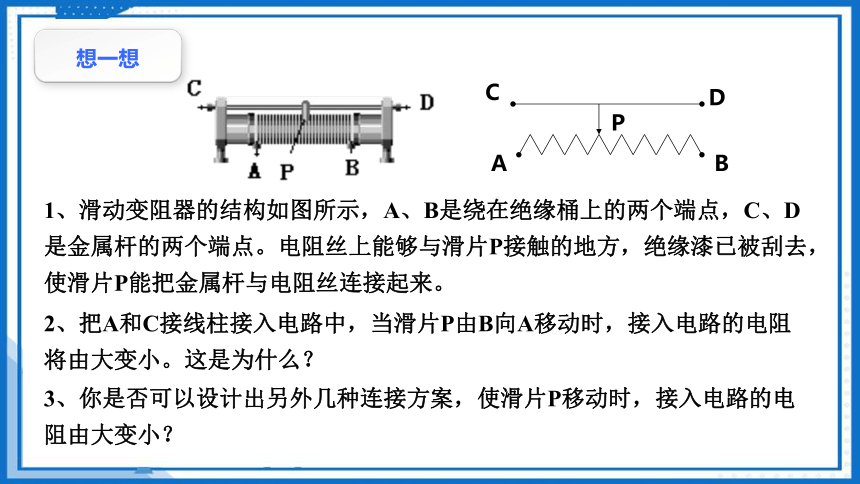

1、滑动变阻器的结构如图所示，A、B是绕在绝缘桶上的两个端点，C、D是金属杆的两个端点。电阻丝上能够与滑片P接触的地方，绝缘漆已被刮去，使滑片P能把金属杆与电阻丝连接起来。
A
B
D
C
P
2、把A和C接线柱接入电路中，当滑片P由B向A移动时，接入电路的电阻将由大变小。这是为什么？
3、你是否可以设计出另外几种连接方案，使滑片P移动时，接入电路的电阻由大变小？
想一想

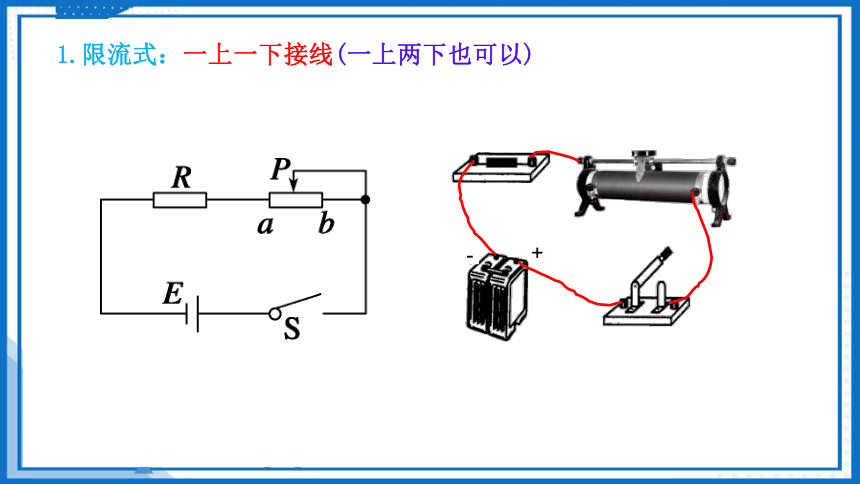

1.限流式：一上一下接线(一上两下也可以)
+
-

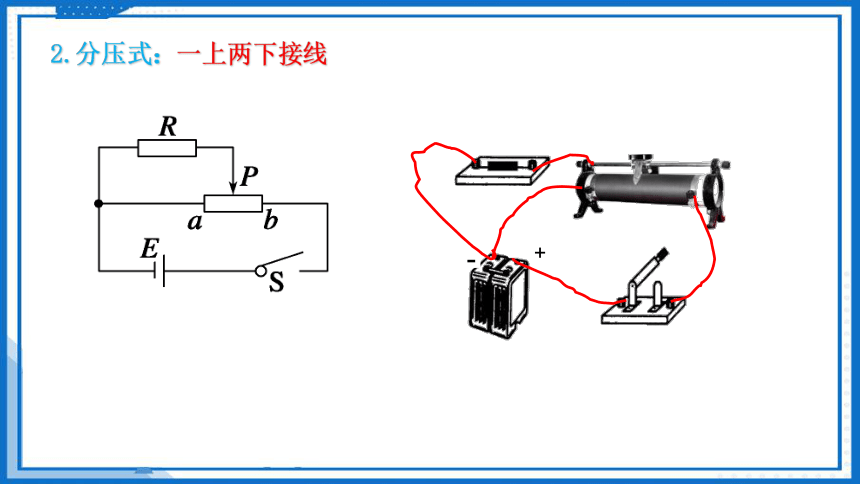

2.分压式：一上两下接线
+
-
滑动变阻器的两种接法调节的方式有何不同？
限流式
分压式

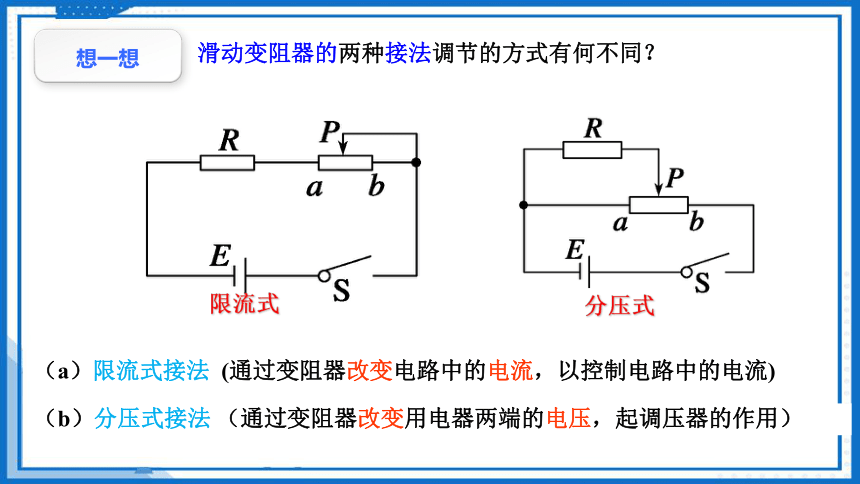

（b）分压式接法 （通过变阻器改变用电器两端的电压，起调压器的作用）
（a）限流式接法 (通过变阻器改变电路中的电流，以控制电路中的电流)
想一想
P
A R B
P
A R B
变阻器的常规处理 ——将变阻器从滑动触点P分成两个部分，把一个完整的变阻器看成是由两部分串联组成的，如下图所示。
a
b
P
V
a
b
P
A
P
A R B
两种接法的等效电路
A
B
P
分压式：先并联后串联
限流式：直接串联
滑动变阻器的两种接法的比较
02
（2）这种接法的滑动变阻器的接线方法你会吗？参照实物图画出电路图并连接实物图，归纳接线方法。
滑动变阻器的最大阻值偏小；选用最大阻值大的。
“一上一下”，下边接线柱接哪边，哪边电阻就有效。
限流电路
U
R
A
B
P
Rx
E
s
R
A
B
Rx
想一想
（1）如果滑片P从最右端移到最左端，通过Rx的电流无明显变化，你认为是什么原因？如果要增大Rx电流、电压的调节范围，应如何选用滑动变阻器？
电流调节范围：
电压调节范围：
限流接法选择滑动变阻器的一般原则：选择比待测电阻大或相当的。
（2）这种接法的滑动变阻器的接线方法你会吗？参照实物图画出电路图并连接实物图，归纳接线方法。
不产生影响
“一上，两下”
选择最大阻值小的滑动变阻器。
U
R
A
B
P
Rx
分压电路
E
s
Rx
R
A
B
想一想
（1）这种接法滑动变阻器的最大阻值R对电阻Rx的电流Ix、电压Ux的变化范围产生影响吗？这种接法又按什么原则选择滑动变阻器呢？
电流变化范围：
电压变化范围：
限流式
分压式
电压可
调范围
电流可
调范围
E
s
R
A
B
Rx
E
s
Rx
R
A
B
适用条件
电路图
通电之前P
应在何处
B端
B端
优缺点
以大控小
（滑动变阻器阻值比待测电阻大很多）
以小控大
（变阻器阻值较小）电压从零开始调节
优点是电路耗能小，操作简单；缺点是电压不能从零开始调节,调节范围较小
优点是电压从0开始连续可调，调控范围宽，缺点是较复杂，操作复杂，耗能较大
电路图 电流可调范围 电压可调范围 通电之前P应在何处 适用条件 优缺点
限流式
分压式
U
s
R
A
B
Rx
U
s
Rx
R
A
B
B端
B端
以大控小
（滑动变阻器阻值比待测电阻大很多）
以大控小
（滑动变阻器阻值比待测电阻大很多）
优点是电路耗能小，操作简单；缺点是电压不能从零开始调节,调节范围较小
优点是电压从0开始连续可调，调控范围宽，缺点是较复杂，操作复杂，耗能较大
滑动变阻器的分压、限流接法对比
1、先看题里是否有特殊要求，如果要求待测电压从零开始连续变化、多测量几组数据、测量范 围尽可能宽、画出图像、误差尽量小、尽可能精确等，选择分压；
2、如无特殊要求，看滑动变阻器全阻值和待测电阻的关系，如滑动变阻器全阻值比待测电阻小，选择分压；
3、如滑动变阻器全阻值比待测电阻大的太多，这样的滑动变阻器去掉，分压限流都不行；
4、如滑动变阻器全阻值是待测电阻的2~5倍，分压也行，限流也行，最好选限流。
滑动变阻器的分压、限流接法选择方法
以下3种情况必须用分压接法：(1)当要求电压或电流从0变起时;(2)当待测电阻的阻值远大于滑动变阻器的总阻值时;(3)当采用限流接法，无论怎样调节都不能保证电路的安全时。（注：当两种接法均可时，一般采用限流接法。）
1.滑动变阻器的接法
(1)当采用限流接法时，选择总电阻与待测电阻的阻值相接近的那一个。
(2)当采用分压接法时，选择总电阻小而额定电流大的那一个。
2.滑动变阻器的选择
强 调
【例题】如图所示，a、b、c、d是滑动变阻器的4个接线柱，现把此变阻器串联接入电路中并要求滑片P向接线柱c移动时，电路中的电流减小，则接入电路的接线柱可能是（ ）
A．c和d B．a和c
C．b和c D．a和b
C
【例题】(多选)滑动变阻器的原理如图所示，则下列说法中正确的是（　　）
A．若将a、d两端连在电路中，则当滑片 向右滑动时，变阻器的阻值减小
B．若将a、c两端连在电路中，则当滑片 向右滑动时，变阻器接入电路的阻值增大
C．将滑动变阻器以分压式接法接入电路时，至少连入包括a、b的三个接线柱
D．将滑动变阻器以限流式接法接入电路时，至少连入三个接线柱
BC
【例题】如图所示，滑动变阻器的最大阻值是R1，定值电阻的阻值是R2，A、B两端的电压恒定为U，R2两端的电压用U2表示，则（　　）
A．开关S断开时，滑片P从a移动到b，U2从0变化到U
B．开关S闭合时，滑片P从a移动到b，U2从0变化到U
C．若R1比R2小很多，开关S断开时，滑片P从a移动到b，U2的改变量远小于U
D．若R1比R2小很多，开关S闭合时，滑片P从a移动到b，U2的改变量远小于U
C
温馨提示：
本章第2节以后的新课顺序建议如下安排
11.3.1专题 游标卡尺和螺旋测微器的使用
11.4.1串联电路和并联电路
11.4.2专题 电压表和电流表的改装
专题 控制电路——滑动变阻器的两种接法
专题 测量电路——电流表的两种接法
11.3.2实验 导体电阻率的测量
11.3.3实验 描绘小灯泡伏安特性曲线
下面内容建议把第十二章《12.2闭合电路的欧姆定律》上完后再来上:
11.5.1专题 多用电表的原理
11.5.2 实验：练习使用多用电表
以上内容纯属个人对教材的解读，认为这样安排可能逻辑性更好，不一定很恰当，仅供老师们参考！
