(共27张PPT)
位移和时间的关系
高一物理组

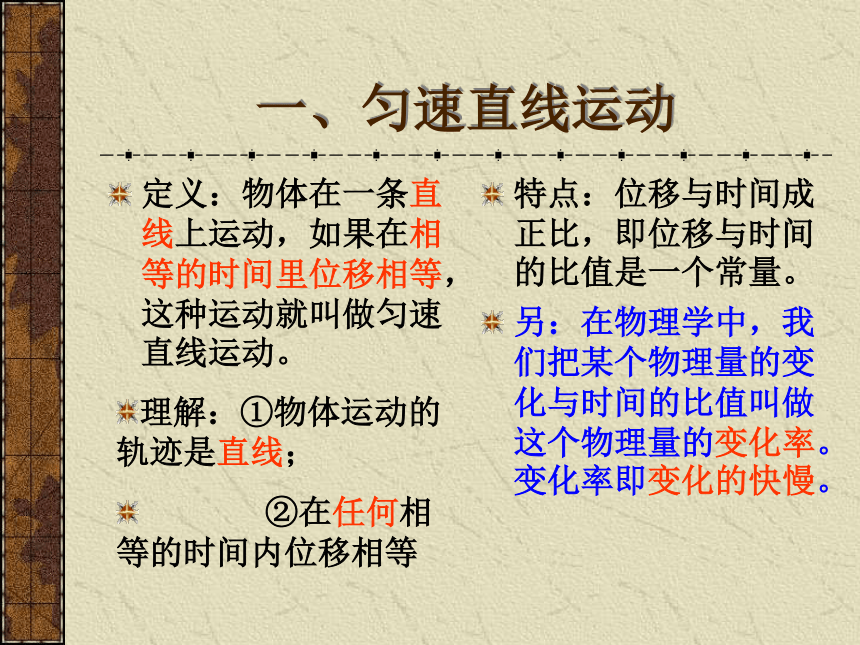

一、匀速直线运动
定义：物体在一条直线上运动，如果在相等的时间里位移相等，这种运动就叫做匀速直线运动。
特点：位移与时间成正比，即位移与时间的比值是一个常量。
另：在物理学中，我们把某个物理量的变化与时间的比值叫做这个物理量的变化率。变化率即变化的快慢。
理解：①物体运动的轨迹是直线；
②在任何相等的时间内位移相等

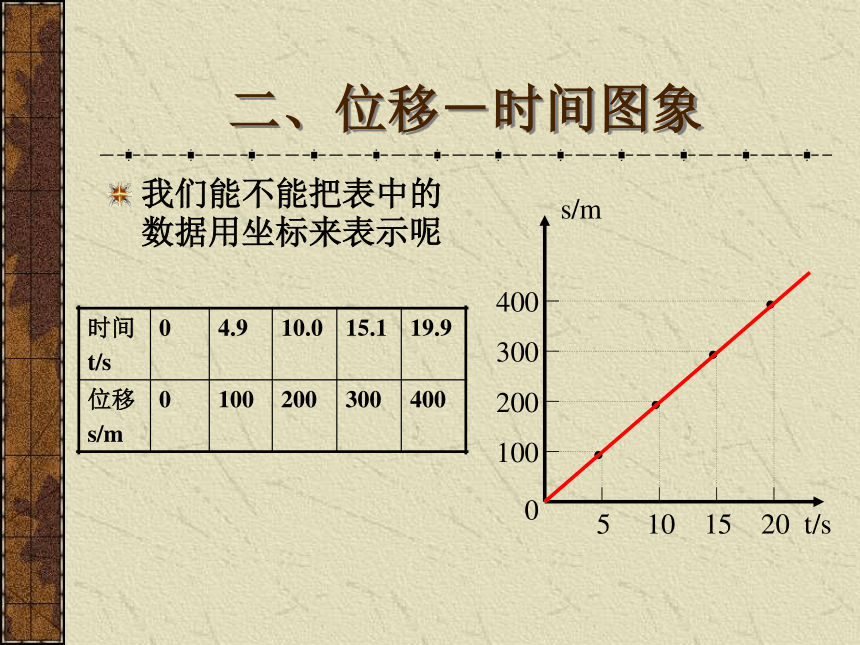

二、位移－时间图象
我们能不能把表中的数据用坐标来表示呢
时间 t/s 0 4.9 10.0 15.1 19.9
位移 s/m 0 100 200 300 400
s/m
400
300
200
100
0
5
10
15
20
t/s

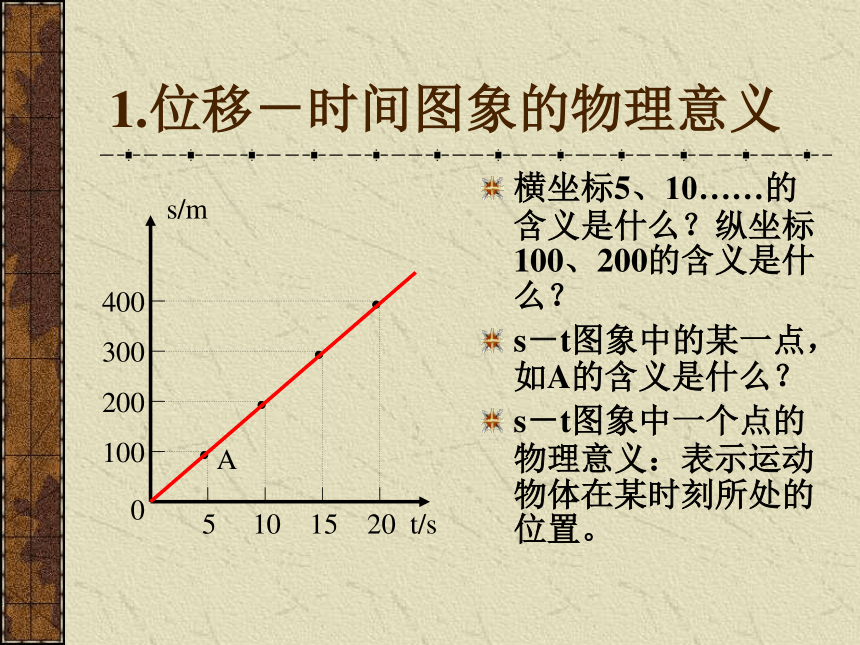

1.位移－时间图象的物理意义
横坐标5、10……的含义是什么？纵坐标100、200的含义是什么？
s－t图象中的某一点，如A的含义是什么？
s－t图象中一个点的物理意义：表示运动物体在某时刻所处的位置。
s/m
400
300
200
100
0
5
10
15
20
t/s
A

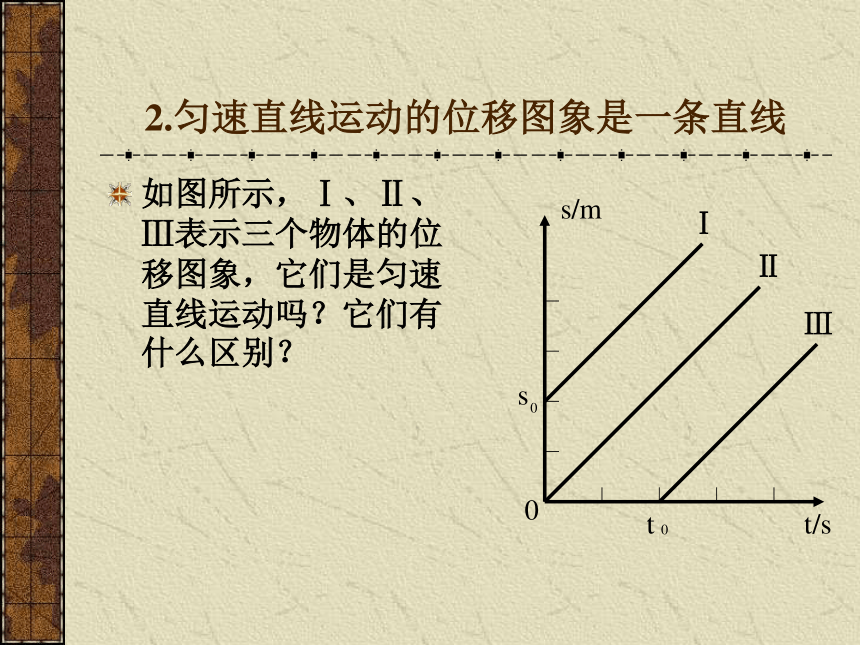

2.匀速直线运动的位移图象是一条直线
如图所示，Ⅰ、Ⅱ、Ⅲ表示三个物体的位移图象，它们是匀速直线运动吗？它们有什么区别？
t/s
Ⅰ
Ⅱ
Ⅲ
s/m
0
t
s
0
0

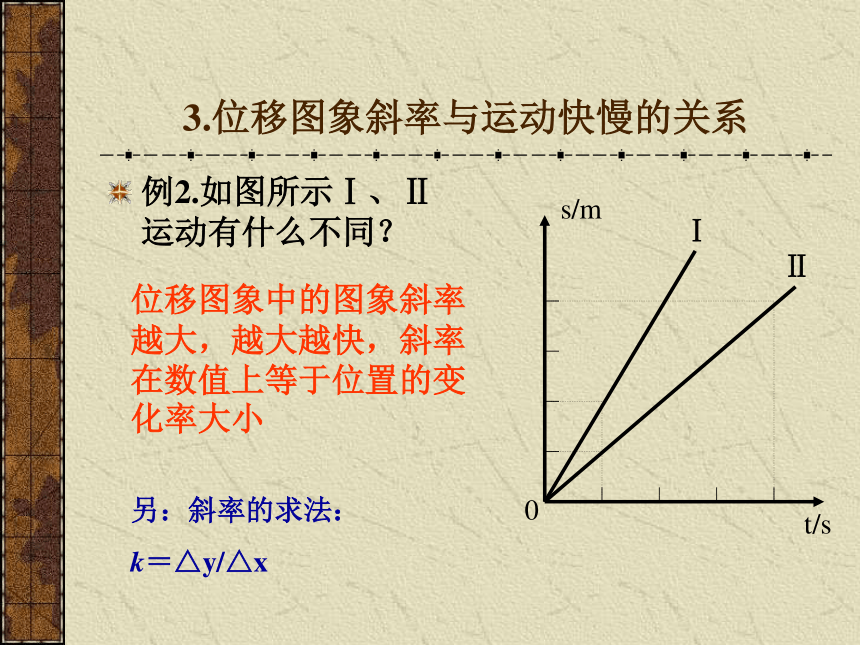

3.位移图象斜率与运动快慢的关系
例2.如图所示Ⅰ、Ⅱ运动有什么不同？
s/m
0
t/s
Ⅰ
Ⅱ
位移图象中的图象斜率越大，越大越快，斜率在数值上等于位置的变化率大小
另：斜率的求法：
k＝△y/△x

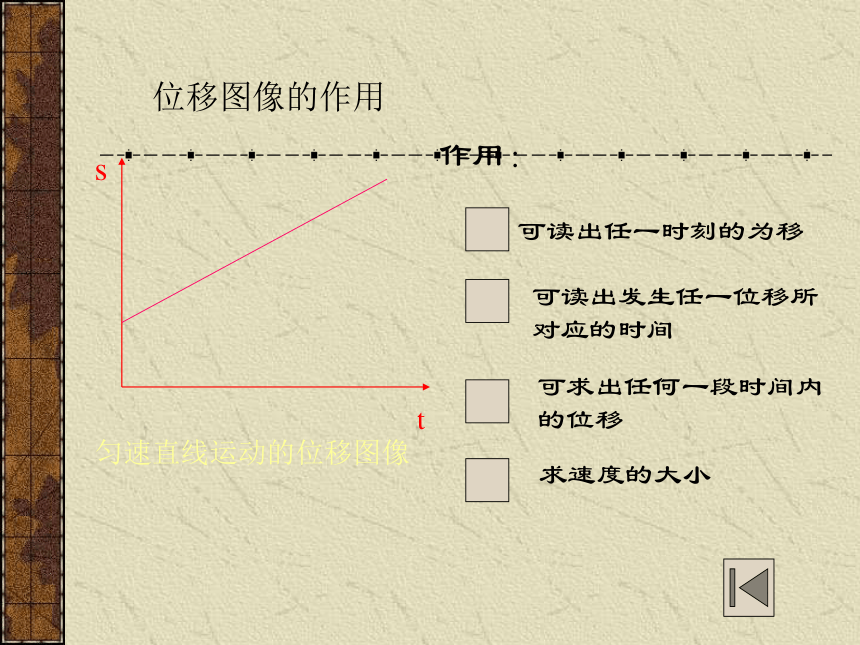

位移图像的作用
t
s
匀速直线运动的位移图像
作用：
可读出任一时刻的为移
可读出发生任一位移所对应的时间
可求出任何一段时间内的位移
求速度的大小

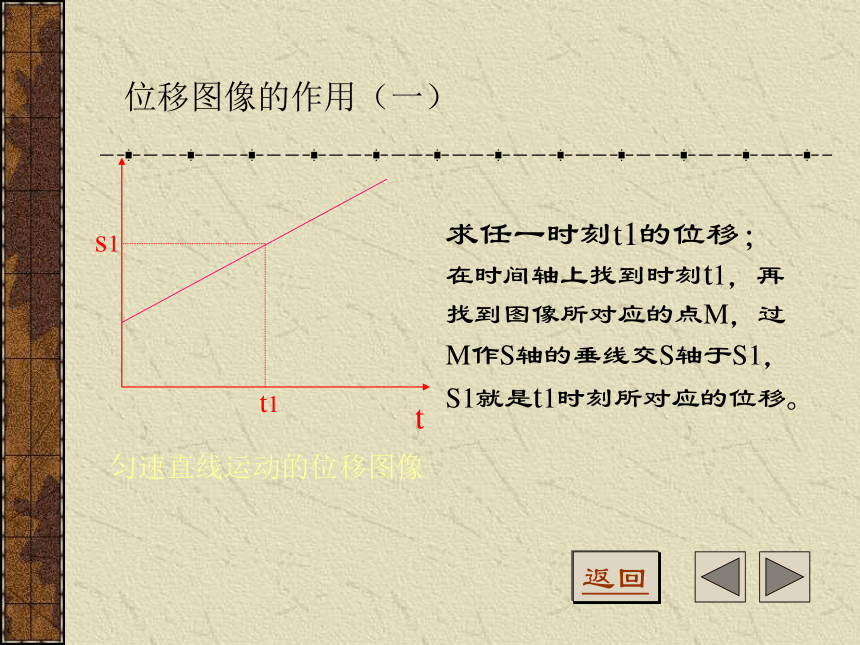

位移图像的作用（一）
t
匀速直线运动的位移图像
s1
t1
求任一时刻t1的位移；
在时间轴上找到时刻t1，再
找到图像所对应的点M，过
M作S轴的垂线交S轴于S1，
S1就是t1时刻所对应的位移。
返回

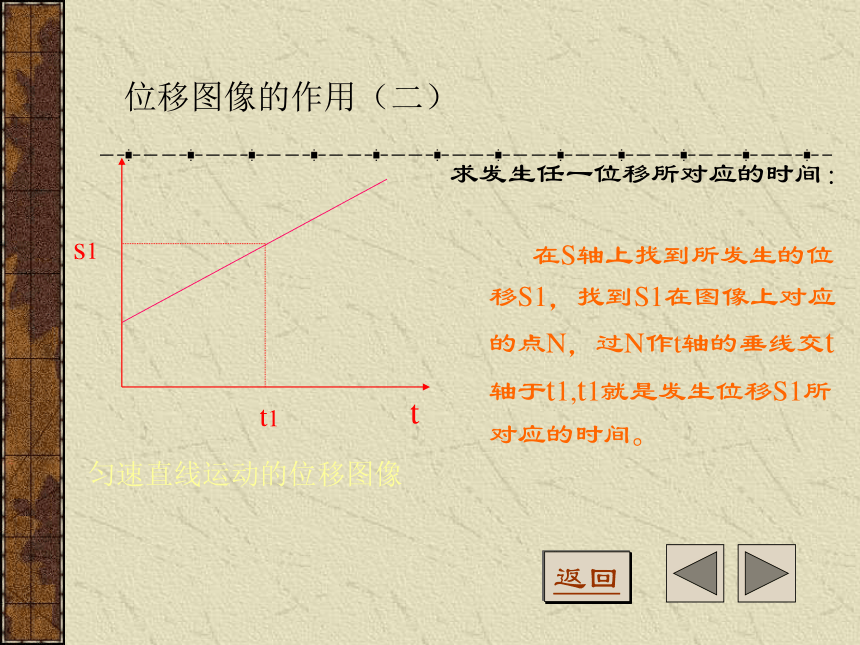

位移图像的作用（二）
t
匀速直线运动的位移图像
s1
t1
求发生任一位移所对应的时间：
在S轴上找到所发生的位移S1，找到S1在图像上对应的点N，过N作t轴的垂线交t轴于t1,t1就是发生位移S1所对应的时间。
返回
位移图像的作用（三）
t
匀速直线运动的位移图像
t1
t2
S2
求任何一段时间内的位移：
任何一段时间t1至t2内的位移，先找到t1时刻所对应的位移S1，再找到t2时刻的位移S2，S2—S1就t2—t1时间内的位移。
S1
返回
位移图像的作用（四）
t
匀速直线运动的位移图像
t1
t2
S2
S1
速度V的求取
匀速直线运动的速度等
于一段时间内的位移与 这段
时间的比值，
返回
匀速直线运动速度图像的形状
t
V
匀速直线运动的速度图像
说明：
匀速直线运动的速度图像
是一条平行于时间轴的直线。
返回
速度图像的作用
t
V
匀速直线运动的速度图像
说明：
可读出任一时刻的速度
可求任一段时间内物体的位移
返回
S/m
t/s
0
S0
图中直线A表示物体静止在离起点位置为S0的地方
A
几种常见的位移—时间图象
S/m
t/s
0
B
图中直线B表示物体从起点开始做匀速直线运动，速度的大小为v=tg α
α
t
S/m
t/s
0
C
α
图中直线C表示物体从离起点位置为S0的地方开始做匀速直线运动，速度的大小为v=tg α
S0
S/m
t/s
0
D
图中曲线D表示物体从起点位置开始做变速直线运动，t时刻速度的大小为v=tg α
t
α
S/m
t/s
0
E
t2
t1
S0
图中折线E表示物体从起点位置到t1时段做匀速直线运动，t1到t2段静止， t2到t3段做反向运动，回到出发点。
t3
S/m
t/s
0
S0
t0
图中直线F表示物体从离原点S0处开始向原点方向做匀速直线运动，t0时刻到达原点，然后继续向前做匀速直线运动。
F
速度图像的作用（一）
t
V
匀速直线运动的速度图像
t1
V0
匀速直线运动是速度不变
的直线运动，它在任何时刻
t1的速度V都等于初速度V0
速度图像的作用（二）
t
V
匀速直线运动的速度图像
t1
V0
求一段时间内的位移S：
位移公试：S=V*T
由几何知识有S等于
黄色矩形的面积 。
思考
Ⅰ、Ⅱ分别做什么直线运动？哪个物体运动较快？
s/m
30
20
10
0
1
2
3
4
t/s
Ⅰ
Ⅱ
三、变速直线运动
1.定义：物体在一条直线上运动，如果在相等时间里位移不相等，这种运动叫做变速直线运动。
2.变速直线运动的位移图象不是直线而是曲线。如图：
切记：图象并非轨迹
s/m
0
t/s
巩固练习
1、如图所示为一物体做直线运动的位移图象，问：
图中OA、AB、BC、CD各表示怎样的运动？
哪个过程运动最快？第3s内位移为多大？
5s内物体的位移和路程分别是多少？
做出V—t图象
s/m
30
20
10
0
1
2
3
4
t/s
2、图2－2－8中图象为一质点的s-t图象，由图象可知
A．0~40s内质点做匀速直线运动　　
B。前20s运动的方向与后20s运动的方向相反　
C。前20s做速度增大的运动，后20s做速度减小的运动　　　
D。前20s为匀速运动，后20s也为匀速运动，且速度大小相等
s/m
20
15
10
5
0
10
20
30
40
t/s
BD
3、物体甲和乙分别从A、B两处作直线运动，它们的s-t图象如图2－2－9所示，则
A. 甲的速度大小为0.75m/s
B. 乙的速度大小为0.5m/s
C. t=4s时甲和乙相遇　　
D. 在0~8s内，甲和乙最远相距5m
4、如图2－2－6所示，关于A、B两物体的运动情况，下列说法中正确的是
A．如果A、B两物体的s-t图像平行，那么它们运动的速度相同　B.计时开始，即t=0时，A在离开坐标原点so处，B将开始离开原点C.当t=to时，A、B两物体相距为so
D.经过很长时间
后，A、B两物体
在同一方向上可
能相遇
A
