(共27张PPT)
第三章 光和眼睛
3.5 奇妙的透镜
沪粤版 物理
课堂导入
你知道磨冰取火的原理吗?
江湖险恶,地震啦,泥石流啦… 各种险情时有发生,说不定哪天就深陷绝境,平常学点求生技能还是有必要滴。今天这招,至少让不会让你在寒冬陷入无火之劫。古有钻木取火,今天我们来磨冰取火。
生活中常见的透镜
一、认识透镜
透镜:利用光的折射改变光路的光学器件。其通常由玻璃
制成,它的两侧或一侧常被研磨成球面。
凸透镜
凹透镜
中间厚边缘薄
中间薄
边缘厚

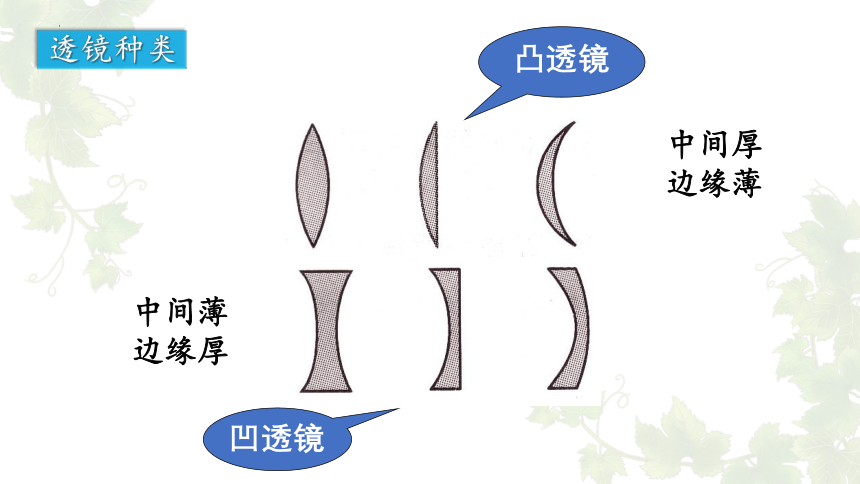

透镜种类
课堂练习
A
B
C
D
E
F
凸透镜:
凹透镜:

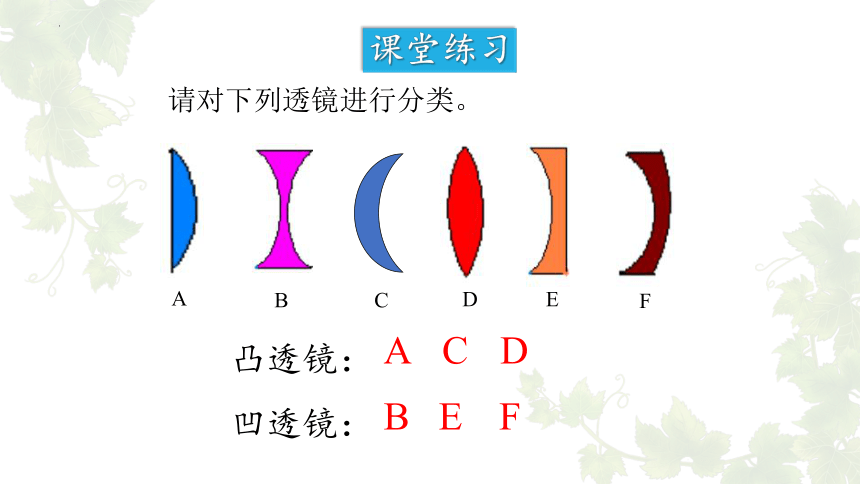

请对下列透镜进行分类。
A
B
C
D
E
F

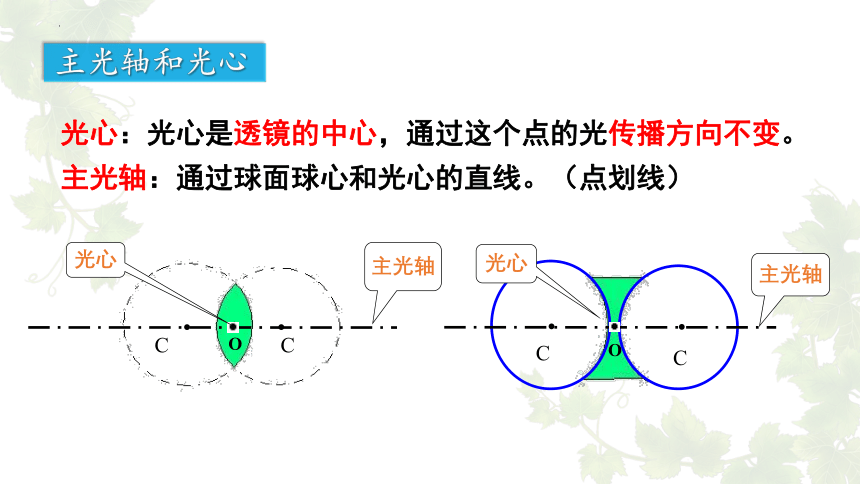

光心:光心是透镜的中心,通过这个点的光传播方向不变。
主光轴:通过球面球心和光心的直线。(点划线)
主光轴和光心
O



C
C
主光轴
光心
主光轴


C
C
光心
O
凸透镜:对光有_______作用
凹透镜:对光有_______作用
二、透镜对光的作用
会聚
发散
(会聚透镜)
(发散透镜)

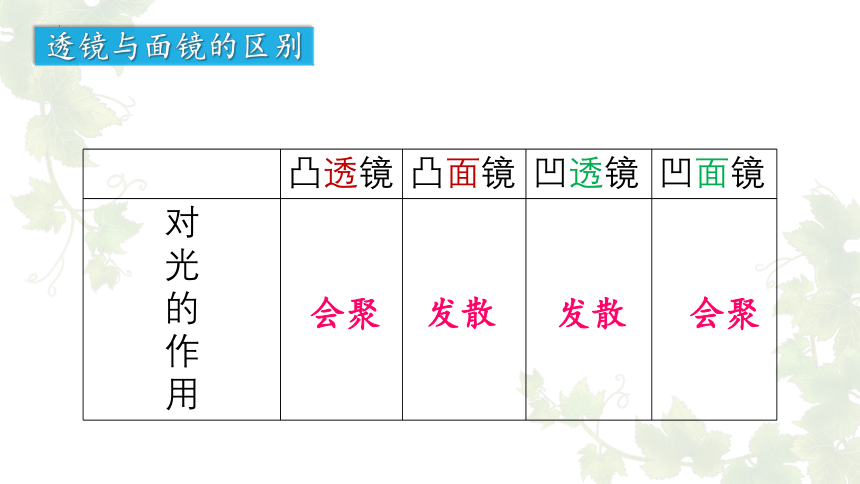

凸透镜 凸面镜 凹透镜 凹面镜
对 光 的 作 用
会聚
发散
发散
会聚
透镜与面镜的区别

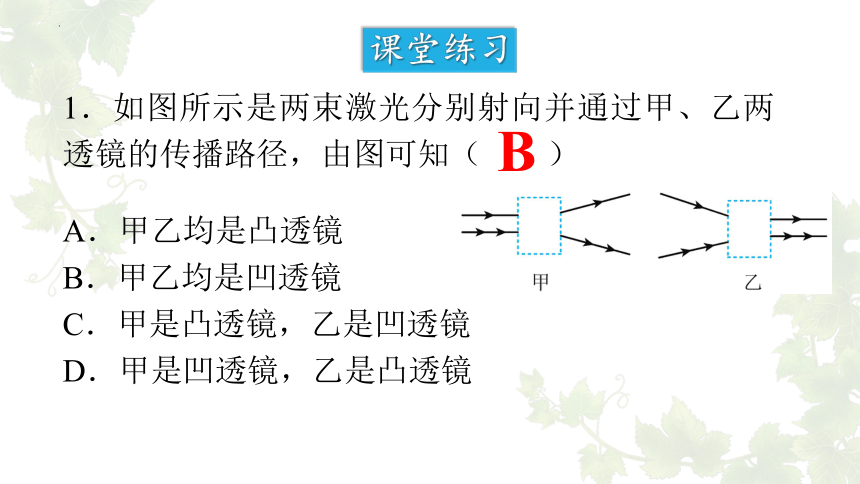

1.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径,由图可知(  )
A.甲乙均是凸透镜
B.甲乙均是凹透镜
C.甲是凸透镜,乙是凹透镜
D.甲是凹透镜,乙是凸透镜
B
课堂练习
焦点( F ):平行于主光轴的光线通过凸透镜后会聚于主光轴上的这一点。
焦距( f ):焦点到光心的距离。
焦点和焦距
焦点和焦距
焦点( F ):平行于主光轴的光线通过凸透镜后会聚于主光轴上的这一点。
焦距( f ):焦点到光心的距离。
凸透镜有两个实焦点。
凹透镜有焦点吗?把折射光线反向延长看一看。
凹透镜有两个虚焦点。
在我国西汉(前206~公元25年)《淮南万毕术》中就有关于冰透镜记载:“削冰令圆,举以向日,以艾承其影,则火生。”其后,晋朝张华的《博物志》中也有类似记载。
现在同学们知道怎样利用太阳光粗测凸透镜的焦距吗?
让凸透镜正对着太阳光,拿一张白纸在它的另一侧前后移动,直到纸上的光斑变得最小、最亮,这个点就是凸透镜的焦点。该点到光心的距离就是焦距。
测量凸透镜的焦距
F
F
F
F
1、 通过光心的光线:传播方向不改变。
2、平行于主光轴的光线:经凸透镜折射后通过焦点;经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。
三、透镜的三条特殊光线
规律:1、折射光线往透镜厚的部分靠拢
2、必跟透镜的焦点或光心有联系
1、 通过光心的光线:传播方向不改变。
2、平行于主光轴的光线:经凸透镜折射后通过焦点;经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。
三、透镜的三条特殊光线
F
F
F
F
规律:1、折射光线往透镜厚的部分靠拢
2、必跟透镜的焦点或光心有联系
课堂练习
1.请将图中的光路图补画完整。
2.如图所示,补全两条折射光线的入射光线。
3.请在图中画出对应的入射光线和折射光线(保留作图痕迹)。
4.根据入射光线和折射光线,在图中的虚线框内画出适当类型的透镜。
课堂小结
1、透镜的分类
2、两种透镜对光的作用
3、三条特殊光线的作法
①穿过光心的光线
②平行与主光轴入射的光线
③穿过焦点的光线
课后作业
书本68页1、2题
C
练习巩固
A.①③⑤⑥ B.②④⑤⑥
C.①③⑤ D.②⑥
1、如图所示,对光有会聚作用的透镜有(  )
2.如图所示,一束光线射向O处的光学元件后会聚于主光轴上的S2点,去掉光学元件后,光线会聚于S1点,则该元件一定是(  )
A.平面镜
B.凸透镜
C.凹透镜
D.无法判断
C
3.口径和边缘厚度都相等的凸透镜,中间越厚,焦距越_______(选填“大”或“小”),对光线的________(选填“会聚”或“发散”)作用越________(选填“强”或“弱”)。
4.烈日下,汽车玻璃窗上的小水珠应尽快擦干,这是由于小水珠相当于一个 ___________(选填“凸透镜”或“凹透镜”),对太阳光有 ___________(选填“会聚”或“发散”)作用,可能使车内某处温度升高而导致火灾。

会聚

凸透镜
会聚
5.请将图中的光路图补画完整。
6.请在图中画出对应的入射光线和折射光线(保留作图痕迹)。
