第3节 串联和并联
第十五章 电流和电路
导入新课

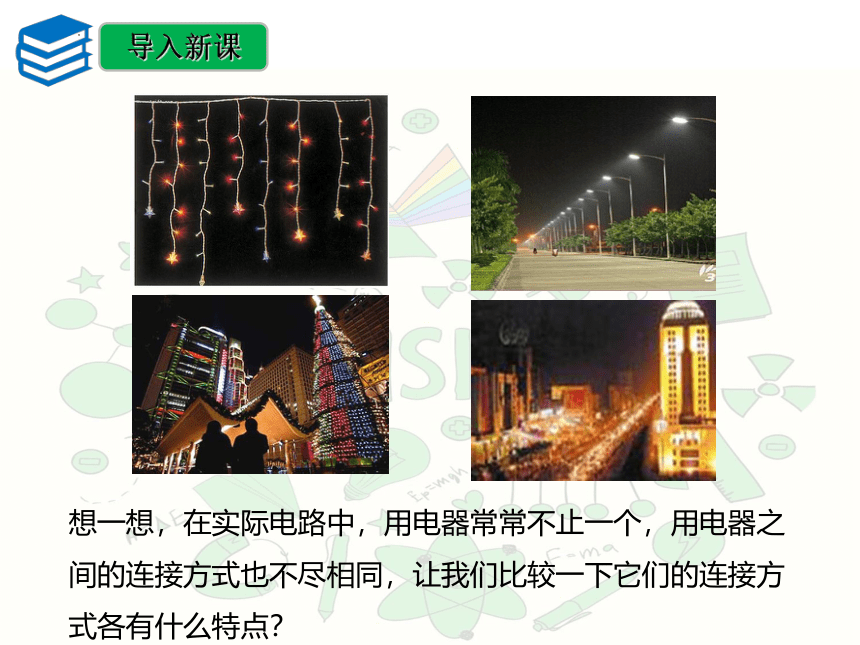

想一想，在实际电路中，用电器常常不止一个，用电器之间的连接方式也不尽相同，让我们比较一下它们的连接方式各有什么特点？
导入新课

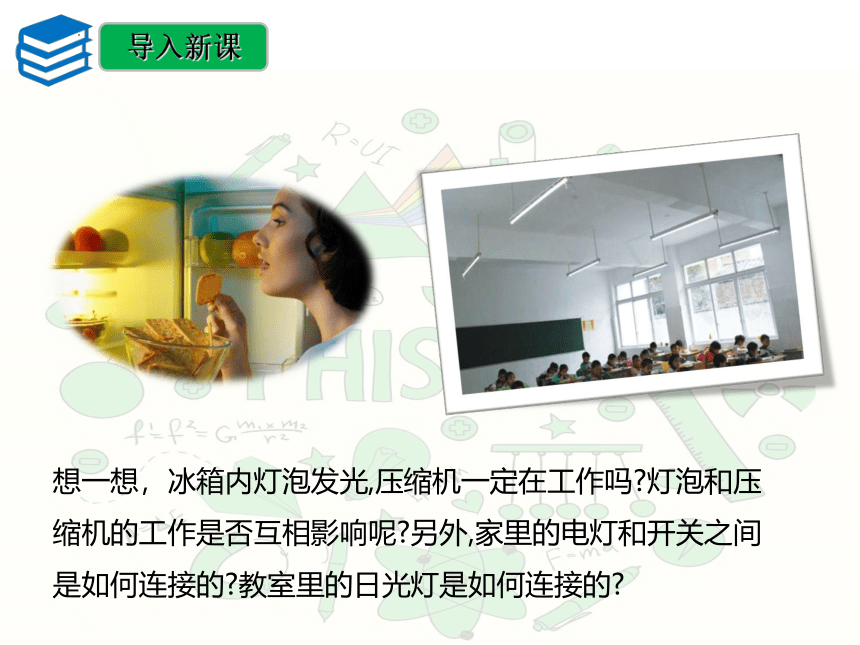

想一想，冰箱内灯泡发光,压缩机一定在工作吗 灯泡和压缩机的工作是否互相影响呢 另外,家里的电灯和开关之间是如何连接的 教室里的日光灯是如何连接的

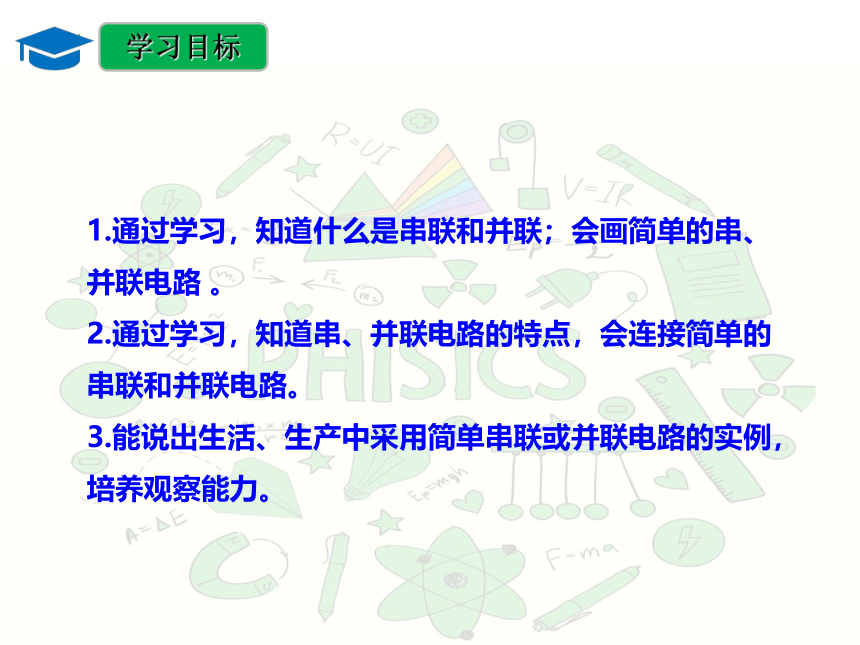

1.通过学习，知道什么是串联和并联；会画简单的串、并联电路 。
2.通过学习，知道串、并联电路的特点，会连接简单的串联和并联电路。
3.能说出生活、生产中采用简单串联或并联电路的实例，培养观察能力。
学习目标
讲授新知

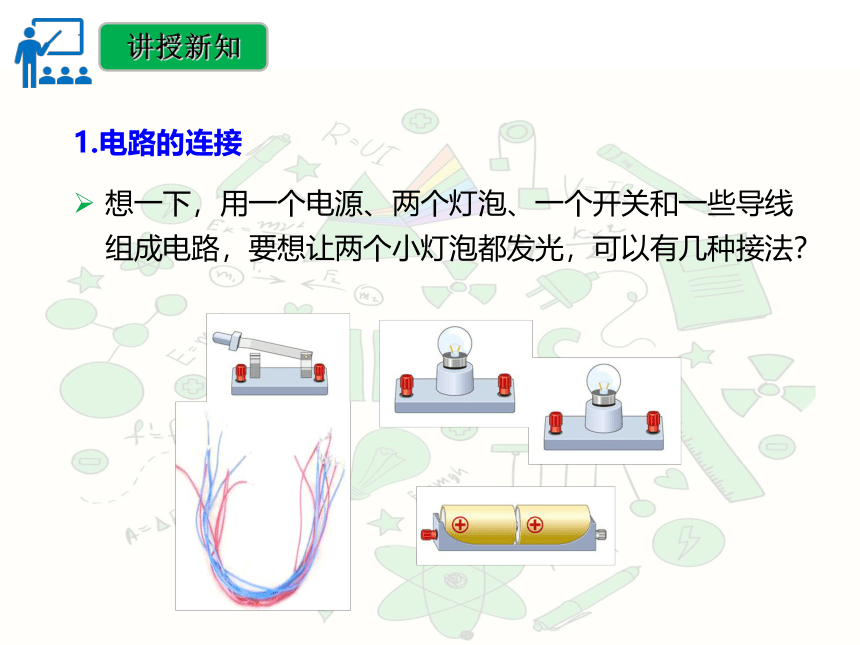

想一下，用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
讲授新知

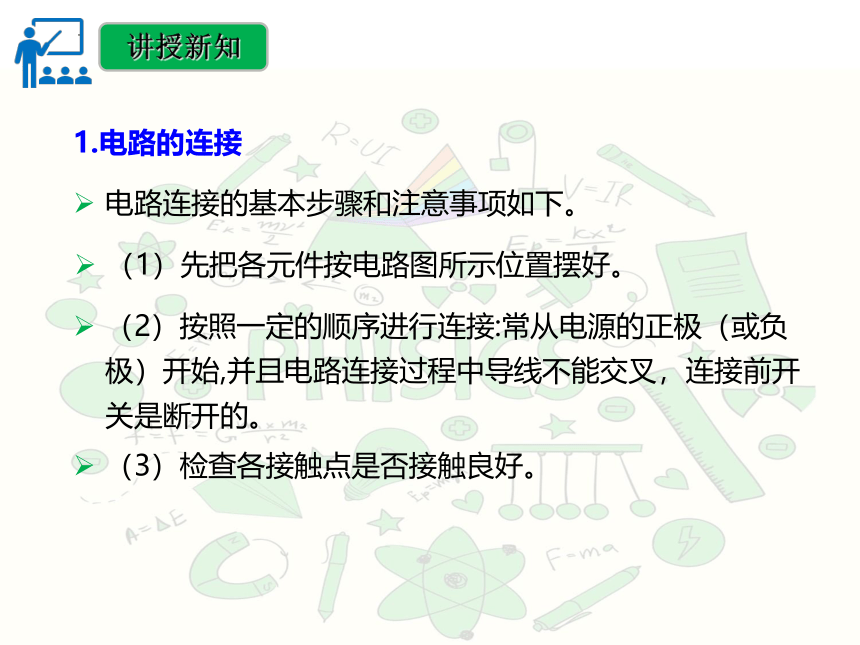

1.电路的连接
电路连接的基本步骤和注意事项如下。
讲授新知
1.电路的连接
（1）先把各元件按电路图所示位置摆好。
（2）按照一定的顺序进行连接:常从电源的正极（或负极）开始,并且电路连接过程中导线不能交叉，连接前开关是断开的。
（3）检查各接触点是否接触良好。

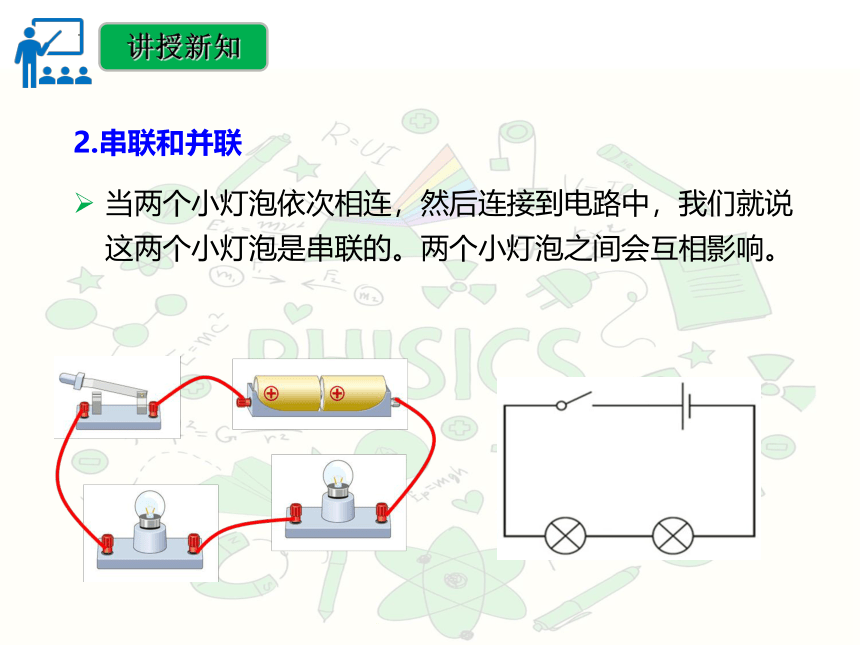

当两个小灯泡依次相连，然后连接到电路中，我们就说这两个小灯泡是串联的。两个小灯泡之间会互相影响。
讲授新知
2.串联和并联

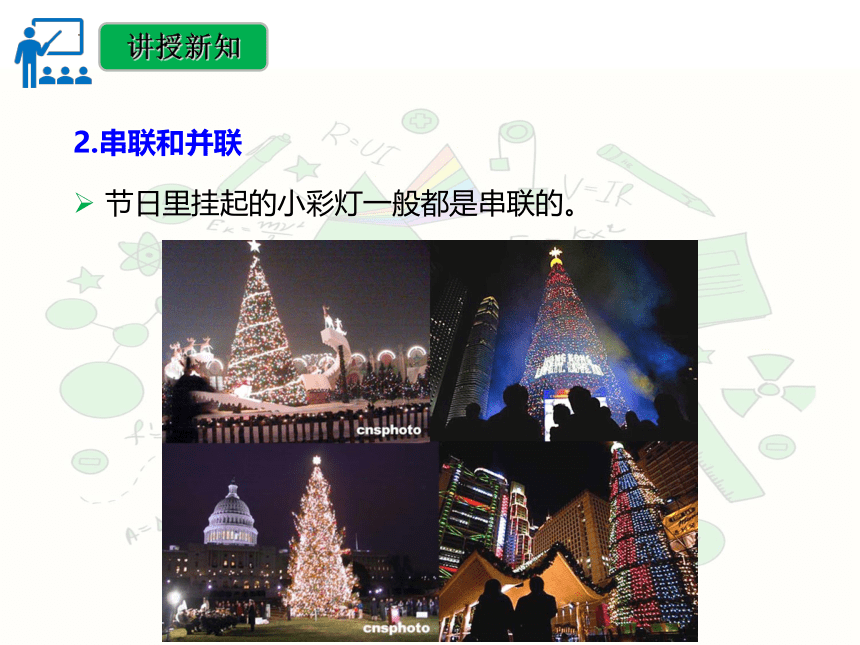

节日里挂起的小彩灯一般都是串联的。
讲授新知
2.串联和并联

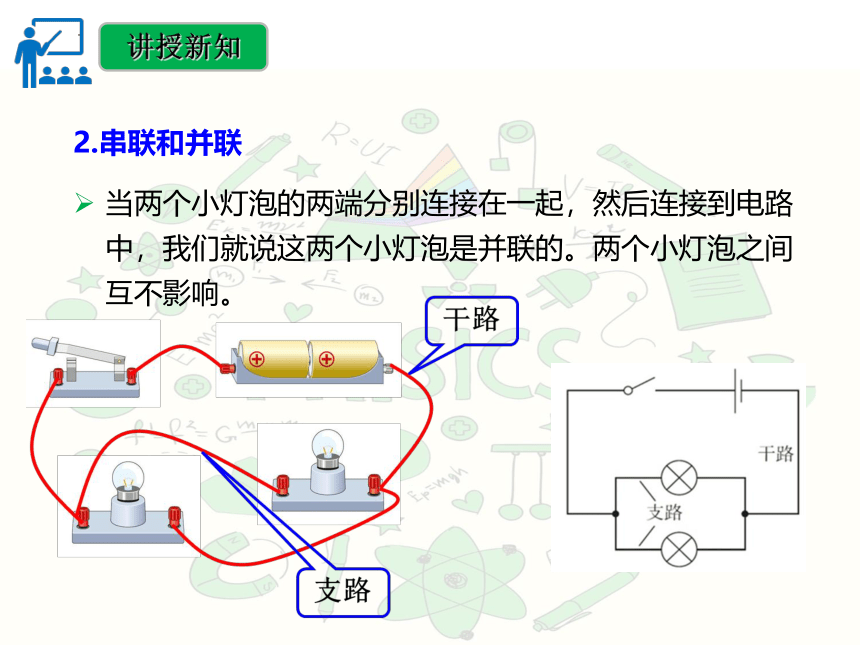

当两个小灯泡的两端分别连接在一起，然后连接到电路中，我们就说这两个小灯泡是并联的。两个小灯泡之间互不影响。
讲授新知
2.串联和并联
生活中绝大部分电路都是并联的。
讲授新知
2.串联和并联

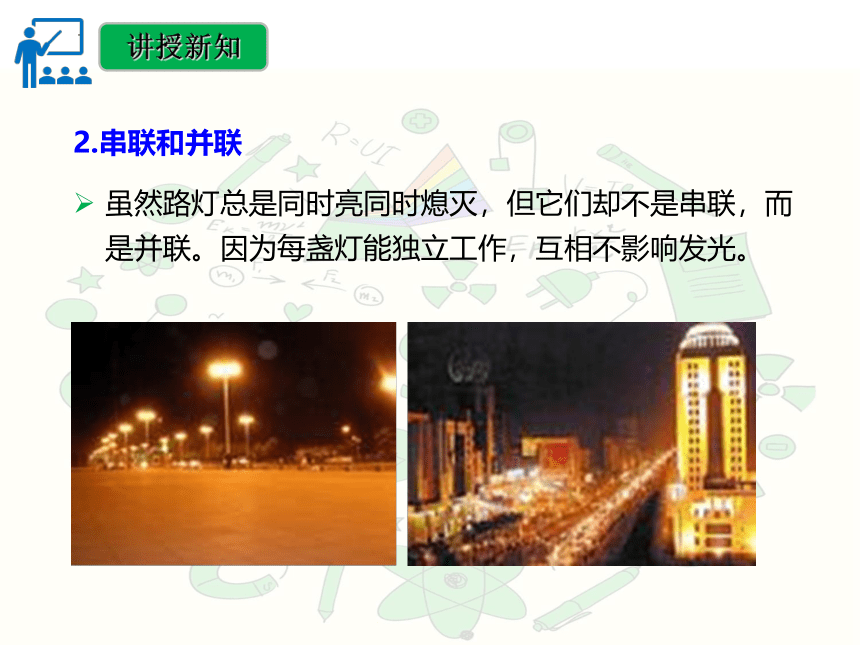

虽然路灯总是同时亮同时熄灭，但它们却不是串联，而是并联。因为每盏灯能独立工作，互相不影响发光。
讲授新知
2.串联和并联
讲授新知
开关接在灯泡与电源正极之间时，闭合开关，两灯都亮。
讲授新知
1.串联电路中，开关对电路的控制
开关接在两灯泡之间时，闭合开关，两灯都亮。
讲授新知
1.串联电路中，开关对电路的控制
开关接在灯泡与电源负极之间时，闭合开关，两灯都亮。
讲授新知
1.串联电路中，开关对电路的控制
所以，串联电路中，一只开关可控制各用电器工作，且与开关的位置无关。
讲授新知
1.串联电路中，开关对电路的控制
注意：连接电路后，需检查电路连接无误，然后方可闭合开关。
串联电路重点如下。
讲授新知
1.串联电路中，开关对电路的控制
那么，在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
讲授新知
2.并电路中，开关对电路的控制
在并联电路中：干路开关控制所有用电器，支路开关只能控制所在支路的用电器。
讲授新知
2.并电路中，开关对电路的控制
并联电路重点如下。
讲授新知
2.并电路中，开关对电路的控制
对比如下。
讲授新知
3.串并联电路的对比
讲授新知
让我们想一下，家庭电路中，哪些是串联的，哪些是并联的？
讲授新知
1.生活中的电路
家庭中用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
讲授新知
1.生活中的电路
开关串联，互相影响。只有都闭合，用电器才工作。常用于制约电路。
讲授新知
2.开关的串联和并联
开关并联，互不影响。只要有一个闭合，用电器就能工作。常用于呼叫电路。
讲授新知
2.开关的串联和并联
知识总结
学以致用
1.如果电路中有两个用电器,下列说法中正确的是（ ）
A. 闭合开关S后,两灯同时亮的一定是串联
B. 闭合开关S后,两灯同时亮的一定是并联
闭合开关S后,两灯同时亮的可能是并联,也可能是
串联
D. 条件不足,无法判定
答案：C。
学以致用
2.如图所示，当开关S闭合时，灯泡L1与L2组成串联电路的是（　　）
答案：A。
学以致用
3.驾驶摩托车时,无论是捏前刹还是踩后刹,车尾左右两侧的刹车灯均同时发光以提醒他人。据此,小明设计了一个模拟刹车电路,前后刹各相当于一个开关,刹车时开关闭合。下图中符合要求的电路是(　　)
答案：D。
学以致用
3.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是(　　)
答案：B。
