第三章 光和眼睛
3.2 探究光的反射规律
第 1 课时
沪粤版 物理

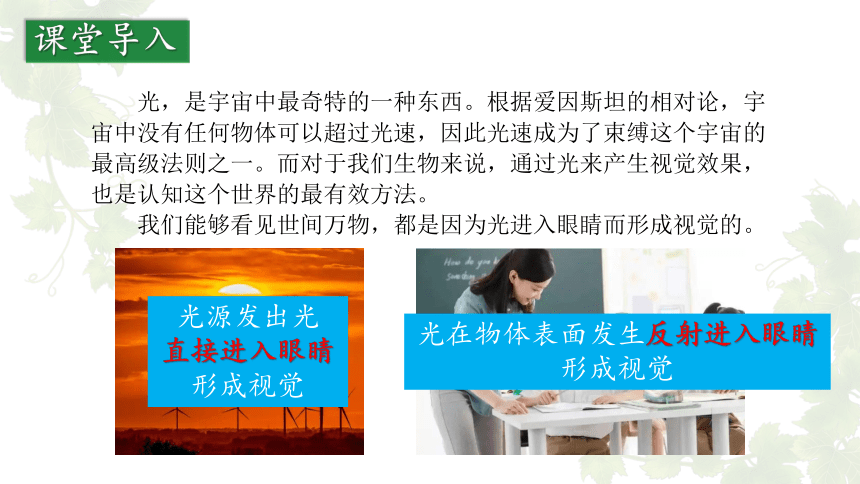

课堂导入
课堂导入
光，是宇宙中最奇特的一种东西。根据爱因斯坦的相对论，宇宙中没有任何物体可以超过光速，因此光速成为了束缚这个宇宙的最高级法则之一。而对于我们生物来说，通过光来产生视觉效果，也是认知这个世界的最有效方法。
我们能够看见世间万物，都是因为光进入眼睛而形成视觉的。
光源发出光
直接进入眼睛
形成视觉
光在物体表面发生反射进入眼睛
形成视觉
光在两种介质分界面上改变传播方向又返回原来的介质中的现象叫光的反射。

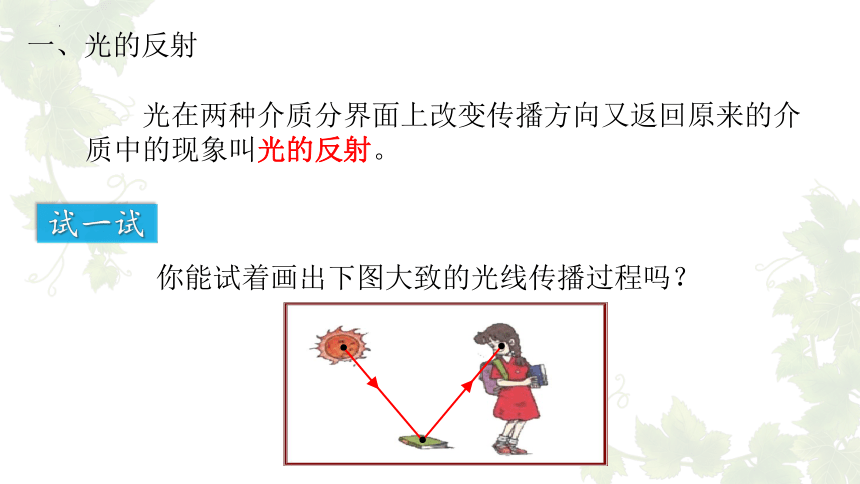

一、光的反射
试一试
你能试着画出下图大致的光线传播过程吗？
三 线：入射光线 AO ，反射光线 OB ，法线 ON
两 角：入射角 α ，反射角 β
一 点：入射点 O
α
β
入射光线
A
O
B
N
反射光线
反射角
入射角
平面镜
光的反射模型六要素：
注意事项
1、法线是人为添加，并不存在的，所以用虚线表示。
2、入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
法线
理想法

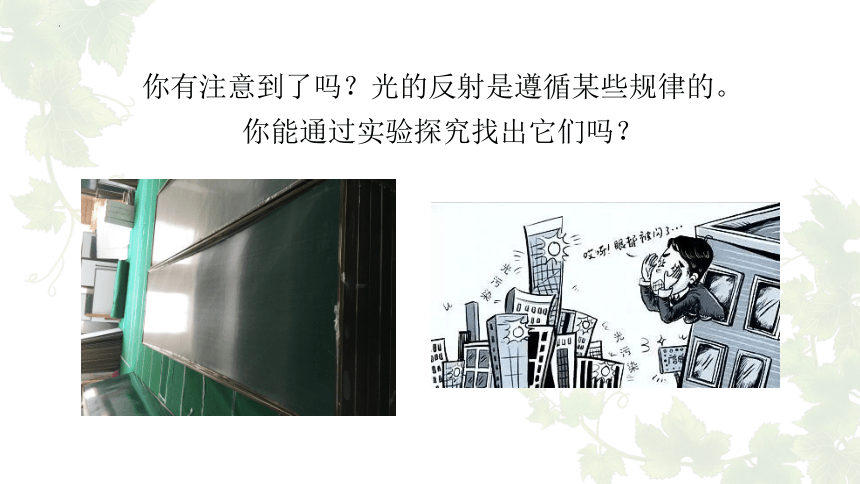

你有注意到了吗？光的反射是遵循某些规律的。
你能通过实验探究找出它们吗？

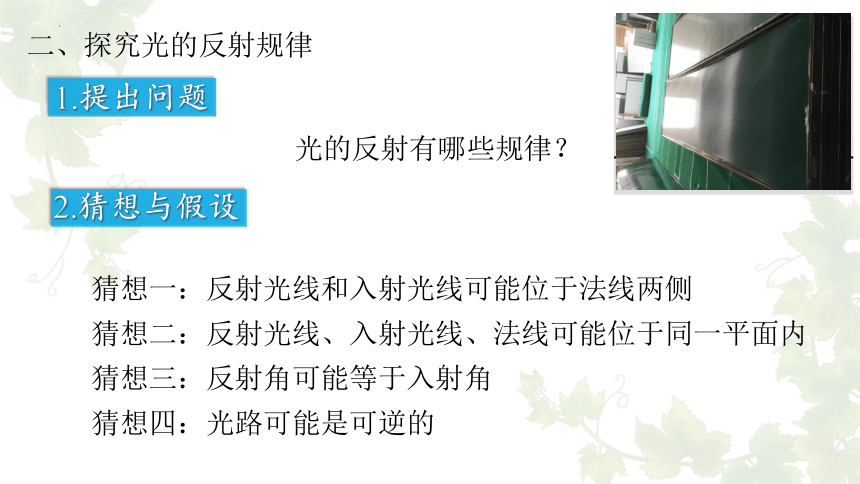

1.提出问题
光的反射有哪些规律？
2.猜想与假设
猜想一：反射光线和入射光线可能位于法线两侧
猜想二：反射光线、入射光线、法线可能位于同一平面内猜想三：反射角可能等于入射角
猜想四：光路可能是可逆的
α
β
A
O
B
N
二、探究光的反射规律

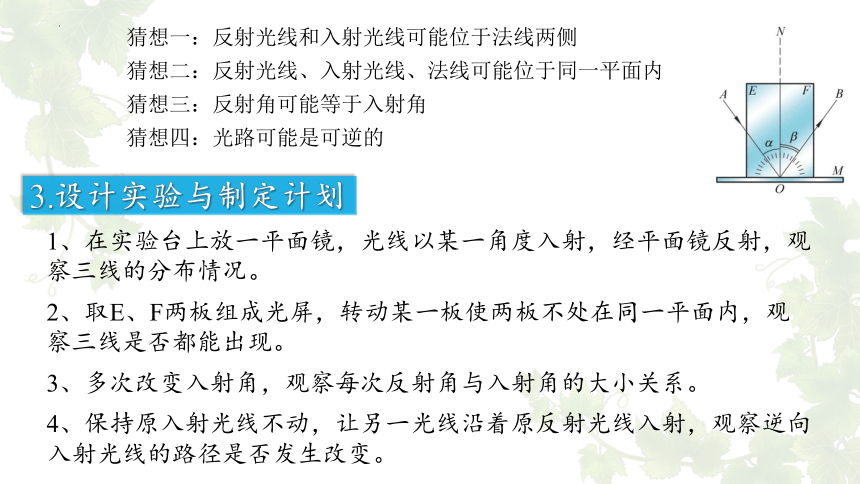

3.设计实验与制定计划
1、在实验台上放一平面镜，光线以某一角度入射，经平面镜反射，观察三线的分布情况。
2、取E、F两板组成光屏，转动某一板使两板不处在同一平面内，观察三线是否都能出现。
3、多次改变入射角，观察每次反射角与入射角的大小关系。
4、保持原入射光线不动，让另一光线沿着原反射光线入射，观察逆向入射光线的路径是否发生改变。
猜想一：反射光线和入射光线可能位于法线两侧
猜想二：反射光线、入射光线、法线可能位于同一平面内
猜想三：反射角可能等于入射角
猜想四：光路可能是可逆的
1、在实验台上放一平面镜，光线以某一角度入射，经平面镜反射，观察三线的分布情况。
2、取E、F两板组成光屏，转动某一板使两板不处在同一平面内，观察三线是否都能出现。
3、多次改变入射角，观察每次反射角与入射角的大小关系。
4、保持原入射光线不动，让另一光线沿着原反射光线入射，观察逆向入射光线的路径是否发生改变。
请根据上述设计确定实验器材
平面镜、
激光笔、
光屏
能转动的E、F板组成的光屏
附带量角器，能转动的E、F板组成的光屏
两支激光笔、

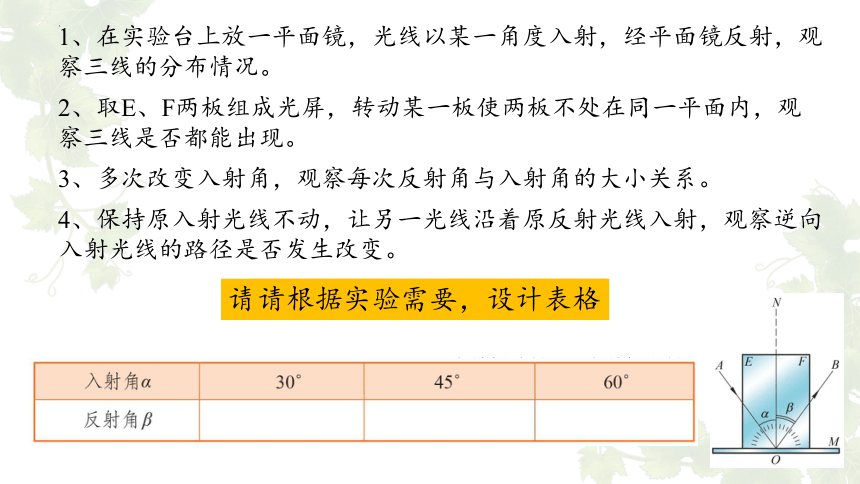

请根据实验需要，设计表格
入射角α
反射角β
30°
45°
60°

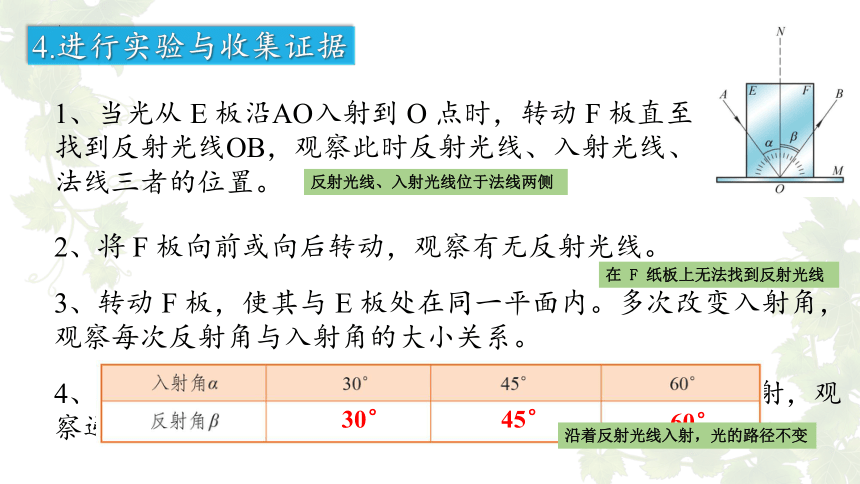

4.进行实验与收集证据
1、当光从 E 板沿AO入射到 O 点时，转动 F 板直至找到反射光线OB，观察此时反射光线、入射光线、法线三者的位置。
2、将 F 板向前或向后转动，观察有无反射光线。
3、转动 F 板，使其与 E 板处在同一平面内。多次改变入射角，观察每次反射角与入射角的大小关系。
4、保持原入射光线不动，让另一光线沿着原反射光线入射，观察逆向入射光线的路径是否发生改变。
30°
45°
60°
反射光线、入射光线位于法线两侧
在 F 纸板上无法找到反射光线
沿着反射光线入射，光的路径不变

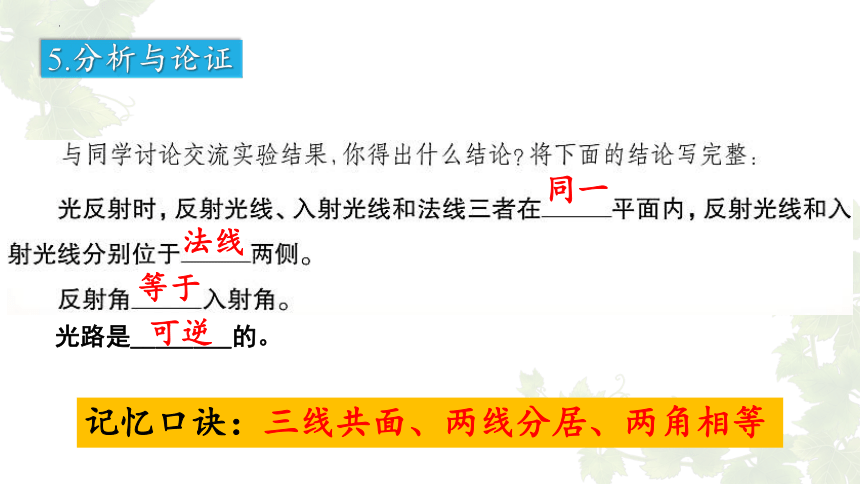

5.分析与论证
同一
法线
等于
光路是________的。
可逆
记忆口诀：三线共面、两线分居、两角相等

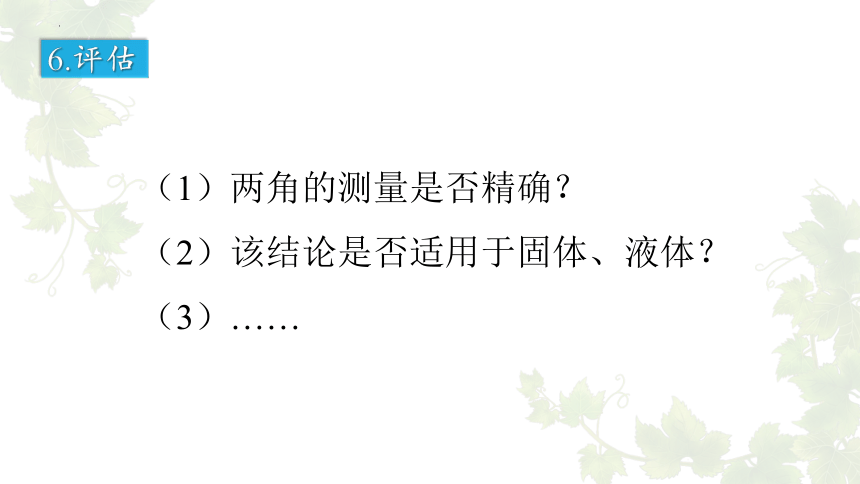

（1）两角的测量是否精确？
（2）该结论是否适用于固体、液体？
（3）……
6.评估
1．在“探究光的反射定律”实验中，小明同学进行了如下实验：
（1）按图甲所示的装置进行实验，其中水平放置的应是________（平面镜/纸板）。
课堂练面镜
（2）小明将入射光线AO向法线靠近时，看到反射光线OB________（选填“靠近”或“远离”）法线，改变光束的入射方向，使入射角减小，这时反射角也减小，使入射角增大，反射角也增大，且反射角始终________入射角；
（3）在图甲中，小明让光逆着OB的方向射向平面镜，会看到反射光沿着OA方向射出，这表明在反射现象中，光路是________的；
（4）小明只将纸板F以法线ON为轴线向后翻转任意角度，此时反射光线的位置________（选填“发生”或“不发生” ）变化。
靠近
等于
可逆
不发生
2．在图中画出反射光线并标出反射角的大小。
45°
作图的方法：
1、找到入射点
2、画法线
3、根据反射角等于入射角
确定反射光线
3．如题3图所示，AO是一条与平面镜成 30°的光线，请在图中画出反射光线并标出反射角度数。
4．阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在题4图中画出平面镜的位置，并标明反射角的度数。
60°
75°
题3图
题4图
5．如图所示，一束光沿与镜面夹30°角的方向射向平面镜，则（　　）
A．光会在平面镜上反射，反射角是30°
B．反射光与入射光夹角为60°
C．入射光线顺时针转动60°，反射角变为0
D．入射角增大5°，反射角增大10°
6．一条光线斜射到一块平面镜上，如果入射光的方向保持不变，转动平面镜的镜面，使入射角增大10°，则反射光线跟入射光线恰好成100°角，则镜面转动前的入射角是（　　）
A．10° B．40°
C．45° D．55°
C
B
第三章 光和眼睛
3.2 探究光的反射规律
第 2 课时
沪粤版 物理
平行光线入射到光滑表面上时，反射光线也是平行的。
亮瞎了！
二、镜面反射与漫反射
镜面反射
只有特定的方向是反光的
平行光线射到粗糙的表面上，反射光线射向各个方向
舒服极了！
漫反射
能从各个方向看见物体
黑板如果太光滑，会发生镜面反射。
漫反射的黑板
镜面反射
漫反射
镜面反射 漫反射
相同点 不 同 点 (原因)反射面 不同
(结果)反射方向不同
(现象)人的感觉不同
实例
两种反射的异同
光滑
粗糙
有反射光束，其他方位则没有
都遵循光的反射规律
各个方向都有反射光，没有集中的反射方向
迎着反射光看很刺眼，常说反光；其他方位不明显.
各个方向都能看清
黑板反光
灯下看书反光
平静的水面
各个方向都能看清黑板上的字
电影屏幕用布而不用玻璃
一般非光滑物体
自行车尾灯由许多直角形的反射器组成
红宝石激光器
黄河口遥感图像
三、光反射的应用
自行车尾灯的角反射器
光纤
无影灯是由几个灯泡和镜子组成的。灯光通过镜子的反射从不同方向射向手术台，使手术台上不会形成阴影。
高处的物体沿水平方向射入镜筒中的光经两块平面镜的反射后仍沿水平方向射出，在低处的人就能看见高处的物体。
制成平面镜和球面镜，成像和改变光路。
建筑物的玻璃幕墙造成的光污染
电焊光和激光造成的光污染
光污染
小心雪地和沙漠反射阳光损害眼睛
2、反射的种类
镜面反射
漫反射
特点：平行光入射被平行反射
特点：平行光入射后，反射光指向不同方向，但每条光线仍遵循反射定律
1、光的反射定律：
反射光线与入射光线、法线在同一平面内；　
（三线共面）
反射光线与入射光线分居法线的两侧；
（分居两侧）
反射角等于入射角。∠β=∠α
（两角相等）
入射光线
O
N
入射点
反射光线
α
β
入射角
反射角
法线
课堂小结
书本55页
1、3、4题
课后作业
1．如图所示的现象中，由光的反射形成的是（　　）
A． 水中倒影 B． 清晨树林中的光柱
C． 手影游戏 D． 日环食
练习巩固
A
2．下列四个图片展示了四种与光有关的现象，其中原理相同的是（　　）
A．②③④ B．①③④
C．①②④ D．①②③
B
3．如图甲所示自行车尾灯设计得很巧妙，它的结构如图乙所示，其内部的反射面可以看作是由多个互相垂直的平面镜组成。当有光以任何方向照射到尾灯时可起到明显警示作用，试在图丙中画出图中一条光线的反射光线（要求作出法线）。
4．关于光的反射，下列说法正确的是（　　）
A．入射光线与反射面的夹角为20°时，反射角也为20°
B．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
C．入射角增大5°时，反射光线与入射光线的夹角增大10°
D．入射光线靠近法线时，反射光线远离法线
5．在雨后的夜晚走路时，为防止脚踩到水汪塘而溅污衣裤，下列判断正确的是（　　）
A．迎着月光走，地上发亮处是水汪塘；背着月光走，地上暗处是水汪塘
B．迎着月光走，地上暗处是水汪塘；背着月光走，地上发亮处是水汪塘
C．迎着或背着月光走，都应是地上发亮处是水汪塘
D．迎着或背着月光走，都应是地上发暗处是水汪塘
C
A
6．如图所示，掉在地上的课本，小明、小红都看到了它，对于这一现象解释正确的是（　　）
A．物理教材是光源，它发出的光射到了小红的眼睛中
B．小红看到教材，是由于小红眼睛发出的光在教材表面发生了漫反射
C．小明和小红看到教材，是由于光在教材表面发生了漫反射
D．小明看到教材，是由于光在教材表面发生了镜面反射
C
7．自行车尾灯由许多角反射器组成，它实际上相当于多组互相垂直的______组合而成，当汽车的灯光从任意方向射向它时，此时发生的反射属于______（选填“镜面”或“漫”）反射，它能使光线沿与原光线______（填“平行”或“垂直”）方向反射回去，以便引起司机的注意。
平面镜
镜面
平行
